Лабораторные рефрактометры СНЕЛ относятся к приборам высокой точности. Оба рефрактометра имеют свидетельство типа средств измерений RU.C.37.541.A №63814, выданное Федеральным агентством по техническому регулированию и метрологии, и могут быть использованы как при проведении научно-исследовательских работ, так и в промышленности.

Отличие СНЕЛ-105 от СНЕЛ-104 заключается в пределах допускаемой абсолютной погрешности по показателю преломления (±0,0001 nD для СНЕЛ-104 и ±0,00005 nD для СНЕЛ-105) и диапазоне измерений показателя преломления (1,3300..1,5200 nD для СНЕЛ-104, 1,3300..1,5800 nD для СНЕЛ-105)

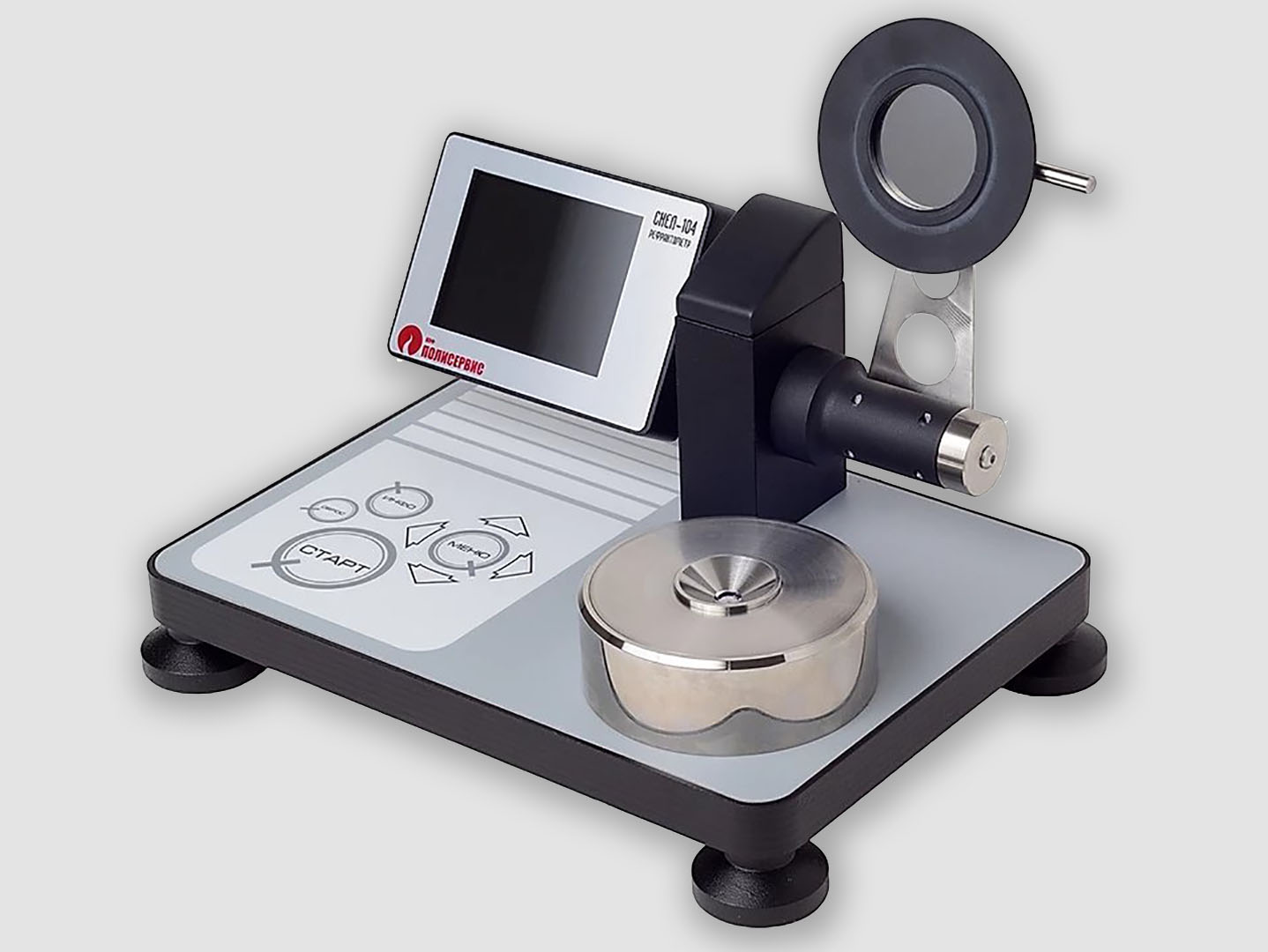

Корпуса рефрактометров выполнены из фрезерованного алюминия и опломбированы для определения несанкционированного проникновения. Измерительная кювета и крышка выполнены из нержавеющей стали, кювета имеет систему термостабилизации на основе элемента Пельтье. Клавиатура прибора выполнена из химически стойкой влагонепроницаемой мембраны. Результаты измерений выводятся на цветной ЖК дисплей.

Рефрактометры предназначены для измерений показателей преломления жидких веществ, растворов, эмульсий, а также массовой доли сахарозы в водных растворах в соответствии с международной сахарной шкалой % Brix.

Принцип действия рефрактометров лабораторных цифровых моделей СНЕЛ-104 и СНЕЛ-105 (далее рефрактометров) заключается в регистрации предельного (критического) угла преломления при направлении света на границу раздела двух сред с разными показателями преломления. Одна из сред это измерительная призма рефрактометра изготовленная из сапфира, с высоким показателем преломления, а другая - измеряемое вещество с меньшим показателем преломления. В результате явления полного внутреннего отражения света наблюдается граница «свет-тень», соответствующая предельному углу. Положение границы «свет-тень» в плоскости фотоприемника меняется в зависимости от показателя преломления измеряемого вещества и для разных веществ оно разное. Свет от источника излучения, сформированный оптической системой попадает на измеряемый образец снизу под разными углами преломления.

Полученные от фотоприемника сигналы, амплитуда которых определяется положением границы «свет-тень», преобразуются аналого-цифровым преобразователем в цифровой код и, в соответствии с установленной в микропроцессоре программой, пересчитываются в значения показателя преломления и массовой концентрации измеряемого вещества.

В качестве источника излучения в рефрактометрах используется светодиод с максимумом интенсивности излучения на длине волны 589,3 нм, что соответствует длине волны желтой линии D в спектре излучения натрия.

Рефрактометры представляют собой автоматизированные цифровые измерительные приборы, состоящие из оптической системы с измерительной призмой, построенной по схеме Аббе, фотоэлектрического приемника и аналого-цифрового преобразователя.

Под измерительной призмой установлены элементы и датчики регулирующие и регистрирующие температуру измеряемого образца на границе с измерительной призмой. Температура образца регулируется с высокой стабильностью электронными элементами Пельтье.

Так как оптическая схема рефрактометров построена на использовании законов преломления и отражения света только внутри измерительной призмы, то на результаты измерений не влияют прозрачность исследуемого образца и наличие в нем рассеивающих свет нерастворимых включений и газовых пузырьков.

На рефрактометрах могут измеряться жидкие прозрачные и темные образцы, эмульсии, растворы в режимах: непрерывного измерения с температурной компенсацией, при стабилизации температуры и теплового равновесия. При этом используется метод непосредственного нанесения образца на измерительную призму.

На цветной жидкокристаллический дисплей выводятся результат измерения показателя преломления образца, nD, массовоя доля сахарозы в водном растворе % Brix, температура образца во время измерения, время, дата и серийный номер прибора.

В рефрактометрах через USB порт может осуществляться тестирование в процессе настройки, а также загрузка в память микропроцессора от одной до пяти дополнительных шкал, таких как шкала массовой доли содержания соли в водном растворе, шкала массовой доли содержания спирта в водном растворе и других.

Имеется возможность сохранения результатов измерений и калибровки, а также сообщения об ошибках.

Приборы поддерживают вывод информации как на русском, так и на английском языка.

В качестве источника питания используется внешний преобразователь. Рефрактометры предназначены для использования при условиях эксплуатации в части воздействия факторов окружающей среды, предъявляемым к изделиям исполнения УХЛ категории 4.2 (работа в лабораторных, капитальных жилых и других подобного типа помещениях).

Поверка осуществляется по документу МП-242-1998-2016 «Рефрактометры лабораторные цифровые модели СНЕЛ-104 и СНЕЛ-105. Методика поверки», утвержденному ФГУП «ВНИИМ им. Д.И. Менделеева» 04.08.2016 г.

Основные средства поверки: СО показателя преломления жидкостей (комплект ПП), регистрационный номер типа стандартного образца ГСО 8123-2002. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
