Адресные датчики

Адресные датчики подключаются к блокам управления по линиям RS-485 как напрямую, так и через оптоволоконные линии связи с помощью линейных блоков обработки БОС-Л, позволяя организовать протяженную и насыщенную систему охраны, используя минимум кабельных трасс.

За счёт высокой точности обнаружения и небольшой зоны охраны с точечными адресными датчиками отлично работает алгоритм пространственно-временной обработки данных, определяя: - наличие локализованных воздействий на ограждение, сравнивая уровни энергии между датчиками в зонах сравнения; - соответствие локализованных воздействий профилю ожидаемого нарушителя - в сравнении с эталонным контрольным перелазом и текущими данными от соседних датчиков, определяется тип обнаруженной цели (человек, техника, животное, птица, кустарник и т.п.) и достаточность приложенных усилий для преодоления ограждения; - уровень шума окружающей среды по глобальным воздействиям, которые затронули несколько фрагментов ограждения и были вызваны распределенным в пространстве усилием, например дождем или ветром; - равномерность шумовой обстановки по периметру в целом и по зонам сравнения в частности. На основании этих данных система может предложить скорректировать настройки чувствительности для повышения защищенности от ложных сработок или повышения уровня чувствительности; - наличие на объекте симптомов умышленной постановки помех, установки имитаторов приборов в линии связи или наличие потенциальных дефектов системы.

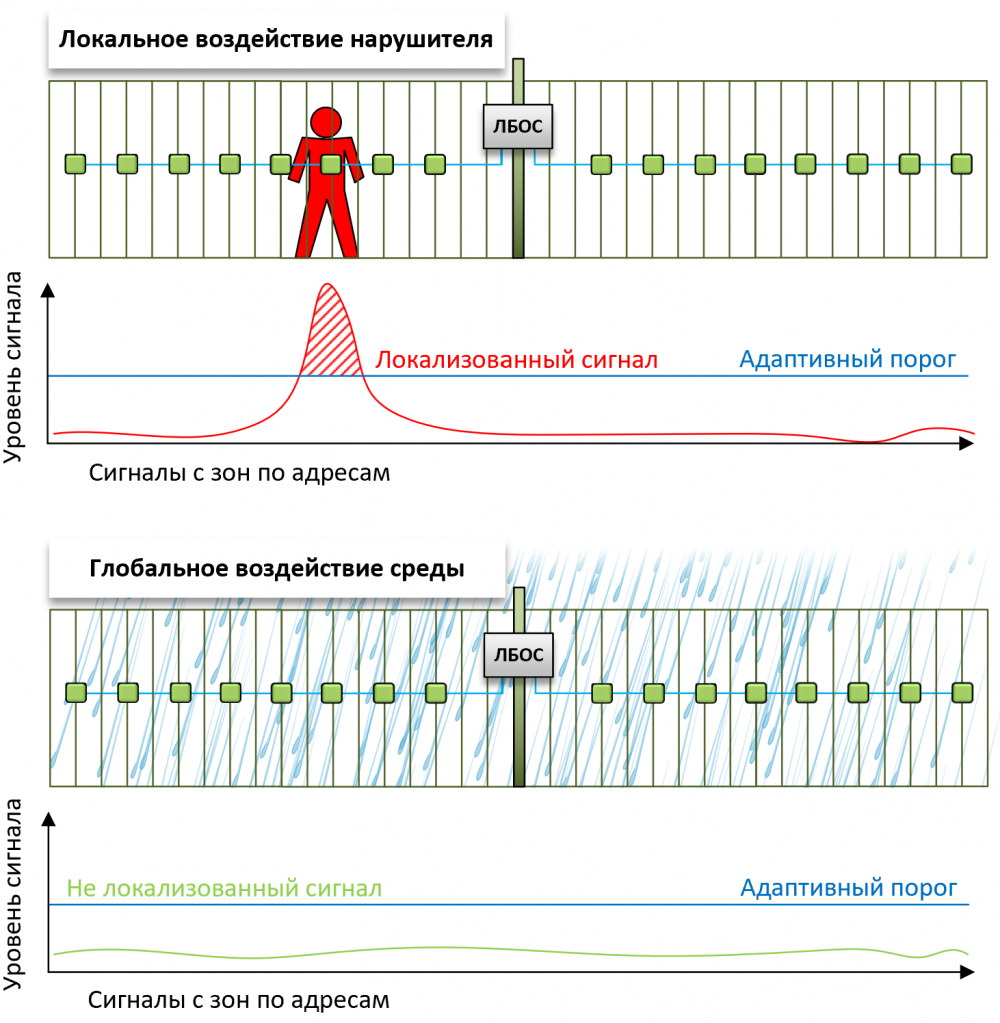

Алгоритм пространственно-временного сравнения позволяет отличить удар человека от порыва ветра или сильного града - человек может воздействовать на ограждение только в одном месте, а дождь или град воздействуют минимум на несколько секций ограждения одновременно.

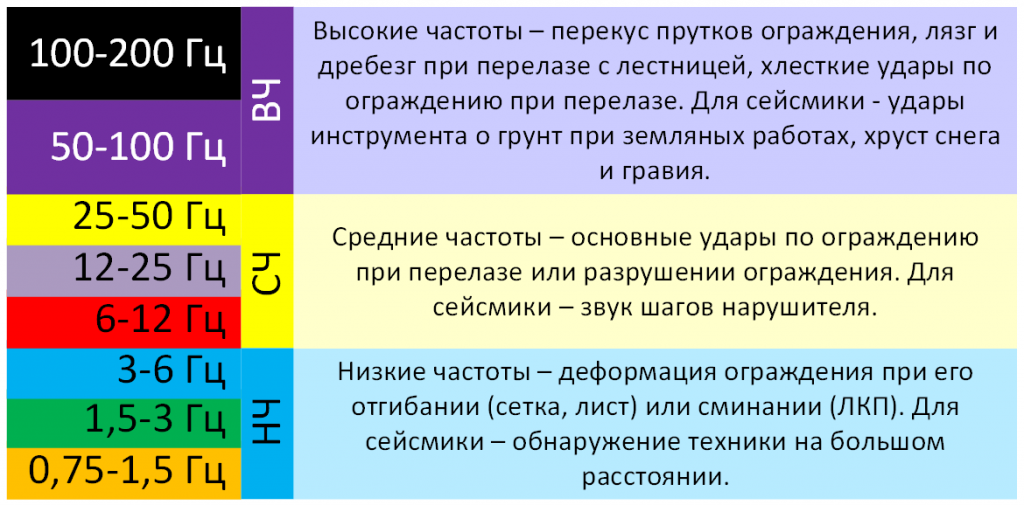

Каждый датчик позволяет настроить индивидуально: - произвольный, для каждого датчика персональный, коэффициент усиления; - произвольное, для каждого датчика персональное, ограничение нижней рабочей частоты от 1 до 100 Гц; - произвольное, для каждого датчика персональное, ограничение верхней рабочей частоты от 100 до 400 Гц; - отключаемое, для каждого датчика персональное, спектральное вычитание помехового сигнала; - произвольный, персональный для каждого датчика, режекторный фильтр 25/50/75 Гц; - диагностику потенциально опасных действий: вскрытие датчика, деформацию ограждения (в том числе перекус сетчатых ограждений) или изменение его положения в пространстве (падение, изменение угла наклона); - самодиагностику на предмет исправности датчика и чувствительного элемента.

Широкий частотный диапазон работы адресных датчиков позволяет применять его на различных типах ограждения и настроить их для уверенной работы в самых сложных помеховых условиях.

Адресные вибрационные датчики ВД-3, ВД-5, ВД-5-К

Устанавливаются непосредственно на охраняемое ограждение и измеряют уровень его вибрации, определяя приложенную к ограждению энергию. Локализация чувствительности в месте непосредственной установки датчика позволяет более гибко подходить к выбору мест размещения датчика (например монтировать его на калитках или воротах) и снижает негативные эффекты от колебаний плохо закрепленных секций ограждения относительно опорных столбов.

В качестве чувствительного элемента используется высокоточный скоростной MEMS акселерометр, который практически не имеет аналогового тракта, что позволяет устанавливать датчики ВД в непосредственной близости с источниками активных радиопомех: радарами, маяками, генераторами, трансформаторами, высоковольтными линиями и т.п. ВД монтируется непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).

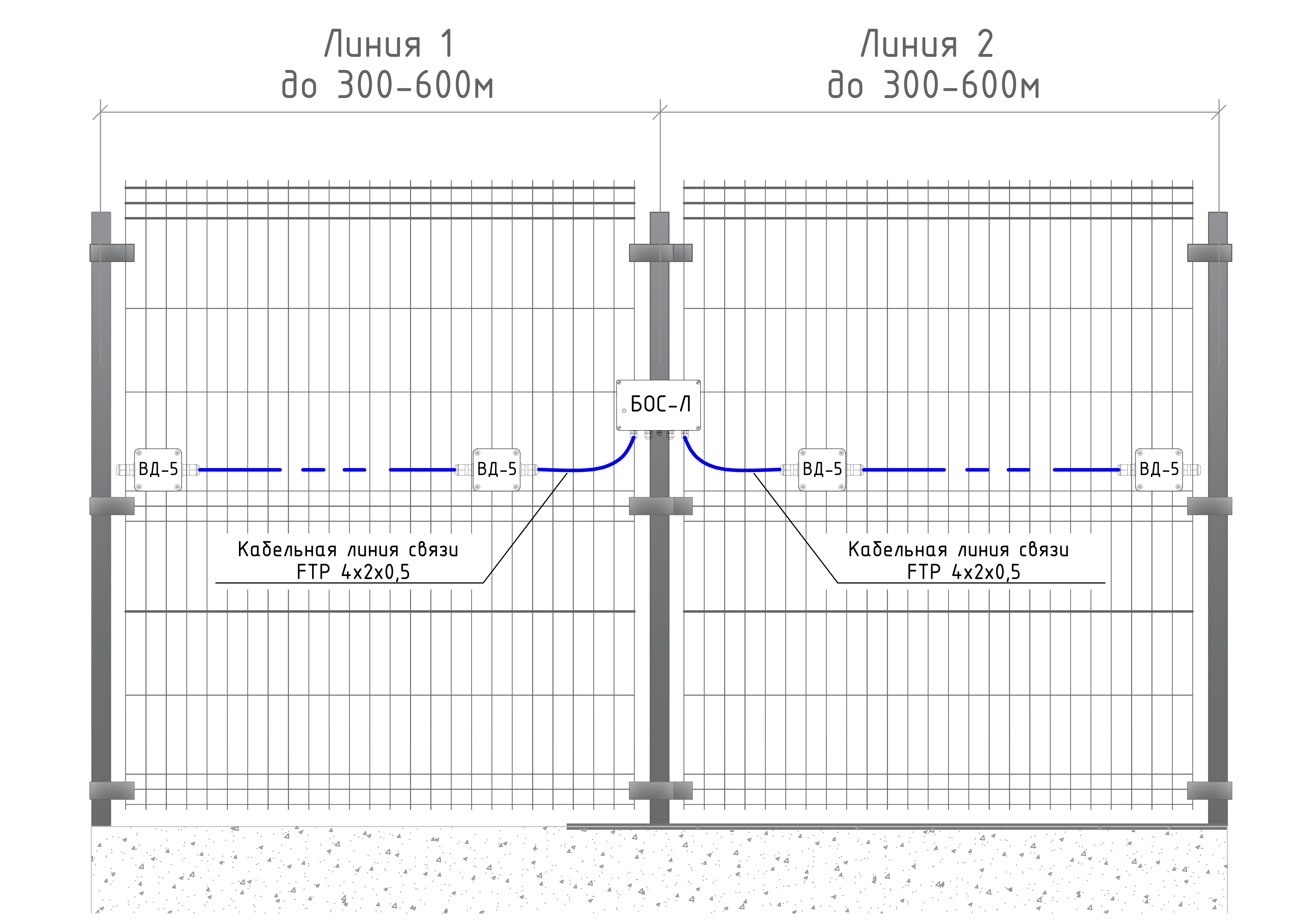

Датчики ВД можно монтировать: - через каждые 5-10 метров на сплошном ограждении типа “профнастил”; - на каждой секции сетчатого ограждения (~каждые 3 метра); - через одну секцию сетчатого ограждения (~каждые 6 метров) при условии что секции связаны между собой; - через каждые 5 метров на деревянных или иных некапитальных ограждениях; - через каждые 5-10 метров на сминаемых козырьках и иных деформируемых заградительных сооружениях.

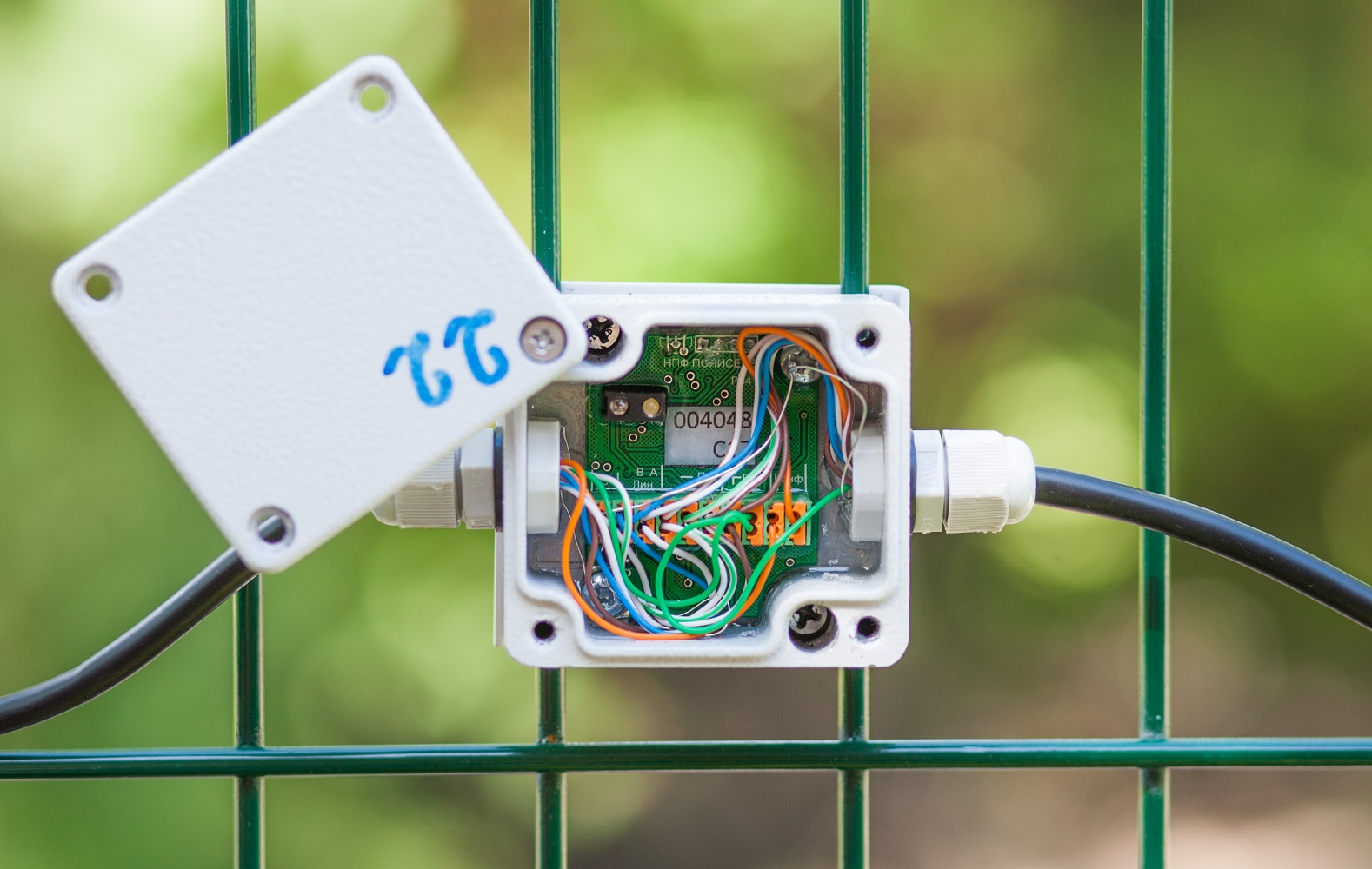

Монтаж датчика на ограждении сводится к расключению двух кабелей типа “витая пара” и креплению корпуса к ограждению с помощью комплектных пластин. Винты крепления к ограждению находятся под крышкой датчика - демонтаж без вскрытия корпуса не возможен. Тампер вскрытия корпуса оптический с активным стробирующим источником контрольного уровня не позволяет выскрыть датчик без формирования соответствующего извещения в системе.

Внутри датчик заполнен прозрачным силиконом, что позволяет защитить его от воздействия агрессивных внешних сред.

Датчик можно располагать в любом месте ограждения, кабель не является чувствительным элементом - его можно монтировать любым удобным способом, в том числе внутри ограждения, в лотке или просто наружным креплением на стяжках.

Адресные сейсмические датчики СД-3

Датчик преобразует колебания грунта, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал с помощью пьезоэлектрического эффекта. Сейсмический датчик отличается высочайшей чувствительностью за счёт использования специального механического усилителя сигнала, работающего во всей полосе обрабатываемых частот.

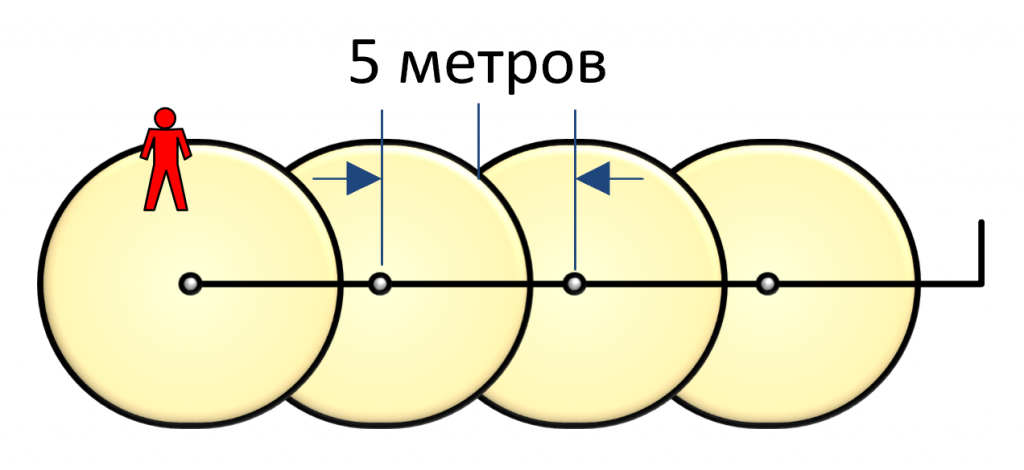

Размещение датчиков на расстоянии пяти метров друг от друга гарантирует обнаружение нарушителя в любых погодных условиях (в том числе частичного заболачивания грунта) в любом типе грунта.

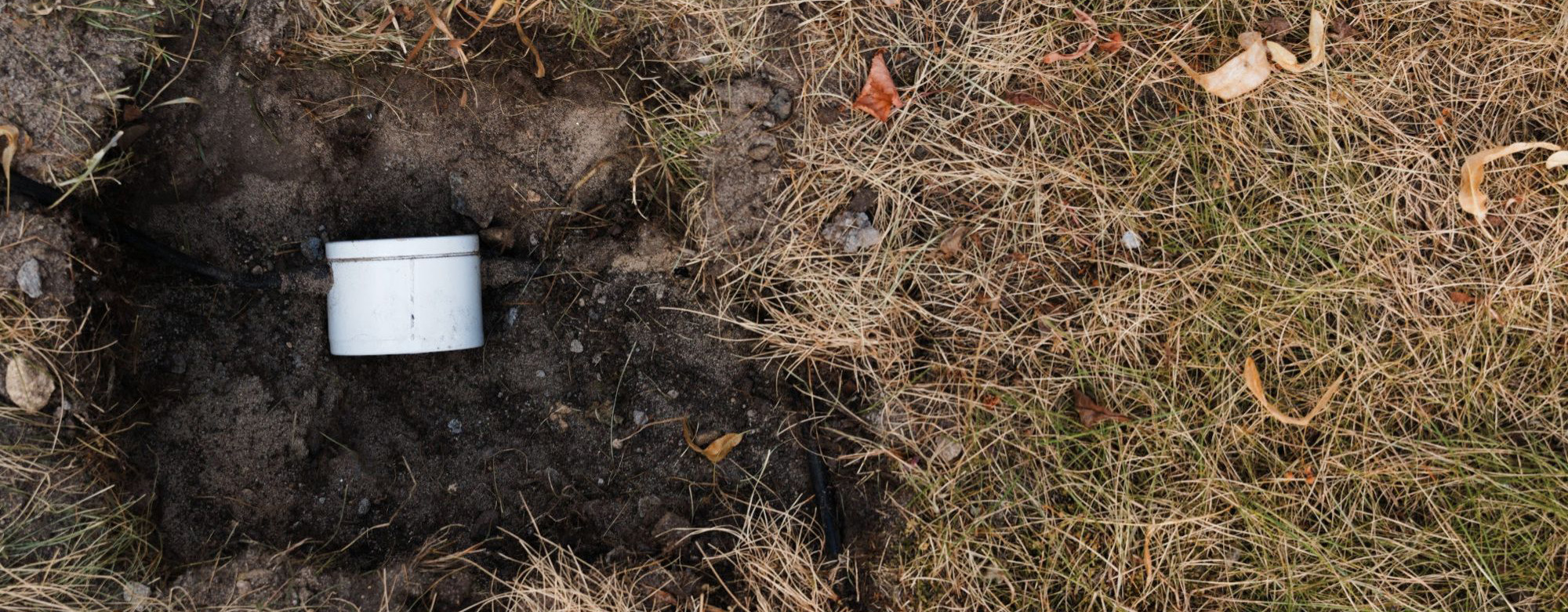

Датчики можно закапывать: - перед или под ограждением для обнаружения факта подхода нарушителя к охраняемому периметру еще до касания ограждения; - внутри охраняемого периметра для обнаружения непосредственного факта преодоления периметра; - в любом месте, где требуется обнаружение людей или техники, вне зависимости от наличия там физических ограждений, в том числе и для формирования невидимого рубежа охраны.

Трибоэлектрические протяженные ДД-1

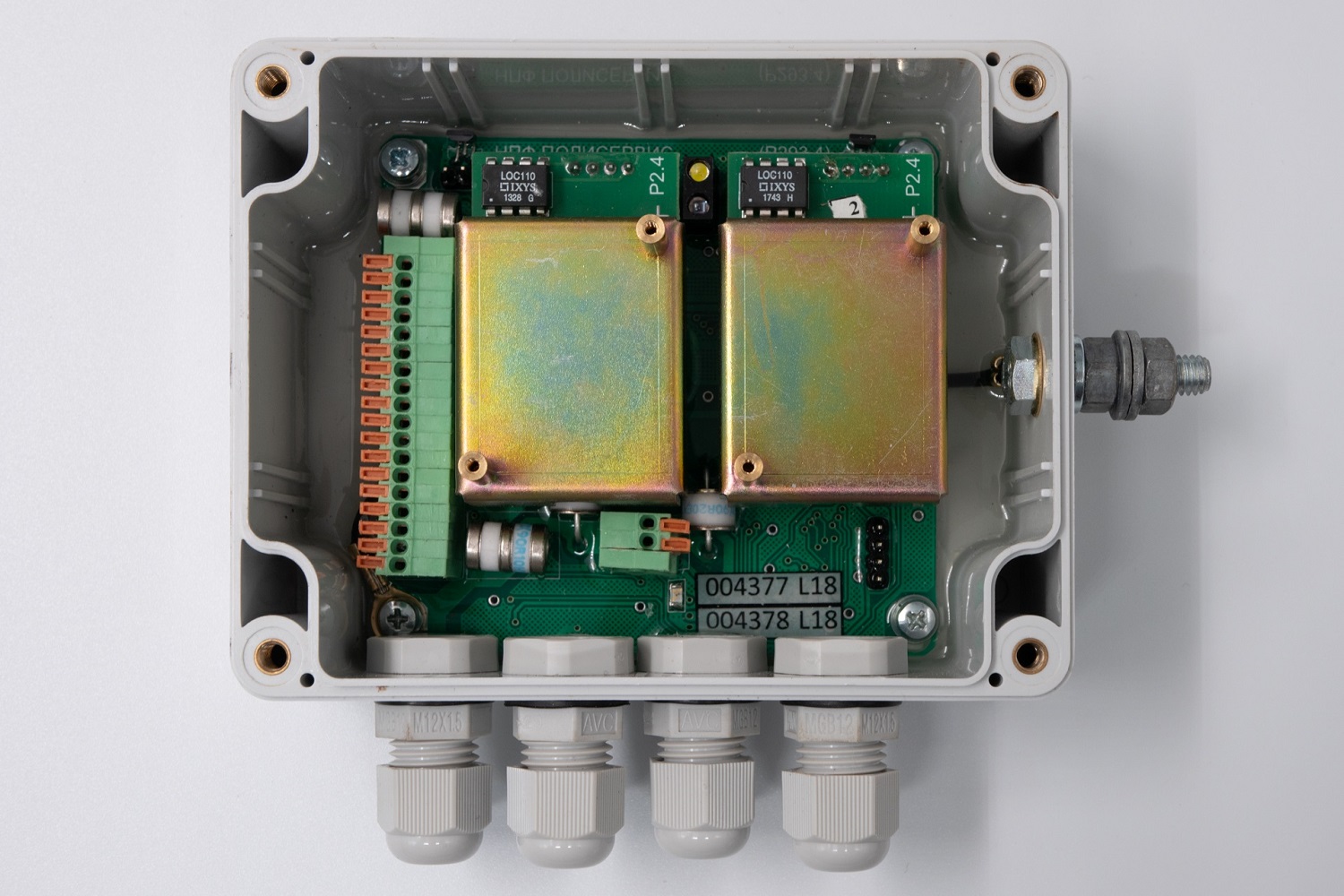

ДД-1 представляет из себя предварительный усилитель, который обрабатывает сигнал от двух входов для трибоэлектрического кабеля и транслирует его далее в БОС-Л. К каждому входу можно подключить до 25 метров кабеля, таким образом закрыв одним датчиком до 50 метров периметра. Точность обнаружения при этом соответствует длине одного плеча, т.е. 25метров.

Трибоэлектрический кабель ТД-1 - преобразует колебания ограждения, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал за счёт трибоэлектрического эффекта. Кабель является самым дешевым и простым чувствительным элементом - монтаж заключается в креплении кабеля с помощью стяжек к охраняемой поверхности. В случае разрыва или повреждения кабеля в процессе эксплуатации, его можно починить без использования специальных инструментов.

ДД-1 с ТД-1 можно использовать в трех вариантах построения рубежа охраны:

1. Кабель можно монтировать непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).

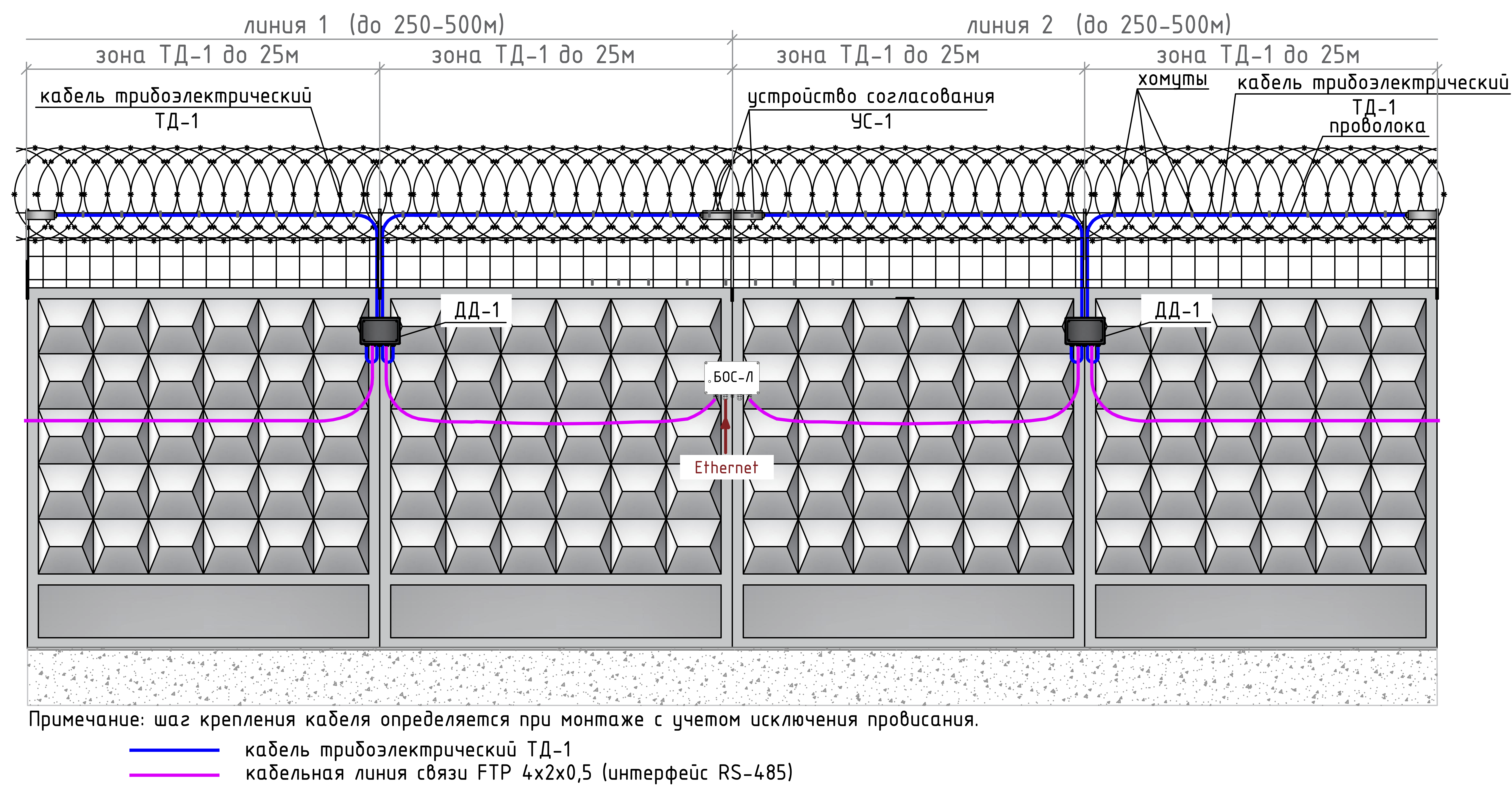

2. Кабель можно монтировать к навесному ограждению из спиралей АКЛ, козырькам из жести или поликарбоната. Таким образом можно защититься от перелаза ограждения подготовленным нарушителем с помощью лестницы или защитить капитальные ограждения из бетона или кирпича.

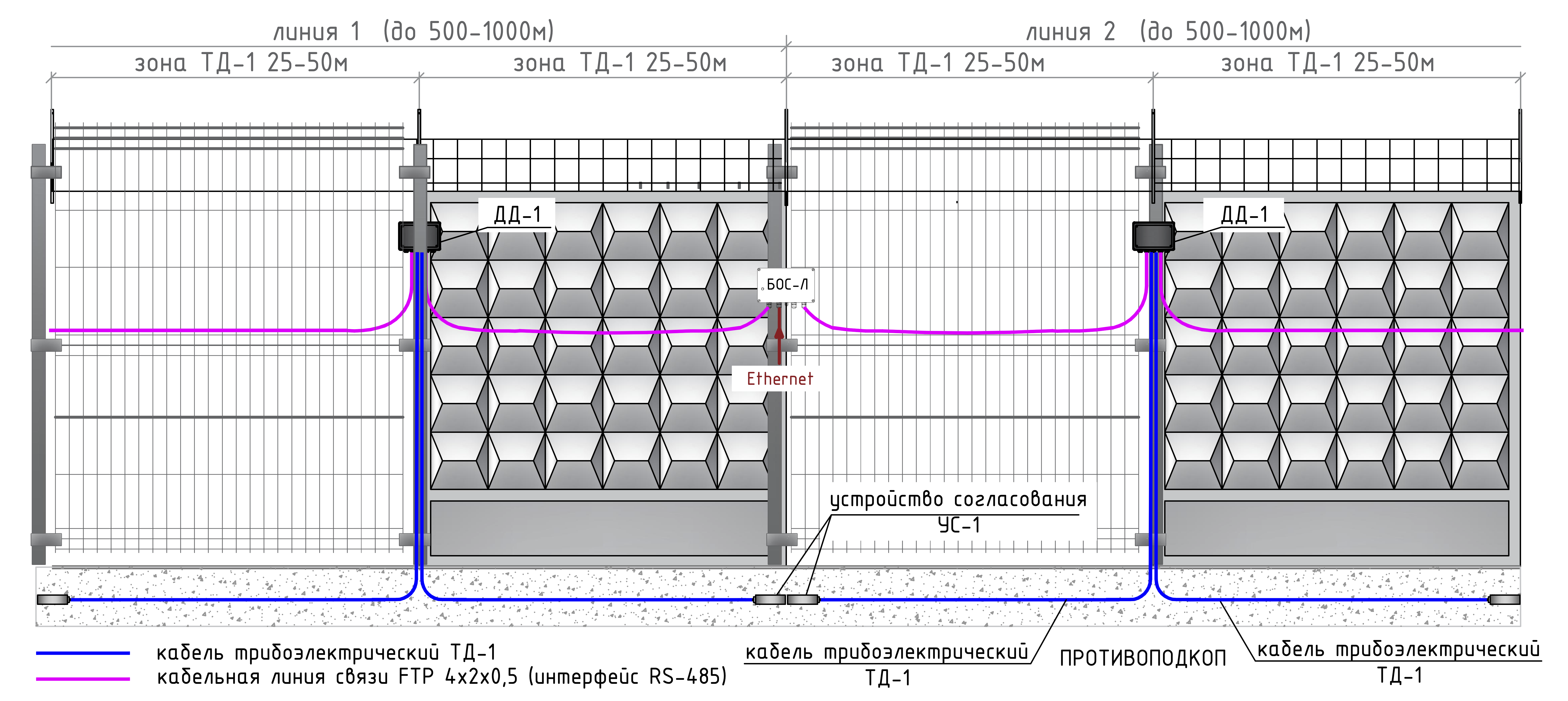

3. Закопанный в землю кабель ТД-1 можно использовать в качестве противо-подкопного средства. Чувствительности кабеля достаточно для определения человека, копающего землю штыковой лопатой на расстоянии от одного до пяти метров от кабеля, в зависимости от типа грунта и настроек извещателя. Обнаружение земляных работ с использованием тяжелой техники возможно на расстоянии до тридцати метров от кабеля, что позволяет использовать кабель в качестве охранного или предупреждающего средства для подземных коммуникаций.

Линейный блок обработки сигналов (ЛБОС)

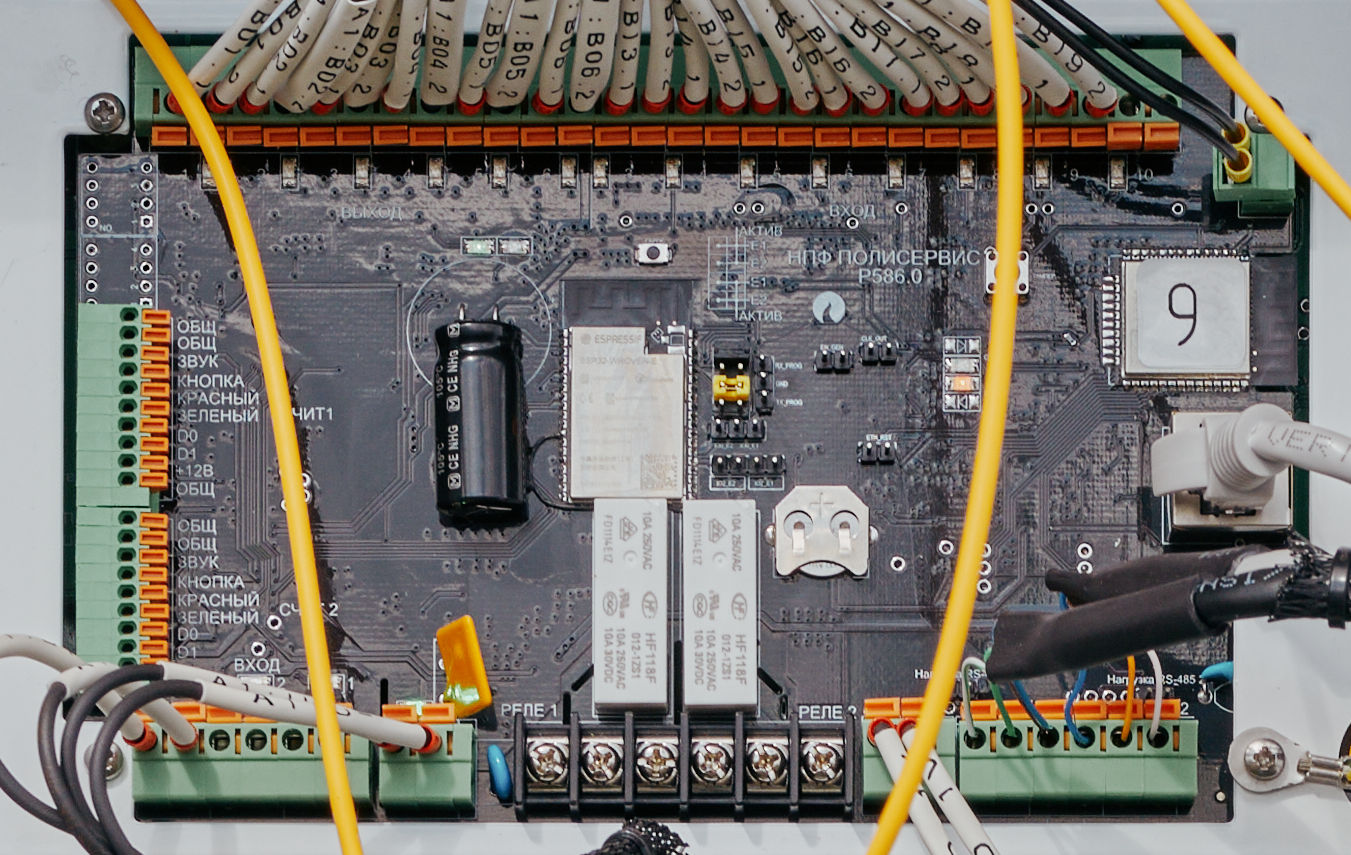

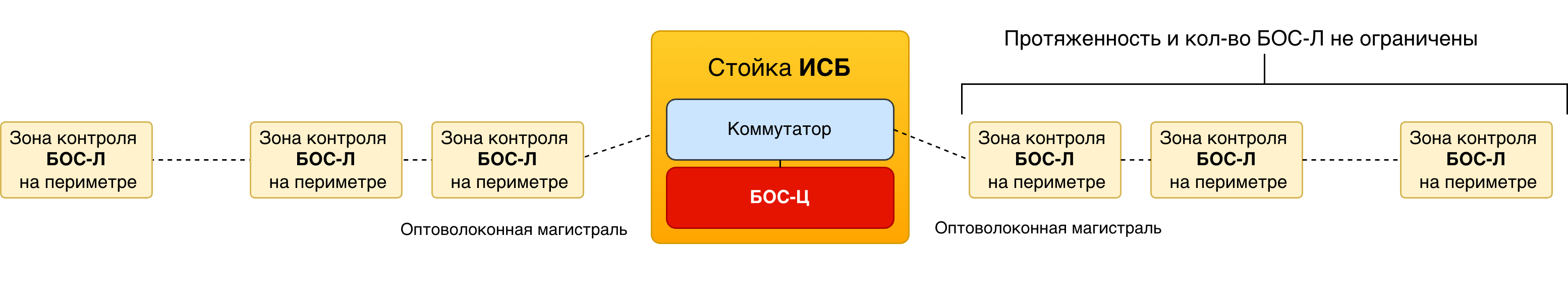

Для масштабирования системы используются специальные блоки БОС-Л, которые позволяют подключать к системе через локальную вычислительную сеть дополнительное оборудование как непосредственно к самому БОС-Л, так и формируя новые линии RS-485.

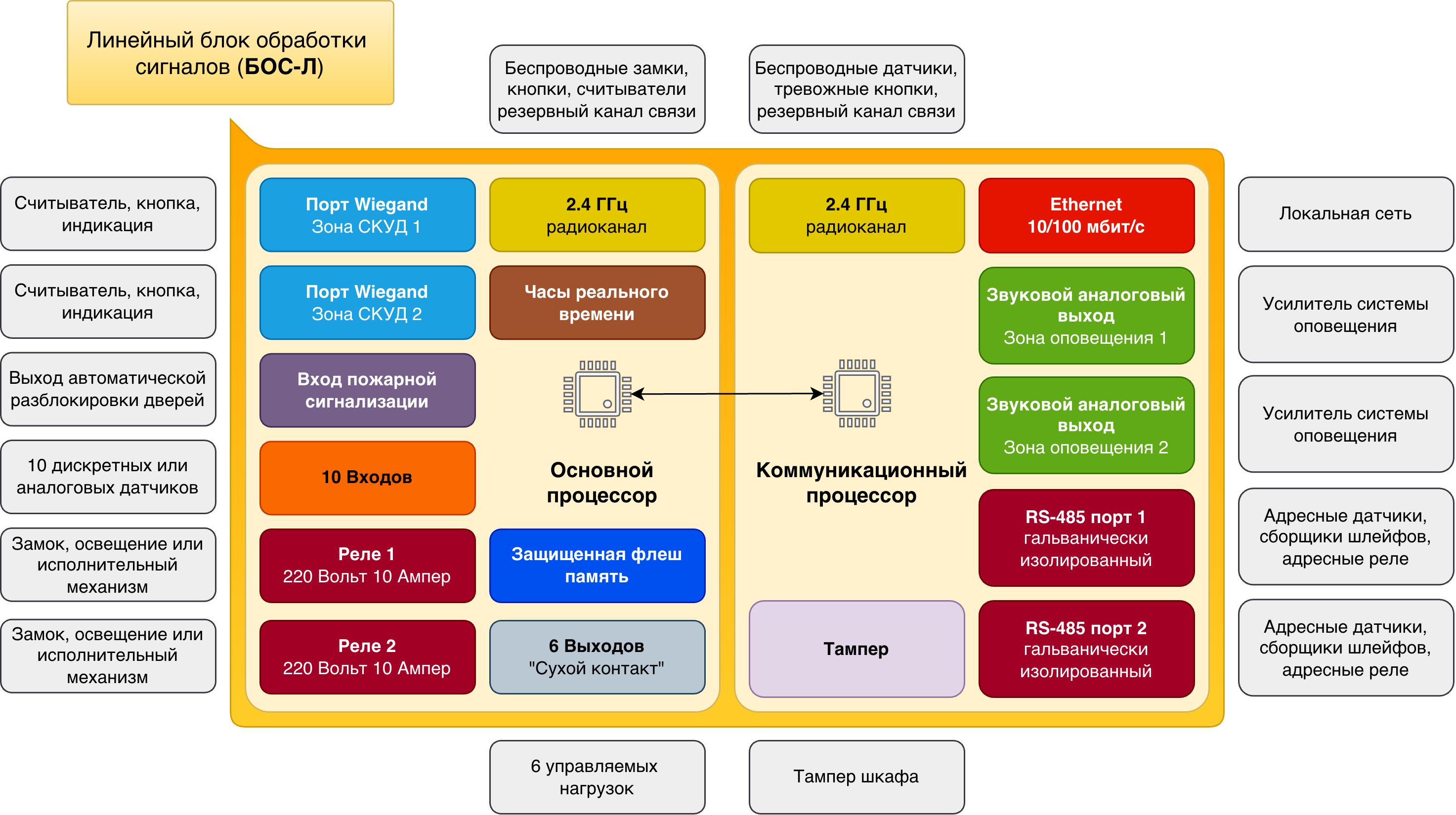

Каждый БОС-Л формирует независимый участок, который может включать:

• 2 гальванически изолированные линии RS-485 до 1 километра каждая;
• 2 зоны СКУД;
• 10 дискретных или аналоговых входов;
• 6 дискретных выходов;
• 2 силовых выхода ~220 В;
• 2 зоны речевого оповещения;
• Радиоканал 2.4 ГГц.

Система Тополь не имеет технических ограничений на количество подключаемых ЛБОС, что позволяет сформировать рубеж охраны любой протяженности

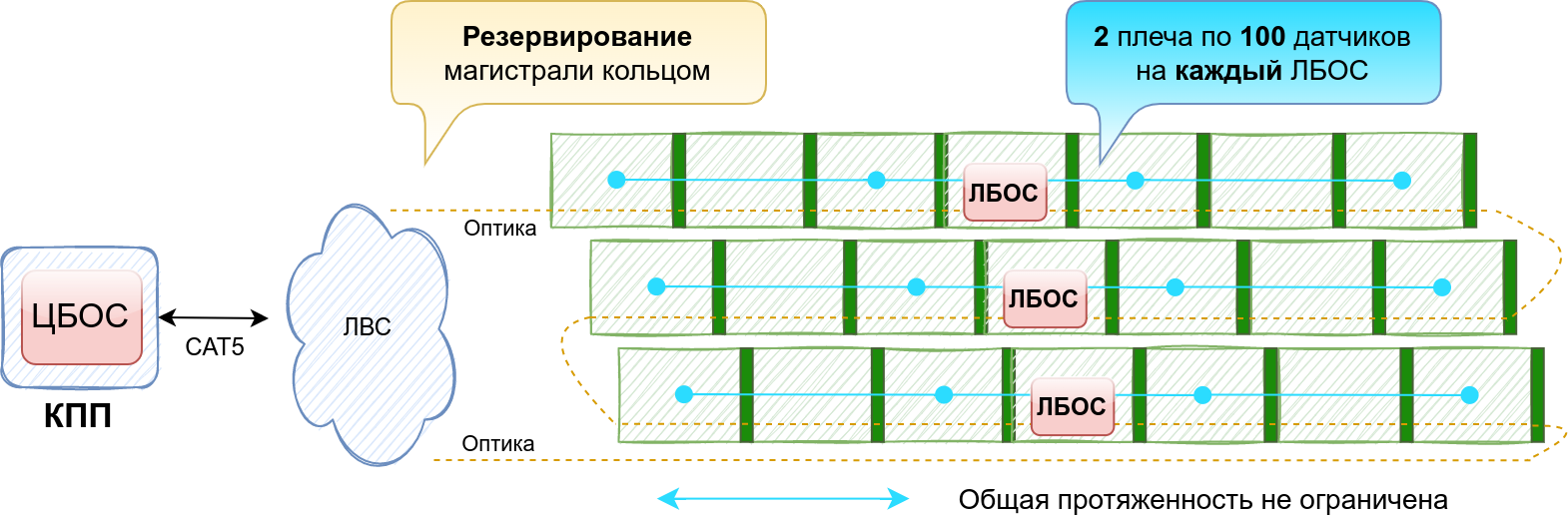

Для обеспечения высокой отказоустойчивости возможно резервирование ЛВС или ВОЛС как на уровне магистрали, так и с помощью кольцевой топологии включения. Данную функцию может обеспечивать модуль резервирования LAN (опция для ЦБОС) так и оборудование заказчика
