Адресные датчики подключаются к блокам управления по линиям RS-485 как напрямую, так и через оптоволоконные линии связи с помощью линейных блоков обработки БОС-Л, позволяя организовать протяженную и насыщенную систему охраны, используя минимум кабельных трасс.

В минимальном варианте для построения системы достаточно центрального БОСа, к которому можно подключать гальванически изолированные линии RS-485 протяженностью до 1 километра каждая с цифровыми адресными датчиками, сборщиками сухих контактов КХ-6-3 и контроллерами управляемых выходов ЕХ-6-3.

Для масштабирования системы используются специальные блоки БОС-Л, которые позволяют подключать к системе через локальную вычислительную сеть дополнительное оборудование как непосредственно к самому БОС-Л, так и формируя новые линии RS-485.

Каждый БОС-Л формирует независимый участок, который может включать:

• 2 гальванически изолированные линии RS-485 до 1 километра каждая;
• 2 зоны СКУД;
• 10 дискретных или аналоговых входов;
• 6 дискретных выходов;
• 2 силовых выхода ~220 В;
• 2 зоны речевого оповещения;
• Радиоканал 2.4 ГГц.

За счёт высокой точности обнаружения и небольшой зоны охраны с точечными адресными датчиками отлично работает алгоритм пространственно-временной обработки данных, определяя: - наличие локализованных воздействий на ограждение, сравнивая уровни энергии между датчиками в зонах сравнения; - соответствие локализованных воздействий профилю ожидаемого нарушителя - в сравнении с эталонным контрольным перелазом и текущими данными от соседних датчиков, определяется тип обнаруженной цели (человек, техника, животное, птица, кустарник и т.п.) и достаточность приложенных усилий для преодоления ограждения; - уровень шума окружающей среды по глобальным воздействиям, которые затронули несколько фрагментов ограждения и были вызваны распределенным в пространстве усилием, например дождем или ветром; - равномерность шумовой обстановки по периметру в целом и по зонам сравнения в частности. На основании этих данных система может предложить скорректировать настройки чувствительности для повышения защищенности от ложных сработок или повышения уровня чувствительности; - наличие на объекте симптомов умышленной постановки помех, установки имитаторов приборов в линии связи или наличие потенциальных дефектов системы.

Алгоритм пространственно-временного сравнения позволяет отличить удар человека от порыва ветра или сильного града - человек может воздействовать на ограждение только в одном месте, а дождь или град воздействуют минимум на несколько секций ограждения одновременно.

Каждый датчик позволяет настроить индивидуально: - произвольный, для каждого датчика персональный, коэффициент усиления; - произвольное, для каждого датчика персональное, ограничение нижней рабочей частоты от 1 до 100 Гц; - произвольное, для каждого датчика персональное, ограничение верхней рабочей частоты от 100 до 400 Гц; - отключаемое, для каждого датчика персональное, спектральное вычитание помехового сигнала; - произвольный, персональный для каждого датчика, режекторный фильтр 25/50/75 Гц; - диагностику потенциально опасных действий: вскрытие датчика, деформацию ограждения (в том числе перекус сетчатых ограждений) или изменение его положения в пространстве (падение, изменение угла наклона); - самодиагностику на предмет исправности датчика и чувствительного элемента.

Широкий частотный диапазон работы адресных датчиков позволяет применять его на различных типах ограждения и настроить их для уверенной работы в самых сложных помеховых условиях.

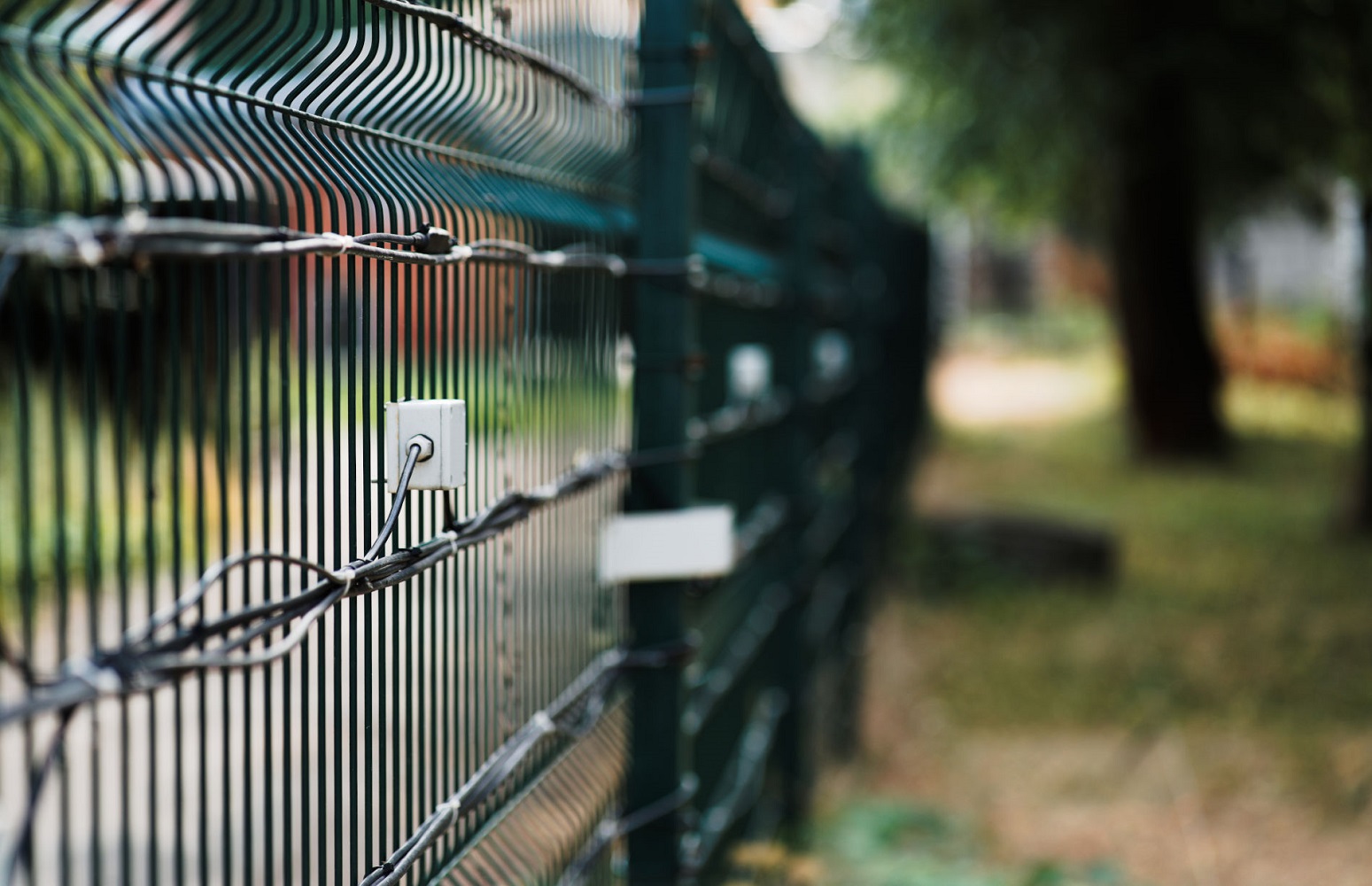

Датчики устанавливаются непосредственно на охраняемое ограждение и измеряют уровень его вибрации, определяя приложенную к ограждению энергию. Локализация чувствительности в месте непосредственной установки датчика позволяет более гибко подходить к выбору мест размещения датчика (например монтировать его на калитках или воротах) и снижает негативные эффекты от колебаний плохо закрепленных секций ограждения относительно опорных столбов.

В качестве чувствительного элемента используется высокоточный скоростной MEMS акселерометр, который практически не имеет аналогового тракта, что позволяет устанавливать датчики ВД в непосредственной близости с источниками активных радиопомех: радарами, маяками, генераторами, трансформаторами, высоковольтными линиями и т.п. ВД монтируется непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).

Датчики ВД можно монтировать: - через каждые 5-10 метров на сплошном ограждении типа “профнастил”; - на каждой секции сетчатого ограждения (~каждые 3 метра); - через одну секцию сетчатого ограждения (~каждые 6 метров) при условии что секции связаны между собой; - через каждые 5 метров на деревянных или иных некапитальных ограждениях; - через каждые 5-10 метров на сминаемых козырьках и иных деформируемых заградительных сооружениях.

Монтаж датчика на ограждении сводится к расключению двух кабелей типа “витая пара” и креплению корпуса к ограждению с помощью комплектных пластин. Винты крепления к ограждению находятся под крышкой датчика - демонтаж без вскрытия корпуса не возможен. Тампер вскрытия корпуса оптический с активным стробирующим источником контрольного уровня не позволяет выскрыть датчик без формирования соответствующего извещения в системе.

Внутри датчик заполнен прозрачным силиконом, что позволяет защитить его от воздействия агрессивных внешних сред.

Датчик можно располагать в любом месте ограждения, кабель не является чувствительным элементом - его можно монтировать любым удобным способом, в том числе внутри ограждения, в лотке или просто наружным креплением на стяжках.
