ИД2-12Е исп.5

Извещатель пассивный оптико-электронный инфракрасный ИД2-12Е исп.5.

Назначение извещателя

Извещатель реагирует на изменение уровня инфракрасного (ИК) излучения в результате перемещения человека в зоне обнаружения (ЗО) и формирует извещение о тревоге при обнаружении перемещения стандартной цели (человека) в ЗО извещателя.
Извещатель может использоваться в закрытых помещениях и на открытых площадках для построения рубежей охраны, защиты протяженных периметров, жилых и промышленных зданий.

Технические характеристики

Извещатель сохраняет работоспособность в условиях внешних воздействующих факторов:
- температура окружающей среды - от минус 55°С до +55°С;
- повышенная влажность окружающей среды – 95% при температуре 25°С.

Извещатель обеспечивает передачу извещений в ППК посредством коммутации шлейфов сигнализации (ШС) оптронным ключом (реле).

Извещатель передает извещение о работе:
- в дежурном режиме - замкнутым состоянием контактов реле;
- в режимах «Тревога» и «Неисправность» - разомкнутым состоянием контактов реле.

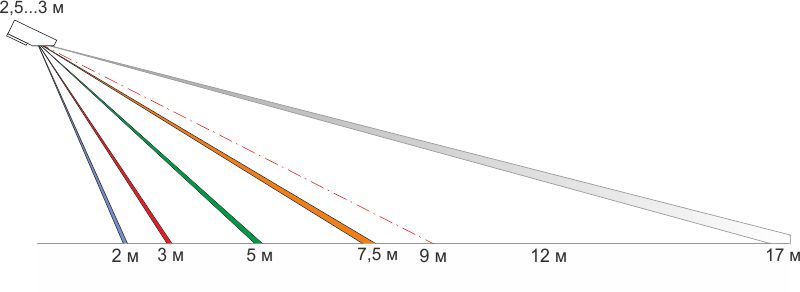

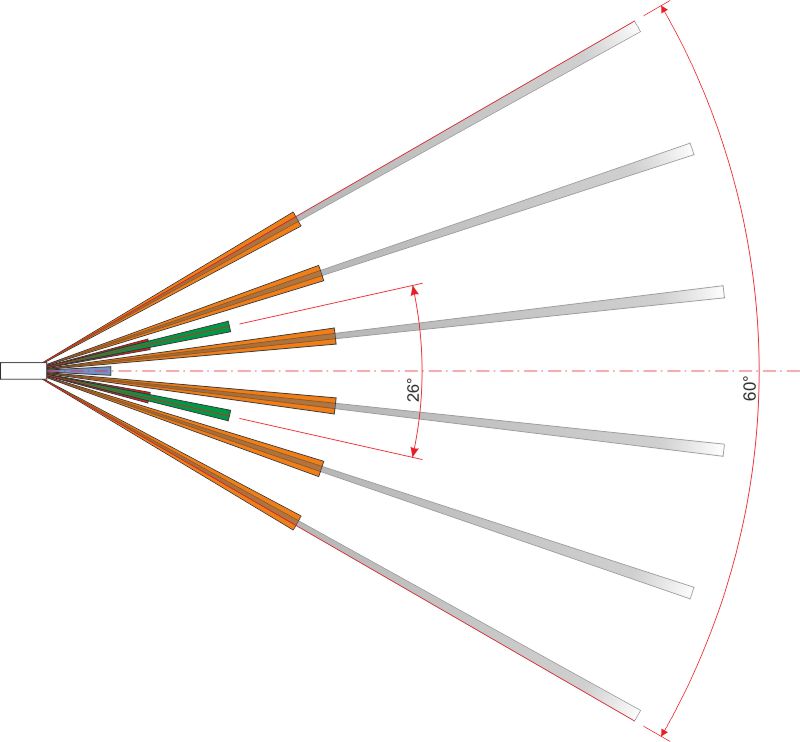

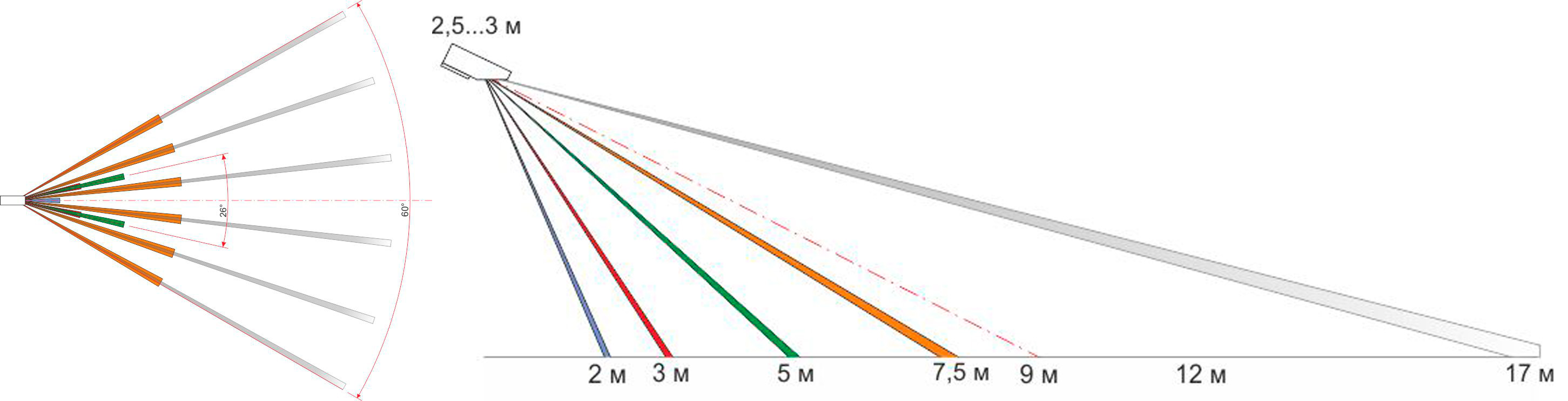

Извещатель формирует извещение о тревоге при пересечении ЗО со скоростью от 0,1 до 7,0 м/с перпендикулярно ЗО;
Извещатель не формирует извещение о тревоге при перемещении в ЗО мелких животных (вторичная стандартная цель по ГОСТ Р 50777, аналог мыши).

Извещатель формирует извещение о неисправности:
- при снижении напряжения электропитания ниже 8 В;
- при полном отсутствии напряжения электропитания.

Извещатель рассчитан на работу в непрерывном круглосуточном режиме.

Устройство и работа

Конструктивно извещатель выполнен в виде цилиндрического алюминиевого корпуса с козырьком, закрепленного на кронштейне, который обеспечивает возможность ориентирования изделия в пространстве относительно горизонтальной и вертикальной осей.

Кронштейн закреплен на внутренней стороне угольника с помощью винтового соединения, которое позволяет ориентировать изделие по горизонтали относительно вертикальной оси на угол ±90°.
Винтовое соединение позволяет ориентировать извещатель по вертикали относительно горизонтальной оси в диапазоне от +15° до -45°.

Внешняя сторона угольника предназначена для установки извещателя на перекрытиях, стенах и других строительных конструкциях зданий и сооружений, а также на технологическом оборудовании с помощью крепления на четыре шурупа.

Корпус извещателя состоит из основания и крышки. В торце крышки находится линза, являющаяся также оптическим фильтром, защищающим извещатель от паразитных засветок и агрессивных факторов внешней среды. В основании установлена печатная плата с элементами.

Извещатель обеспечивает индикацию режимов работы свечением светодиодного индикатора красного цвета, расположенного на плате извещателя.
Перемычка ИНД/ LED позволяет отключать светодиодный индикатор для обеспечения скрытности извещателя. При удаленной перемычке ИНД/ LED светодиодный индикатор отключается.

Перемычки П1/ Т1 и П2/ Т2 позволяют выбрать один из следующих вариантов формирования извещения «Тревога».

Потенциометр ПОРОГ/ LEVEL предназначен для регулировки чувствительности извещателя. Вращение потенциометра ПОРОГ/ LEVEL по часовой стрелке уменьшает порог срабатывания (увеличивает чувствительность извещателя).

Связь извещателя с ППК и с источником питания осуществляется кабелем, подсоединяемым к клеммным колодкам Ш1/ Р1, Ш2/ Р2 и ПИТ/ U in.
