/ Каталог продукции / Пожарные извещатели / Дымовые линейные извещатели / ИПДЛ-Д-I 4р (Однокомпонентный)

Однопозиционный дымовой линейный пожарный извещатель ИПДЛ-Д-I/4р предназначен для обнаружения частиц продуктов горения в атмосфере и выдачи извещения о пожаре. Устанавливается в больших помещениях с высокими потолками. В основе работы прибора лежит затухание инфракрасного излучения в задымленной среде.

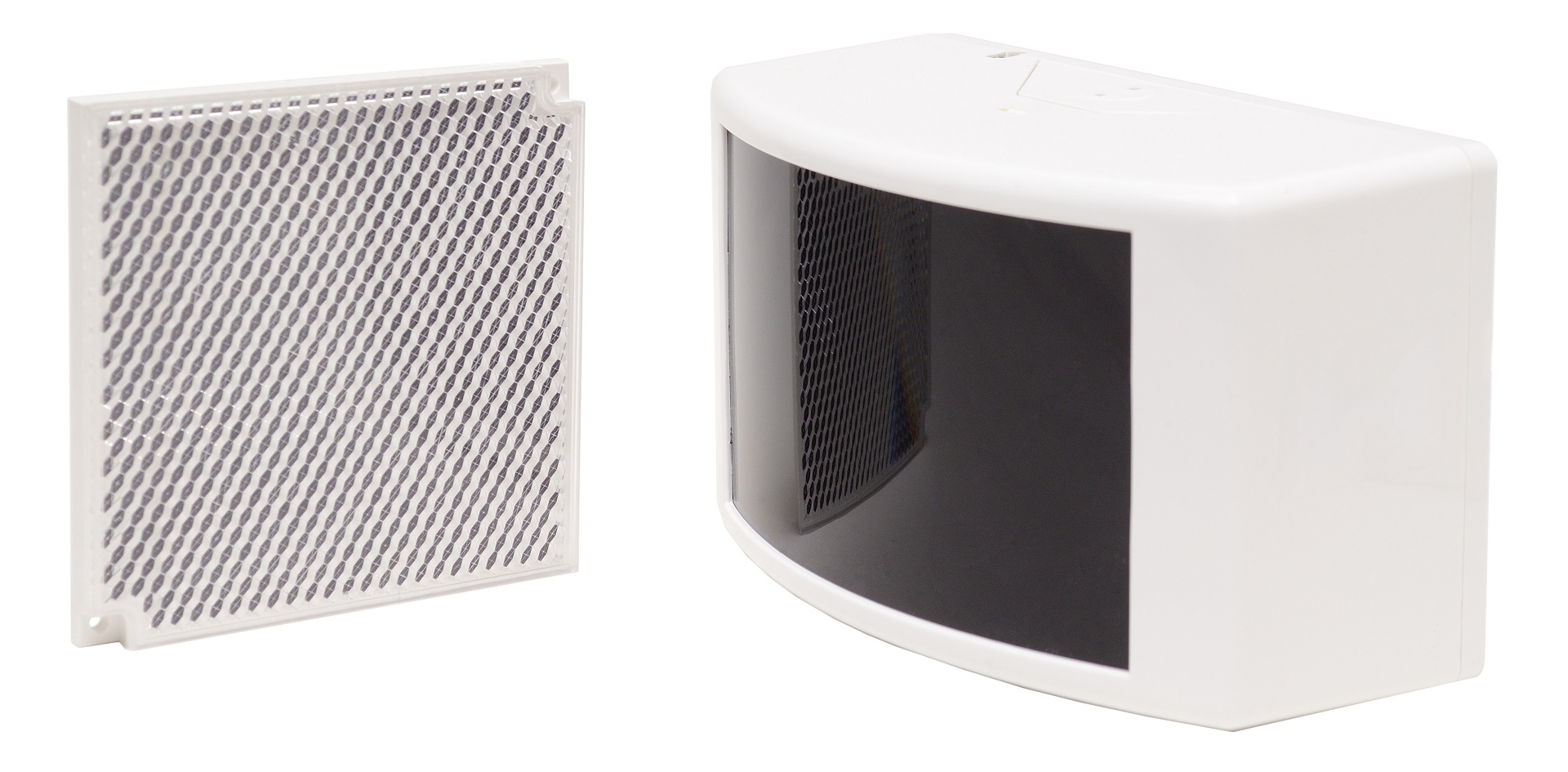

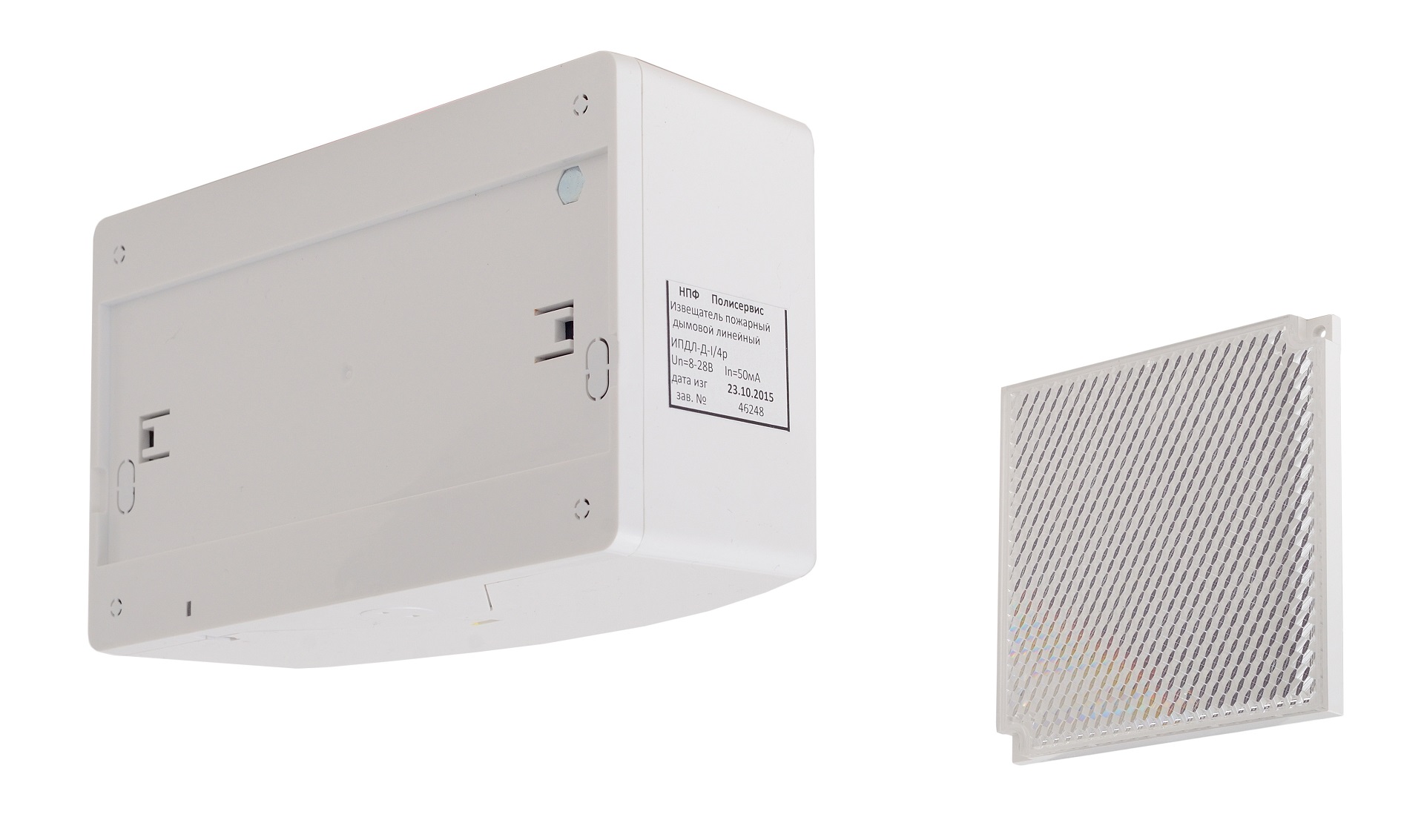

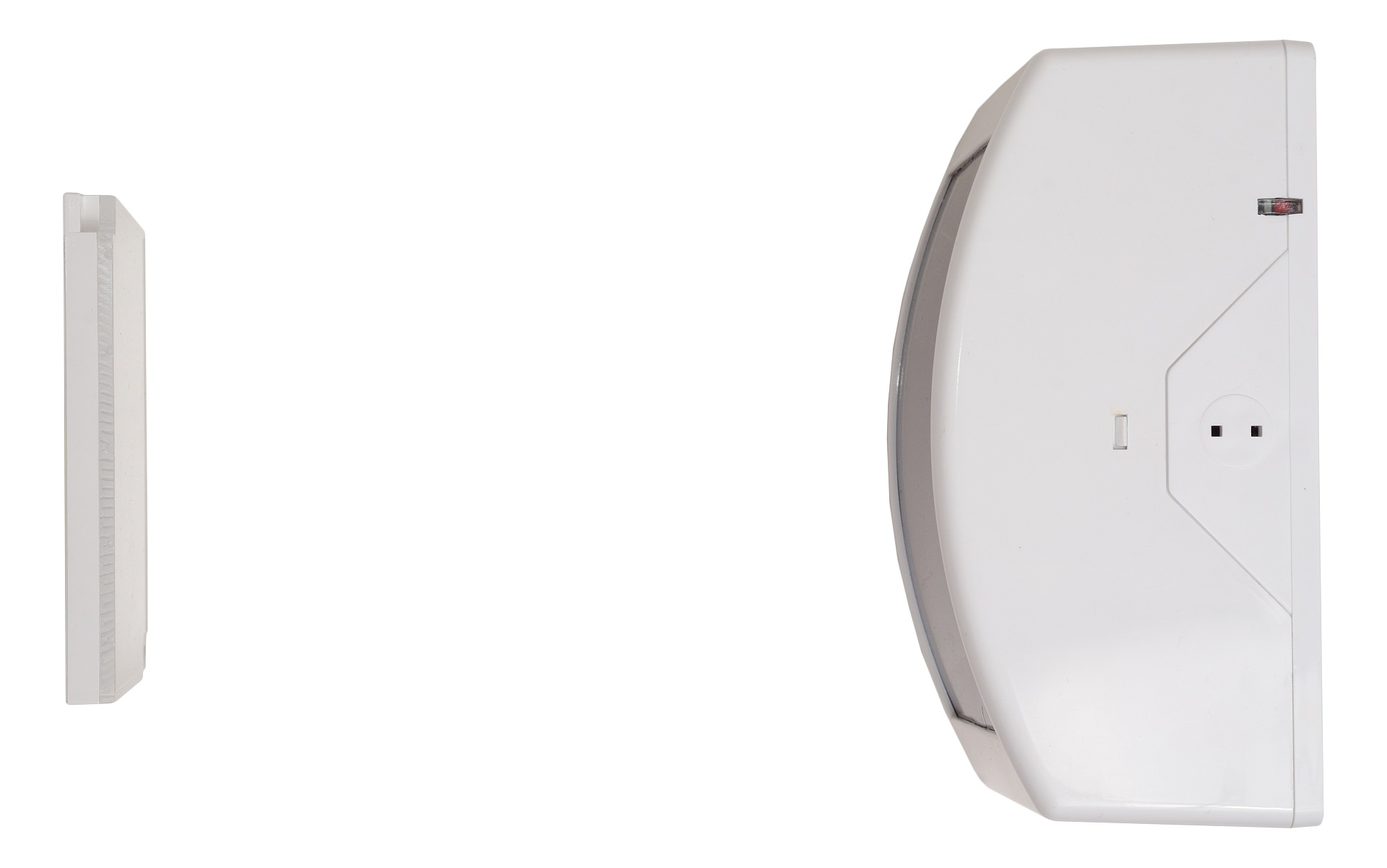

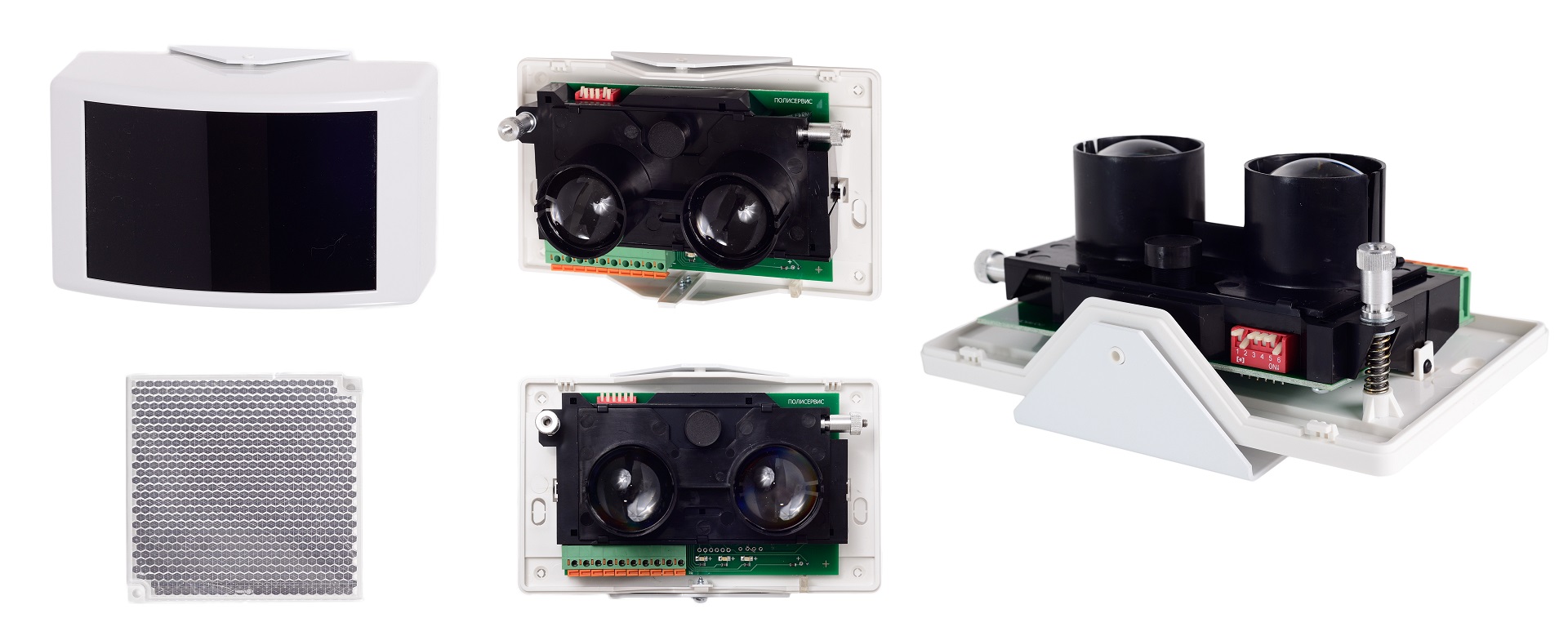

Прибор состоит из блока излучателя и блока приемника, расположенных в одном корпусе и отражателя, устанавливаемого на противоположной стороне охраняемой зоны. Вместе они образуют ИК-луч, по затуханию которого прибор определяет наличие задымления.

Извещатель можно настроить ориентируясь на встроенные светодиодные индикаторы, с помощью вольтметра или с помощью прибора контроля, но самый простой и быстрый способ настройки извещателя - с помощью встроенной ТВ-камеры. Для этого необходимо подключить ТВ-выход извещателя к монитору, имеющему стандартный одновольтовый вход видеосигнала. Помимо изображения с камеры на экране отображаются: относительная величина текущего уровня сигнала, максимально достигнутый при юстировке уровень сигнала, относительный текущий коэффициент усиления.

Протяженность охраняемой зоны зависит от количества установленных отражателей. В комплекте идет один отражатель, что соответствует протяженности 50 метров. Максимальная протяженность в 100 метров достигается при установки четырех отражателей (3 отражателя докупаются отдельно)

Функция «Память последнего срабатывания» ИПДЛ

Когда несколько извещателей ИПДЛ включены в один неадресный шлейф и один или несколько извещателей выдают извещение о пожаре без видимой причины (некорректная настройка, источники ложного срабатывания), память последнего срабатывания позволяет определить, какой именно извещатель сработал, даже когда извещение «пожар» перестало формироваться и был произведён сброс питания. Во время срабатывания извещателя в его встроенную долговременную память записывается сообщение о пожаре. Сообщение остается в памяти до тех пор, пока пользователь его не обнулит. Чтение сообщения и обнуление памяти производится через ВУОС с помощью прибора контроля ПК-02.

Блоки коммутации в базовом основании ИПДЛ

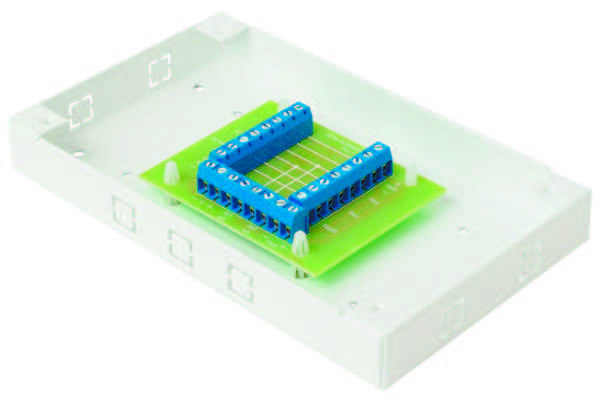

В базовом основании ИПДЛ расположен блок коммутации, позволяющий удобно подключить ИПДЛ к магистрали.

Две группы клеммников для подключения входного и выходного кабелей, оконечного и добавочного резисторов и одна для подключения непосредственно к ИПДЛ.

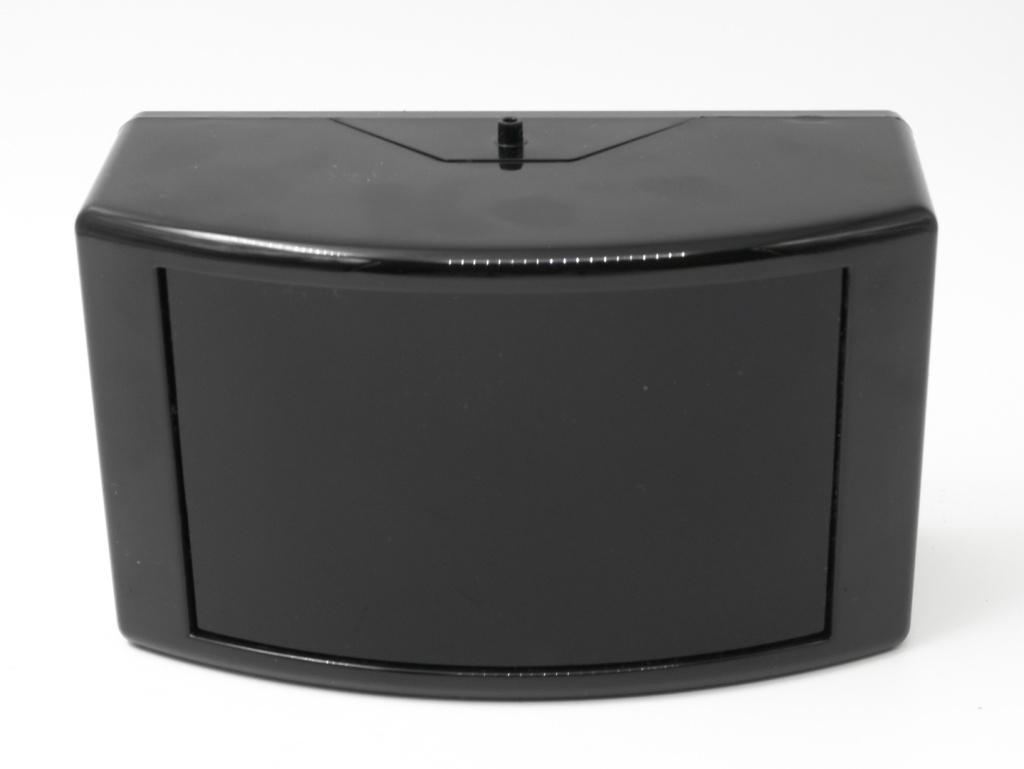

По предварительному заказу, прибор может быть выполнен в корпусе черного цвета

Характеристики
Тип прибораИзвещатель дымовой линейный однокомпонентный
Дальность действиядо 100 м
Контролируемая площадьдо 900 м2
Степень защиты оболочкиIP41
Температура эксплуатации-25..+55C
Встроенная видеокамераДа
Масса извещателя, кг0,5
Габаритные размеры извещателя, мм163х99х99
Масса отражателя, кг0,075
Габаритные размеры отражателя, мм100х100х10
Форма зоны обнаруженияЛинейная
Компенсация запыленности оптики+
Регулируемый порог срабатывания+
Дистанционный контроль при помощи выносного устройства оптической сигнализации ВУОС+
Определение характера неисправности при помощи ВУОС и прибора контроля+
Память последнего срабатывания+
Блок коммутации в основании+
Напряжение питания, Вольт8-28
Артикул1284
ЦенаРРЦ: 12 865,00 рублей с НДС

Все предложения в этой категории:


Приборы ФотоТип прибораДальность действияКонтролируемая площадьСтепень защиты оболочкиТемпература эксплуатацииВстроенная видеокамераМасса извещателя, кгГабаритные размеры извещателя, ммМасса отражателя, кгГабаритные размеры отражателя, ммГабаритные размеры прииемника, ммГабаритные размеры излучателя, ммПодогрев оптической системыГабаритные размеры блока обработки сигналов приёмника, ммГабаритные размеры блока коммутации излучателя, ммЦена
ИПДЛ-Д-I 4р (Однокомпонентный) Извещатель дымовой линейный однокомпонентныйдо 100 мдо 900 м2IP41-25..+55CДа0,5163х99х990,075100х100х10----- 12 865,00 руб.
ИПДЛ-Д-II 4р (Двухкомпонентный) Извещатель дымовой линейный двухкомпонентныйдо 150 мдо 1350 м2IP41-25..+55CНет0,6---90х82х9590х82х95--- 7 715,00 руб.
ИПДЛ-Д-I 4p исп.5 (IP65, подогрев) Извещатель дымовой линейный однокомпонентныйдо 100 м (при использовании четырех отражательных пластин)до 900 м2IP65-35..+70СДа------с возможностью отключения-- По запросу
ИПДЛ-Д-II 4p исп.5 (IP65, подогрев) Извещатель дымовой линейный двухкомпонентныйдо 100 мдо 900 м2IP65-40..+55СНет0,6---113х72х82113х72х82с возможностью отключения180х120х60180х120х60 19 805,00 руб.
