Интегрированная система охраны с возможностью использования оптоволоконных чувствительных элементов и подсистемами контроля и учёта доступа, фото и видео верификации событий позволяет создать систему охраны периметра любой протяженности и любой сложности с использованием неограниченного количества исполнительных механизмов и датчиков, основанных на любых физических принципах.
Удалённый мониторинг и сопровождение объектов с неограниченным количеством автоматизированных рабочих мест
Управление периметральным освещением и системами видеонаблюдения

Сертификаты транспортной безопасности, на извещатели, систему охраны периметра и систему сбора и обработки информации (ССОИ)

Гибкий алгоритм обработки сигналов, позволяющий настроить систему на любом ограждении в любых погодных условиях.

Для каждого адресного датчика в системе анализируются его персональные:

• Адаптивный порог уровня энергии, прилагаемой к ограждению
• Адаптивный порог уровня сигнала для рассчета количества воздействий на ограждение
• Уровень энергии, приложенной к ограждению и находящейся выше уровня фонового шума окружающей среды
• Количество воздействий на ограждение по пиковым всплескам сигнала
• Продолжительность ("качество") воздействий на ограждение по продолжительности нахождения сигнала выше уровня адаптивного порога

Заключительным этапом центральный блок обработки проводит пространственно-временной анализ данных от всех датчиков в системе, определяя:

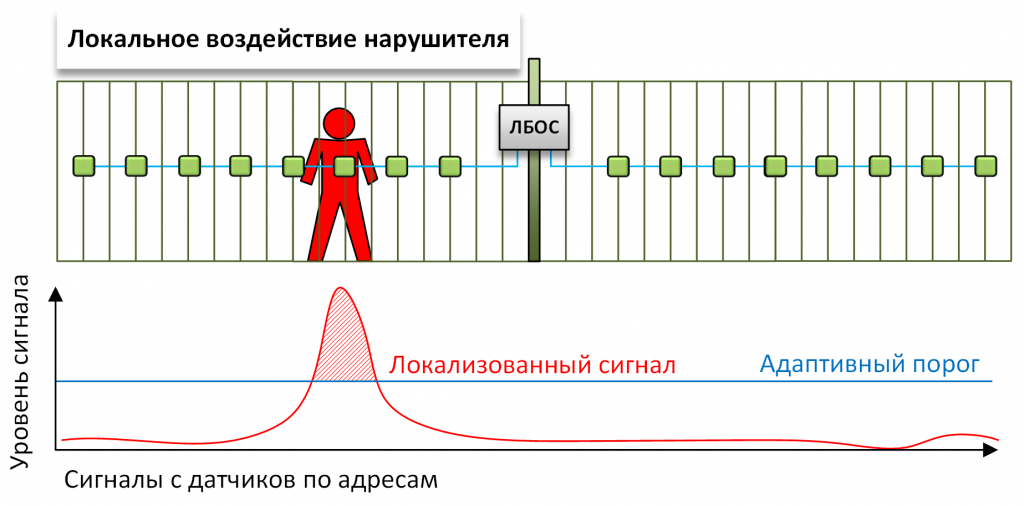

• Наличие локализованных воздействий на ограждение, сравнивая уровни энергии между датчиками в зонах сравнения
• Соответствие локализованных воздействий профилю ожидаемого нарушителя - в сравнении с эталонным контрольным перелазом и текущими данными от соседних датчиков, определяется тип обнаруженной цели (человек, техника, животное, птица, кустарник и т.п.) и достаточность приложенных усилий для преодоления ограждения

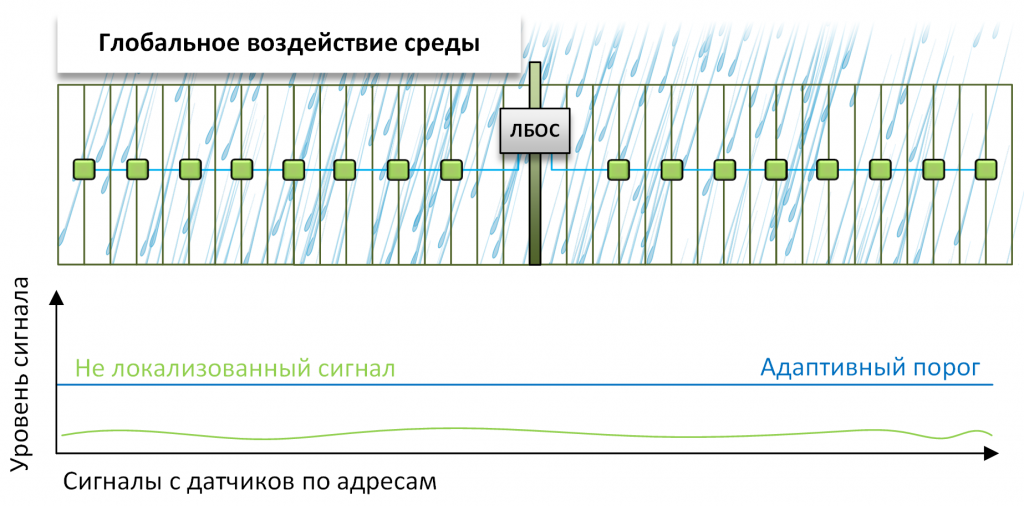

• Уровень шума окружающей среды по глобальным воздействиям, которые затронули несколько фрагментов ограждения и были вызваны распределенным в пространстве усилием - например дождем или ветром
• Равномерность шумовой обстановки по периметру в целом и по зонам сравнения в частности. На основании этих данных система может предложить скорректировать настройки чувствительности для повышения защищенности от ложных сработок или повышения уровня чувствительности
• Наличие на объекте симптомов умышленной постановки помех, установки имитаторов приборов в линии связи или наличие потенциальных дефектов системы

Алгоритм пространственно-временного сравнения, позволяет отличить удар человека от порыва ветра или сильного града - человек может воздействовать на ограждение только в одном месте, а дождь или град воздействуют минимум на несколько секций ограждения одновременно.

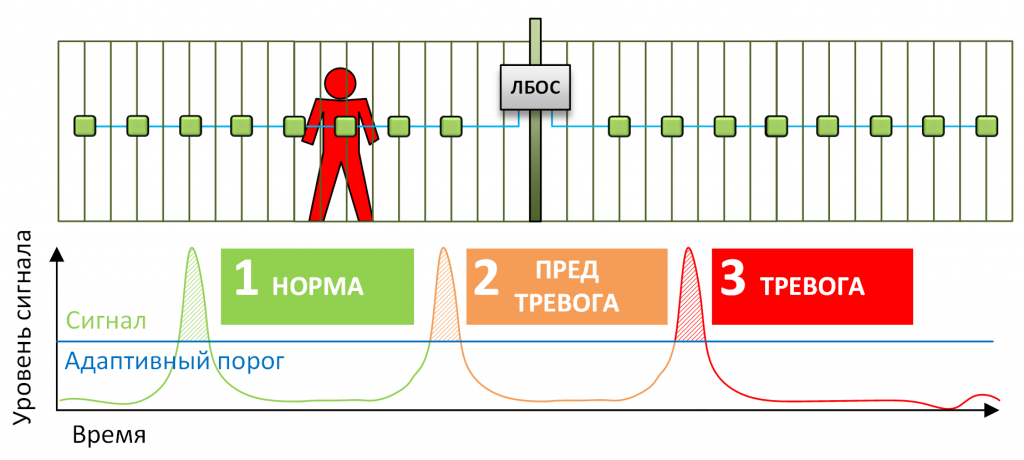

Часто локальные воздействия могут быть вызваны не нарушителем а животными, растительностью или просто играющими в мяч детьми. В таком случае мы можем предложить системе построить профиль нарушителя - например сказать ей что для перелаза нашего ограждения, необходимо дотронуться до него минимум три раза (взяться за него, подтянуться и перепрыгнуть) - тогда однократные и двойные удары будут игнорироваться ... разумеется если они не повлекли деформацию ограждения или его падение. Кстати еще можно указать какой силы удары мы ожидаем и отфильтровать слабые воздействия - это поможет если у вас живут птицы или рядом с забором растут кусты.

Каждый элемент системы может участвовать в развитой подсистеме автоматизированного принятия решений.
Наличие многочастотной обработки с анализом больших данных форм сигналов и энергетики воздействий позволяет использовать систему с элементами искусственного интеллекта в самых сложных условиях эксплуатации, а возможность включения спектрального вычитания шума для некоторых типов датчиков позволяет использовать систему там, где ранее применение вибрационных извещателей было невозможно

Топология построения системы

Для создания системы охраны достаточно одного ЦБОС, интерфейсной платы RS-485G и охранных датчиков.

Пример организации периметра протяженностью 2 километра без использования ЛВС

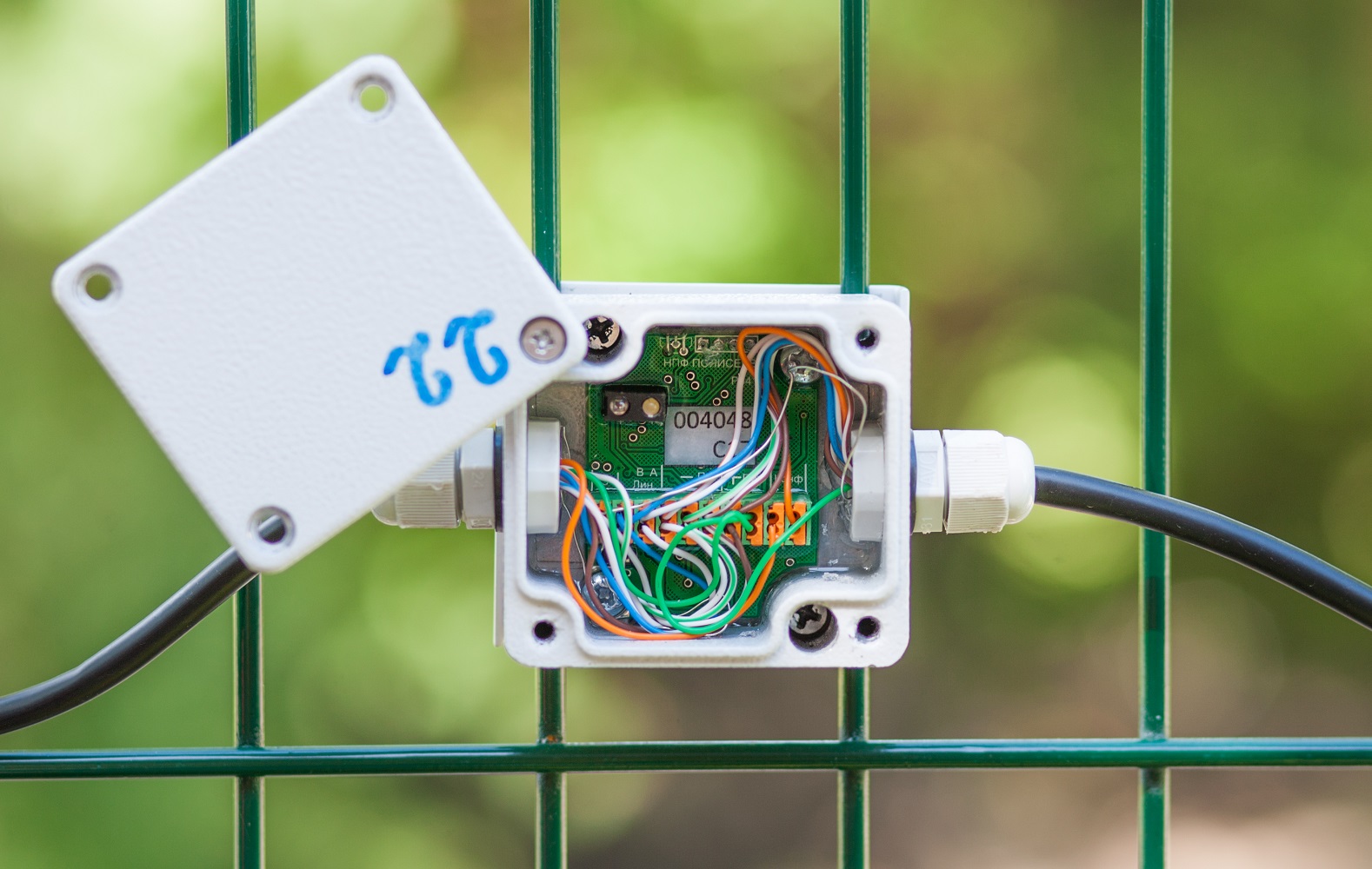

Адресные вибрационные датчики

Система поддерживает следующие типы адресных вибрационных датчиков:

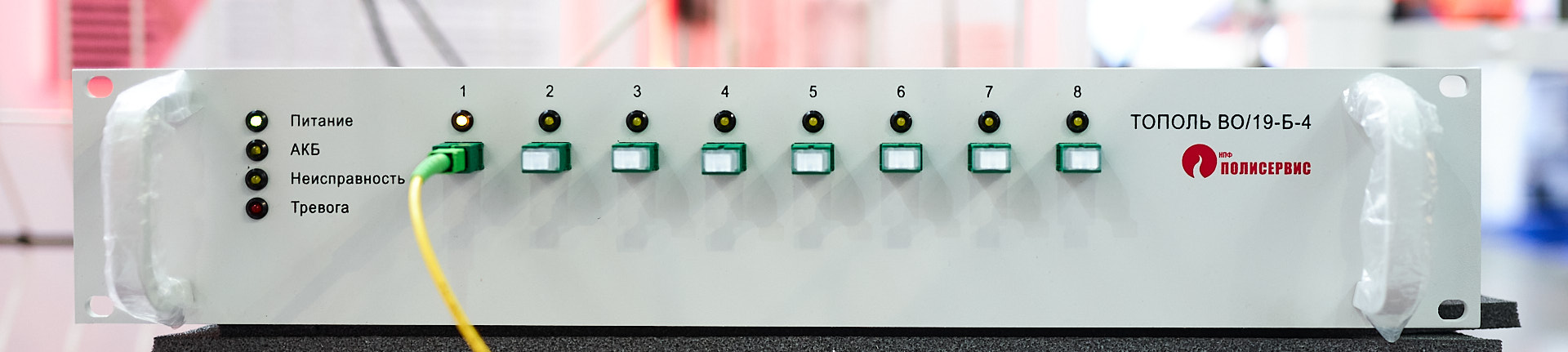

Оптоволоконные чувствительные элементы

Возможность подключения к системе оптоволоконных чувствительных элементов ВО-КВ (кабель вибрационный) и ВО-КС (кабель сейсмический) значительно снижает трудоёмкость монтажа протяженных периметров и расширяет возможности применения системы в сложных условиях:

• Чувствительный элемент может эксплуатироваться в условиях экстремальных температур от -70С и под водой
• Оптоволоконный кабель не подвержен воздействию радио помех и наводок, и не может сам являться их источником
• Как полностью пассивное устройство кабель может применяться во взрывоопасных зонах
• Возможность выбора типа изоляции позволяет применять кабель в агрессивных средах
• Система не требует питания на охраняемом периметре

Рекомендованная протяженность одной зоны охраны - 100 метров, точность обнаружения нарушителя при этом составит от 30 метров

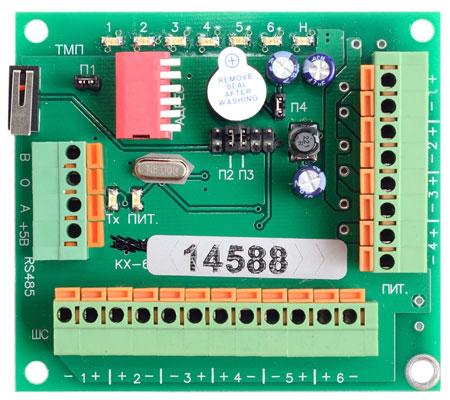

Адресные сборщики сухих контактов (КХ)

Для подключения к системе приборов с выходом типа "Сухой контакт" используются блоки КХ, каждый из которых имеет 6 независимых адресных входов. На каждую линию RS-485 можно подключить 64 блока КХ таким образов получив 384 адресных входа.

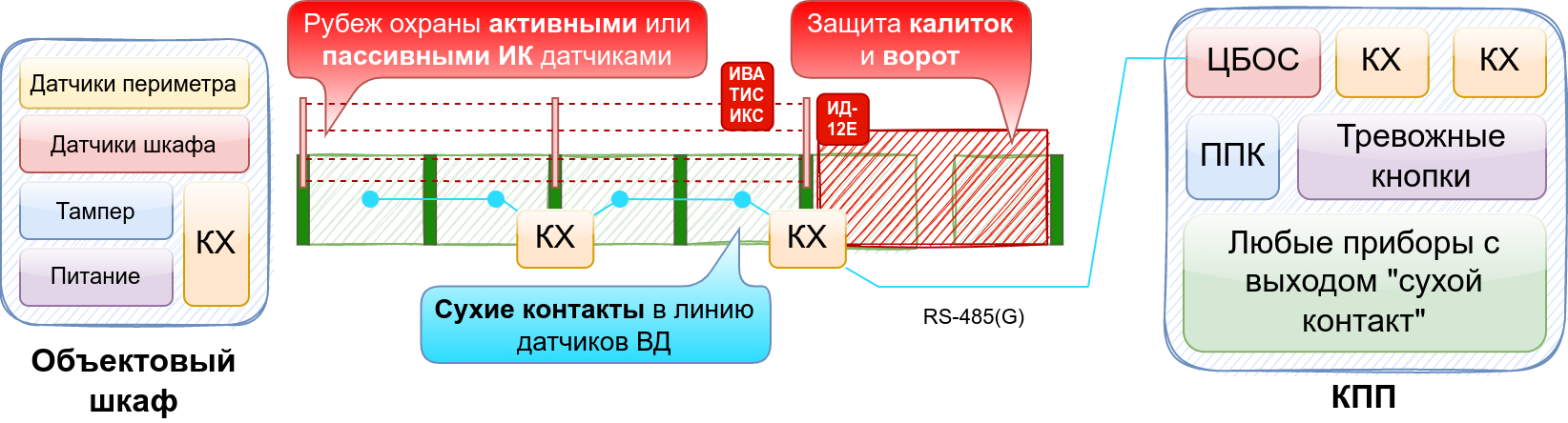

Сборщики можно использовать для организации дополнительных рубежей охраны (например, для подключения активных или пассивных ИК приборов), мониторинга состояния периметральных объектовых шкафов или подключения оборудования в КПП

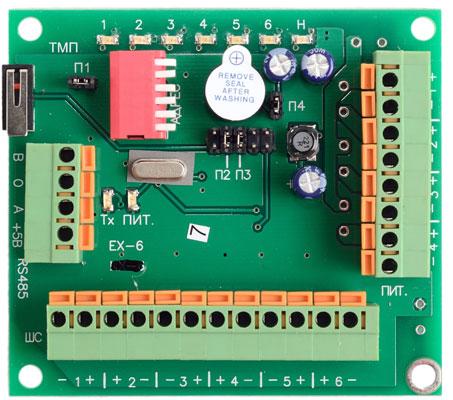

Адресные реле (ЕХ)

Для организации периметрального освещения и подключения управляемых нагрузок используются блоки ЕХ, которые способны коммутировать как слаботочные так и силовые цепи. На каждую линию RS-485 можно подключить 64 блока ЕХ таким образов получив 384 адресных реле.

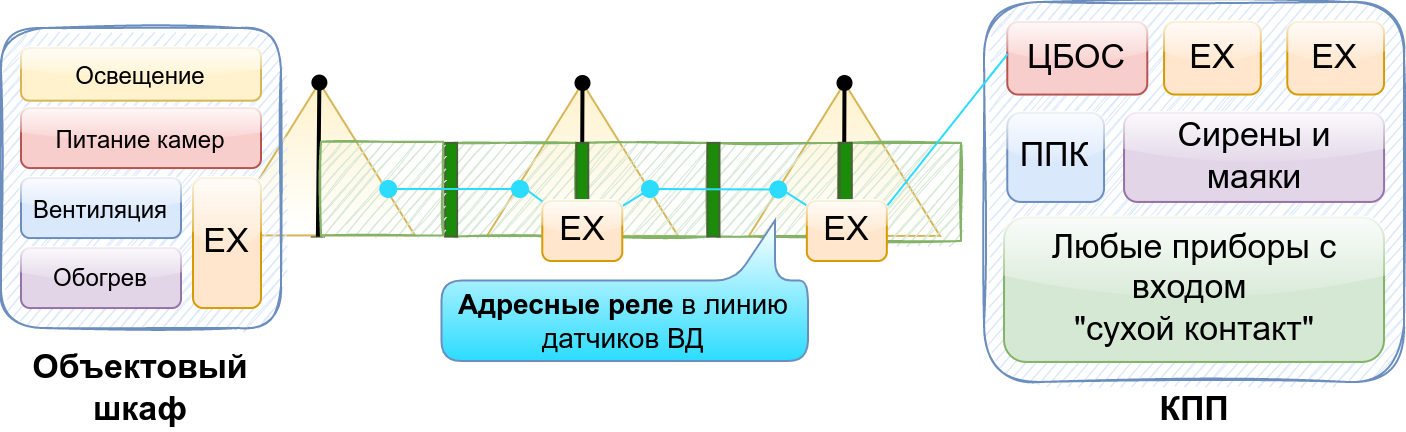

Адресные реле можно использовать для управления сиренами, маяками, климатикой периметральных шкафов, управления питанием камер видеонаблюдения и подключения любых приборов со входом типа "сухой контакт"

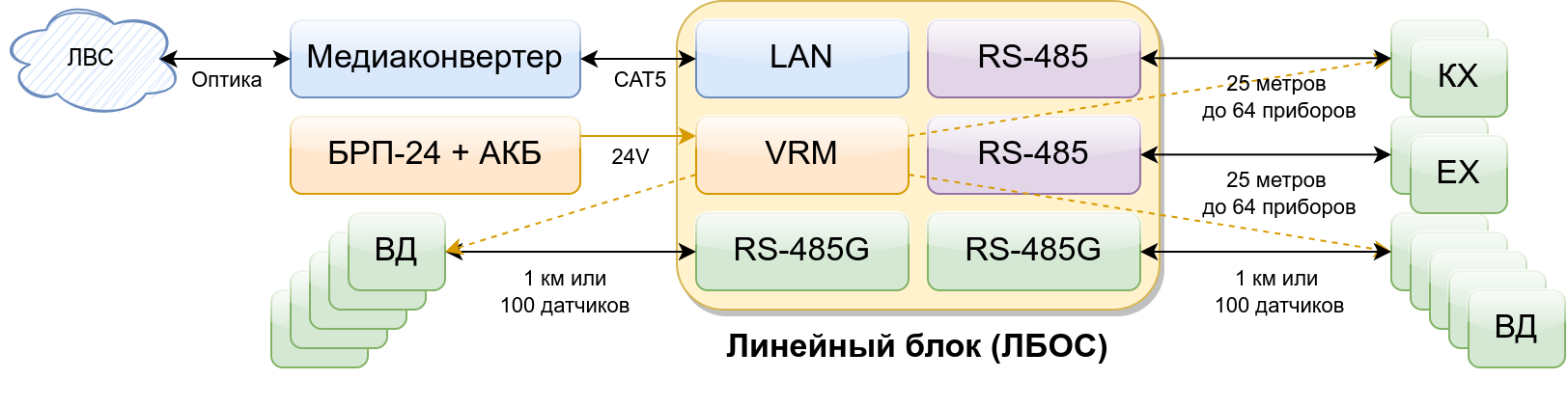

Линейный блок обработки сигналов (ЛБОС)

Для подключения датчиков через ЛВС используются блоки ЛБОС каждый из которых содержит:

• Интерфейс Ethernet 10/100 для подключения к ЛВС (через медиаконвертер к оптической ВОЛС)
• 2 гальванически развязанных интерфейса RS-485G для подключения периметральных приборов и датчиков
• 2 интерфейса RS-485 без гальванической развязки для подключения приборов на небольшом удалении
• Дистрибьютор питания для периметральных приборов (VRM)

Система Тополь не имеет технических ограничений на количество подключаемых ЛБОС, что позволяет сформировать рубеж охраны любой протяженности

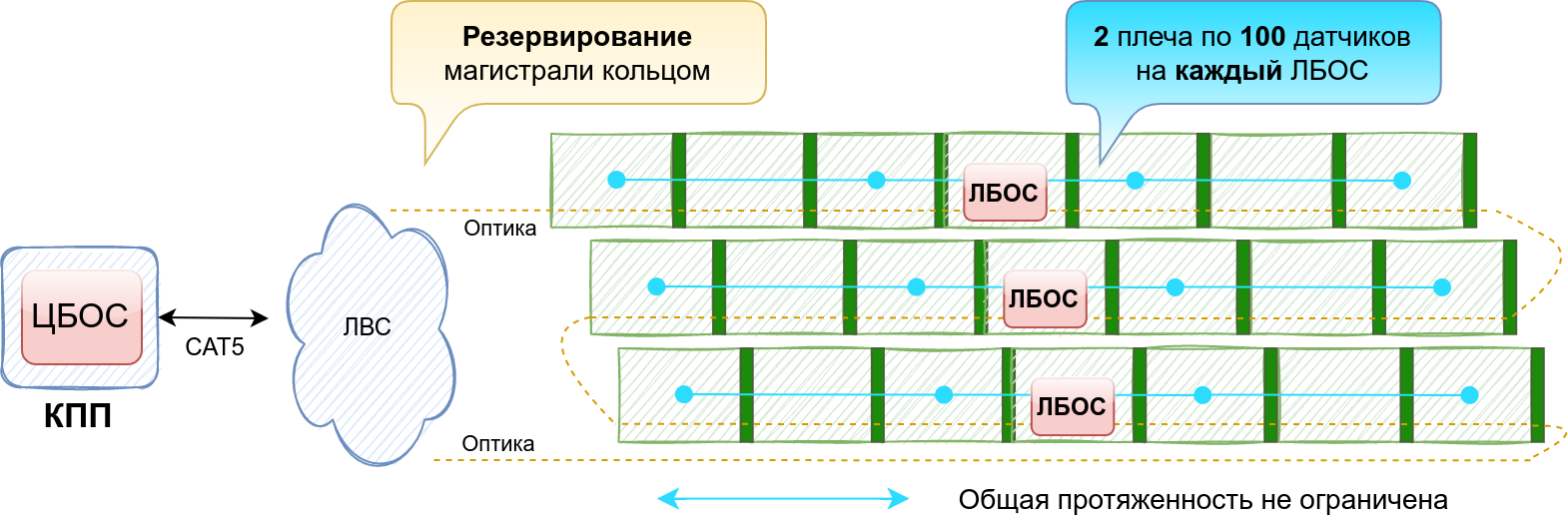

Для обеспечения высокой отказоустойчивости возможно резервирование ЛВС или ВОЛС как на уровне магистрали, так и с помощью кольцевой топологии включения. Данную функцию может обеспечивать модуль резервирования LAN (опция для ЦБОС) так и оборудование заказчика

Блокираторы линии с функцией грозозащиты и инжекторы питания КС

Для защиты протяженных линий связи RS-485 от грозовых разрядов и локализации места аварии в системе можно использовать приборы серии КС, которые обеспечивают:

• Изоляцию сегмента линии с коротким замыканием любых проводов в любой комбинации в магистральном кабеле
• Согласование линии при обрыве линии данных
• Защиту приборов от импульсных перенапряжений
• Возможность инжекции дополнительного питания на линиях с большим количеством приборов

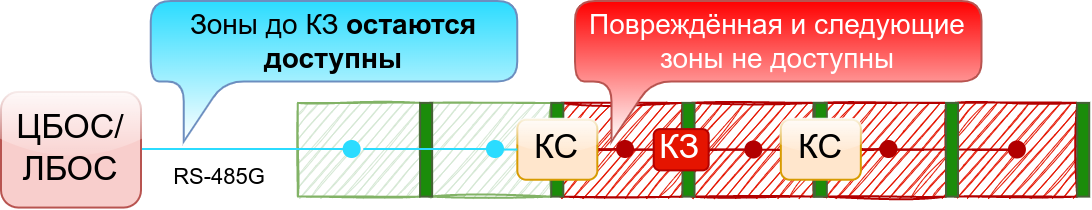

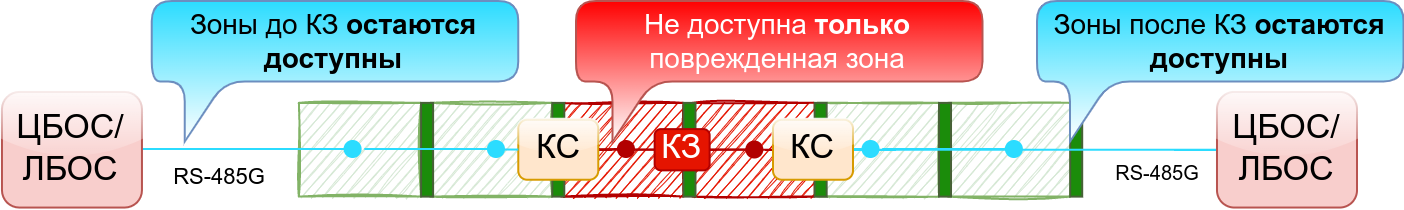

  В случае если магистральная линия данных включается в два порта одного ЦБОС или ЛБОС (кольцевая схема), или в два последовательных ЛБОС - изолированным окажется только повреждённый участок между двумя (ближайшими к месту аварии) приборами КС






Сетевые возможности

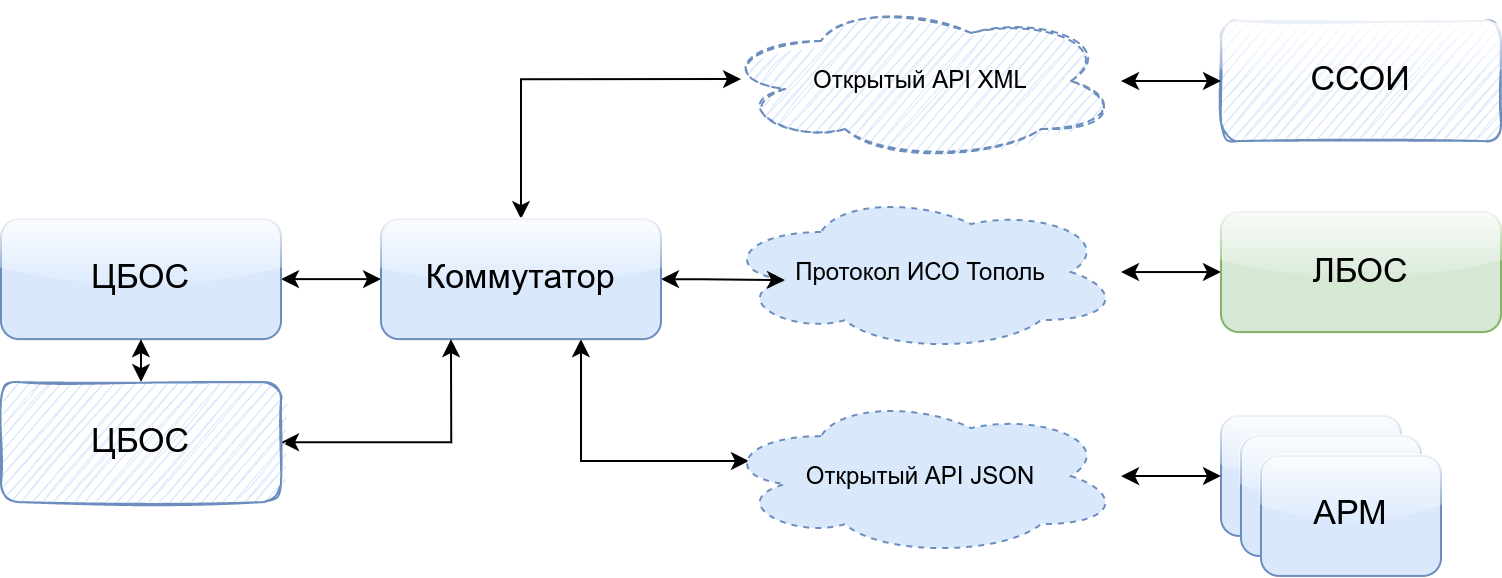

Центральный блок позволяет использовать локальную сеть (ЛВС) и защищенные частные сети (VPN) для организации протяженных объектов со сложной топологией
Поддерживаются три основных протокола передачи данных:

• Протокол ИСО Тополь позволяет передавать данные от любых датчиков по ЛВС с помощью линейных блоков обработки сигналов (ЛБОС)
• Протокол HTTP(S) с открытым API на основе JSON позволяет подключать автоматизированные рабочие места (АРМ) и интегрировать в систему любые сетевые приборы, системы и комплексы
• Протокол HTTP(S) с возможностью передачи данных в формате XML позволяет использовать сторонние системы сбора и обработки информации (ССОИ) для мониторинга и управления системой

Автоматизированные рабочие места

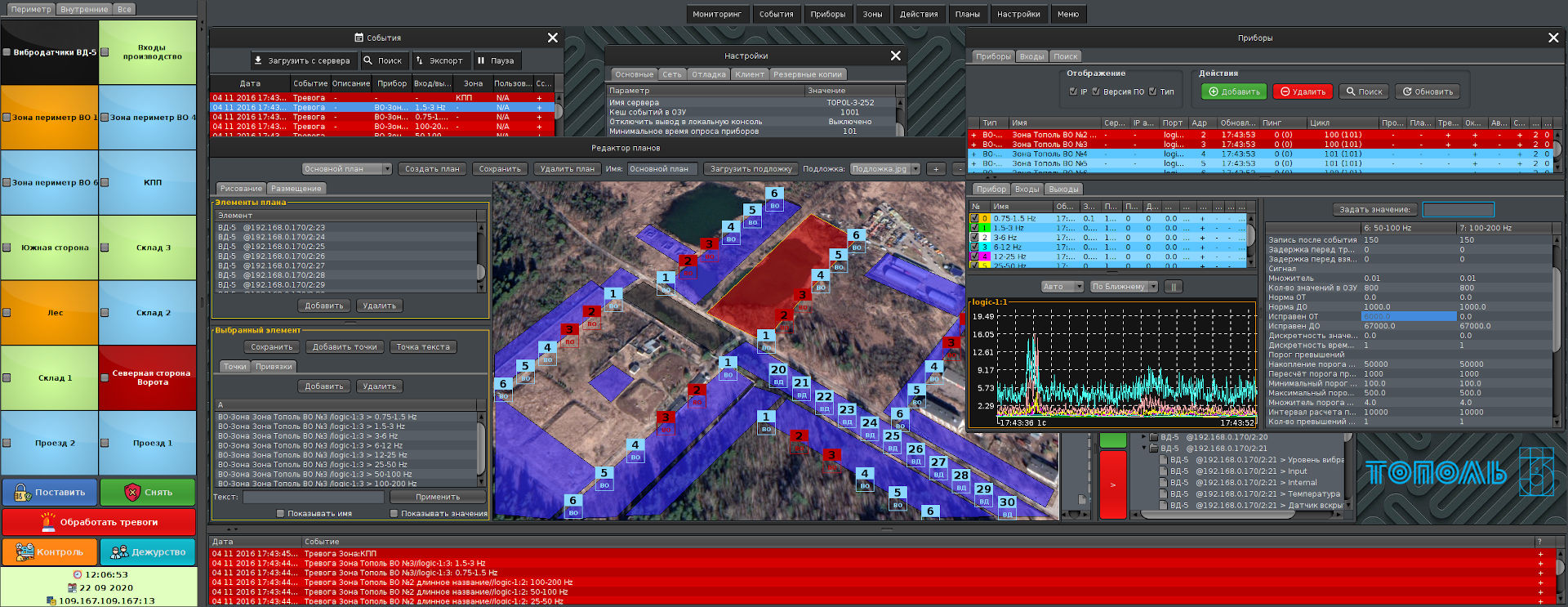

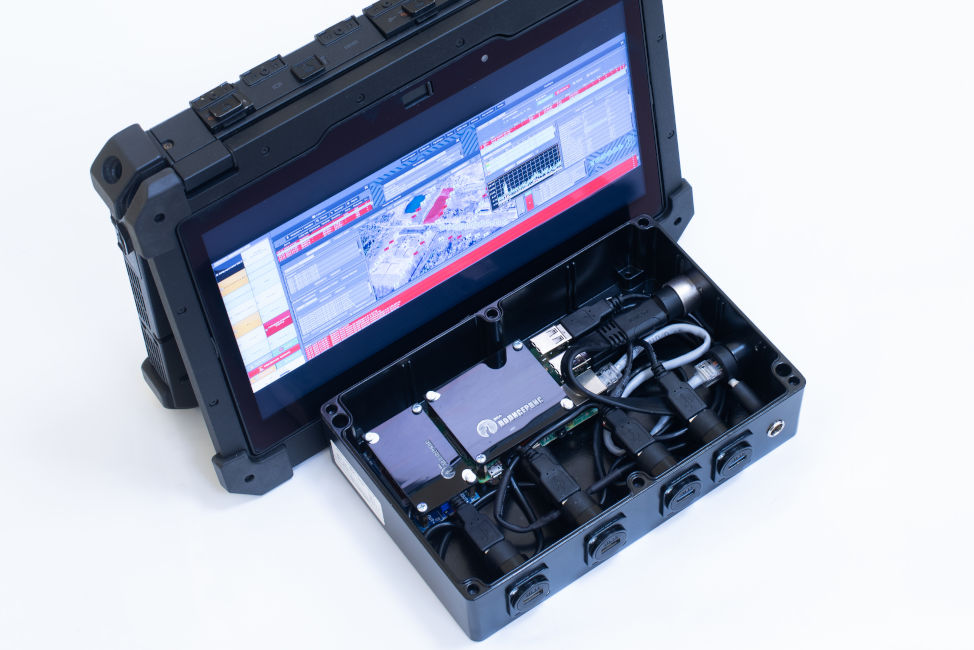

Для удалённого мониторинга состояния объекта, его настройки и сопровождения можно использовать программное обеспечение "Клиент Тополь" (совместимо с Linux, Windows, MacOS, BSD) или приобрести готовый блок АРМ нашего производства.
В зависимости от конфигурации он может иметь встроенный источник бесперебойного питания с внутренними или внешними АКБ, позволяет подключить до 4 независимых мониторов и может включать опцию резервирования линии связи (ЛВС) до ЦБОС
