Блок обработки данных работает с оптоволоконным кабелем, который используется как чувствительный элемент для определения вибрации ограждения или грунта в следствии физического воздействия на него нарушителем.
Броня волоконно-оптического кабеля делает его устойчивым к воздействию импульсного тока. Оптический кабель не чувствителен к радиоволновым помехам и может применяться в непосредственной близости к генераторам, радарам, радиомаякам, линиям электропередачи и другим источникам радиоизлучения. Срок службы кабеля более 25 лет, допустимая температура его эксплуатации - от минус 60 до + 70 °С. При этом кабель является полностью пассивным устройством, не требующим питания на охраняемом периметре и не создающим никаких радиопомех для другого оборудования.
Чувствительная часть кабеля может находиться на расстоянии до 15км от блока обработки данных, что позволяет размещать его в охраняемом КПП и собирать протяженные периметры без необходимости организации защиты объектовых шкафов и оборудования.
Извещатель поставляется полностью собранным на заводе, для запуска необходимо только смонтировать кабель на ограждении и обеспечить блок обработки сигналов (центральный блок) питанием от сети переменного тока напряжением 220 В частотой 50 Гц.
Ремонт кабеля, в случае его механического повреждения, может быть выполнен непосредственно на ограждении с использованием обычного оборудования для сварки оптического волокна.
Чувствительный элемент может быть выполнен единым кабелем на весь периметр, либо разделен на две части для организации двух разнонаправленных линий.
Кабель разделяется на шесть (для Тополь-ВО-6), двенадцать (для Тополь-ВО-12), двадцать четыре (для Тополь-ВО-24) или сорок восемь (для Тополь-ВО-48) чувствительных зон, протяженностью до 300 метров каждая (рекомендовано - 100 метров для сложных условий эксплуатации и ограждений без предъявления к ним особых требований по жесткости конструкции и качеству монтажа).
Кабель можно использовать не только для охраны периметра, но и для организации локальной вычислительной сети (ЛВС) для трансляции данных, например, от системы видеонаблюдения или для агрегации разрозненных блоков обработки сигналов ТОПОЛЬ-ВО при построении периметров большой протяженности. Необходимое количество свободных жил указывается при заказе извещателя.
Кабель может монтироваться:
- непосредственно на охраняемое ограждение из сварной сетки, профнастила, штакетника и прочих легких конструкций;
- на колючую ленту или сминаемый козырёк для монолитных ограждений;
- в землю под ограждением любого типа для организации рубежа противоподкопа;
- в землю - для организации сейсмического рубежа охраны. При этом возможно его размещение в трёх вариантах:
- непосредственно по охраняемой линии (в случае если ограждение отсутствует), для формирования скрытого рубежа охраны:
- с внешней стороны ограждения для обнаружения подхода нарушителя к ограждению:
- с внутренней стороны ограждения для определения факта прохода нарушителя за ограждение. Этот способ отлично подходит в случае, если создание полосы отчуждения с внешней стороны невозможно по причине наличия дорог или пешеходных зон в непосредственной близости от ограждения, а также в случае, если сейсмическая система используется для верификации факта срабатывания других рубежей охраны:
По специальному запросу кабель может быть изготовлен в исполнении, исключающем использование металлов в конструкции, для создания рубежей, не обнаруживаемых техническими средствами.
Все варианты монтажа можно комбинировать между собой в одном кабеле для формирования многорубежной системы с использованием одного центрального блока и одного кабеля.
При любом варианте монтажа топология подключения кабеля допускает два варианта формирования зон.
Первый вариант подключения зон - в едином кабеле с интегрированной подводкой. В случае повреждения такого кабеля связь с зонами, находящимися за местом обрыва, будет потеряна, зоны до места обрыва продолжат работу в штатном режиме.
Второй вариант – подключение зон с отдельным подводящим кабелем, который прокладывается в лотке или прикапывается в землю. Плюс данного варианта заключается в том, что при обрыве основного кабеля извещатель теряет связь только с одной зоной, в которой произошёл обрыв, остальные зоны при этом продолжают работать в штатном режиме.
Вне зависимости от типа монтажа и подключения каждая зона чувствительного кабеля использует восьмиполосную частотную обработку сигнала, позволяющую уверенно работать в любых климатических условиях в широком спектре естественного шума среды и ограждения. Любые частотные полосы могут быть исключены из работы в случае, если невозможно устранить источник, формирующий помехи – например, железная дорога формирует помеховый фон в области низких и средних частот, в то время как высокие частоты затухают в грунте, не доходя до ограждения.
При обработке сигнала извещатель ТОПОЛЬ-ВО позволяет использовать глубокую аналитику больших данных, распределенных во времени и пространстве. Основными критериями анализа являются:
- подсчёт количества превышений сигналом адаптивного порогового уровня позволяет отличить случайные однократные воздействия (например, удар животного по ограждению) от реального преодоления ограждения, для которого необходимо минимум три касания (взяться, подтянуться, перепрыгнуть);
- распределение воздействий между частотными полосами. Данный критерий позволяет отличить реальное преодоление ограждения, при котором формируется широкополосный сигнал, воздействующий на все частоты, от сигнала, вызванного воздействием веток, града и прочих факторов, которые формируют только высокочастотные всплески;
энергия воздействия. Позволяет отличить многократные слабые воздействия, вызванные, например, птицей, клюющей ограждение, от реального воздействия на ограждение;
продолжительность воздействия. Позволяет определить слабые по амплитуде, но растянутые во времени события – такие, как сверление и пиление охраняемого ограждения или трубопровода. Продолжительность может определяться в протяженном интервале времени и не требует непрерывности воздействия;
анализ максимумов амплитуд для определения перекусывания ограждения, а также его деформации и разрушения.
пространственно-временной анализ сигналов от зон, для определения локализации воздействий реального нарушителя, воздействующего только на 1-2 зоны за раз, на фоне глобальных погодных воздействий, таких как сильный град, ливень, ураган, воздействующих на несколько зон одновременно.
Все виды аналитики могут использоваться одновременно и параллельно для достижения рекордно высокой помехоустойчивости системы. Более того, все зоны могут иметь несколько одновременно работающих вариантов настроек для определения типа нарушителя или нежелательного воздействия, и его классификации с последующим информированием оператора о типе обнаруженной угрозы.
Извещатель ТОПОЛЬ-ВО полностью совместим со всеми техническими средствами системы охранной сигнализации ТОПОЛЬ, включая концентраторы и расширители шлейфов КХ-ЕХ, линейные блоки обработки сигналов (ЛБОС), точечные адресные вибрационные и сейсмические датчики ВД и СД.
Таким образом, возможно подключение дополнительного оборудования для:
формирования многорубежной системы охраны периметра, основанной на разных физических принципах. Например, к системе можно подключить инфракрасные барьеры для защиты периметра от перебрасывания или от его преодоления с помощью А-образной лестницы без контакта с ограждением;
для защиты проходов и проездов инфракрасными и магнитоконтактными датчиками;
для охраны локализованных участков с крайне высоким помеховым фоном (например, зоны прогрева двигателей) точечными адресными датчиками;
для организации сейсмического рубежа повышенной чувствительности с применением точечных адресных датчиков СД-3, имеющих более низкую помехозащищенность, но больший радиус обнаружения тяжелой и гусеничной техники;
для управления внешним исполнительным оборудованием – периметральным освещением, автоматическими воротами, системами оповещения и любым другим оборудованием с силовым или логическим управлением.
Если дополнительное оборудование находится на расстоянии до одного километра от центрального блока, то его можно подключать через интерфейс RS-485 непосредственно к центральному блоку. Если расстояние больше, то, как и в случае с системой Тополь-3, используются линейные блоки ЛБОС, которые можно включать как в существующую локальную сеть, так и использовать чувствительный элемент для создания новой локальной сети. Каждый ЛБОС имеет два порта RS-485, позволяющих сформировать две линии по одному километру каждая, и подключить до 128 шестипортовых концентраторов и расширителей шлейфов, а также до 250 точечных адресных датчиков.
Центральный блок имеет встроенную и полностью интегрированную в рабочее место оператора подсистему видеонаблюдения (в базовом исполнении на 16 IP камер, в расширенном до 1000 IP камер на один блок) с возможностью:
Получать события от камер по унифицированному протоколу ONVIF, типы регистрируемых событий (датчики движения, пересечение линии, вход и выход из зоны, количество людей в зоне и т.п.) зависит от модели камеры. События могут обрабатываться аналогично “родным” датчикам системы и использоваться на любом уровне построения логических зон, реакций и прочих объектов системы Сохранять и транслировать видео данные с камер по унифицированному проктолу RTSP, как на постоянной основе так и по реакциям системы (по тревоге, в случае неисправности и при любых других событиях), в том числе с предварительной записью данных Данные могут сохраняться как на встроенные жесткие диски (опция) так и на сетевые диски клиента Для управления внешними системами видеонаблюдения или интеграции с объектовой системой охраны можно использовать выходы типа «сухой контакт». Каждый центральный блок имеет 12 встроенных выходов, их количество может быть увеличено с помощью расширителей шлейфов ЕХ-6. Например, для трансляции всех тревожных извещений из 12-зонного ТОПОЛЬ-ВО в Болид, достаточно установить один Сигнал-20. Помимо этого, доступна прямая программная интеграция с DSSL Trassir через Trassir API. Центральный блок извещателя имеет модульную конструкцию и может быть выполнен в нескольких вариантах:
базовое исполнение - в виде настенного шкафа со степенью защиты оболочкой IP41 и температурным диапазоном от 0 до +40 °С;
в виде объектового шкафа со степенью защиты оболочкой IP65 и температурным диапазоном от минус 25 до +65 °С;

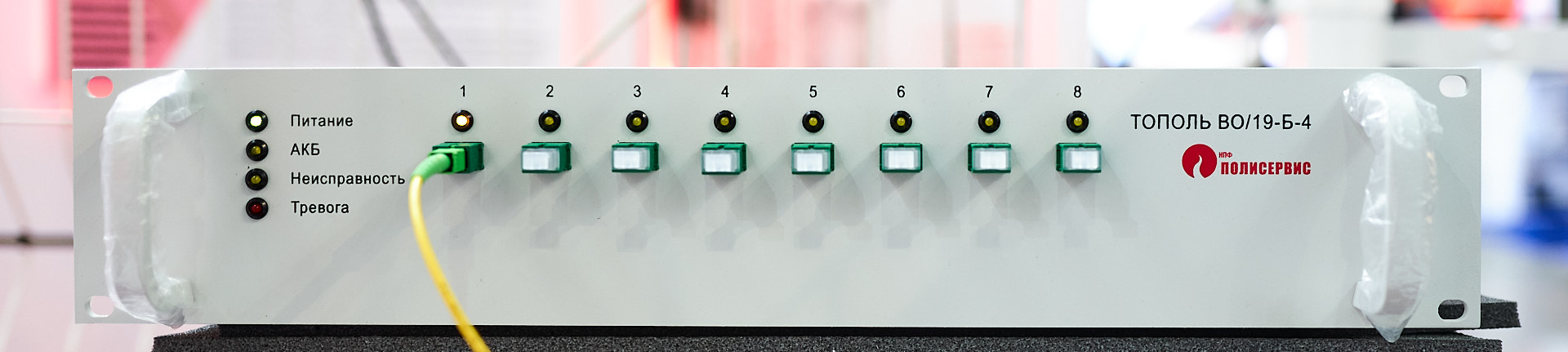

в виде модуля для 19-дюймовой стойки.
Для построения протяженных систем охраны с использованием большого количества центральных блоков, они могут быть выполнены в виде единой 19-дюймовой стойки с общей системой резервированного питания и общей задублированной системой обработки данных.
Центральный блок имеет большое количество дополнительных опций и модулей, позволяющих организовать:
автоматическое резервирование используемой ЛВС, в том числе с возможностью организации сетевого кольца;
дублирование системы обработки и принятия решений;
резервирование входящего питания;
полное шифрование и дублирование данных блока, а также автоматический ввод резервных центральных блоков в случае нештатных ситуаций на объекте.
Система обработки данных и принятия решений может быть поставлена в виде программного обеспечения для выполнения на серверах заказчика.
Также возможен вывод и трансляция всех данных журналов системы на внешние серверы баз данных или файловые серверы заказчика.
Управление системой возможно как по сети, так и непосредственно с центрального блока, что позволяет организовать автоматизированное рабочее место оператора без дополнительных затрат. Для этого необходимо подключить к центральному блоку монитор с помощью интерфейса HDMI, а также USB клавиатуру и мышь.
Для управления системой по ЛВС центральный блок необходимо подключить к сети, где расположены компьютеры клиента, и установить на них клиентское программное обеспечение.
Дополнительные модули позволяют организовать зашифрованную линию связи между клиентами и блоками, а также использовать многофакторную авторизацию пользователей с использованием биометрических данных или подтверждением полномочий оператора из центрального поста управления.
Программное обеспечение совместимо с операционными системами Windows, MacOS и Linux, в том числе с Российскими операционными системами Астра и Альт.
