Извещатели серии ИД
Принцип работы пассивных ИК извещателей основан на обнаружении разницы между температурами нарушителя и окружающего фона, используются для построения периметральных рубежей охраны объектов, протяженных участков местности, фасадов жилых и промышленных зданий, а также внутри помещений.
Извещатели ИД способны работать в самых сложных помеховых условиях в широком диапазоне температур окружающей среды от -55 до +55℃.
Извещатели имеют выход типа “сухой контакт”, что позволяет подключать их к любым охранным пультам и сборщикам шлейфов.
Извещатели серии ИД2
Расширенные возможности обнаружения извещателей серии ИД2:
- Двухпороговый основной режим – извещение «Тревога» формируется при пересечении нарушителем обоих лучей диаграммы направленности независимо от направления движения.
- Двухпороговый с определением направления движения – извещение «Тревога» формируется только тогда, когда направление движения нарушителя совпадает с заданным.
- Однопороговый – извещение «Тревога» формируется при достижении сигналом обнаружения хотя бы одного порога. Такой режим позволяет фиксировать попытки преодоления охраняемого рубежа. Извещатель срабатывает если нарушитель вошел в зону действия одного из лучей и повернул обратно.
Виды зон обнаружения
Коридорная - два расходящихся “луча”. Оптимальна при встречно-направленной или последовательной установке датчиков, когда мёртвую зону в непосредственной близости к извещателю закрывает соседний прибор

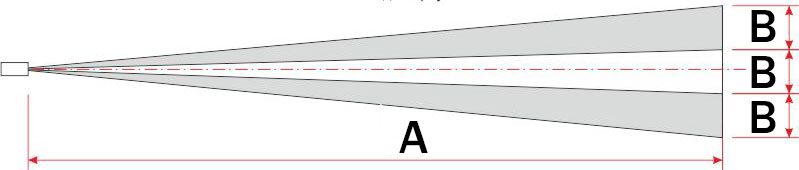

Вид сверху:
Вид сбоку:
- ИД2-100: А = 100 метров, В = 0,7 метра, С = 1,4 метра
- ИД/ИД2-70: А = 70 метров, В = 1 метр, С = 2 метра
- ИД/ИД2-50: А = 50 метров, В = 1 метр, С = 2 метра
- ИД-40: А = 40 метров, В = 1,33 метра, С = 2,5 метра
Шторная - два расходящихся “луча” + дополнительные “лучи” для защиты мёртвой зоны в непосредственной близости к датчику. Оптимальна, когда нет возможности защитить место установки извещателя с помощью соседнего датчика

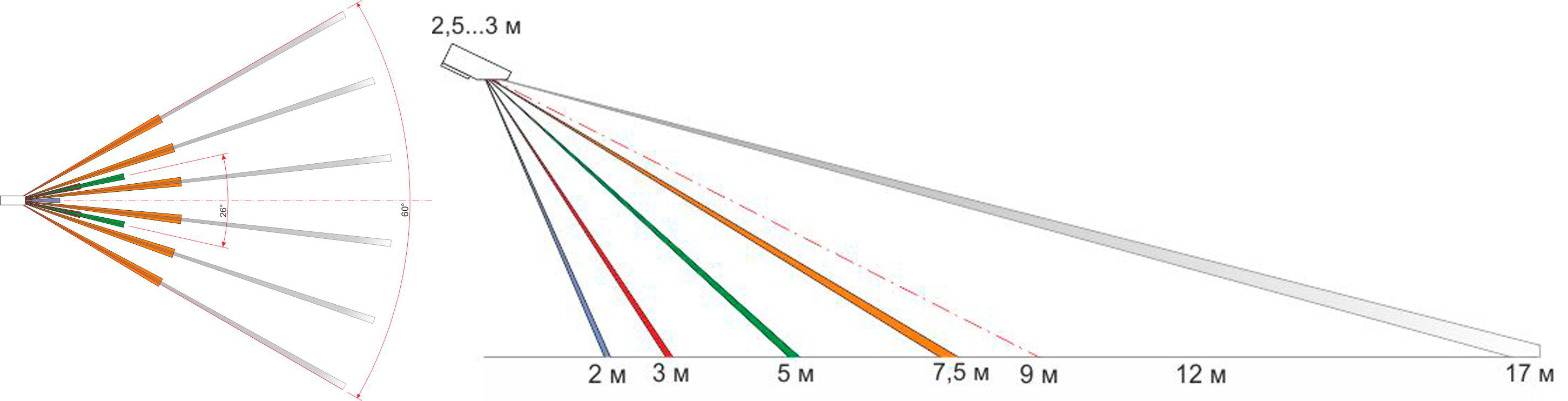

Веерная - множество расходящихся лучей в нескольких плоскостях. Оптимальна для защиты небольших площадок, проездов, ворот и калиток.
Варианты исполнения
- исп.5 имеет расширенный температурный диапазон от -55 до +55 градусов Цельсия
- -1 имеет два шлейфа передачи извещения “Тревога” для формирования рубежей охраны повышенной помехозащищенности
