Вибрационно-сейсмические датчики для охраны периметра по физическому принципу бывают пьезоэлектричекими, трибоэлектрическими, акселерометрическими и интероферометрическими.

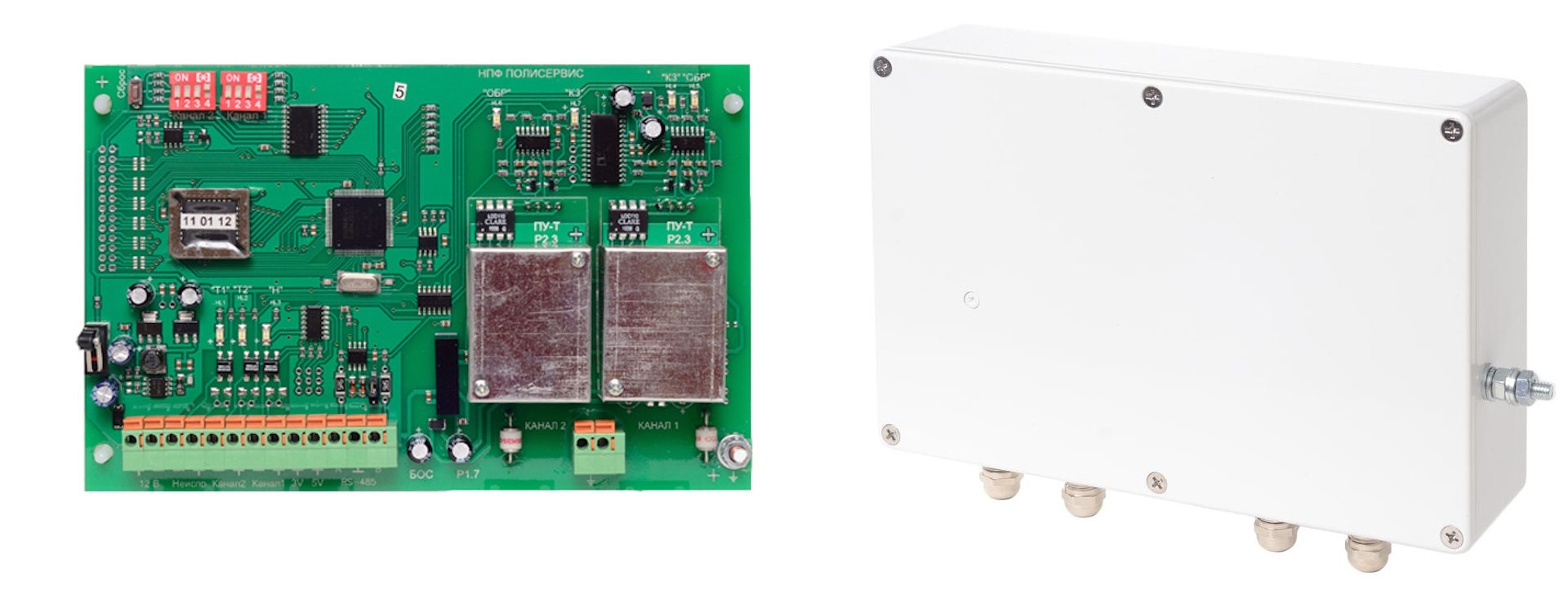

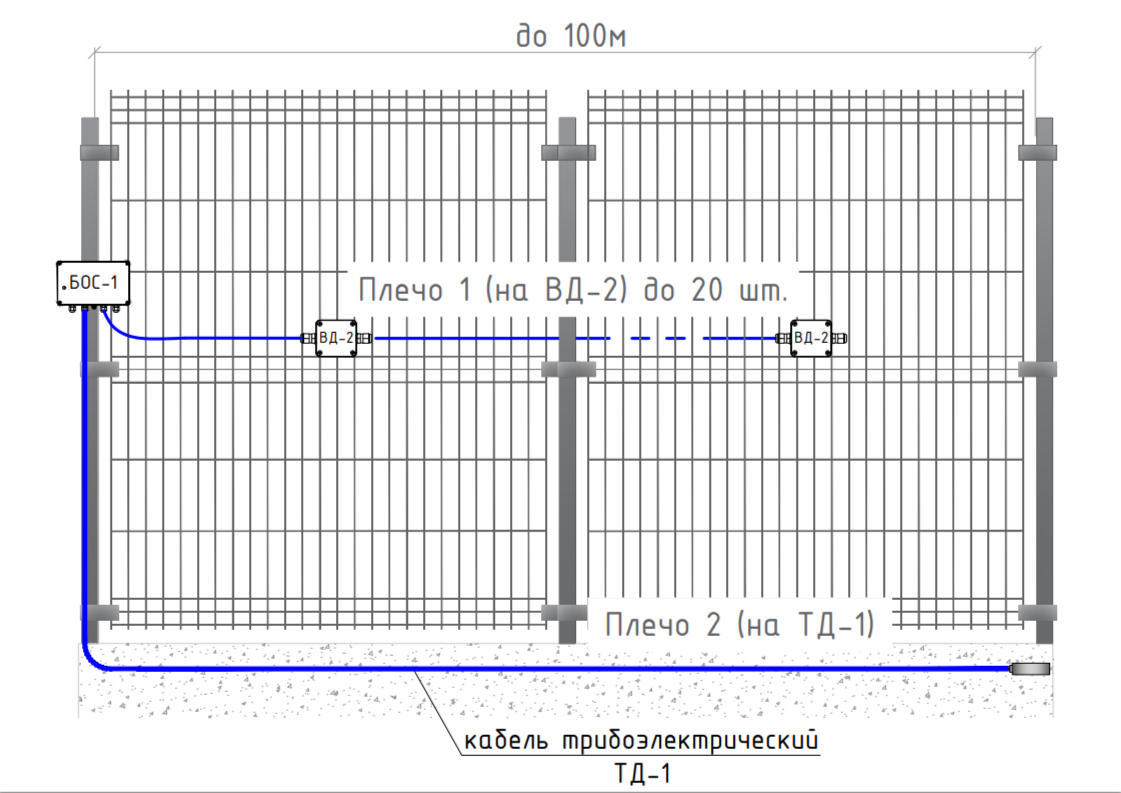

К примеру, атономный БОС-1 - надежное решение для малых периметров (до 400м) работает с: вибрационным кабелелем ВК-1 и сейсмическим датчиком СД-2, где механическое воздействие на пьезоэлемент (кристалл, пьезокерамику) формирует электрический заряд, пропорциональный силе воздействия - заряд регистрируется БОС-1 трибокабелем ТД-1 при деформации которого в нём возникает электрический заряд. Это происходит из-за трения между поверхностями проводников и диэлектриком - заряд регистрируется БОС-1 акселерометрическими датчиками МЭМС ВД-2 принцип работы которых основан на смещении подвижной массы внутри датчика при воздействии ускорения - полученый заряд регистрируется БОС-1 Обработка сигнала от датчика и формирование тревоги по вибрации и сейсмическим возмущениям отличаются. Мы подготавливаем Блоки где оба канала настроены на вибрацию, оба канала на сейсмические колебания, один канал на сейсмические колебания и один канал на вибрацию. Один из типовых примеров размещения:

БОС-1 можно интегрировать в различные системы охраны периметра.

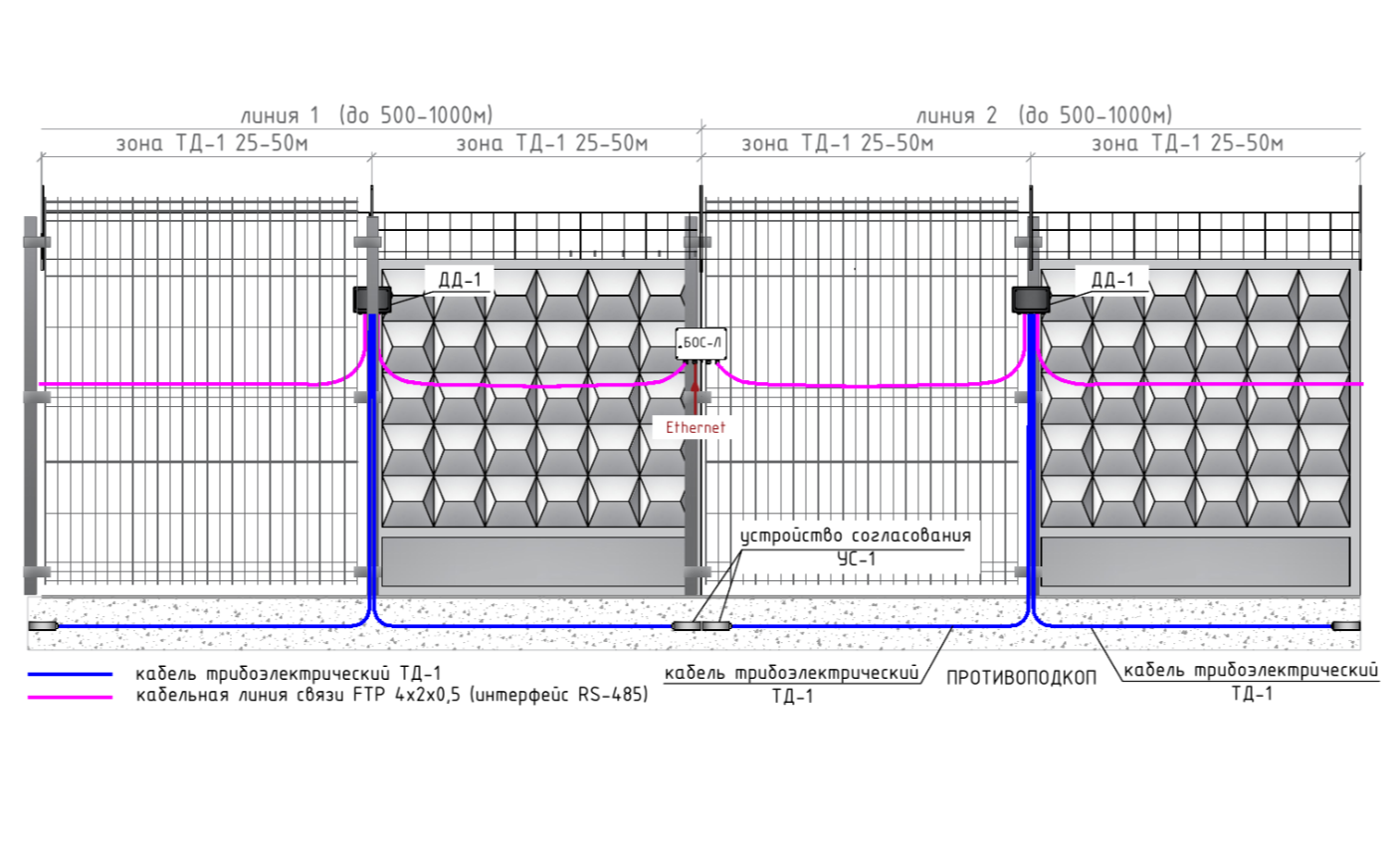

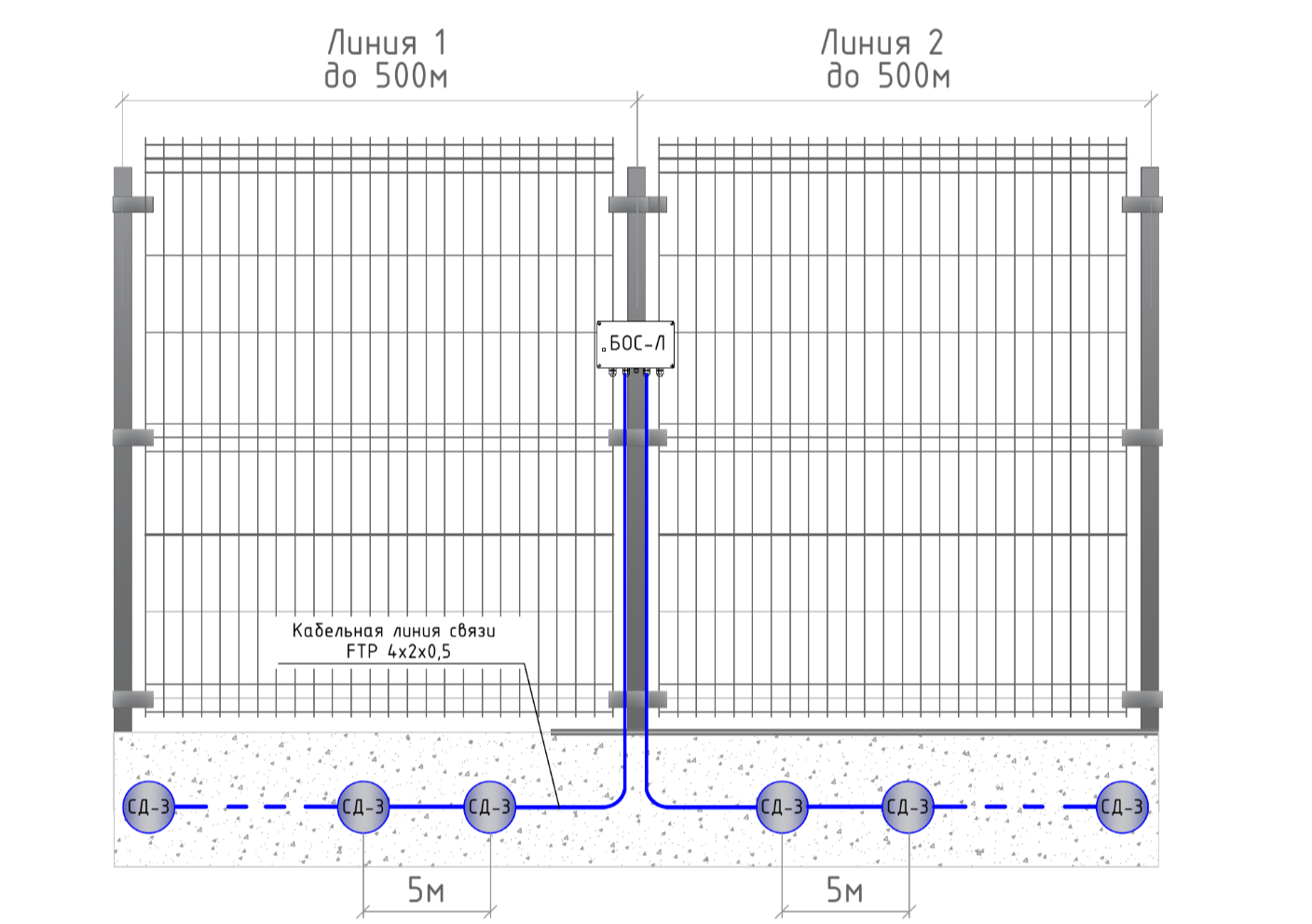

Блок обработки сигналов БОС-Л - надежное решение для небольших периметров (до 2400м, в сложных условиях до 1200м) работает с сигналами по протоколу RS-485, т.е. каждому датчику присваивается свой номер (адрес), сигнал от датчика имеет адресную метку. Таким образом нарушение периметра локализуется уже не в области чувствительного элемента, а в области конкретного адреса датчика. БОС-Л работает с: трибокабелем включенным в двухплечевой датчик ДД-1 - локализация обнаружения равна длине плеча трибоэлектрического кабеля (обычно 15-25 метров) - сигнал с адресной меткой регистрируется БОС-Л сейсмическим датчиком СД-3, где механическое воздействие на пьезоэлемент (кристалл, пьезокерамику) формирует электрический заряд, пропорциональный силе воздействия - сигнал с адресной меткой регистрируется БОС-Л акселерометрическими датчиками МЭМС ВД-3, ВД-5, ВД-5К принцип работы которых основан на смещении подвижной массы внутри датчика при воздействии ускорения - полученый сигнал с адресной меткой регистрируется БОС-Л Каждый датчик позволяет настроить индивидуально: - коэффициент усиления; - ограничение нижней рабочей частоты от 1 до 100 Гц; - ограничение верхней рабочей частоты от 100 до 400 Гц; - спектральное вычитание помехового сигнала; - режекторный фильтр 25/50/75 Гц; - диагностику потенциально опасных действий: вскрытие датчика, деформацию ограждения (в том числе перекус сетчатых ограждений) или изменение его положения в пространстве (падение, изменение угла наклона); - самодиагностику на предмет исправности датчика и чувствительного элемента. Широкий частотный диапазон работы адресных датчиков позволяет применять его на различных типах ограждения и настроить их для уверенной работы в самых сложных помеховых условиях. Типовые примеры:

БОС-Л можно интегрировать в различные системы охраны периметра, мыы рекомендуем при расширеении системы ТОПОЛЬ.

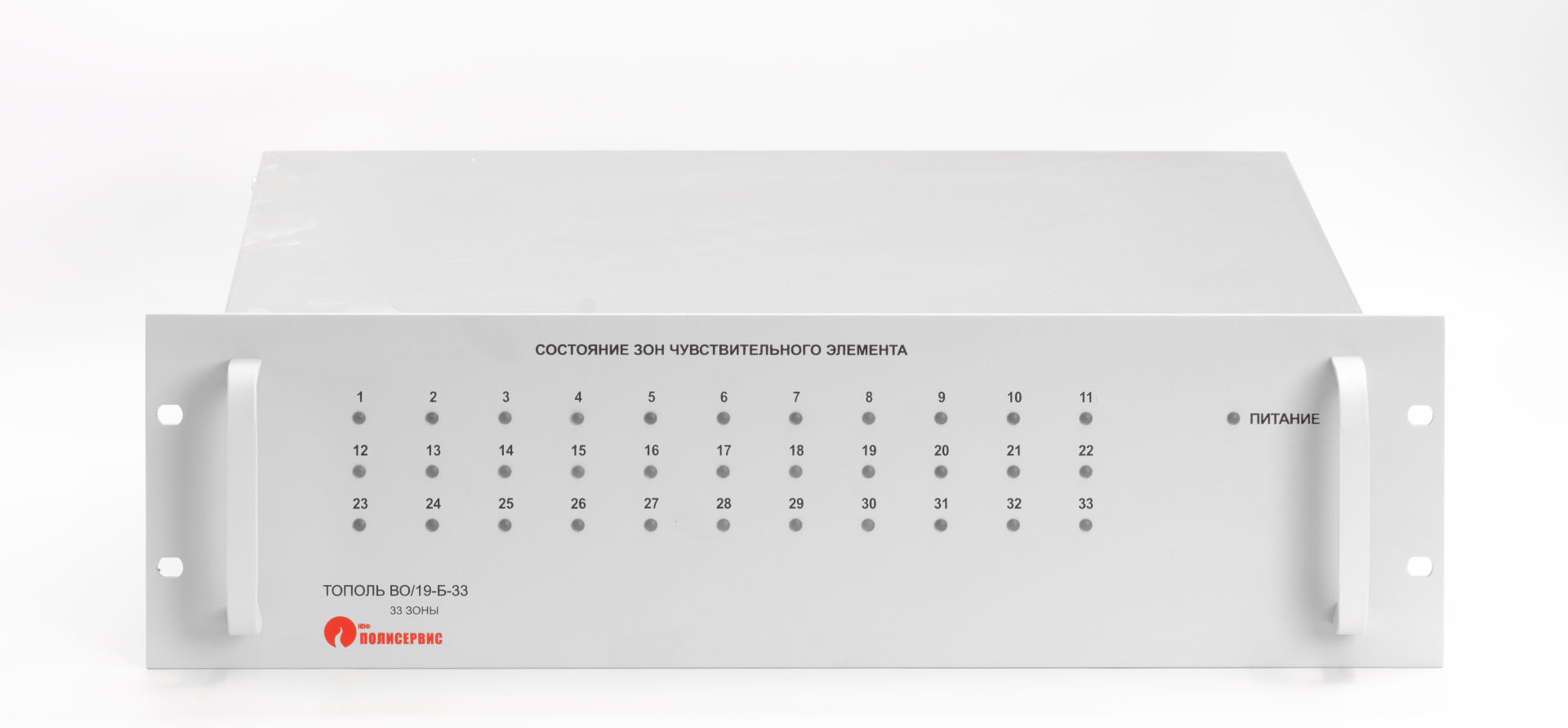

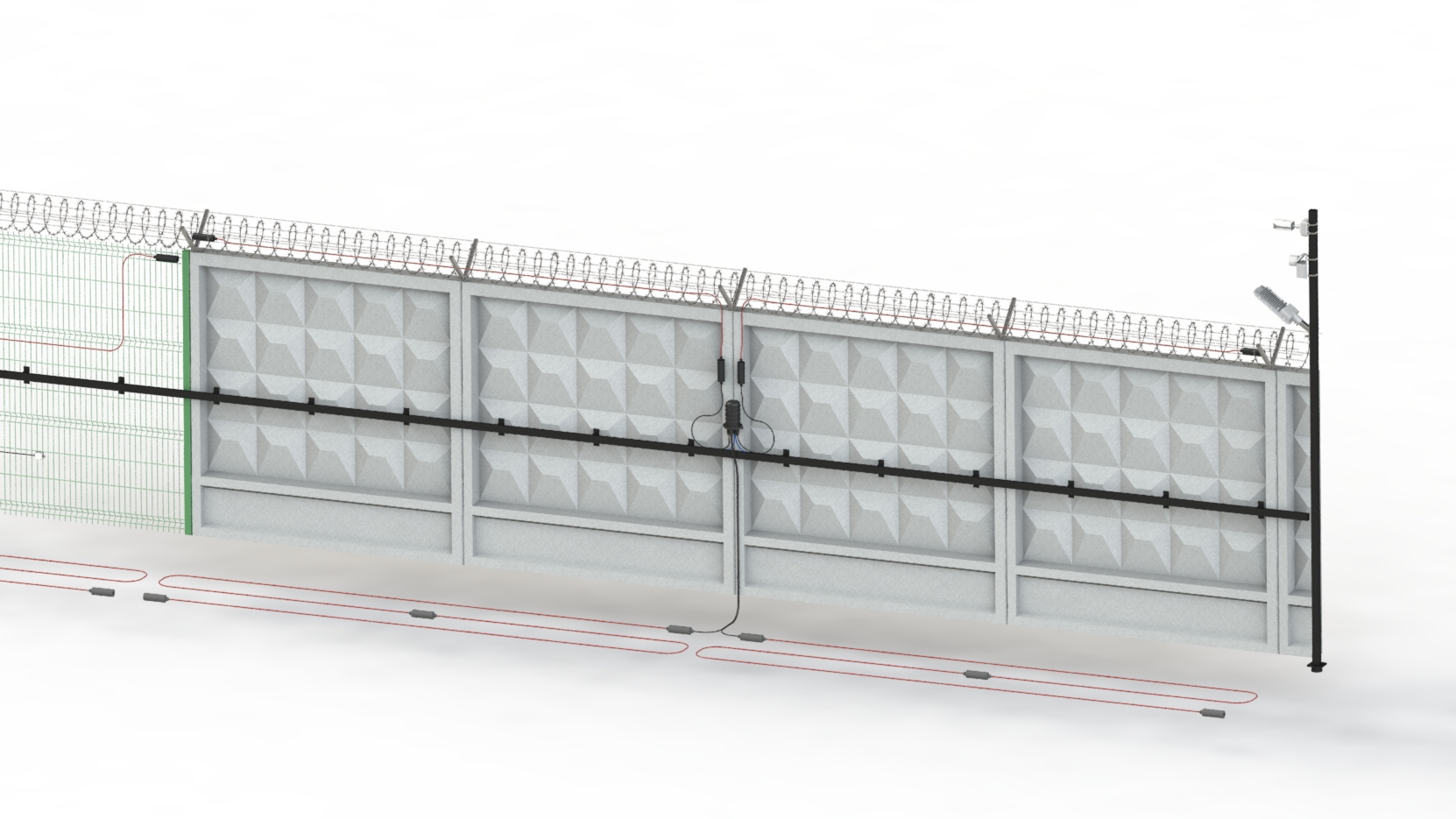

Блок обработки сигналов ТОПОЛЬ-ВО это извещатель для обнаружения вторжений, основанный на интерферометрической технологии. Световая волна от блока проходит через чувствительный элемент, а её изменённое (модифицированное) отражение анализируется блоком. Сами чувствительные элементы - обычное оптическое волокно не требующее никакого питания на объекте охраны или периметре. Подводящая жила к чувствительному элементу может иметь длину до 40 км, что позволяет размещать сам блок обработки сигналов на большом удалении от зоны контроля (охраняемой зоны). Интерферометрическая технология с использованием одномодовых волоконно-оптических сенсорных кабелей и фазового сдвига в оптическом волокне под воздействием внешних колебательных возмущений позволяет минимизировать (фильтровать) паразитные эффекты (такие как ветер, дождь, град), которые могут повлиять на на формирование сигнала тревоги. В блок подключается оптоволоконная линия (от 8 до 48 жил), которые соединяются с чувствительными одномодовыми элементомами. Благодаря ипользованию фазового сдвига для одного чувствительного элемента достаточно одной жилы от волоконно-оптического кабеля. Мы рекомендуем выбирать длину чувствительных элементов от 50 до 150 метров, что даёт возможность локализовать вторжение с достаточной точностью даже в сложных условиях (шумы дорог, железных дорог), однако физически чувствительный элемент может быть значительно более протяженным. Полисервис производит блоки с различной компоновкой, на: ТОПОЛЬ ВО-19-Б-8 - 8 зон ТОПОЛЬ ВО-19-Б-11 - 11 зон ТОПОЛЬ ВО-19-Б-22 - 22 зоны ТОПОЛЬ ВО-19-Б-24 - 24 зоны ТОПОЛЬ ВО-19-Б-33 - 33 зоны ТОПОЛЬ ВО-19-Б-48 - 48 зон где ТОПОЛЬ ВО - волоконно-оптический блок системы ТОПОЛЬ, 19 - монтажный типоразмер в стандартную 19" стойку, Б - исполнение блочное, 8 - 8 зон. Это дает возможность установить блок в серверной, КПП или административном здании и контролировать периметр без питания на удалении до 40 км, если уже имеется оптоволоконная линия или магистраль, то её можно использовать для прохождения сигнала, что сокращает время и средства на внедрение системы. Один из типовых примеров размещения:
