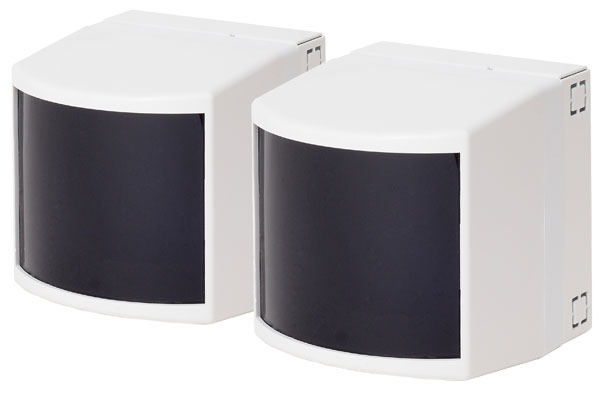

Установка ИПДЛ на Сэндвич-панели

В соответствии с пунктом 6.6.18 СП 484.1311500.2020 не рекомендуется применять линейные дымовые ИП, если не обеспечена стабильность оптической связи пары излучатель — приемник. Установка линейных дымовых ИП на сэндвич-панели запрещается

Установка ИПДЛ с некоторыми отступлениями от СП4

Производить монтаж ИПДЛ необходимо строго придерживаясь СП4:

Излучатель и приемник (приемо-передатчик и отражатель) линейного дымового пожарного извещателя следует устанавливать на стенах, перегородках, колоннах и других конструкциях, обеспечивающих их жесткое крепление, таким образом, чтобы их оптическая ось проходила на расстоянии не менее 0,1 м и не более 0,6 м от уровня перекрытия.

Примечание - Допускается размещение извещателей ниже, чем 0,6 м от уровня перекрытия, если время обнаружения достаточно для выполнения задач противопожарной защиты, что должно быть подтверждено расчетом.

Излучатель и приемник (приемопередатчик и отражатель) линейного дымового пожарного извещателя следует размещать таким образом, чтобы в зону обнаружения пожарного извещателя при его эксплуатации не попадали различные объекты. Минимальное и максимальное расстояние между излучателем и приемником либо извещателем и отражателем определяется технической документацией на извещатели конкретных типов.

При контроле защищаемой зоны двумя и более линейными дымовыми пожарными извещателями в помещениях высотой до 12 м максимальное расстояние между их параллельными оптическими осями должно быть не более 9,0 м, а оптической осью и стеной - не более 4,5 м.

В помещениях высотой свыше 12 м и до 21 м линейные извещатели, как правило, следует устанавливать в два яруса, при этом: 1. первый ярус извещателей следует располагать на расстоянии 1,5-2 м от верхнего уровня пожарной нагрузки, но не менее 4 м от плоскости пола;

2. второй ярус извещателей следует располагать на расстоянии не более 0,8 м от уровня перекрытия.

Извещатели следует устанавливать таким образом, чтобы минимальное расстояние от их оптических осей до стен и окружающих предметов было не менее 0,5 м.

Как восстановить работу ИПДЛ после выхода в режим Пожар

Для восстановления работы ИПДЛ после выхода извещателя в режим Пожар необходимо сбросить питание на приёмнике и подать его вновь. Требование удержания извещения Пожар до сброса питания прописано в ГОСТ Р53325-2012

Какое количество отражателей нужно устанавливать в зависимости от расстояния установки ИПДЛ Д1

Необходимое количество отражателей в зависимости от расстояния: - от 8 до 50 м при одном отражателе (входит в комплект поставки); - от 50 до 75 м при двух отражателях (докупить 1 отражатель); - от 75 до 100 м при четырёх отражателях (докупить 3 отражателя

Какой номинал резисторов нужно устанавливать для добавочного и оконечного сопротивлений для разных ППКП

Номиналы Rок и Rдоб резисторов указываются в руководствах пользователя для используемых ППКП

Имитация выхода ИПДЛ в режим Неисправность

Проверить правильность работы ИПДЛ в режиме юстировки можно используя кнопку «ТЕСТ». Для этого, нужно нажать и удерживать кнопку «ТЕСТ» в течении 20-30 секунд, что приведёт к уменьшению мощности на 100% и соответственно, уменьшению на вольтметре уровня сигнала до 0 В.

В дежурном режиме смоделировать выход ИПДЛ в режим «Неисправность» можно следующим образом: 1. С помощью выносной кнопки «ТЕСТ»; 2. Полностью перекрыть передатчик ИПДЛ непрозрачным предметом на время 20-30 с.

После устранения «Неисправности» ИПДЛ самостоятельно перейдёт в дежурный режим.

Имитация выхода ИПДЛ в режим Пожар

Проверить правильность работы ИПДЛ в режиме юстировки можно используя кнопку «ТЕСТ». Для этого нужно нажать и удерживать кнопку «ТЕСТ» в течении 10 секунд, что приведёт к уменьшению мощности на 50% и соответственно, уменьшению на вольтметре уровня сигнала в 2 раза.

В дежурном режиме смоделировать выход ИПДЛ в режим «Пожар» можно следующим образом:

1. С помощью выносной кнопки «ТЕСТ»;
2. Частично перекрыть передатчик ИПДЛ непрозрачным предметом на время 15 с, при этом, уровень перекрытия передатчика зависит о выставленного порога, чем выше выставлен порог срабатывания, тем большую площадь передатчика нужно перекрыть.

После перехода прибора любым из методов в режим «Пожар» в дежурном режиме, нужно произвести сброс питания на приёмнике. Требование удержания извещения Пожар до сброса питания прописано в ГОСТ Р53325-2012.

Ложные срабатывания ИПДЛ, в следствии юстировки «только по светодиодам»

При возникновении ложных срабатываний ИПДЛ, в первую очередь нужно произвести повторную юстировку приборов. Для этого, потребуется перевести ИПДЛ в режим юстировки переключателем 1 в положение «ON» на блоке переключателей, установить необходимое расстояние от приёмника до передатчика на блоке излучателя.
Произвести предварительную юстировку ИПДЛ с помощью светодиодов, после этого, необходимо продолжить настройку ИПДЛ при помощи вольтметра или мультиметра. При этом, обязательно настраивать как приёмник, так и передатчик. После чего установить верхнюю крышку на передатчике.
На приёмнике установить переключатель «1» в положение «OFF», и в течении первых 20 секунд надеть верхнюю крышку на приёмнике, далее, не перекрывая рабочую поверхность ИПДЛ дождаться перехода извещателя в дежурный режим.

Где я могу посмотреть инструкцию на ИПДЛ-Д-II/4P старого образца, квадратный, с надписью Полисервис? Инструкция на ИПДЛ-Д-II/4P старого образца в разделе “Документы” на этой странице

Подскажите, чем может быть вызвана «плавающая неисправность»- переход одного их 2-х ИПДЛ в шлейфе в режим неисправности.(Индикатор HL1 на БП мигает с периодом 1 сек). Снятие/постановка ШС на ППК не помогает. В чем может быть причина, где искать?

Можно сделать следующие предположения о ложных срабатываниях (формирования извещений ПОЖАР, НЕИСПРАВНОСТЬ) извещателей пожарных дымовых линейных ИПДЛ-Д-II/4р:

• Факторы механического воздействия на извещатели. Это могут быть незначительные температурные, под действием ветровых или других нагрузок, отклонения или вибрация оснований, на которых установлены извещатели. Особенно чувствителен к таким воздействиям излучатель. Если излучатель установлен непосредственно на металлический лист стены, то он легко деформируется по указанным выше причинам. Аналогично, могут влиять и въездные ворота, если излучатель установлен рядом с ними.
• Факторы электрического воздействия. В основном они проявляются в виде коммутационных помех в цепях питания и шлейфах при резком изменении тока нагрузки в силовых цепях (включение/выключение мощных электродвигателей, пускателей ламп освещения, сварке и т.п.).
• Внешнее воздействие оптических помех, аналогичных воздействию дыма. Это может быть засветка мощными лампами или солнечным светом. При движении автокары или грузовика могут быть выбросы дыма, вызывающие срабатывание.
• Аналогичное воздействие создают облака пара, возникающие при открывании дверей или выбросы других газов. Образование инея, выпадение росы на поверхности линзы, загрязнение фильтра приводит к изменению чувствительности извещателя и снижению устойчивости. Появление различного рода предметов (птиц, садящихся на блоки, работающих кранов и т.п.) в зоне действия извещателя, а также скопления насекомых на поверхностях фильтров может также привести к ложным срабатываниям. Пролет птицы, закрытие луча на время менее 1 с не влияет на работу.

Для устранения влияния перечисленных факторов на нормальную работу извещателей необходимо:

• Периодически, не реже одного раза в полгода, проверять крепление и юстировку извещателей. При необходимости провести их настройку.
• Один раз в три месяца удалять пыль и загрязнение с фильтров излучателя и приемника.
• Контролировать качество питания извещателей.
• При возникновении ложных срабатываний определить причину их возникновения и устранить ее.
• При отсутствии явных причин ложных срабатываний увеличить уровень порога срабатывания).
