Модуль УЗА предназначен для защиты аккумуляторных батарей, установленных в источник резервированного электропитания, от глубокого разряда и короткого замыкания.
Устройство включается в разрыв цепи между источником резервированного электропитания и нагрузкой.
При разряде АКБ ниже допустимого уровня устройство размыкает цепь питания нагрузки до восстановления нормального напряжения на АКБ.
В случае короткого замыкания (перегрузки) выходной линии устройство также разрывает цепь питания нагрузки. После устранения неисправности питание нагрузки автоматически восстанавливается.

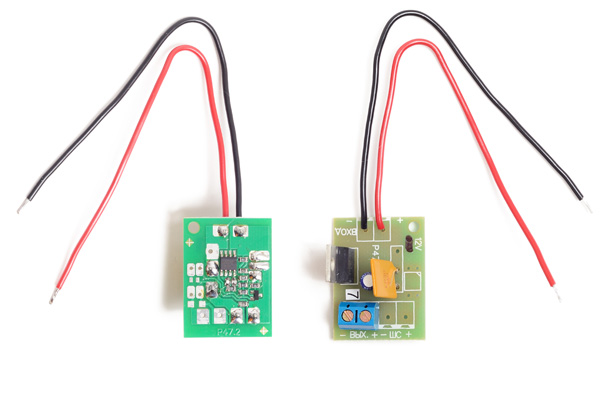

Выполнен в виде бескорпусного модуля. Устанавливается внутрь любых типов источников резервированного электропитания.
Габаритные размеры платы: 35 x 26 x 30 мм
Падение напряжения при номинальном токе: не более 0,1 В
Остаточное напряжение на нагрузке: не более 0,65 В
| Наименование | Напряжение АКБ,В | Напряжение отключения нагрузки,В | Напряжение подключения нагрузки,В | Ток срабатывания защиты,А |
|---|---|---|---|---|
| УЗА-12П-5 | 12 | 10,0±0,2 | 12,5±0,2 | 5 |
| УЗА-12П-10 | 12 | 10,0±0,2 | 12,5±0,2 | 10 |
| УЗА-24П-5 | 24 | 20,0±0,2 | 24,6±0,2 | 5 |
| Характеристики | |
|---|---|
| Тип прибора | Модуль защиты АКБ |
| Напряжение АКБ, В | 24 |
| Напряжение отключения нагрузки, В | 20,0±0,2 |
| Напряжение подключения нагрузки, В | 24,6±0,2 |
| Ток срабатывания защиты, А | 5 |
| Габаритные размеры, мм | 35х26х30 |
| Температура эксплуатации, °C | -10..+40 |
| Артикул | 00-00003774 |
| Цена | РРЦ: 410,00 рублей с НДС |
| Приборы | Фото | Напряжение АКБ, В | Напряжение отключения нагрузки, В | Напряжение подключения нагрузки, В | Ток срабатывания защиты, А | Цена |
|---|---|---|---|---|---|---|
| Модуль УЗА-12П-5 |  |
12 | 10,0±0,2 | 12,5±0,2 | 5 | 410,00 руб. |
| Модуль УЗА-12П-10 |  |
12 | 10,0±0,2 | 12,5±0,2 | 10 | 410,00 руб. |
| Модуль УЗА-24П-5 | |
24 | 20,0±0,2 | 24,6±0,2 | 5 | 410,00 руб. |
