Охранные извещатели для любого типа ограждений

Мы производим охранные извещатели с разными физическими принципами работы:
волоконно-оптические, трибоэлектрические, точечные на основе MEMS акселерометров и пьезоэлектрики

/ Каталог продукции / Вибрационно-сейсмические извещатели

Волоконно-оптический ТОПОЛЬ ВО

  • Неограниченная протяженность охраняемого периметра
  • Система охраны периметра не чувствительная к грозам и электромагнитным наводкам
  • Максимально простой и удобный монтаж, автоматическая пуско-наладка и удалённое сопровождение объекта
  • Не требует питания на охраняемом периметре, в центральный блок может быть встроен источник бесперебойного питания
  • Возможность продолжительной автономной работы от АКБ за счет потребления менее 500 Ватт на 5 километров периметра
  • В комплекте автоматизированное рабочее место и система фото и видео верификации событий
  • Полностью интегрирована в систему охраны “Тополь”

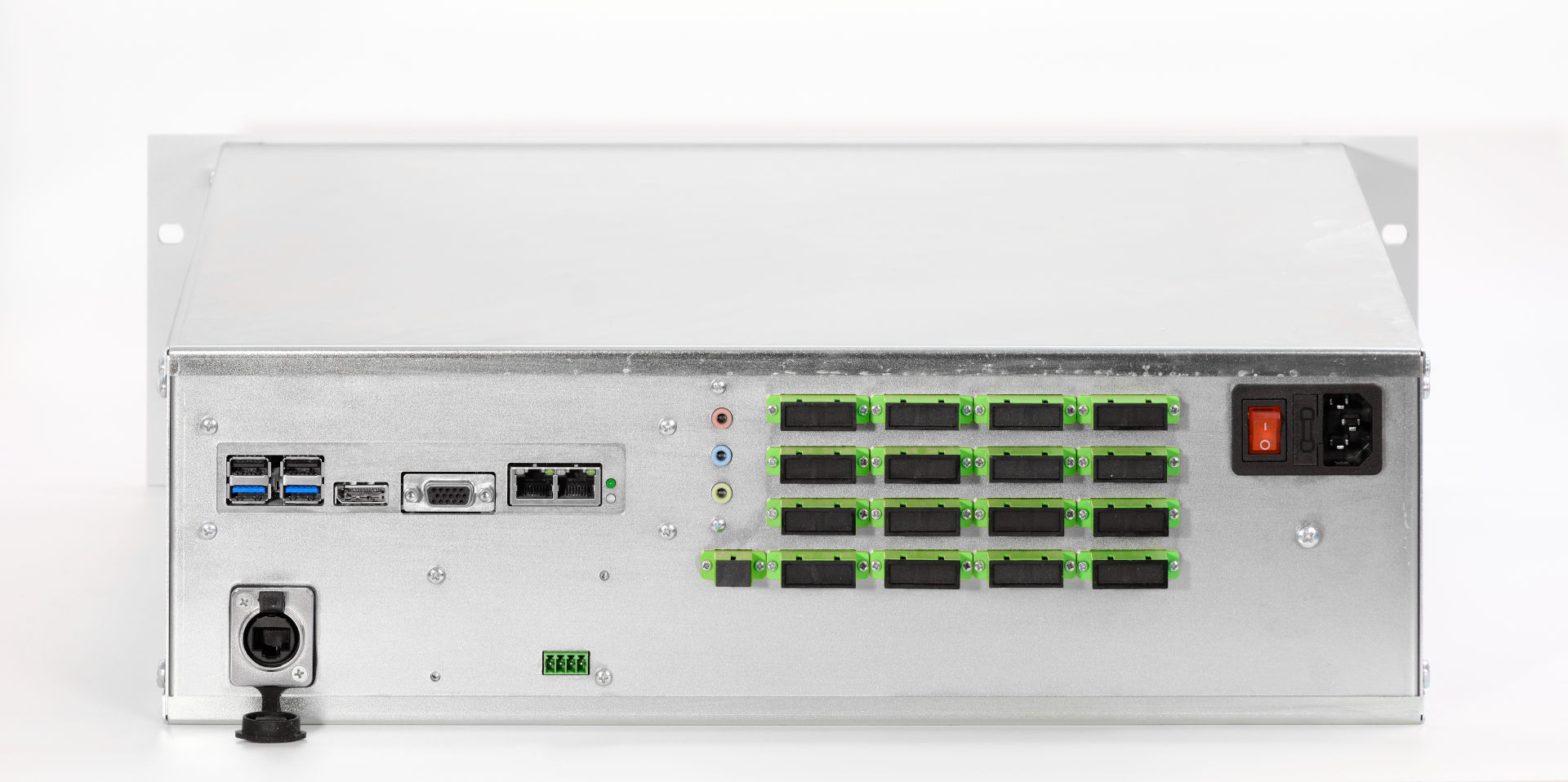

Волоконно-оптические центральные блоки обработки данных дополнительно к цифровым линиям сбора данных позволяют использовать оптоволоконные вибрационный и сейсмический чувствительные элементы, расположенные на ограждении или в грунте на протяжении охраняемого периметра. Данные чувствительные элементы не требуют питания на ограждении и позволяют не только значительно сократить затраты на кабельную продукцию и монтаж, но и сильно упростить резервирование электропитания рубежа охраны т.к. для этого потребуется обеспечить резервированным питанием только центральный блок обработки.



ТОПОЛЬ ВО 19-Б-8 Готовая система "под ключ" на 8 зон охраны общей протяженностью до 800-1600 метров
ТОПОЛЬ ВО 19-Б-11 Готовая система "под ключ" на 11 зон охраны общей протяженностью до 1100-2200 метров
ТОПОЛЬ ВО 19-Б-22 Готовая система "под ключ" на 22 зоны охраны общей протяженностью до 2200-4400 метров
ТОПОЛЬ ВО 19-Б-24 Готовая система "под ключ" на 24 зоны охраны общей протяженностью до 2400-4800 метров
ТОПОЛЬ ВО 19-Б-33 Готовая система "под ключ" на 33 зоны охраны общей протяженностью более 3300 метров
ТОПОЛЬ ВО 19-Б-48 Готовая система "под ключ" на 48 зон охраны общей протяженностью более 4800 метров

Адресные вибрационные и сейсмические датчики

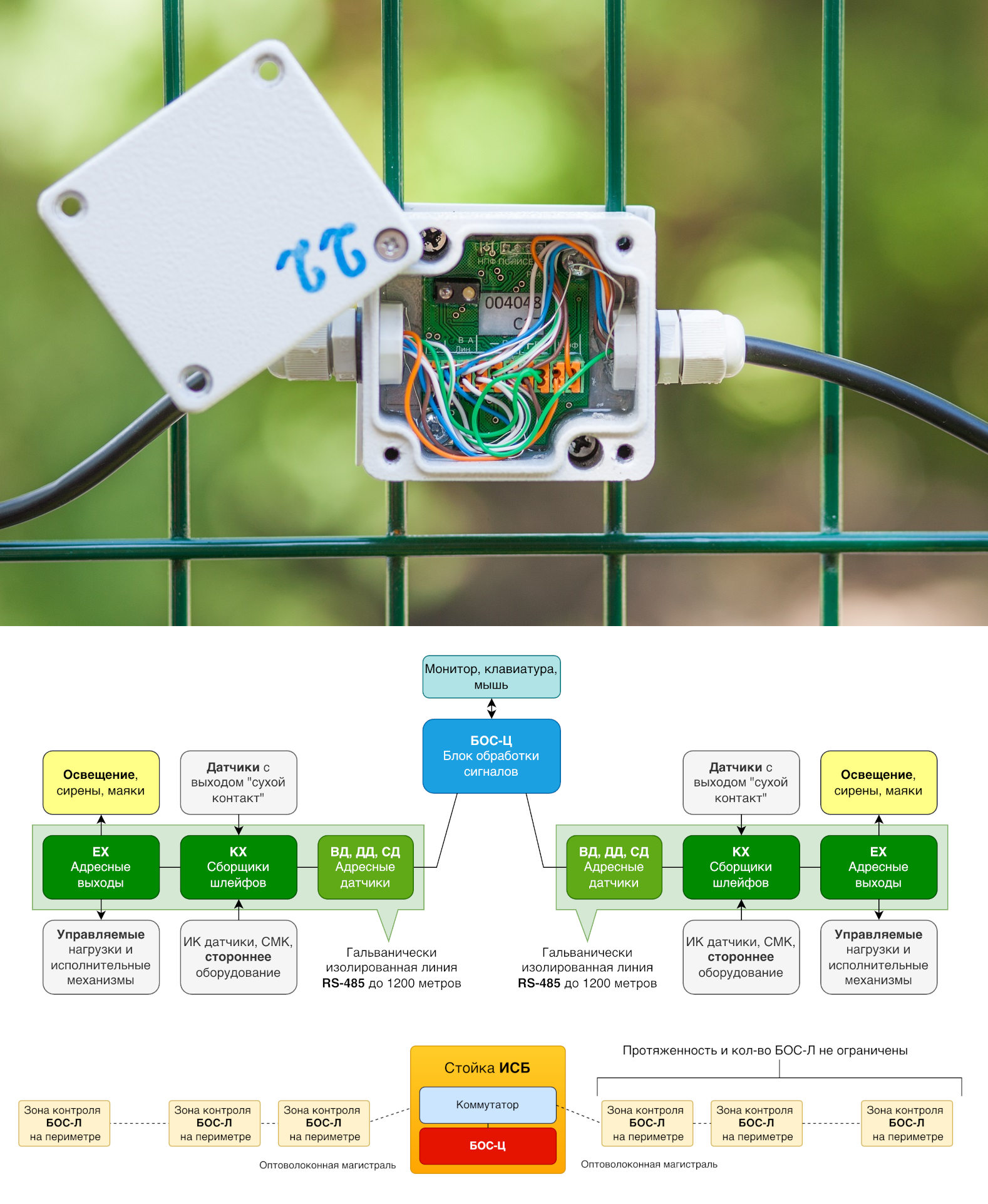

Адресные датчики подключаются к блокам управления по линиям RS-485 как напрямую, так и через оптоволоконные линии связи с помощью линейных блоков обработки БОС-Л, позволяя организовать протяженную и насыщенную систему охраны, используя минимум кабельных трасс.

В минимальном варианте для построения системы достаточно центрального БОСа, к которому можно подключать гальванически изолированные линии RS-485 протяженностью до 1 километра каждая с цифровыми адресными датчиками, сборщиками сухих контактов КХ-6-3 и контроллерами управляемых выходов ЕХ-6-3.

Для масштабирования системы используются специальные блоки БОС-Л, которые позволяют подключать к системе через локальную вычислительную сеть дополнительное оборудование как непосредственно к самому БОС-Л, так и формируя новые линии RS-485.

Приборы ТипНазначениеТочность обнаруженияСертификат транспортной безопасностиКол-во датчиков в одной линииРасширенный частотный диапазонЦена
ВД-3 Адресные вибродатчики на MEMS акселерометрахОграждения из сетки, профлиста, дерева3-9 метровНетДо 100Нет По запросу
ВД-5 Адресные вибродатчики на MEMS акселерометрахОграждения из сетки, профлиста, дерева3-9 метровДаДо 100Нет По запросу
ВД-5-К Адресные вибродатчики на MEMS акселерометрахОграждения из сетки, профлиста, дерева3-9 метровДаДо 100Да По запросу
ДД-1 Адресные датчики с трибоэлектрическим кабельным чувствительным элементомКолючая лента, мягкие козырьки15 метровДаДо 100 шт., до 1 кмНет По запросу
СД-3 Сейсмические датчики с пьезоэлектрическим элементом с механическом усилителемНевидимый рубеж в грунте5 метровДаДо 100Нет По запросу
Линейный БОС Линейный блок обработки сигналовПодключение датчиков к БОС-Ц через ЛВСот 5 метровДа2 линии по 1200 метровДа По запросу

Извещатель БОС-1

Наша самая бюджетная система для построения периметров небольшой и средней протяженности
От 2 до 36 зон охраны протяженностью до 300 метров каждая.

Датчики Трибоэлектрические, вибрационные и сейсмические чувствительные элементы для блоков обработки данных

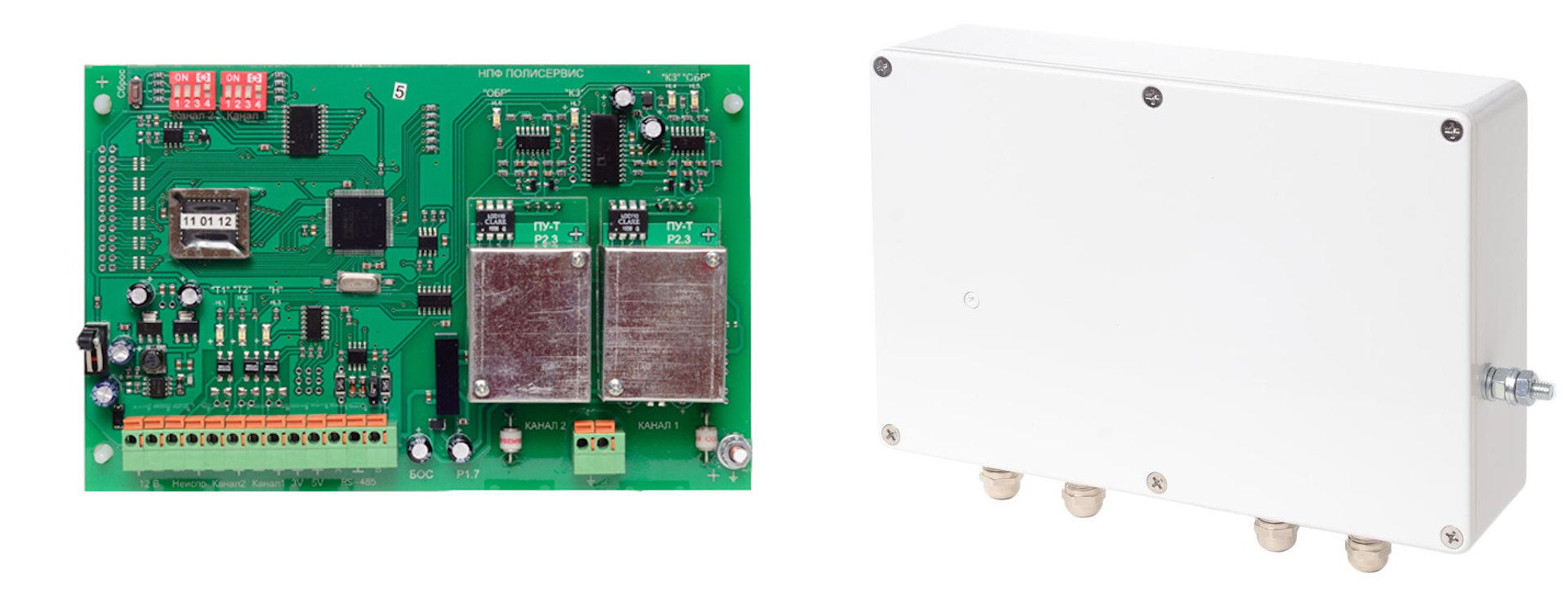

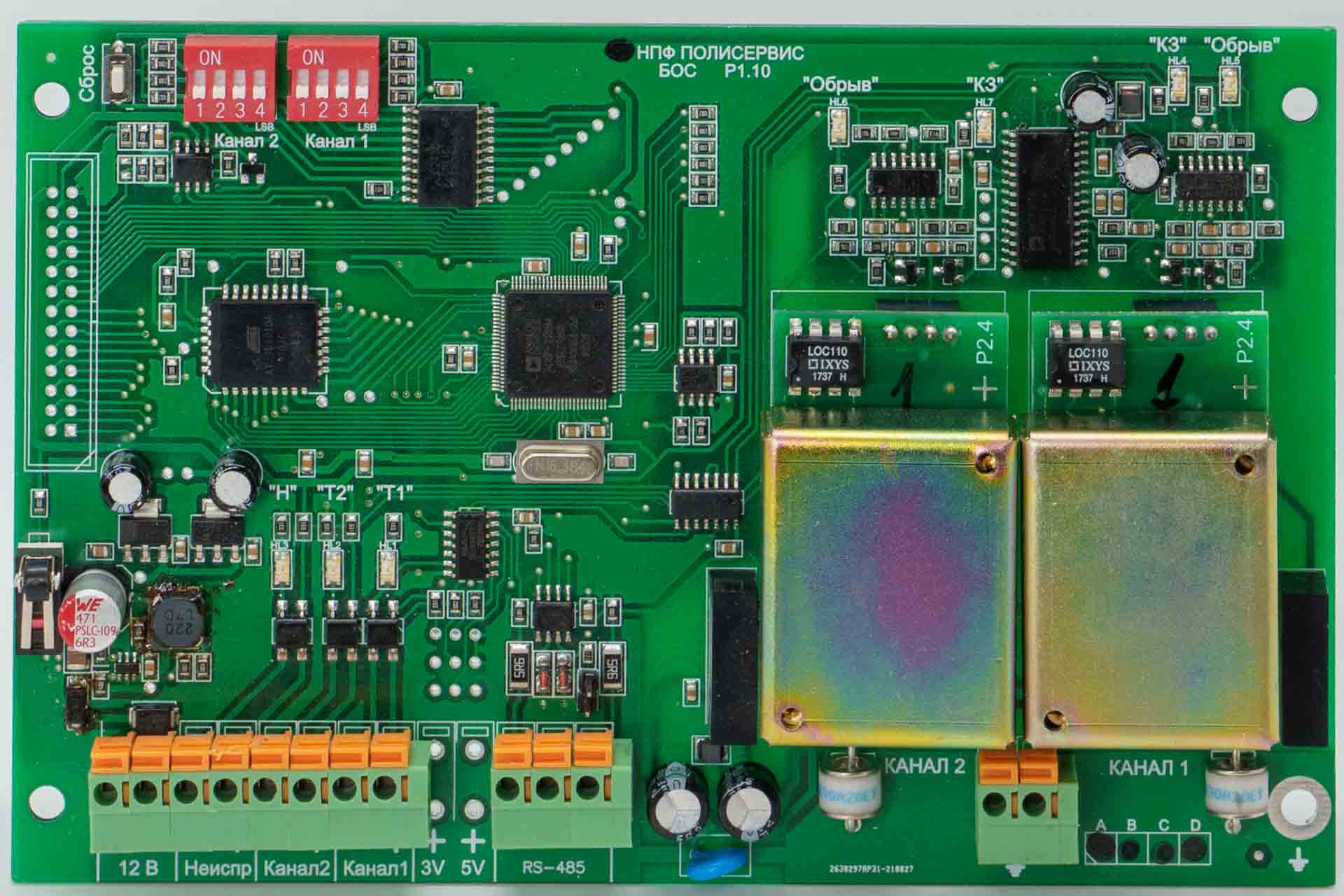

Узел обработки БОС-1 Блок обработки на 2 зоны охраны с возможностью подключения к сети RS-485
Модули для БОС-1 Трибоэлектрические, вибрационные и сейсмические чувствительные элементы для блоков обработки данных
Корпуса для БОС-1 Корпуса для узла обработки сигналов БОС-1.

Аксессуары

Аксессуары для извещателей

Пластина монтажная для G-212_G-113
Пластина монтажная для G-269_G-124
Пластина монтажная для ВД
Разветвитель RS-485 - RS-485 Модуль повторителя-разветвителя RS-485/RS-485/RS-485G

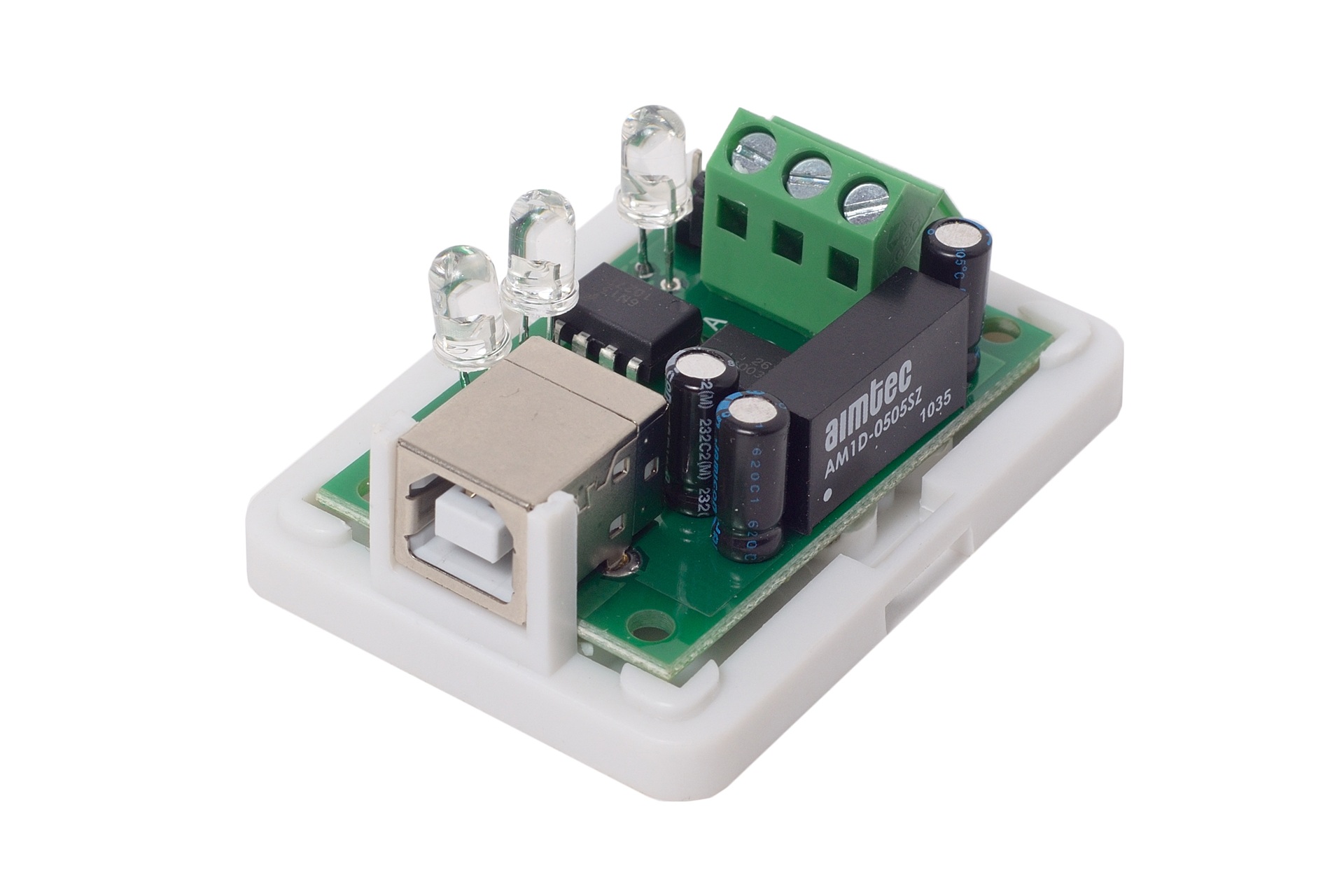

Конвертер USB - RS-485 Конвертер интерфейсов USB/RS-485G предназначен для подключения персонального компьютера (ПК) через USB порт к техническим средствам системы охранной сигнализации ТОПОЛЬ.
Плата концентратора шлефов КХ-6-1 Концентратор выполняет следующие функции:
- прием сигналов о состоянии управляющих устройств и извещателей по шести шлейфам сигнализации;
- преобразование информации, полученной в виде шестиразрядного кода, в последовательный код и его дальнейшую передачу по трехпроводной линии связи RS 485 в расширитель ЕХ-6-1, расположенный на удаленном расстоянии;
- отображение информации о состоянии шлейфов и линии связи RS-485 единичными индикаторами, расположенными на плате концентратора.
Плата расширителя шлейфов ЕХ-6-1 Расширитель выполняет следующие функции:
- прием команд, поступающих от узла обработки сигналов (БОС-1) или концентратора КХ-6-1 по линии интерфейса RS485;
- преобразование команд, полученных в виде последовательного кода, в шестиразрядный код, соответствующий состоянию выходных реле, для управления внешними устройствами;
- передачу информации о состоянии расширителя в БОС по линии RS-485 и далее по локальной вычислительной сети (ЛВС) в систему сбора и обработки информации (ССОИ);
- отображение информации о состоянии выходных реле и линии связи единичными индикаторами, расположенными на плате расширителя.

Документы, сертификаты, паспорта
