Принцип работы пассивных ИК-извещателей

Пассивные инфракрасные извещатели ИД — это устройства, которые обнаруживают движение в охраняемой зоне путем регистрации изменений интенсивности инфракрасного излучения от движущихся объектов.

Основные компоненты

• Оптическая система — формирует диаграмму направленности и определяет форму зоны обнаружения
• Пироприемник — чувствительный элемент, регистрирующий тепловое излучение
• Блок обработки сигналов — анализирует полученные данные и формирует сигнал тревоги

Принцип действия

Работа извещателей основана на регистрации изменений интенсивности инфракрасного излучения в диапазоне 5–15 мкм, что соответствует тепловому излучению объектов при температуре 20–40°C.

Процесс работы включает следующие этапы:

1. Оптическая система фокусирует ИК-излучение на пироприемник
2. Пироприемник преобразует тепловое излучение в электрический сигнал
3. Блок обработки анализирует изменения сигнала
4. При обнаружении движения формируется сигнал тревоги

Извещатели ИД используют дифференциальный принцип работы, что позволяет:

• Подавлять помехи от изменения температуры фона
• Нивелировать влияние световых и электромагнитных помех
• Исключать ложные срабатывания

Извещатели ИД используются для построения периметральных рубежей охраны объектов, протяженных участков местности, фасадов жилых и промышленных зданий, а также внутри помещений.

Извещатели ИД способны работать в самых сложных помеховых условиях в широком диапазоне температур окружающей среды от -55 до +55℃.

Извещатели имеют выход типа “сухой контакт” что позволяет подключать их к любым охранным пультам и сборщикам шлейфов.

Извещатели серии ИД2

Расширенные возможности обнаружения извещателей серии ИД2:
- Двухпороговый основной режим – извещение «Тревога» формируется при пересечении нарушителем обоих лучей диаграммы направленности независимо от направления движения.
- Двухпороговый с определением направления движения – извещение «Тревога» формируется только тогда, когда направление движения нарушителя совпадает с заданным.
- Однопороговый – извещение «Тревога» формируется при достижении сигналом обнаружения хотя бы одного порога. Такой режим позволяет фиксировать попытки преодоления охраняемого рубежа. Извещатель срабатывает, если нарушитель вошел в зону действия одного из лучей и повернул обратно.

Варианты исполнения

• исп.5 имеет расширенный температурный диапазон от -55 до +55 градусов Цельсия
• -1 имеет два шлейфа передачи извещения “Тревога” для формирования рубежей охраны повышенной помехозащищенности.

Назначение извещателя

Извещатель реагирует на изменение уровня инфракрасного (ИК) излучения в результате перемещения человека в зоне обнаружения (ЗО) и формирует извещение о тревоге при обнаружении перемещения стандартной цели (человека) в ЗО извещателя. Извещатель может использоваться в закрытых помещениях и на открытых площадках для построения рубежей охраны, защиты протяженных периметров, жилых и промышленных зданий.

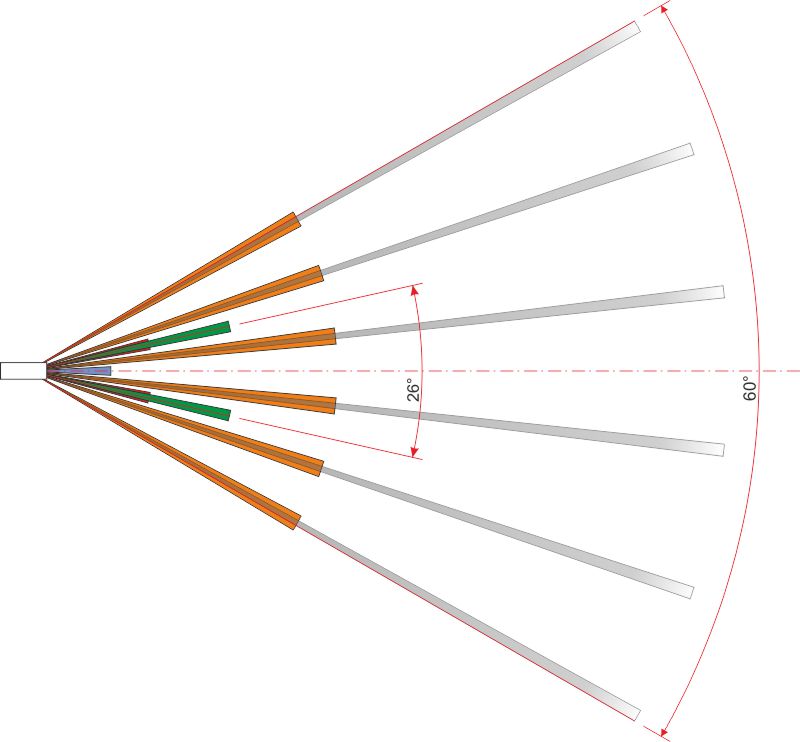

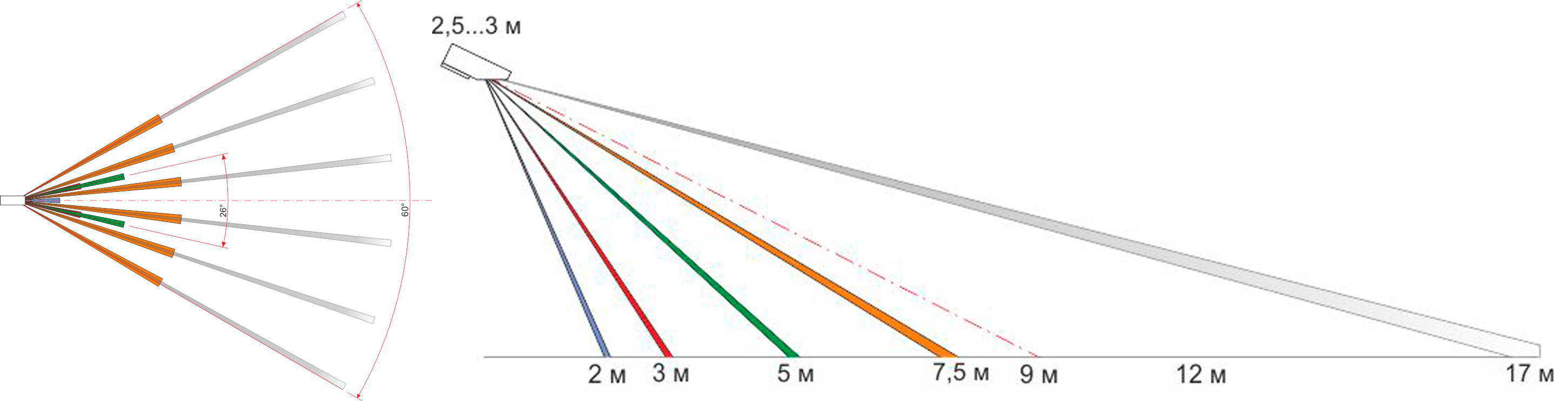

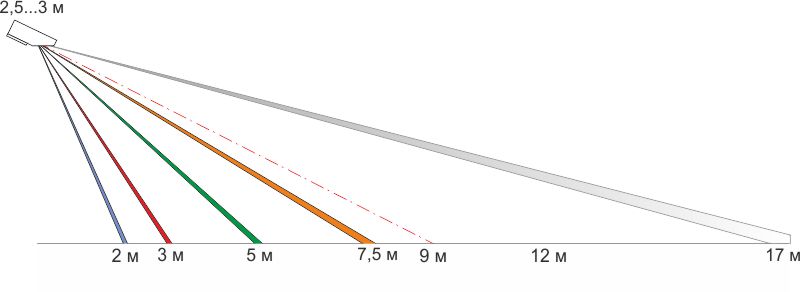

Форма ЗО – веерная, с шестью лучами и пятью секторами по вертикали.

Извещатель сохраняет работоспособность в условиях внешних воздействующих факторов:

• температура окружающей среды:
• для ИД2-12Е – от минус 40 °С до плюс 55 °С;
• для ИД2-12Е исп. 5 – от минус 55 °С до плюс 55 °С.

Извещатель обеспечивает передачу извещений в прибор приемно-контрольный (ППК) посредством коммутации шлейфов сигнализации (ШС) оптронным ключом (реле).

Извещатель передает извещение о работе: - в дежурном режиме - замкнутым состоянием контактов реле; - в режимах «Тревога» и «Неисправность» - разомкнутым состоянием контактов реле.

Параметры реле, формирующего сигнал тревоги:

Извещатель формирует извещение о тревоге при пересечении под прямым углом ЗО со скоростью от 0,1 до 7,0 м/с.

Извещатель не формирует извещение о тревоге при перемещении в ЗО мелких животных (вторичная стандартная цель по ГОСТ Р 50777, аналог мыши).

Извещатель формирует извещение неисправности: - при снижении напряжения электропитания ниже 8 В; - при полном отсутствии напряжения электропитания.

Извещатель рассчитан на работу в непрерывном круглосуточном режиме.

Устройство и работа

Конструктивно извещатель выполнен в виде разборного (на основание и крышку) алюминиевого корпуса с козырьком, закрепленного на кронштейне, который обеспечивает возможность ориентирования изделия в пространстве относительно горизонтальной и вертикальной осей.

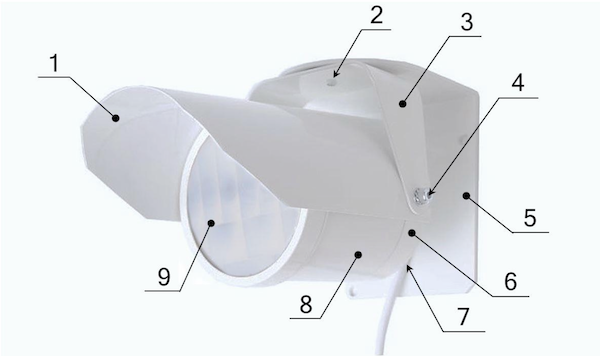

Общий вид извещателя

1 – козырек;
2 – винтовое соединение для ориентирования
извещателя по горизонтали;
3 - кронштейн;
4 – винтовое соединение для ориентирования
извещателя по вертикали;
5 – угольник;
6 – задняя крышка извещателя;
7 – кабельный ввод;
8 – основание извещателя;
9 – линза Френеля.

Кронштейн закреплен на внутренней стороне угольника с помощью винтового соединения (см. рисунок 1. 2 , поз. 2), которое позволяет ориентировать изделие по горизонтали относительно вертикальной оси на угол ±90°.

Винтовое соединение поз. 4 позволяет ориентировать извещатель по вертикали относительно горизонтальной оси в диапазоне от +15° до - 45°.

Внешняя сторона угольника предназначена для установки извещателя на перекрытиях, стенах и других строительных конструкциях зданий и сооружений, а также на технологическом оборудовании с помощью крепления на четыре шурупа.

Кабель, осуществляющий питание извещателя и связь с ППК, вводится через кабельный ввод, расположенный в основании.
Кабель фиксируется после монтажа к соответствующим клеммным колодкам извещателя.

Корпус извещателя состоит из основания и крышки. В торце основания находится линза, являющаяся также оптическим фильтром, защищающим извещатель от паразитных засветок и агрессивных факторов внешней среды.

Перемычки, устанавливаемые на плате, предназначены для выбора режимов работы извещателя и регулировки параметров.

Перемычка ИНД/LED позволяет отключать светодиодный индикатор для обеспечения скрытности извещателя. При удаленной перемычке ИНД/ LED светодиодный индикатор отключается.
Перемычки П1/Т1 и П2/Т2 позволяют выбрать один из следующих вариантов формирования извещения «Тревога»: - при переходе ЗО слева или справа; - при входе в ЗО слева или справа без перехода; - при переходе ЗО слева от поля зрения; - при переходе ЗО справа от поля зрения.

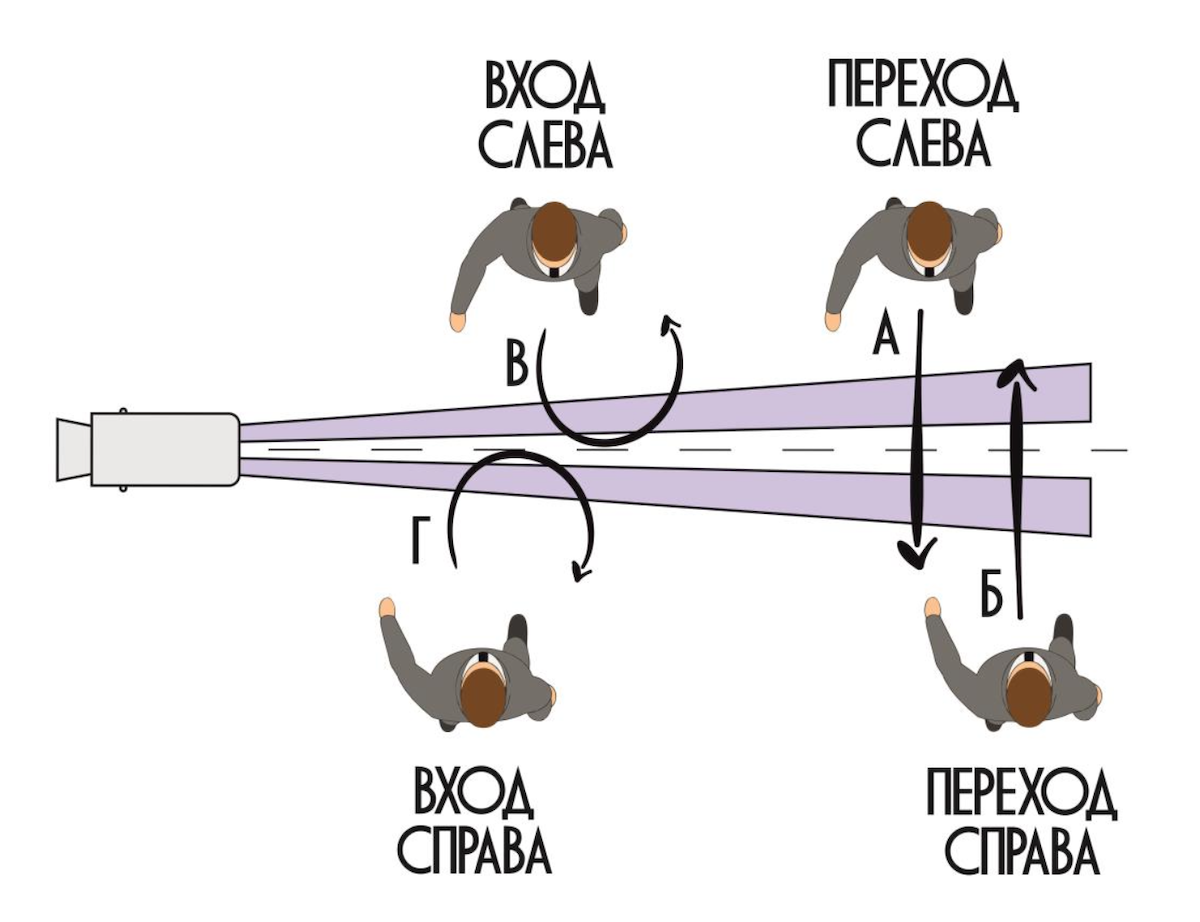

Варианты пересечения ЗО показаны на рисунке:

Зависимость выбора варианта формирования извещения «Тревога» от наличия перемычек П1/Т1 и П2/Т2 приведена в таблице:

Потенциометр ПОРОГ/LEVEL предназначен для регулировки чувствительности извещателя.
Вращение потенциометра ПОРОГ/LEVEL по часовой стрелке уменьшает порог срабатывания (увеличивает чувствительность извещателя).

При размещении извещателя необходимо соблюдать следующие ограничения:

• извещатель допускается устанавливать только на твердую ровную поверхность. Запрещается устанавливать извещатель на поверхности, подверженные вибрации, на движущиеся поверхности, а также на конструкции, сооруженные на мягком грунте;
• не следует устанавливать извещатель по направлению восхода и захода солнца, чтобы избежать попадания солнечных лучей непосредственно на линзу извещателя. Солнечные лучи могут привести к ложным срабатываниям. Для дополнительной защиты от солнца в дневное время в извещателе предусмотрен козырек;
• солнце, отраженное от водной глади, может привести к нежелательным последствиям;
• в ЗО извещателя не должны находиться предметы, которые могут быстро изменять свою температуру под воздействием различных факторов (косвенный нагрев, нагрев на солнце, нагрев и охлаждение от потоков воздуха и т.д.);
• в ЗО извещателя не должны находиться посторонние предметы, деревья и кусты. Траву необходимо скашивать в зоне обнаружения и на расстоянии 2 м от нее.

Посторонние предметы и объекты в ЗО могут создать затенения, в которых будет затруднено определение перемещения нарушителя;
