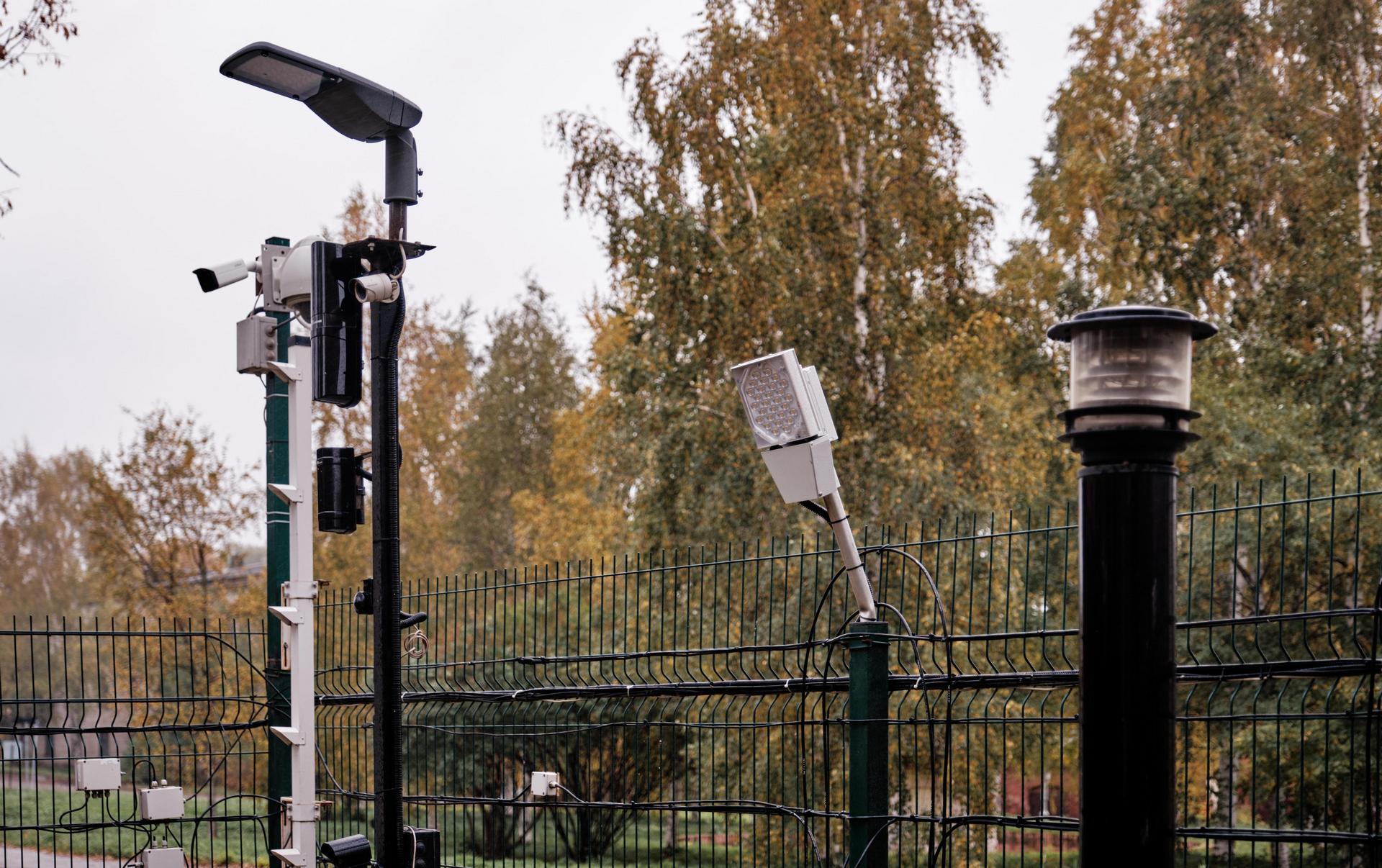

Система периметрального освещения Тополь позволяет организовать умное управление светильниками и одновременно построить систему периметральной сигнализации.

Модули управления освещением можно использовать как в составе системы охранной сигнализации “Тополь”, так и с отдельным пультом ЦБОС.

Система легко масштабируется от управлением одним фонарём до линии на тысячи светильников протяженностью в десятки и даже сотни километров, при этом унификация с охранными блоками управления делает её одной из самых доступных на рынке

Базовый комплект системы состоит из модулей управления освещением ЕХ и центрального блока (ЦБОС)

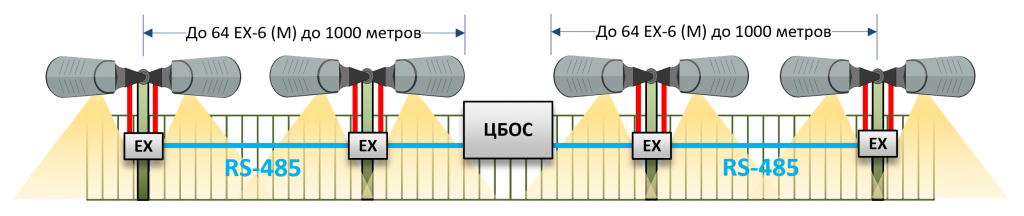

Модули ЕХ подключаются к ЦБОС через интерфейс RS-485, на одну линию связи можно подключить до 64 модулей ЕХ. Суммарная протяженность каждой линии до 1 км.

ЦБОС имеет 2 гальванически развязанных порта RS-485, что позволяет организовать 2 линии, суммарной протяженностью до 2 километров.

Если этого не достаточно, то к ЦБОС через локальную вычислительную сеть (в том числе можно использовать существующую ЛВС системы видеонаблюдения или чувствительный оптоволоконный кабель Тополь-ВО) можно подключить линейные блоки (ЛБОС), каждый из которых имеет по 4 порта RS-485.

Таким образом общая протяженность линий фактически не ограничена.

Каждый модуль ЕХ, помимо выходов, имеет и входы типа “сухой контакт” для подключения внешних приборов - например охранных извещателей. ЦБОС имеет полный функционал системы охраны периметра Тополь, что позволяет объединить в одной системе как управление освещением так и охранные функции.

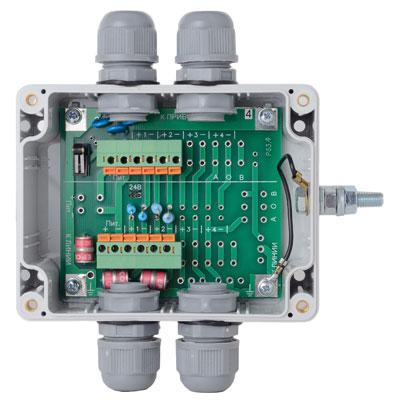

Модуль управления освещением (ЕХ-6 (М) ) имеет в составе два силовых реле 220 Вольт 6А для управления двумя силовыми нагрузками (в том числе фонарями без входов управления) либо одним фонарём с раздельным включением полной («тревога») и половинной («дежурный режим») мощности и может быть совмещён как с другими силовыми модулями ЕХ-6 (М) так и с обычными модулями ЕХ-6 и КХ-6 для наращивания количества управляемых выходов или добавления контрольных входов типа “Сухой контакт”

Магистральные приборы системы:

Центральный блок (ЦБОС) - полностью совместим с системой охраны периметра “Тополь”, позволяет организовать любую логику управления периметральными светильниками. Блок имеет интуитивно понятный графический интерфейс с возможностью отображения планов объекта, который можно выводить как локально на монитор через порт hdmi, так и удаленно через локальную вычислительную сеть на компьютеры с программным обеспечением “Тополь клиент”. Центральный блок может самостоятельно обслуживать систему охраны периметра или получать сигналы через адресные расширители “КХ-6” от стороннего оборудования (например от ППК С-2000 или Сигнал-20М). Центральный блок может ретранслировать как свои так и внешние сигналы управления на видеорегистраторы через расширители ЕХ-6 или управлять видеосервером DSSL Trassir через Trassir API

Линейный блок (ЛБОС) осуществляет трансляцию команд от центрального блока к платам управления освещением и событий от шлейфовых входов или адресных датчиков центральному блоку. Каждый линейный блок имеет 4 порта RS-485 для организации 4 независимых линий связи, на каждую линию можно подключить до 120 адресных датчиков (типа ВД-5, ДД-1, СД-3) или до 64 модулей управления (КХ-6, ЕХ-6, ЕХ-6 (М) ) Линейные блоки подключаются к центральному блоку через локальную вычислительную сеть, с помощью медиаконвертера можно использовать оптическую ЛВС протяженностью до 200 км.
