Характеристики
Тип прибораУстройства защиты линий связи
Температура эксплуатации-40..+50С
Порог уровня защиты, В, в линиях питания (12 В)18
Порог уровня защиты, В, в линиях питания (24 В)31
Порог уровня защиты, В, в линиях питания (48 В)60
Порог уровня защиты, В, в линиях шлейфов сигнализации30
Порог уровня защиты, В, в линиях ТВ сигнала2,5
Номинальный импульсный разрядный ток (8/20 мкс), А1000
Максимальный импульсный разрядный ток (8/20 мкс), А5000
Время срабатывания, нс, не более50
Максимальное сечение проводов линий связи, мм22
Габаритные размеры мм, не более84х78х17
Масса, кг, не более0,12

Модули

Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!

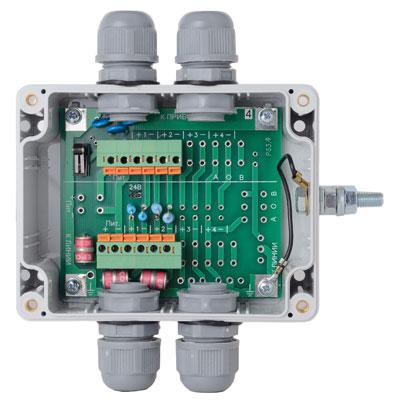

Модуль УЗ-1RS485-12
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Модуль УЗ-1RS485-24
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Модуль УЗ-1Ш-12
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Модуль УЗ-1Ш-24
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Модуль УЗ-2Ш-12
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Модуль УЗ-2Ш-24
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Модуль УЗ-3Ш-1RS485-24
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Схема соединения платы УЗ-3Ш-1RS485-24 с защищаемым оборудованием
Модуль УЗ-3Ш-1RS485-48
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Схема соединения платы УЗ-3Ш-1RS485-48 с защищаемым оборудованием
Модуль УЗ-4Ш-12
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Модуль УЗ-4Ш-24
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Защищаемое оборудование подсоединяется к колодкам зажимов К ПРИБОРУ.
Линии связи соединяются с колодками зажимов К ЛИНИИ.
В разрыв линии шлейфа 1 включен нормально замкнутый контакт ТМП вскрытия крышки устройства.
ВНИМАНИЕ! БЕЗ ЗАЗЕМЛЕНИЯ ЗАЩИТА ОТ ГРОЗОВЫХ РАЗРЯДОВ И ЭЛЕКТРОМАГНИТНЫХ НАВОДОК НЕ ГАРАНТИРУЕТСЯ!
Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы.
Устройство грозозащиты является пассивным элементом цепи, не потребляет питания и не вносит искажений в передаваемый сигнал.

Выпускается в виде бескорпусного модуля для установки в специальный корпус или монтажный шкаф.
Для использования на открытой местности предусмотрены герметичные корпуса, выполненные из поликарбоната или алюминия, с гермовводами и степенью защиты оболочкой IP65

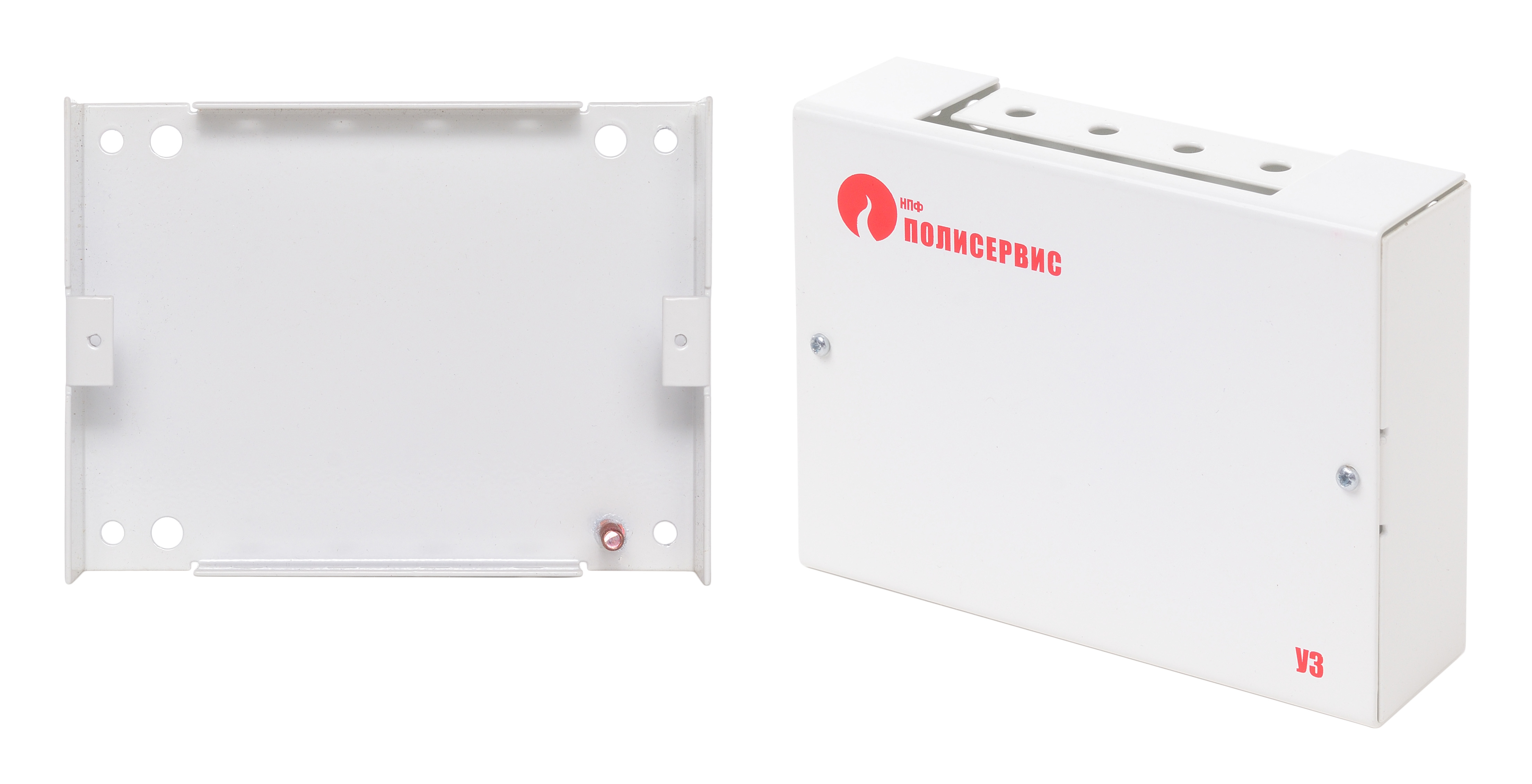

Для использования в помещении предусмотрен металлический корпус со степенью защиты IP20.

Варианты исполнения:
Лин. пит. - количество защищаемых линий питания и уровень защиты (18 Вольт для линий с номинальным напряжением 12 Вольт, 31 Вольт для линий с номинальным напряжением 24 Вольта, 60 Вольт для линий с номинальным напряжением 48 Вольт)

Шлейфы - количество защищаемых шлейфов сигнализации

ТВ - количество защищаемых линий ТВ сигнала

RS-485 - количество защищаемых линий интерфейсов RS-485























































































































































Название

 Лин. пит.

 Шлейфы

 ТВ

 RS-485

УЗ-1RS485-12

18







1


УЗ-1RS485-24


31







1

УЗ-1RS485-48


60







1

УЗ-1ТВ-12


18



1



УЗ-1ТВ-24


31



1



УЗ-1Ш-12


18


1






УЗ-1Ш-1ТВ-12


18


1

1



УЗ-1Ш-1ТВ-1RS485-24


31


1

1

1

УЗ-1Ш-1ТВ-24


31


1

1



УЗ-1Ш-24


31


1





УЗ-2Ш-12


18


2





УЗ-2Ш-24


31


2





УЗ-2Ш-2ТВ-12


18


2

2



УЗ-2Ш-2ТВ-24

31


2

2



УЗ-3Ш-1RS485-24


31


3



1

УЗ-3Ш-1RS485-48


60

3



1

УЗ-4ТВ-12


18




4



УЗ-4ТВ-24


31




4



УЗ-4Ш-12


18


4





УЗ-4Ш-24


31


4
