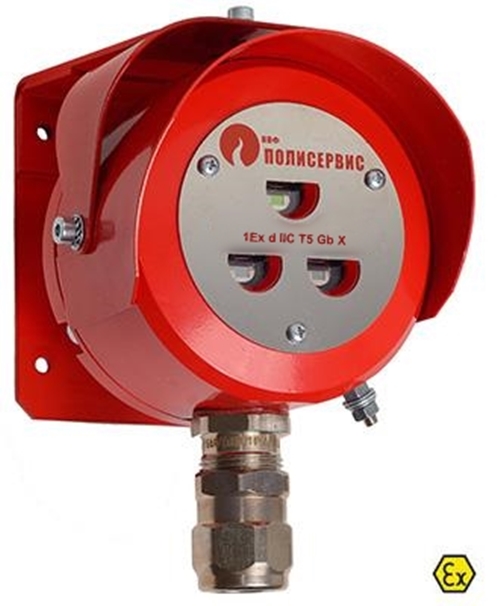

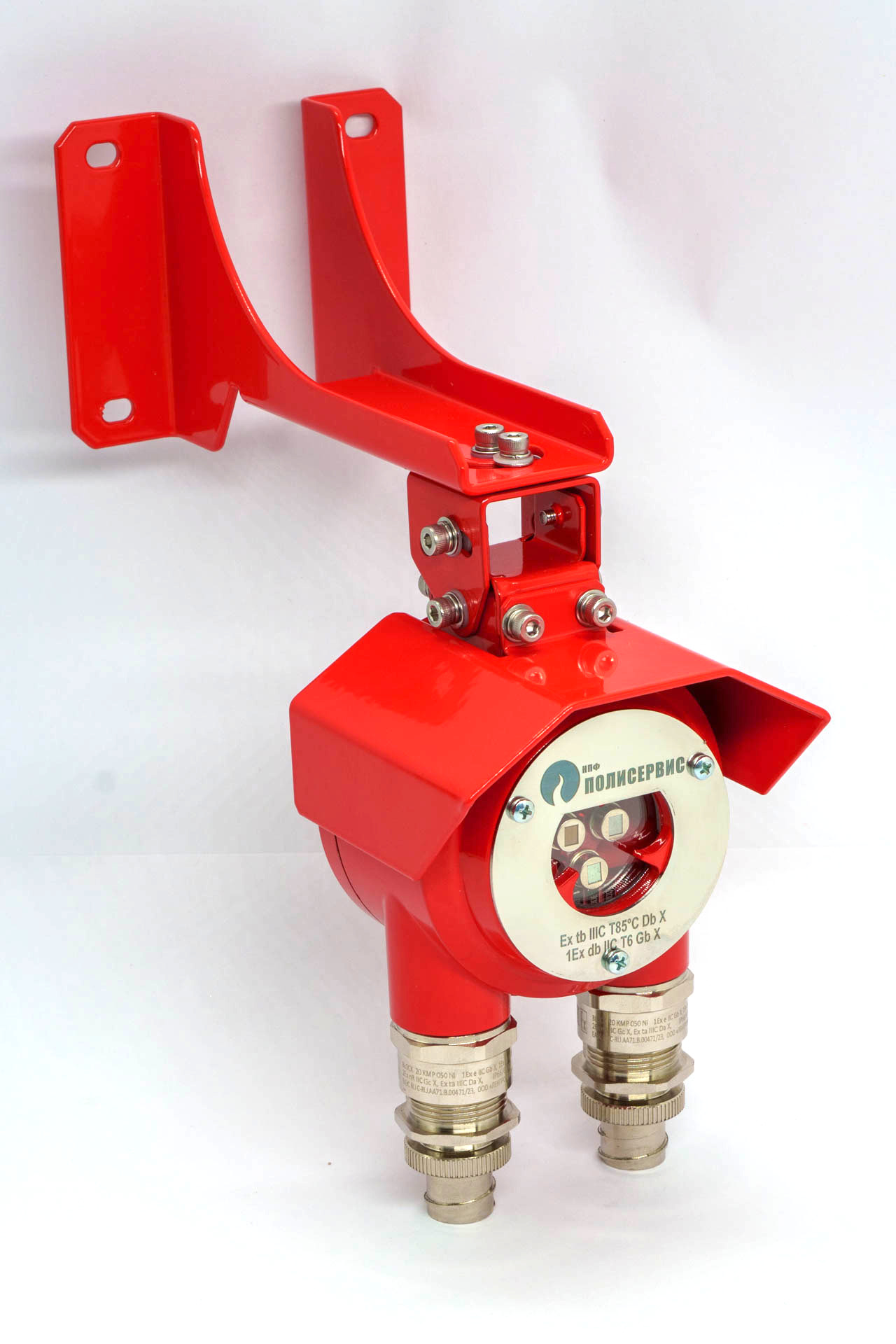

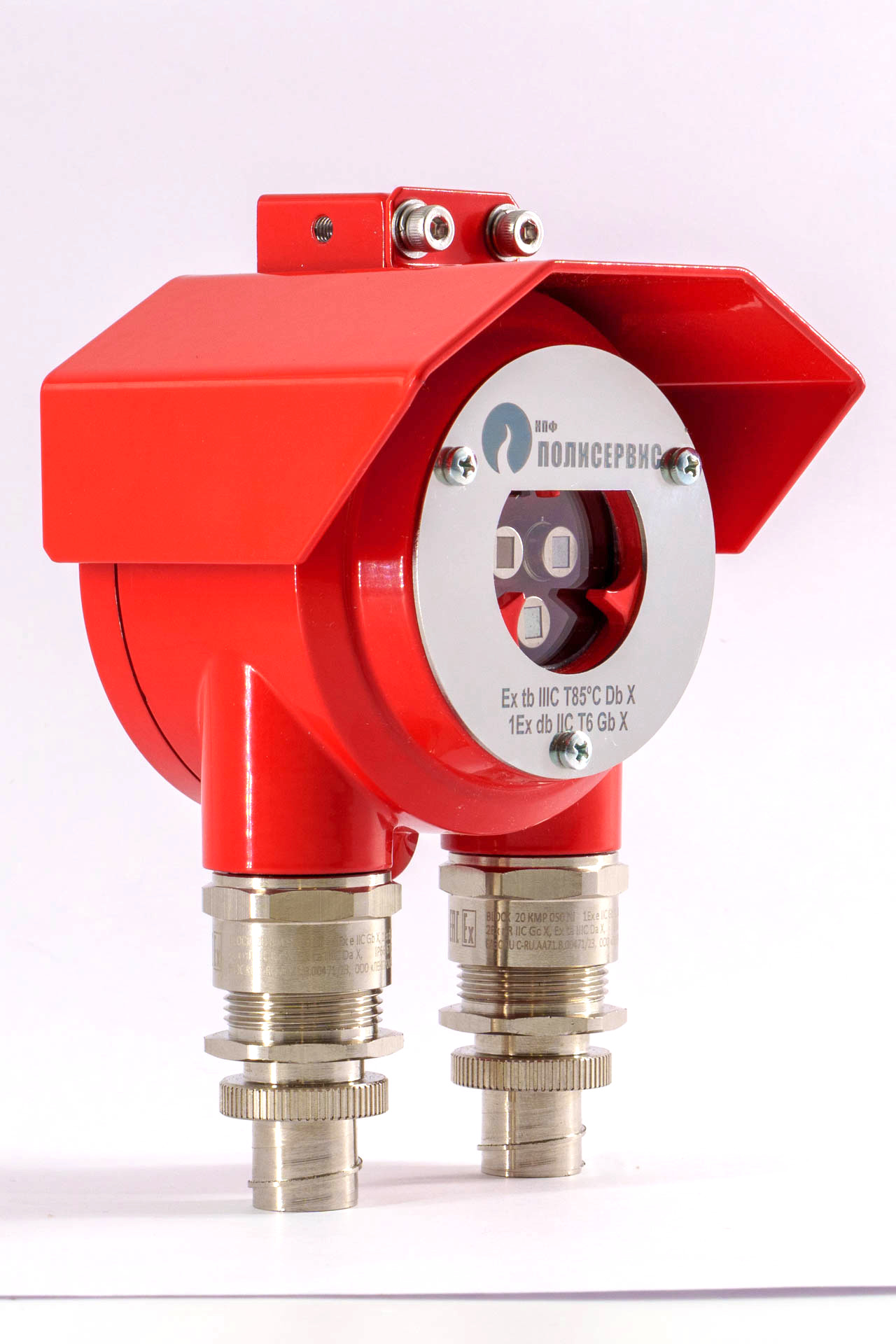

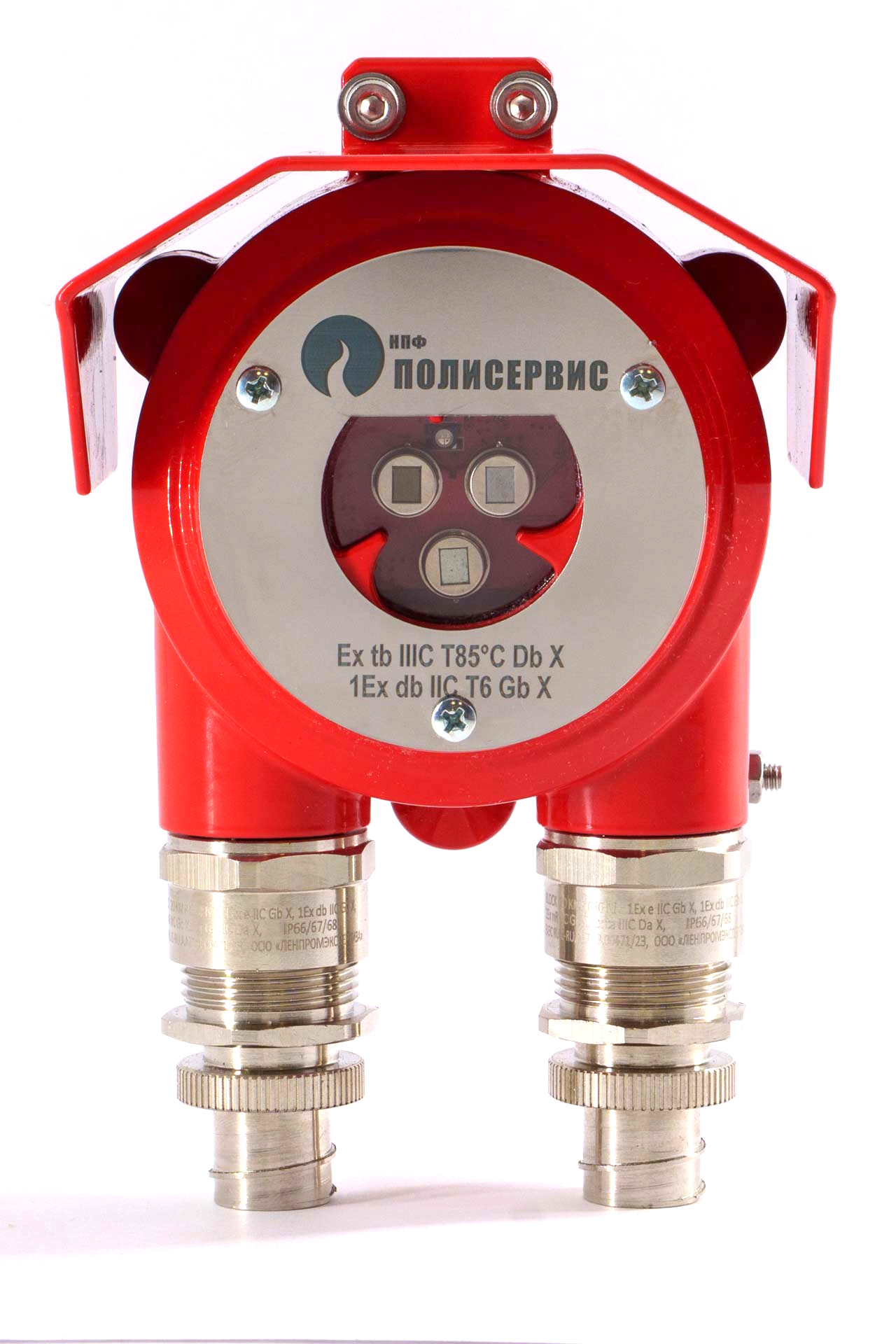

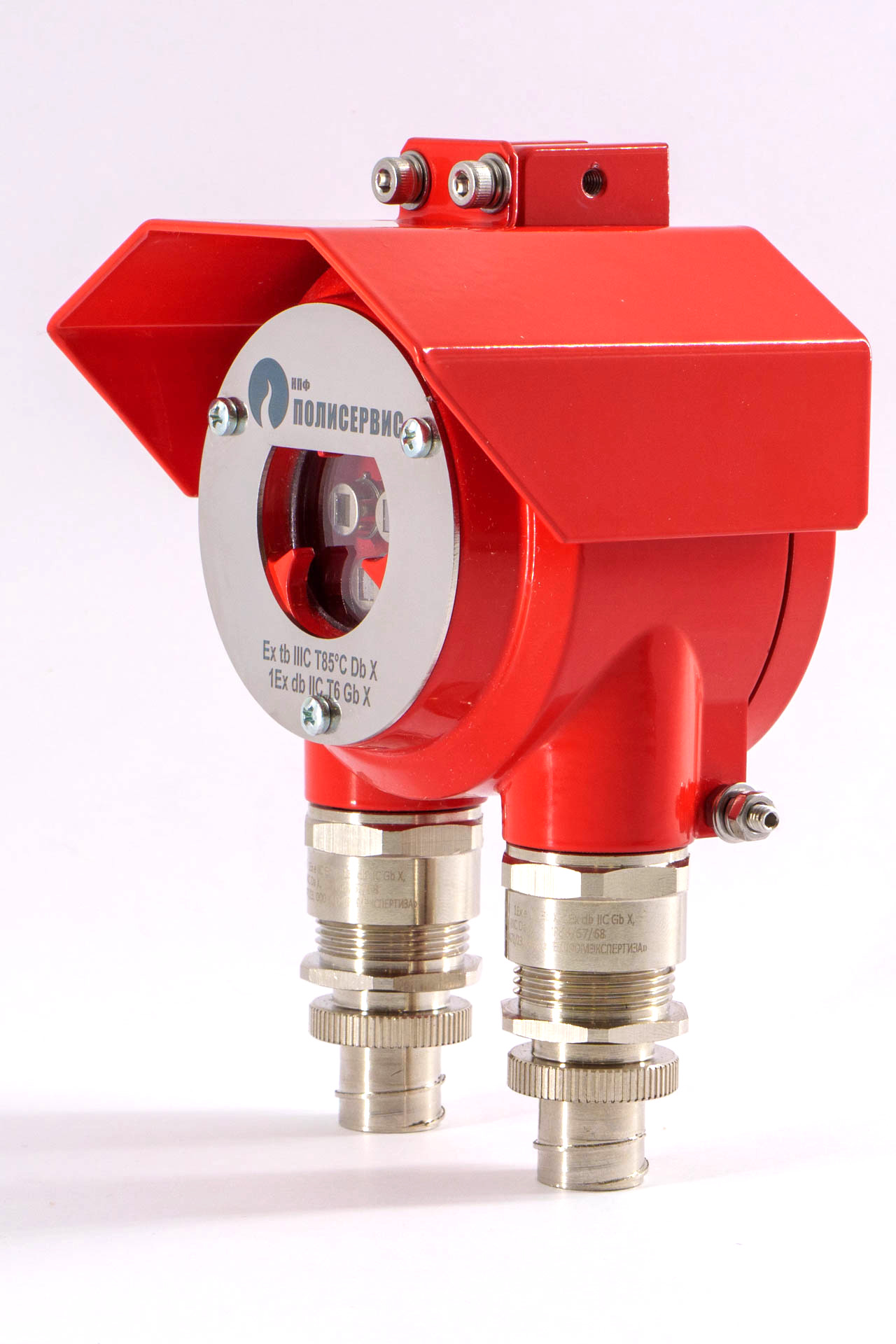

Извещатель пожарный пламени ТЮЛЬПАН 2-14 Ex обнаруживает пламя по пульсирующему электромагнитному излучению на трех участках ИК-диапазона: первый опорный 4,0 мкм, второй опорный 5,0 мкм и измерительный 4,4 мкм. Микропроцессорная адаптивная обработка трех ИК-каналов позволяет использовать изделие для регистрации очагов возгорания различных материалов вне зависимости от внешних условий и практически исключает влияние источников ложного срабатывания на формирование извещения о пожаре. Части изделия, способные воспламенить взрывоопасную смесь, заключены в оболочку, способную выдерживать давление взрыва воспламенившейся смеси без повреждения и передачи воспламенения в окружающую взрывоопасную смесь, для которой она предназначена.
Извещатели ТЮЛЬПАН 2-14 Ех применяются на открытых площадях и в помещениях (категории 1 и 4 по ГОСТ 15150) со средними помеховыми условиями.
Изделие имеет встроенный источник тестового излучения для периодической автоматической сквозной проверки работоспособности опорных и измерительного ИК-каналов, и в том числе запыленности оптики. Благодаря этому, отпадает необходимость использования внешних источников излучения или открытого пламени для проверки работоспособности изделия. Во время проверки работоспособности извещение «ПОЖАР» не формируется. При выявлении неисправности формируется извещение «НЕИСПРАВНОСТЬ».
Предназначен для использования в потенциально взрывоопасных средах, кроме подземных выработок шахт и рудников и их наземных строений, опасных по рудничному газу и/или горючей пыли.
| Артикул | Модель | Кабельные вводы | Цена с НДС, руб. |
|---|---|---|---|
| ER-00012297 | ТЮЛЬПАН 2-14 Ех | нет | 56 920 |
| ER-00012278 | ТЮЛЬПАН 2-14 Ex БСЗ | БС3 – 2 шт. | 58 120 |
| ER-00012282 | ТЮЛЬПАН 2-14 Ex MG1/2 | MG1/2 - 2 шт. | 57 360 |
| ER-00012276 | ТЮЛЬПАН 2-14 Ex MG3/4 | MG3/4 - 2 шт. | 57 440 |
| ER-00012280 | ТЮЛЬПАН 2-14 Ex З-М20 | З-M20 - 2 шт. | 57 100 |
| Условное наименование кабельного ввода |
Характеристика |
|---|---|
| БСЗ | Кабельный ввод М20х1,5 мм под бронированный кабель с внешним диаметром 5,5 -14 мм; с наружным диаметром 10 – 19 мм |
| МG1/2 | Кабельный ввод М20х1,5 мм под небронированный кабель 6,0 – 13 мм в металлорукаве с условным проходом D=15 мм |
| MG3/4 | Кабельный ввод М20х1,5 мм под небронированный кабель 6,0 – 13 мм в металлорукаве с условным проходом D=20 мм |
| З-М20 | Заглушка взрывозащищенная резьбовая М20х1,5 мм |
1). Модель ТЮЛЬПАН 2-14 Ех (код ER-00012297) поставляется без кабельных вводов, с отверстиями под резьбу М20×1,5.
Кабельные вводы приобретаются и устанавливаются отдельно.
2). Один из 4-х вариантов комплектации с кабельными вводами согласно таблице “Варианты комплектации”.
Изделие комплектуется двумя одинаковыми кабельными вводами выбранного типа. Соответствующая отметка о комплектности указывается в паспорте изделия.
Кабельные вводы вкладываются в комплект, не устанавливаются.
| Характеристики | |
|---|---|
| Тип прибора | Трехспектральный (3 ИК) извещатель пламени |
| Маркировка взрывозащиты | 1Ex db IIС T6 Gb Х / Ex tb IIIC T85C° Db X |
| Протяженность охраняемой зоны, м | 25 |
| Угол обзора извещателя | 90° |
| Основной канал | ИК 4,4 мкм |
| Опорные каналы | 4,0 мкм + 5,0 мкм |
| Напряжение питания, В | 8-28 |
| Температура эксплуатации, °C | -60..+70 |
| Степень защиты оболочкой | IP66/IP68 |
| Габаритные размеры (ДхШхВ), мм, не более | 105х102х150 |
| Масса, кг, не более | 1,2 |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч | 60000 |
| Подогрев оптики | Да |
| Ток потребления, мА, не более | 50 (с выкл. подогревом), 200 (с вкл. подогревом) |
| Коммутация | Блок клемм расположен внутри корпуса прибора |
| Особенности | Подогрев оптики, Проверка запыленности оптики, RS-485 Modbus |
| Проверка запыленности оптики | Да |
| RS-485 | Modbus |
| Полное наименование | Извещатель пожарный пламени ТЮЛЬПАН 2-14 Ex |
| Префикс | Извещатель пожарный пламени |
| Модель | ТЮЛЬПАН 2-14 Ex |
| Изготовитель | ООО «НПФ «Полисервис» |
| Идентификатор | АТПН.425241.023 |
| Код группы товара | |
| Наименование группы товаров | Извещатели пламени ТЮЛЬПАН и аксессуары |
| Код ОКПД2 | 26.30.50.121 |
| Код ТН ВЭД | 8531 10 950 0 |
| Единица измерения количества | шт |
| Статус жизненного цикла | Серийный выпуск |
| Гарантийный срок, мес | 24 |
| Новинка | Да |
| Условное обозначение по ГОСТ Р 53325 | ИП 330-23-1 |
| Артикул | ER-00012297 |
