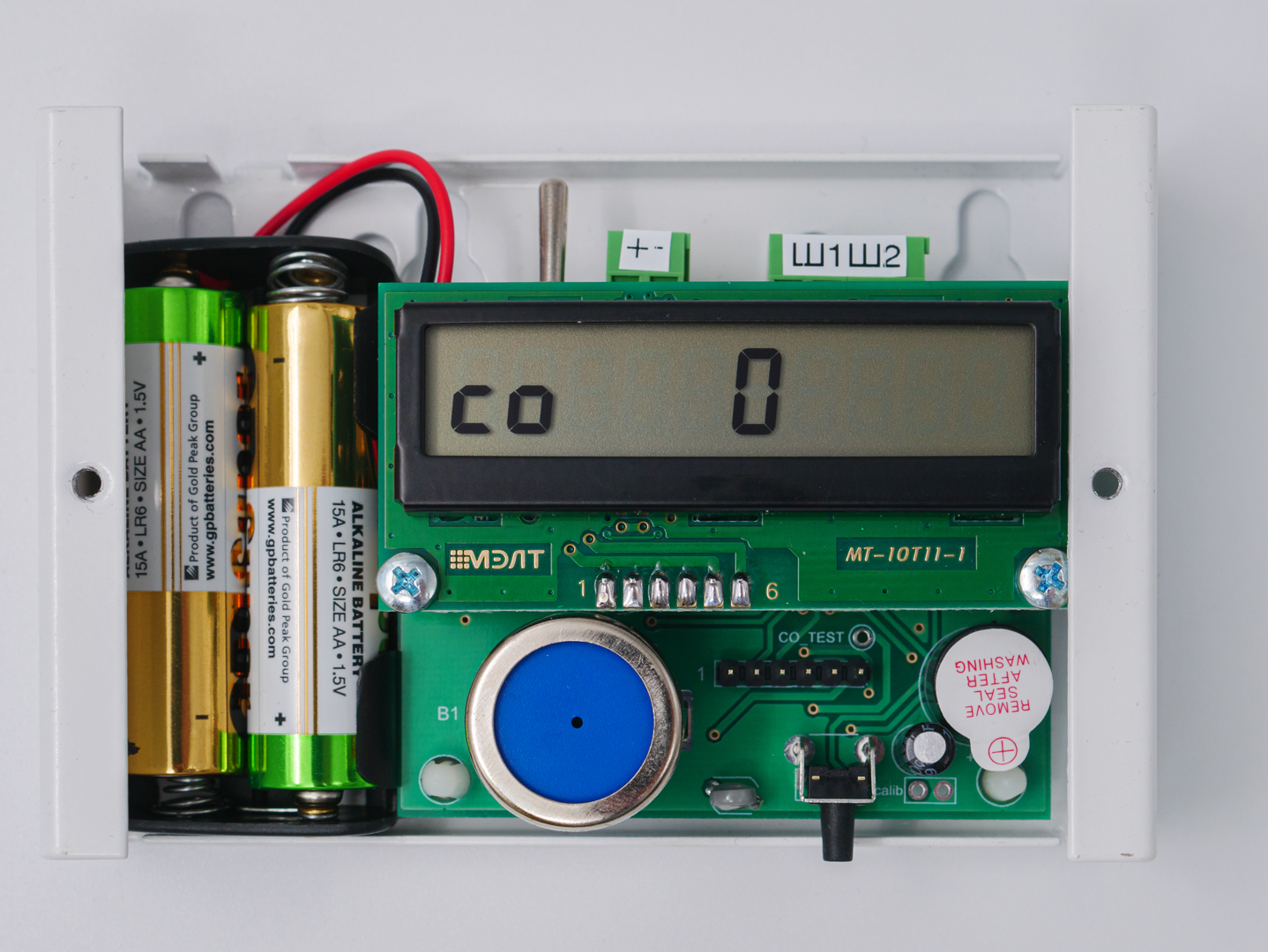

Сигнализатор ДГ-3-У предназначен для автоматического непрерывного контроля объемной доли газа и выдачи сигнализации при превышении предельно допустимых концентраций монооксида углерода (СО) в жилых, бытовых, складских и других невзрывоопасных помещениях, оборудованных газогорелочными устройствами. Комплект из двух батарей АА обеспечивает работоспособность сигнализатора в дежурном режиме в течении двух лет!

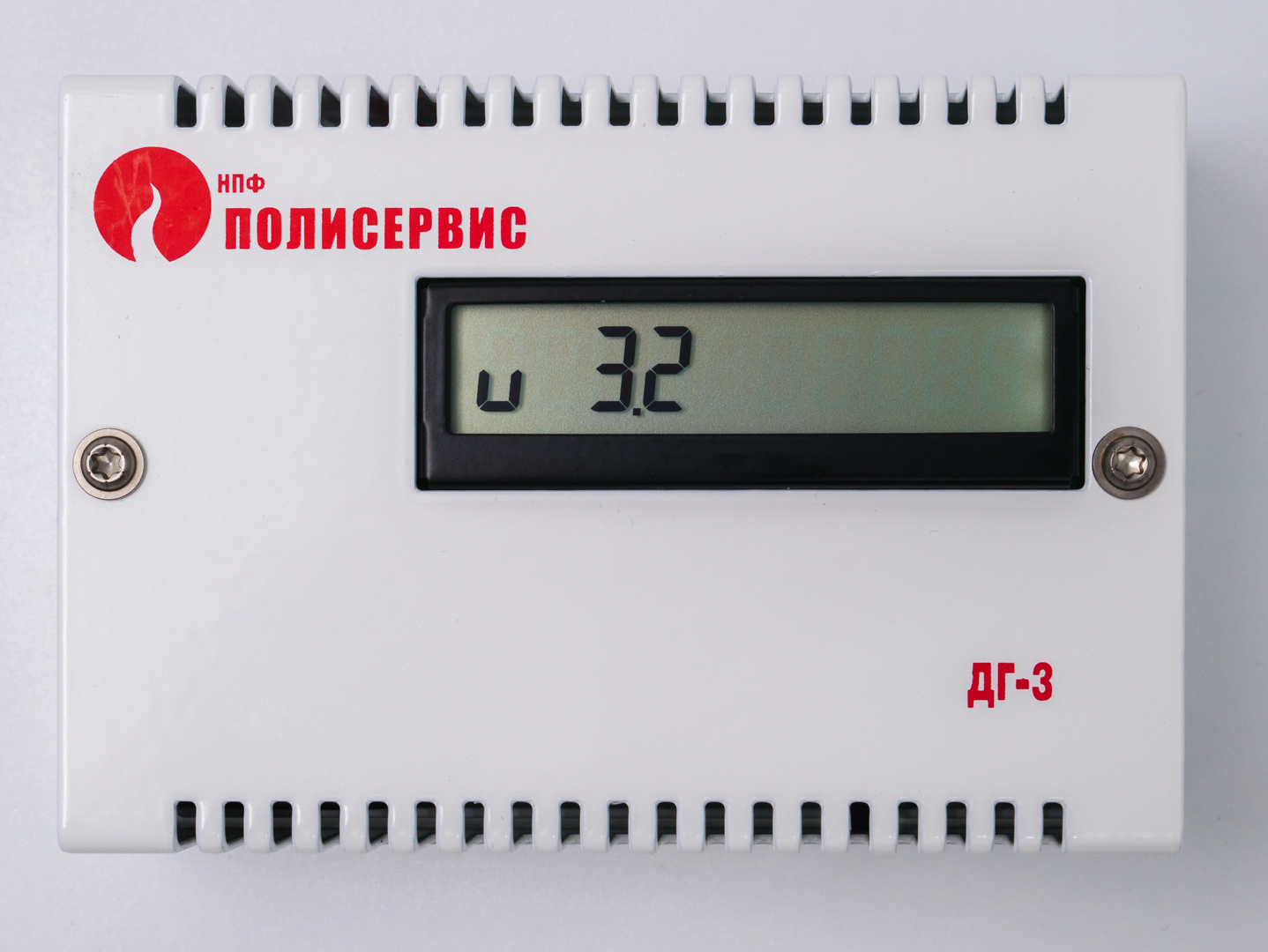

Сигнализатор оснащен цифровым дисплеем, на который выводится информация: - о содержании концентрации монооксида углерода, выраженная в ppm (1000 ppm = 0,1%); - о температуре окружающей среды; - о напряжении элементов питания; - состояние выходных контактов реле неисправности (нормально замкнутое или нормально разомкнутое); - порог срабатывания реле тревоги.

Сигнализатор имеет встроенную звуковую сигнализацию режимов работы.

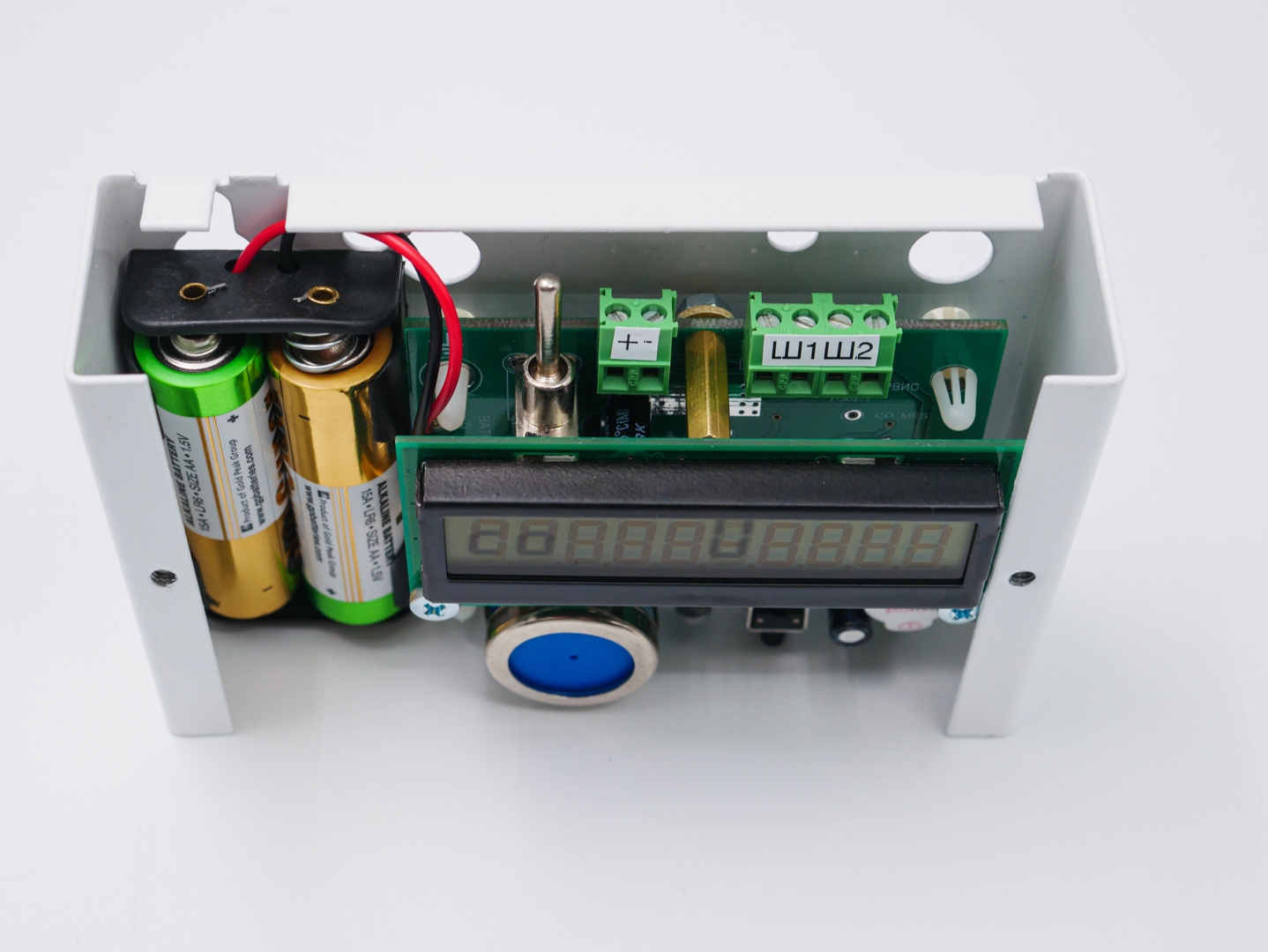

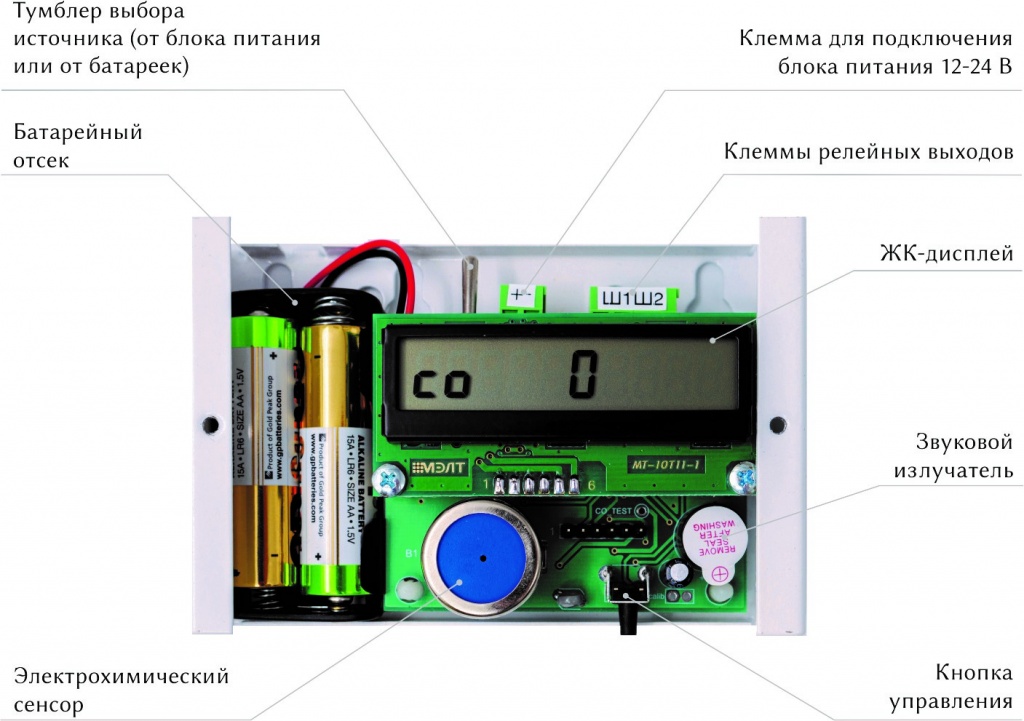

Тумблер предназначен для переключения сигнализатора на питание от элементов питания типа АА (батареек), либо на питание от внешнего источника от 11 до 30 В.

Кнопка управления используется при настройке сигнализатора, включении подсветки дисплея, при переключении меню, выводимого на дисплее сигнализатора.

При настройке сигнализатора могут быть заданы параметры внешних сигналов, формируемых с помощью реле:

• положение контактов выходного реле «Неисправность» нормально замкнутое (НЗ) или нормально разомкнутое (НР). Передача извещения «Неисправность» производится, соответственно, замыканием либо размыканием контактов выходного реле «Неисправность».
• передача извещения «Тревога», производится замыканием контактов реле при «Пороге 1» или «Пороге 2»

Тип используемого сенсора - Электрохимический

Пределы допускаемой абсолютной погрешности при определении порога срабатывания ± 5 ppm

Потребляемый ток в дежурном режиме при питании от батареек, не более 80 мкА

Потребляемый ток в дежурном режиме при питании от блока питания, не более 4 мА

Потребляемый ток в режиме тревоги, не более 15 мА

Масса сигнализатора, не более 0,3 кг

Параметры оптических реле “Тревога” и “Неисправность”

• Максимальный коммутируемый ток 75 мА
• Максимальное коммутируемое напряжение постоянного тока 60 В
• Сопротивление разомкнутого ключа, не менее 15 мОм
• Сопротивление замкнутого ключа, не более 16 Ом
• Напряжение гальванической развязки 1500 В

Параметры окружающей среды - Повышенная температура окружающей среды +50 C - Пониженная температура окружающей среды -20 C - Повышенная относительная влажность воздуха 95% при температуре 40 C

В сигнализаторе предусмотрена функция самотестирования датчика.

Тестирование выполняется при каждом включении сигнализатора, а затем периодически каждые 12 часов. В случае отрицательного результата на дисплей выводится информация о состоянии.
Тестирование датчика CO осуществляется путем протекания между электродами испытательного тока.
На основании считанных в процессе тестирования уровней напряжения сигнализатор способен сделать вывод о работоспособности датчика.
По завершении тестирования датчику требуется время на восстановление не более 15 секунд.

Газосигнализатор ДГ-3-У может работать автономно, а также с другими устройствами сигнализации.

Использование такого сигнализатора позволяет выполнять технические требования проекта с наименьшими затратами.
