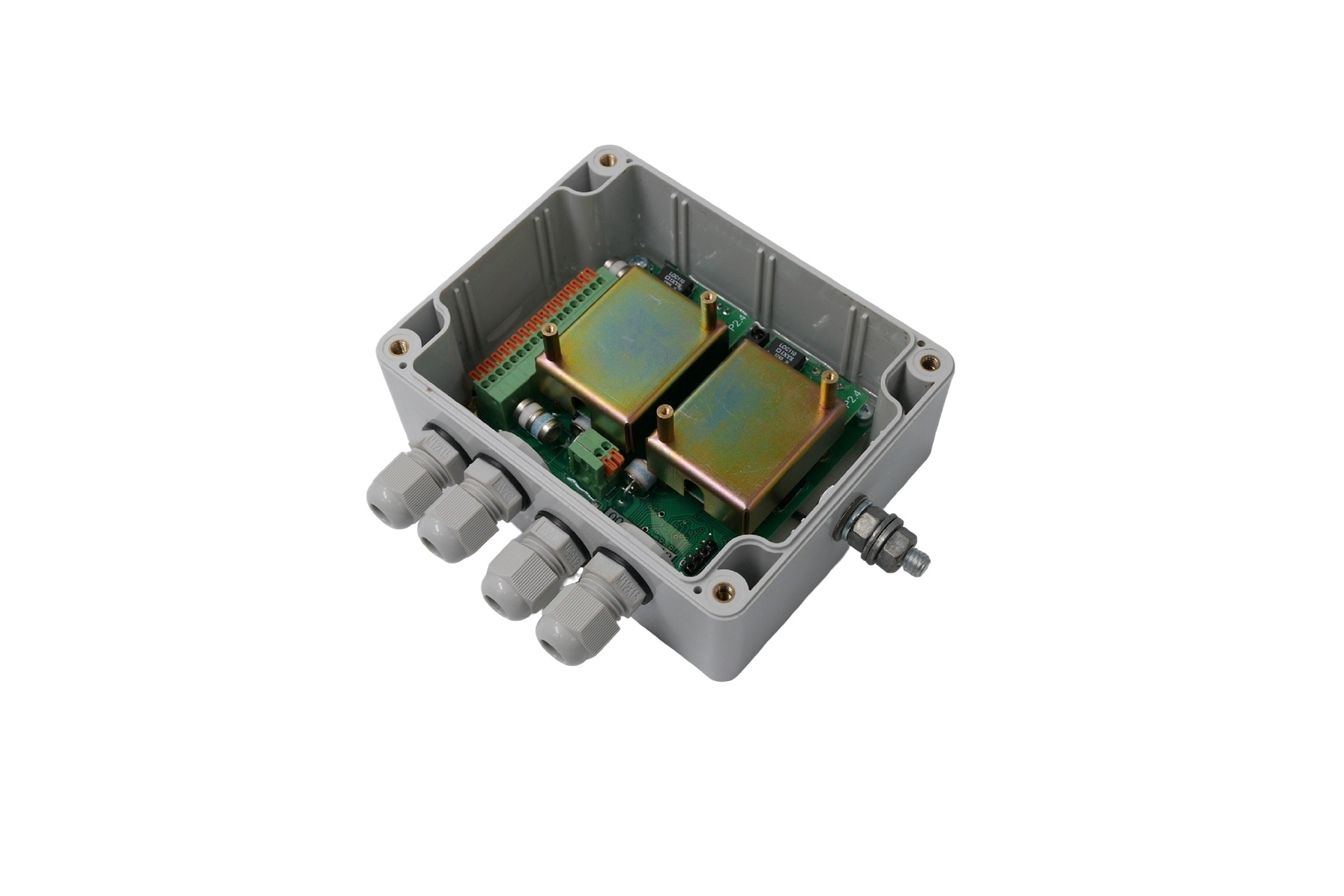

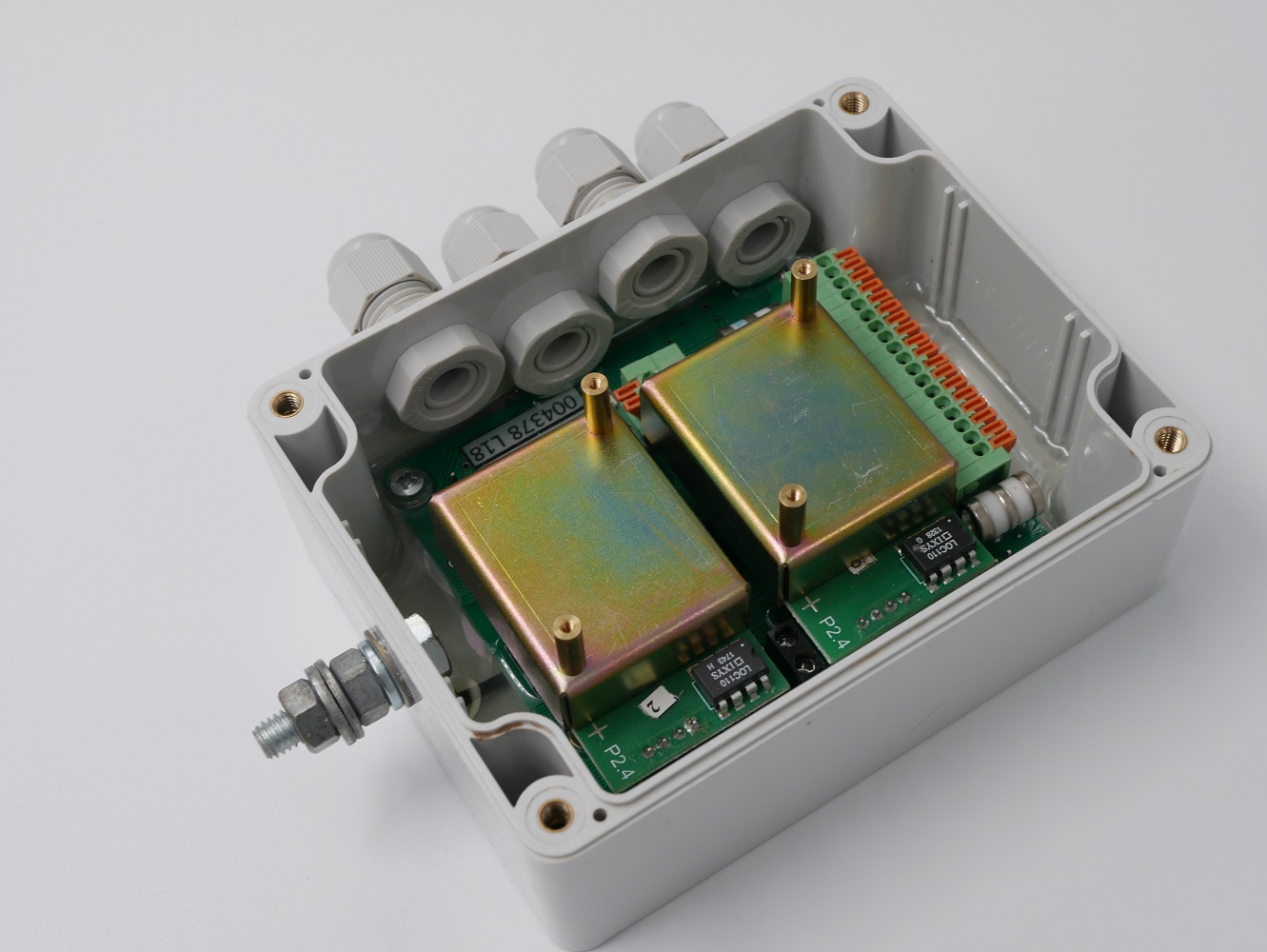

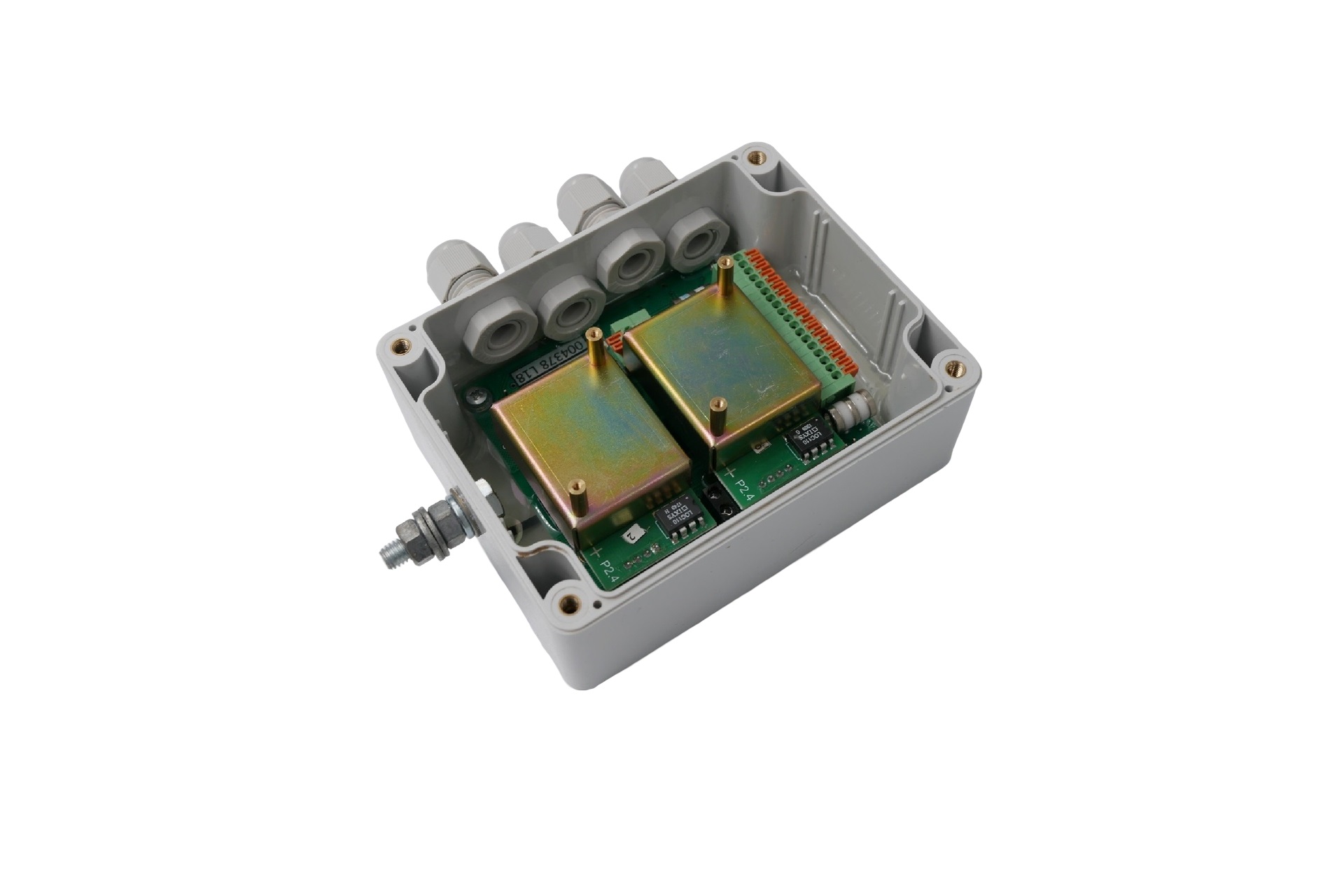

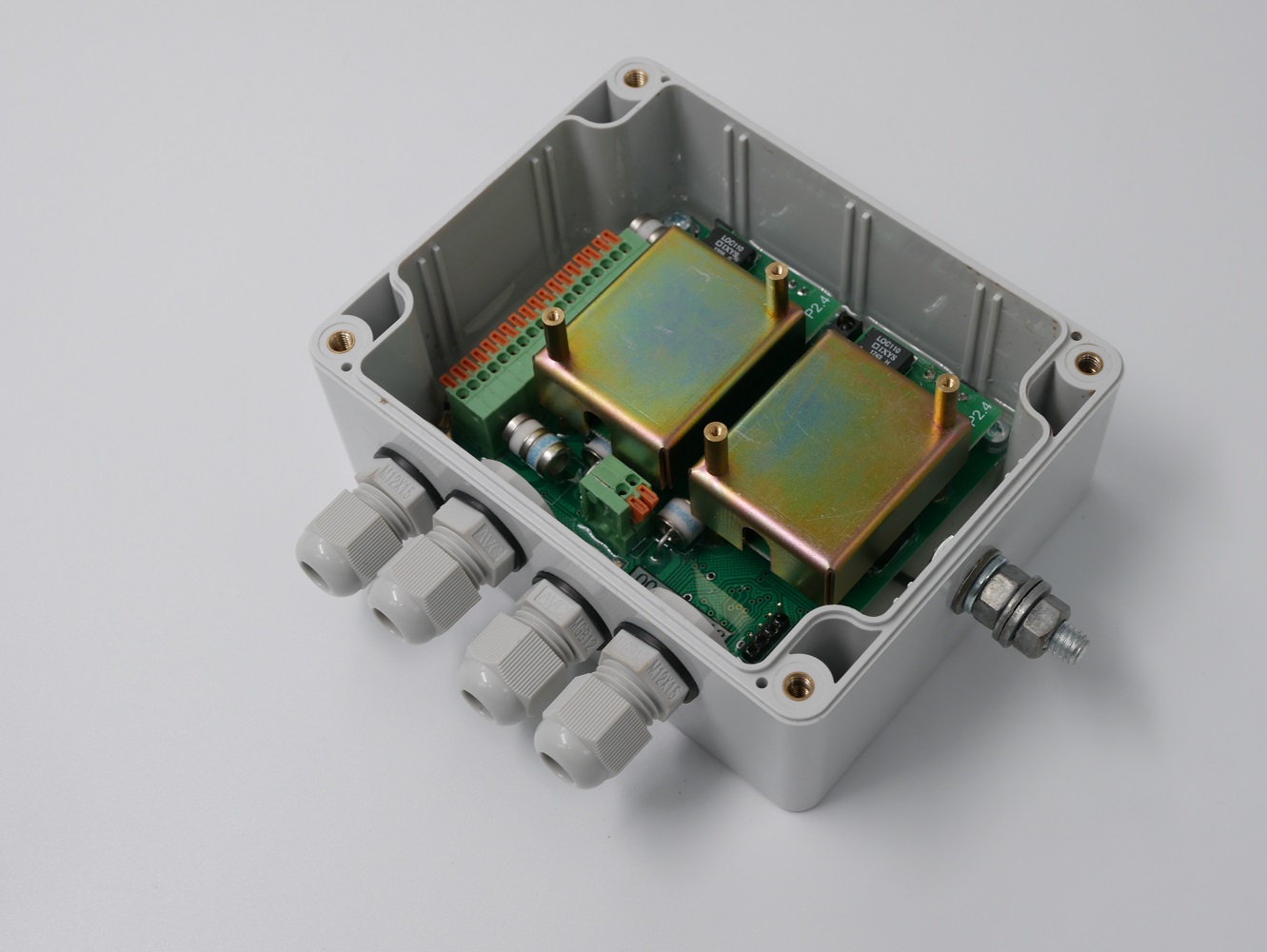

Блок предварительной обработки ДД-1

ДД-1 представляет из себя предварительный усилитель, который обрабатывает сигнал от двух входов для трибоэлектрического кабеля ТД-1 и транслирует его далее в БОС-Л. К каждому входу можно подключить до 25 метров кабеля, таким образом закрыв одним блоком до 50 метров периметра. Точность обнаружения при этом соответствует длине одного плеча, т.е. 25 метрам.

Трибоэлектрический кабель ТД-1 - преобразует колебания ограждения, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал за счёт трибоэлектрического эффекта. Кабель является самым дешевым и простым чувствительным элементом - монтаж заключается в креплении кабеля с помощью стяжек к охраняемой поверхности. В случае разрыва или повреждения кабеля в процессе эксплуатации, его можно починить без использования специальных инструментов.

ДД-1 с ТД-1 можно использовать в трех вариантах построения рубежа охраны:

1. Кабель можно монтировать непосредственно к сетчатому или проволочному ограждению, ограждению из тонких досок, штакетника, тонкого металла (профнастил) или поликарбоната. Таким образом можно защитить периметр как от перелаза ограждения, так и от его разрушения (перекуса, отгибания и т.п.).

2. Кабель можно монтировать к навесному ограждению из спиралей АКЛ, козырькам из жести или поликарбоната. Таким образом можно защититься от перелаза ограждения с помощью лестницы подготовленным нарушителем или защитить капитальные ограждения из бетона или кирпича.

3. Закопанный в землю кабель ТД-1 можно использовать в качестве противоподкопного средства. Чувствительности кабеля достаточно для определения человека, копающего землю штыковой лопатой на расстоянии от 1 до 5 метров от кабеля, в зависимости от типа грунта и настроек извещателя. Обнаружение земляных работ с использованием тяжелой техники возможно на расстоянии до 30 метров от кабеля, что позволяет использовать кабель в качестве охранного или предупреждающего средства для подземных коммуникаций.

Адресные датчики подключаются к блокам управления по линиям RS-485 как напрямую, так и через оптоволоконные линии связи с помощью линейных блоков обработки БОС-Л, позволяя организовать протяженную и насыщенную систему охраны, используя минимум кабельных трасс.

В минимальном варианте для построения системы достаточно центрального БОСа, к которому можно подключать гальванически изолированные линии RS-485 протяженностью до 1 километра каждая с цифровыми адресными датчиками, сборщиками сухих контактов КХ-6-3 и контроллерами управляемых выходов ЕХ-6-3.

Для масштабирования системы используются специальные блоки БОС-Л, которые позволяют подключать к системе через локальную вычислительную сеть дополнительное оборудование как непосредственно к самому БОС-Л, так и формируя новые линии RS-485.

Каждый БОС-Л формирует независимый участок, который может включать:

• 2 гальванически изолированные линии RS-485 до 1 километра каждая;
• 2 зоны СКУД;
• 10 дискретных или аналоговых входов;
• 6 дискретных выходов;
• 2 силовых выхода ~220 В;
• 2 зоны речевого оповещения;
• Радиоканал 2.4 ГГц.

За счёт высокой точности обнаружения и небольшой зоны охраны с точечными адресными датчиками отлично работает алгоритм пространственно-временной обработки данных, определяя: - наличие локализованных воздействий на ограждение, сравнивая уровни энергии между датчиками в зонах сравнения; - соответствие локализованных воздействий профилю ожидаемого нарушителя - в сравнении с эталонным контрольным перелазом и текущими данными от соседних датчиков, определяется тип обнаруженной цели (человек, техника, животное, птица, кустарник и т.п.) и достаточность приложенных усилий для преодоления ограждения; - уровень шума окружающей среды по глобальным воздействиям, которые затронули несколько фрагментов ограждения и были вызваны распределенным в пространстве усилием, например дождем или ветром; - равномерность шумовой обстановки по периметру в целом и по зонам сравнения в частности. На основании этих данных система может предложить скорректировать настройки чувствительности для повышения защищенности от ложных сработок или повышения уровня чувствительности; - наличие на объекте симптомов умышленной постановки помех, установки имитаторов приборов в линии связи или наличие потенциальных дефектов системы.

Алгоритм пространственно-временного сравнения позволяет отличить удар человека от порыва ветра или сильного града - человек может воздействовать на ограждение только в одном месте, а дождь или град воздействуют минимум на несколько секций ограждения одновременно.

Каждый датчик позволяет настроить индивидуально: - произвольный, для каждого датчика персональный, коэффициент усиления; - произвольное, для каждого датчика персональное, ограничение нижней рабочей частоты от 1 до 100 Гц; - произвольное, для каждого датчика персональное, ограничение верхней рабочей частоты от 100 до 400 Гц; - отключаемое, для каждого датчика персональное, спектральное вычитание помехового сигнала; - произвольный, персональный для каждого датчика, режекторный фильтр 25/50/75 Гц; - диагностику потенциально опасных действий: вскрытие датчика, деформацию ограждения (в том числе перекус сетчатых ограждений) или изменение его положения в пространстве (падение, изменение угла наклона); - самодиагностику на предмет исправности датчика и чувствительного элемента.

Широкий частотный диапазон работы адресных датчиков позволяет применять его на различных типах ограждения и настроить их для уверенной работы в самых сложных помеховых условиях.
