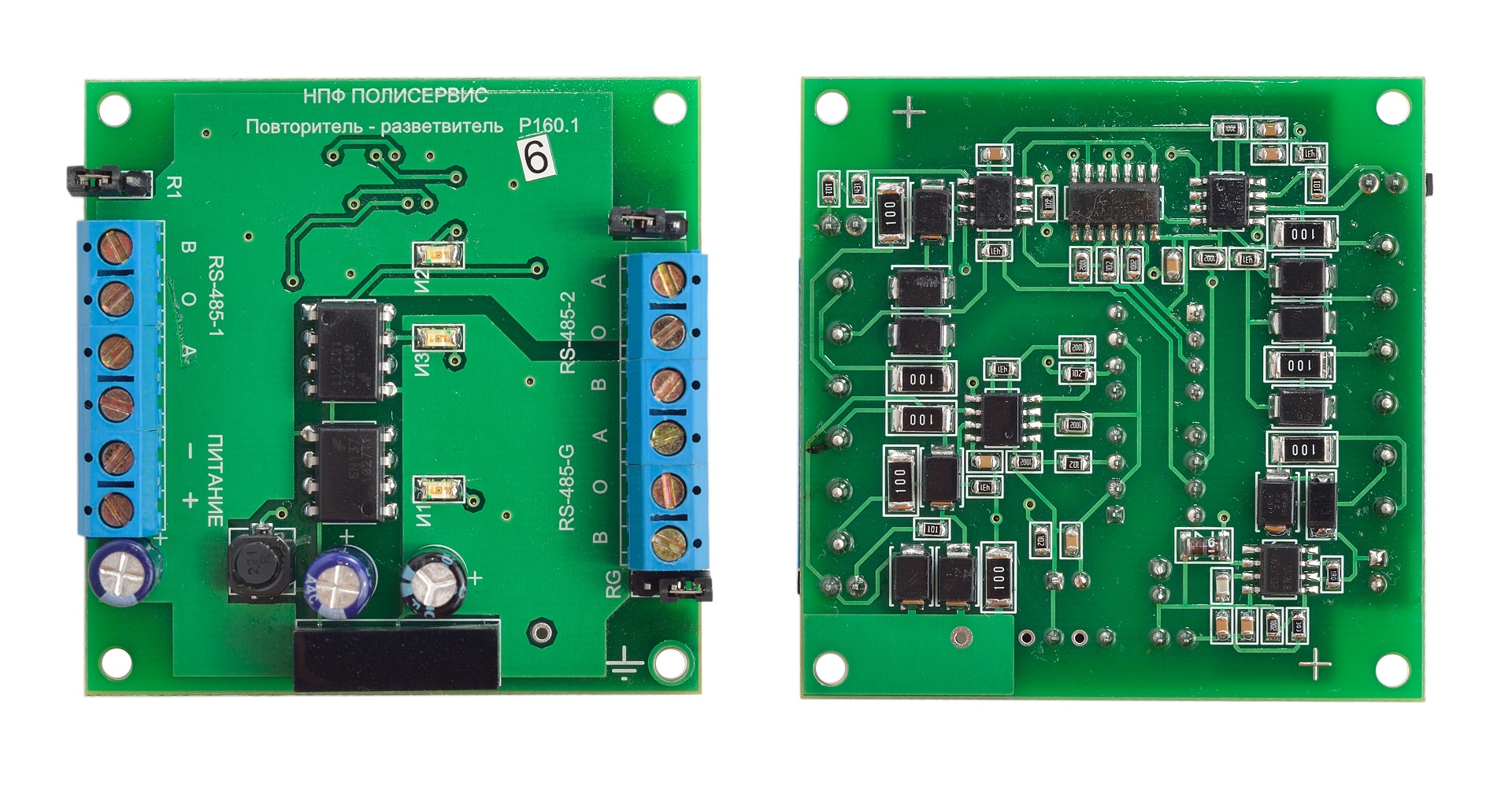

Повторитель-разветвитель интерфейсов RS-485/RS-485/RS-485-G предназначен для восстановления формы электрического сигнала интерфейса RS-485 и его маршрутизации по двум направлениям. Используется для ветвления и увеличения длины линии связи при построении сети сбора информации с использованием интерфейса RS-485. Модуль выполнен в виде платы с установленными на ней элементами, предназначенной для установки в монтажную коробку соответствующего размера или в любой другой корпус, удовлетворяющий условиям эксплуатации.
Входы интерфейса RS-485 двунаправленные (полудуплекс) равнозначные, один из входов (RS-485-G) гальванически развязан с двумя другими.
Входы интерфейса RS-485 снабжены одноуровневой защитой от импульсных помех.
Гальванически развязанный вход RS-485-G имеет точку подключения заземления, выведенную под ближнее к разъёму крепёжное отверстие.
Вход питания защищён от инверсного включения напряжения питания.
Повторитель-разветвитель не требует настройки и работает во всём диапазоне стандартных скоростей. Управление направлением передачи осуществляется автоматически.

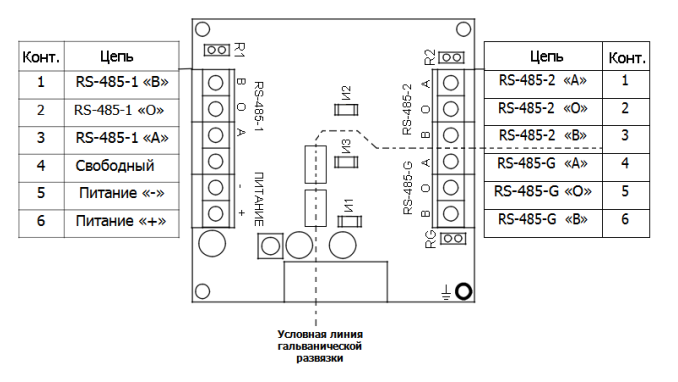

Расположение и назначение клемм, индикаторов и перемычек
| Характеристики | |
|---|---|
| Кол-во входов/выходов RS-485 | 2 + 1 гальванически развязанный от других |
| Напряжение питания, В | 10-30 |
| Средняя мощность потребления, Вт | 0,6 (зависит от скорости передачи) |
| Температура эксплуатации, C° | -40..+50 |
| Габаритные размеры, мм | 60х60х18 |
| Артикул | 2056 |
| Цена | РРЦ: 3 710,00 рублей с НДС |
