Узел обработки сигналов БОС-1

Узел обработки сигналов БОС-1 используется в составе извещателя ТОПОЛЬ 1 и системы охранной сигнализации ТОПОЛЬ.

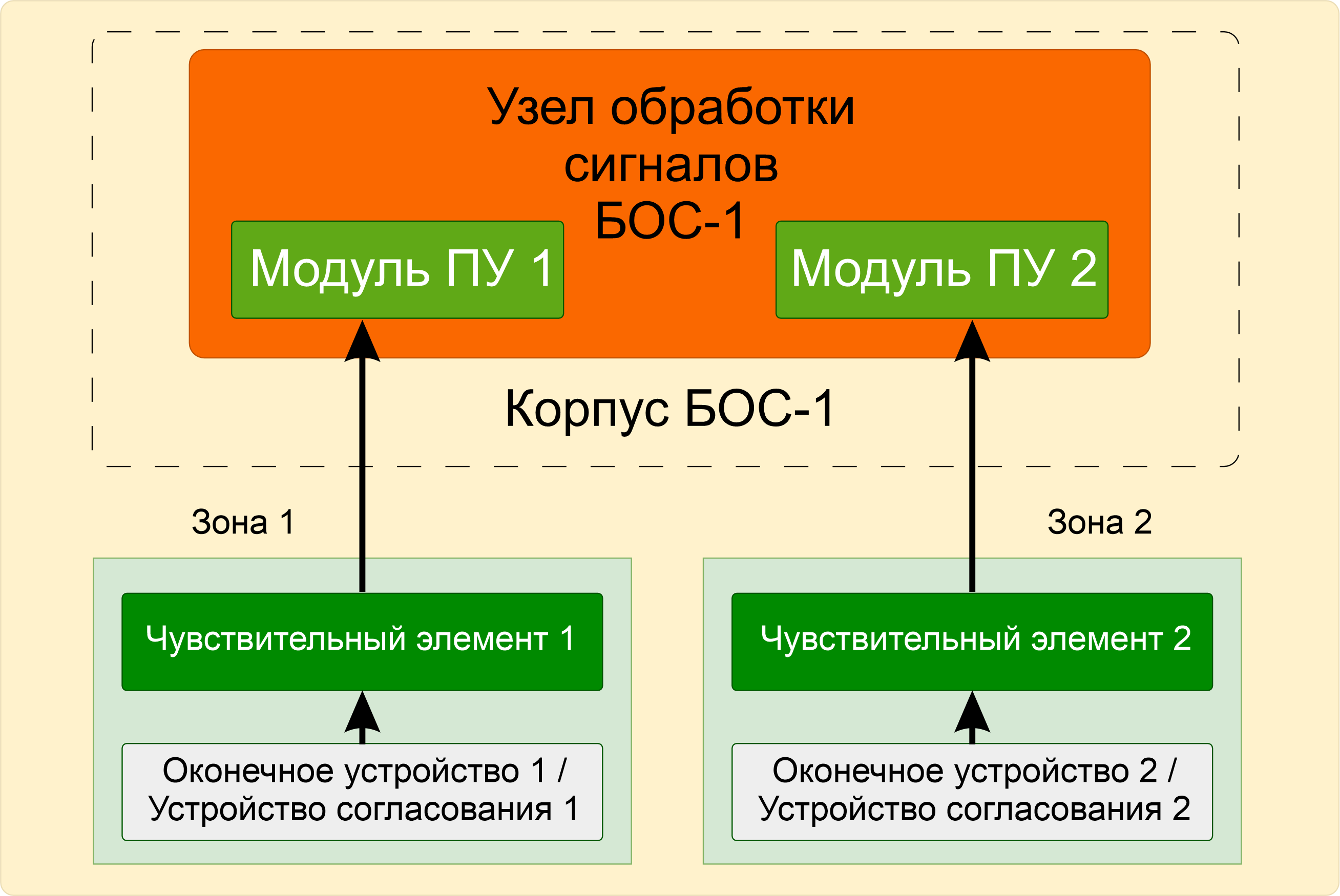

БОС-1 предназначен для сбора и обработки информации от чувствительных элементов (ЧЭ) и датчиков, расположенных по периметру охраняемой зоны.

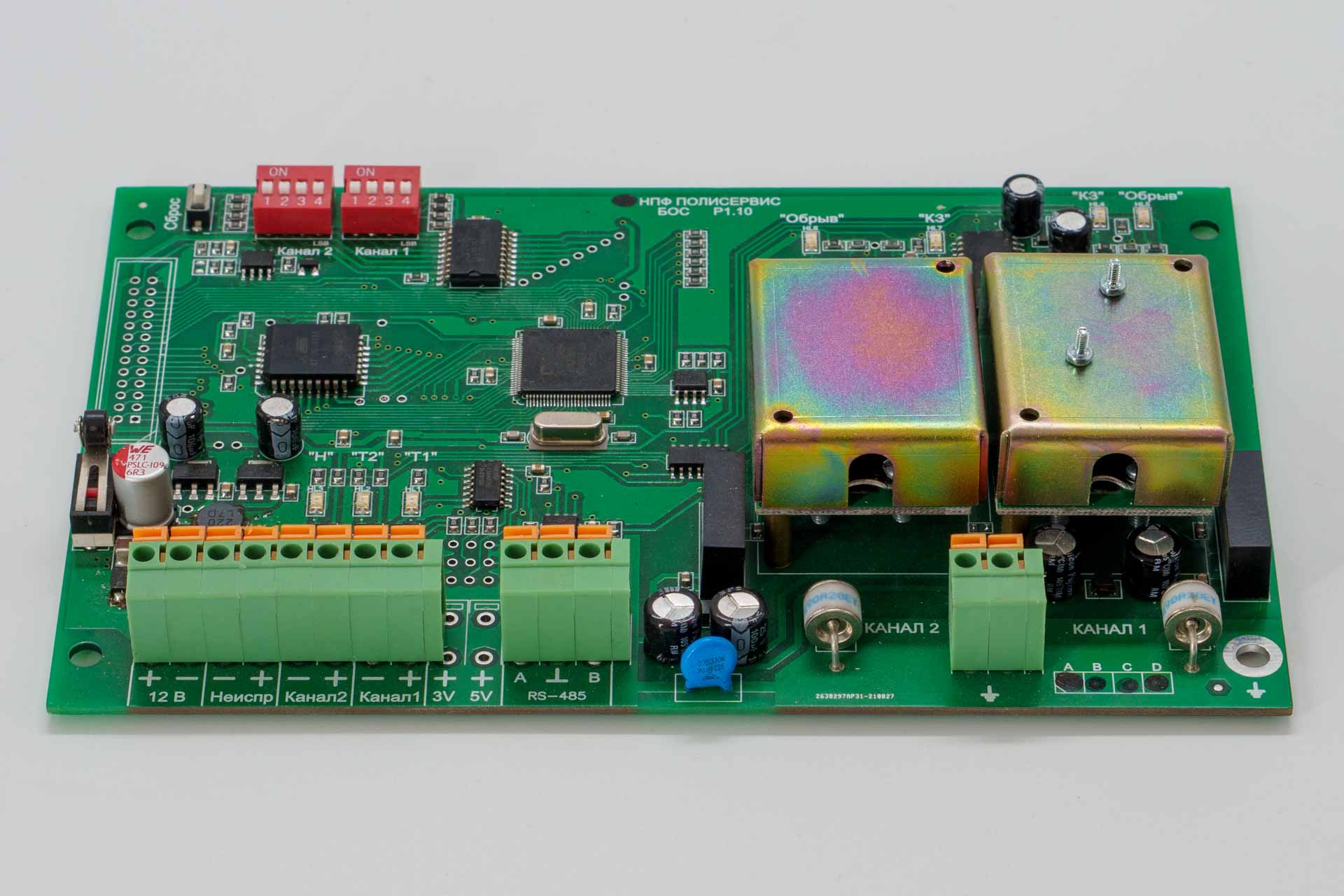

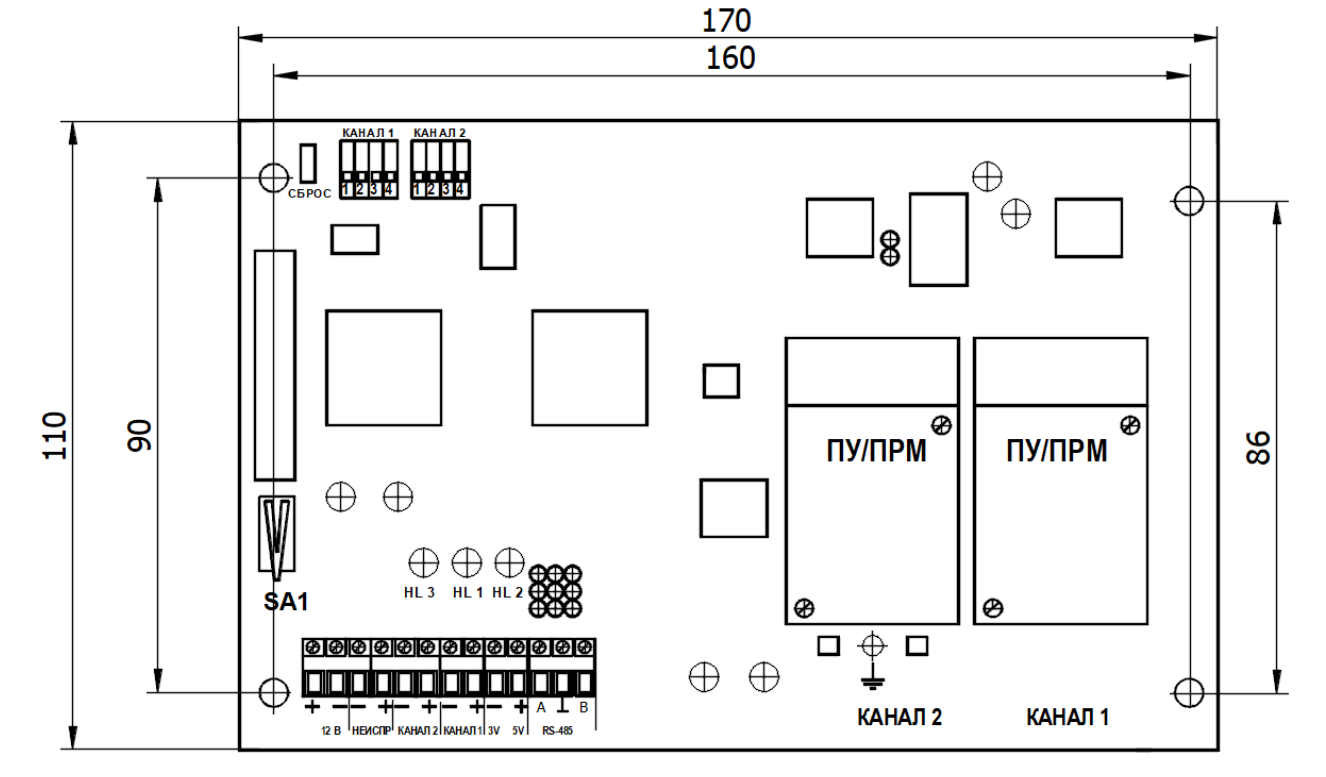

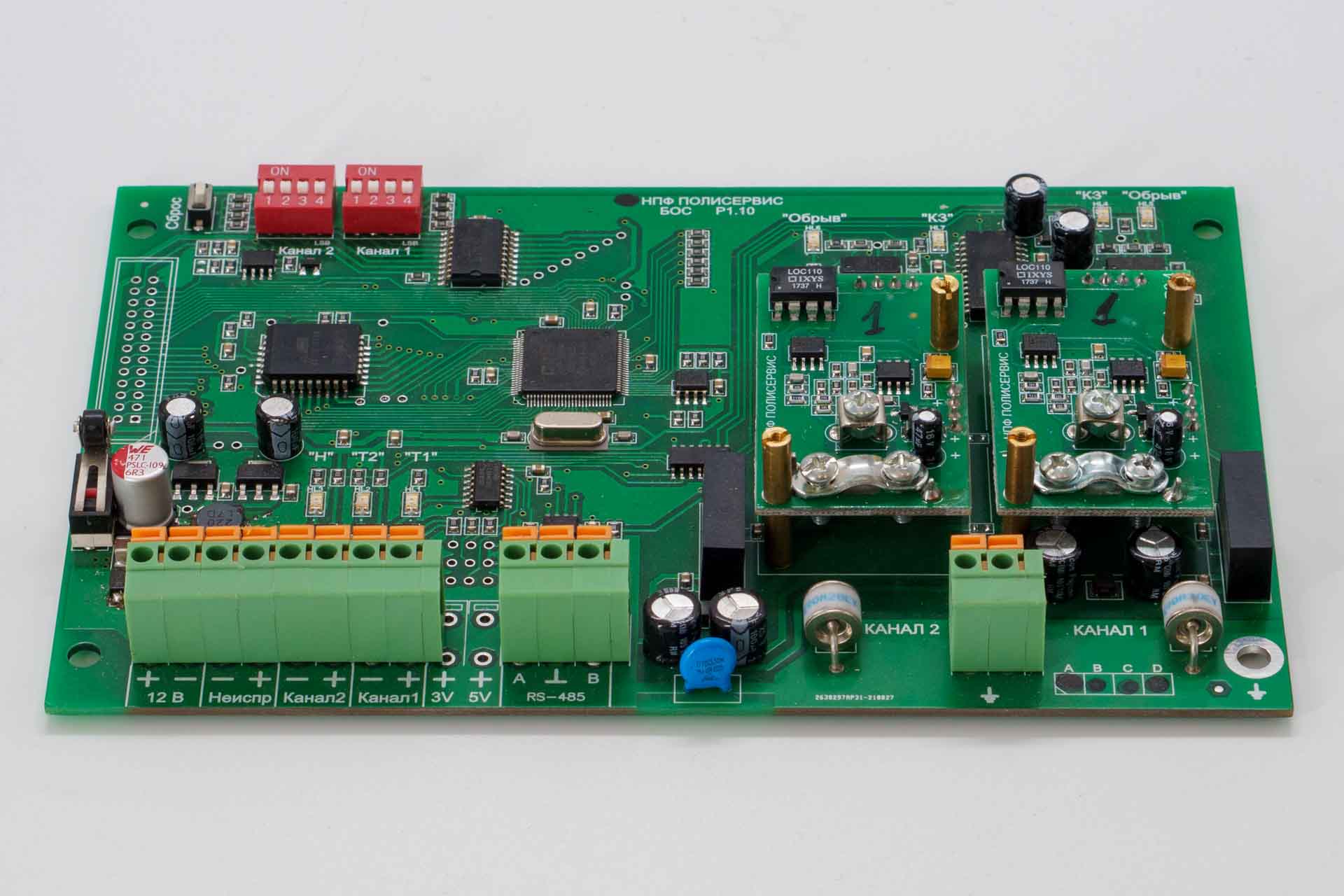

Узел выполнен конструктивно в виде платы с элементами, на которую устанавливаются предварительные усилители (ПУ). Тип ПУ (ПУ-Т, ПУ-Т-1, ПУ-В или ПУ-В-1) должен соответствовать ЧЭ или датчику, подсоединяемому к узлу.

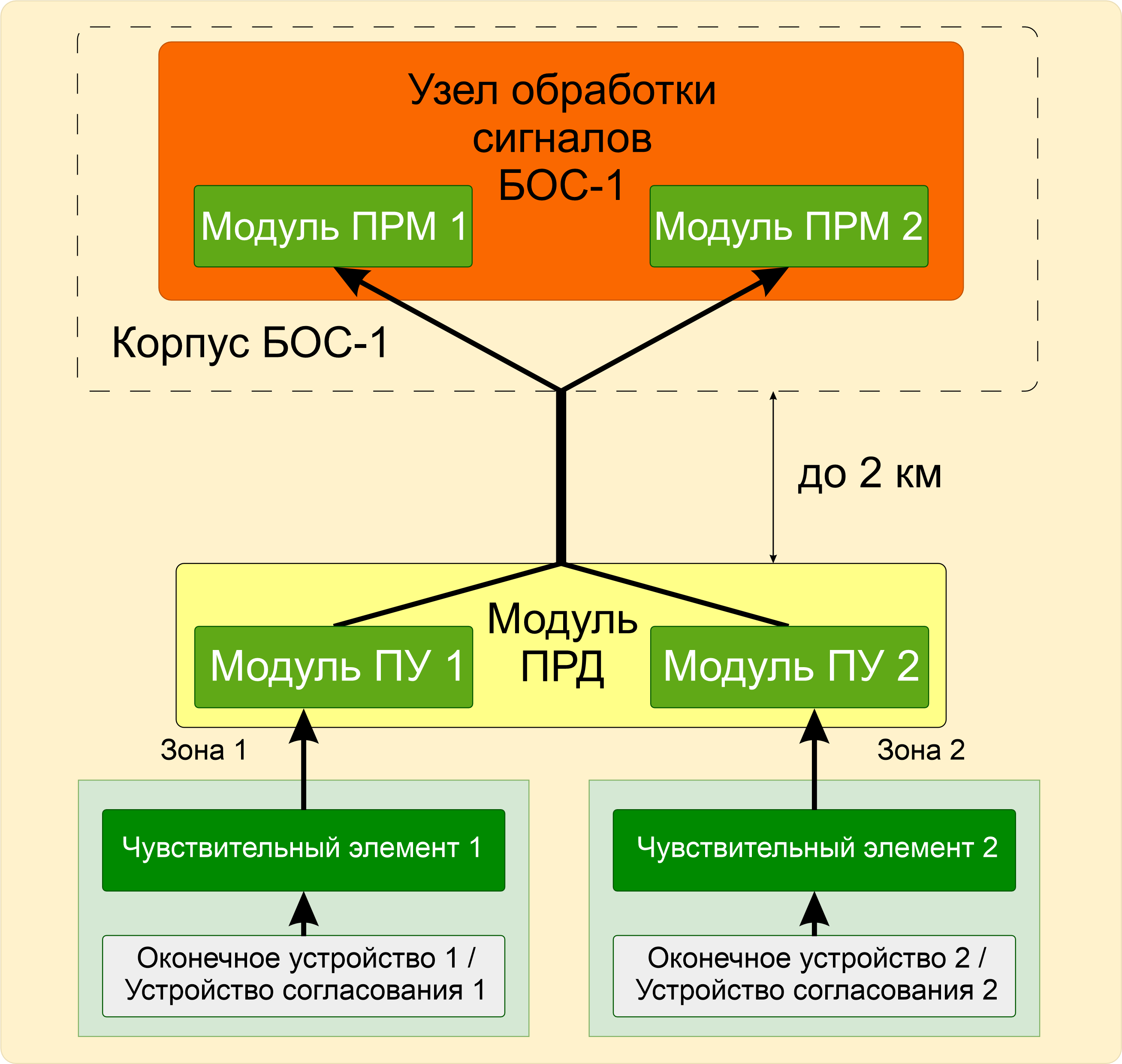

При удаленном расположении ЧЭ от узла БОС-1 (например, если БОС-1 установлен в помещении) ПУ устанавливаются в передатчик аналоговых сигналов (ПРД) и используются для трансляции сигналов по линиям связи в узел БОС-1. В этом случае в узел БОС-1 взамен ПУ устанавливается приемник аналоговых сигналов (ПРМ).

Узел БОС-1 при работе может устанавливаться в один из корпусов:
- корпус поликарбонатный со степенью защиты оболочкой IP65 по ГОСТ 14254;
- корпус алюминиевый со степенью защиты IP65;
- корпус алюминиевый термостатированный со степенью защиты IP65;
- корпус стальной со степенью защиты IP20

Узел БОС-1 обеспечивает передачу извещений «Тревога 1», «Тревога 2» и «Неисправность» в ППК посредством коммутации шлейфов сигнализации (ШС) оптронным ключом (реле):
- в дежурном режиме контакты реле замкнуты;
- в режимах «Тревога 1», «Тревога 2» и «Неисправность» контакты реле разомкнуты.
