Волоконно-оптический вибрационно-сейсмический извещатель

• Протяжённость охраняемого периметра до 20 км

• Нечувствительность к грозам и электромагнитным наводкам

• Простой и удобный монтаж, автоматическая пусконаладка и удалённое сопровождение объекта

• Без необходимости питания на охраняемом периметре с возможностью установки бесперебойного питания в центральный блок

• Продолжительная автономная работа от АКБ за счёт потребления менее 500 Вт на 5 км периметра

• В комплекте — автоматизированное рабочее место и система фото- и видеоверификации событий

Описание

Волоконно-оптический вибрационно-сейсмический извещатель ТОПОЛЬ ВО предназначен для построения надёжных рубежей охраны периметра на объектах любой сложности — от промышленных и инфраструктурных площадок до протяжённых линейных объектов.

Система независима от электромагнитной обстановки и позволяет создавать непрерывные рубежи охраны большой протяжённости без размещения активного оборудования на периметре.

За счёт глубокой аналитики и поддержки многорубежных схем охраны ТОПОЛЬ ВО обеспечивает обнаружение вторжений, контроль доступа и комплексную защиту периметра.

Извещатель легко эксплуатируется и интегрируется в существующие системы безопасности, становясь частью современных масштабируемых комплексов охраны.

Принцип работы

Помимо адресных и дискретных датчиков, блоки обработки данных серии ТОПОЛЬ ВО поддерживают работу с оптоволоконным кабелем. Он используется в качестве чувствительного элемента для определения вибраций ограждения или грунта, возникающих вследствие физического воздействия на него нарушителя.

Оптический кабель нечувствителен к радиоволновым помехам и может применяться вблизи генераторов, радаров, радиомаяков, линий электропередачи и других источников радиоизлучения.

Срок службы кабеля более 25 лет. Допустимая температура эксплуатации — от −60 °С до +70 °С. Кабель является пассивным устройством, не требует питания на охраняемом периметре и не создает радиопомех для другого оборудования.

Чувствительная часть кабеля может находиться на расстоянии до 25 км от блока обработки сигналов (до 40 км — по специальному заказу), что позволяет размещать центральный блок в охраняемом КПП и собирать протяжённые периметры без установки защиты объектовых шкафов и оборудования.

Схема максимального расстояния между блоком обработки сигналов и чувствительной частью кабеля

Монтаж и обслуживание

Извещатель поставляется полностью собранным и готовым к эксплуатации. Для запуска необходимо только смонтировать кабель на ограждении и подключить центральный блок к сети переменного тока ~220 В частотой 50 Гц.

При необходимости кабель можно изготовить самостоятельно на объекте с использованием обычного связного волоконно-оптического кабеля и комплекта муфт производства НПФ «Полисервис». При механическом повреждении его можно отремонтировать прямо на ограждении стандартным оборудованием для сварки оптического волокна.

Чувствительный элемент выполняется единым кабелем на весь периметр, либо разделяется на несколько частей для организации разнонаправленных линий охраны.

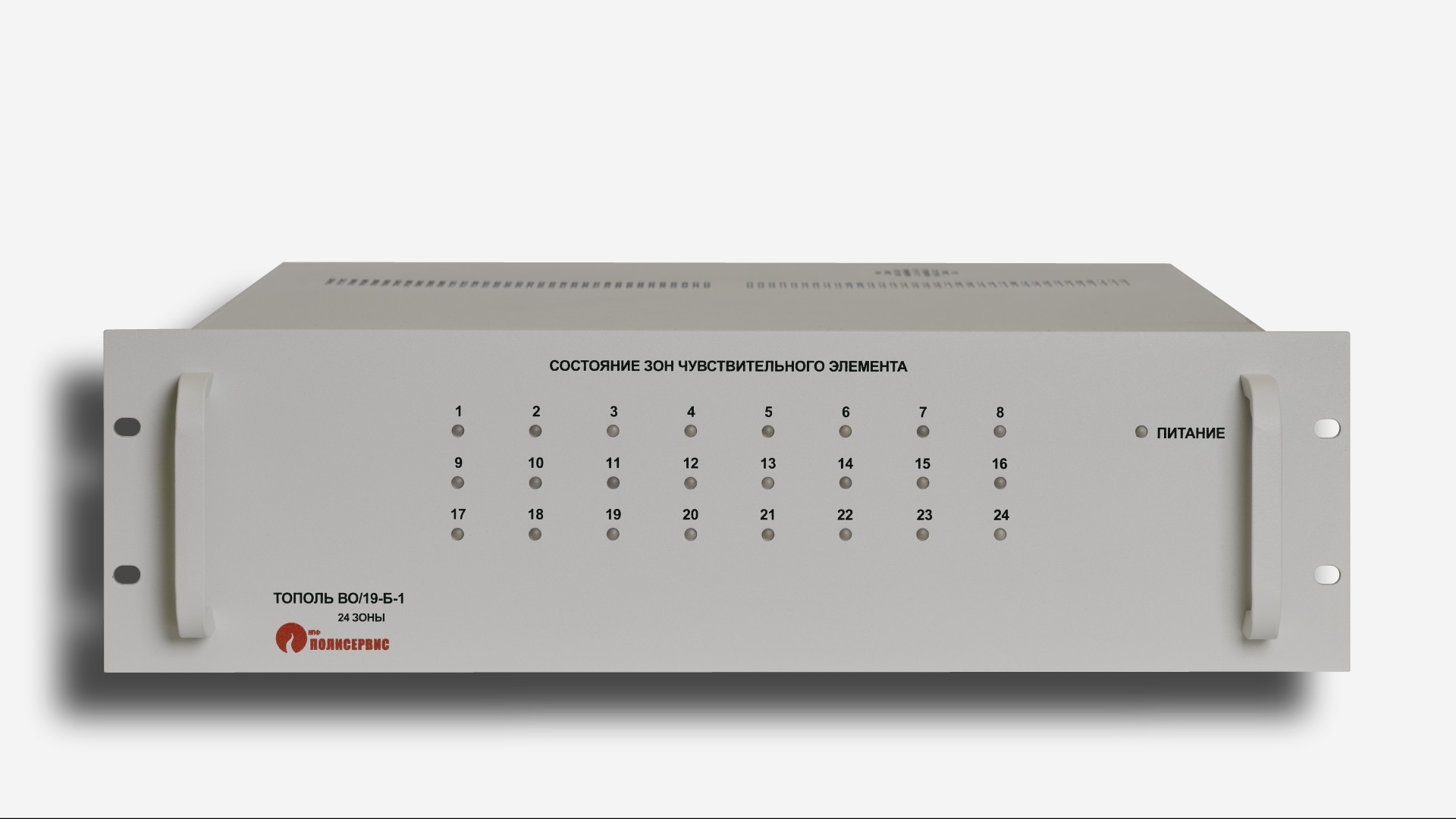

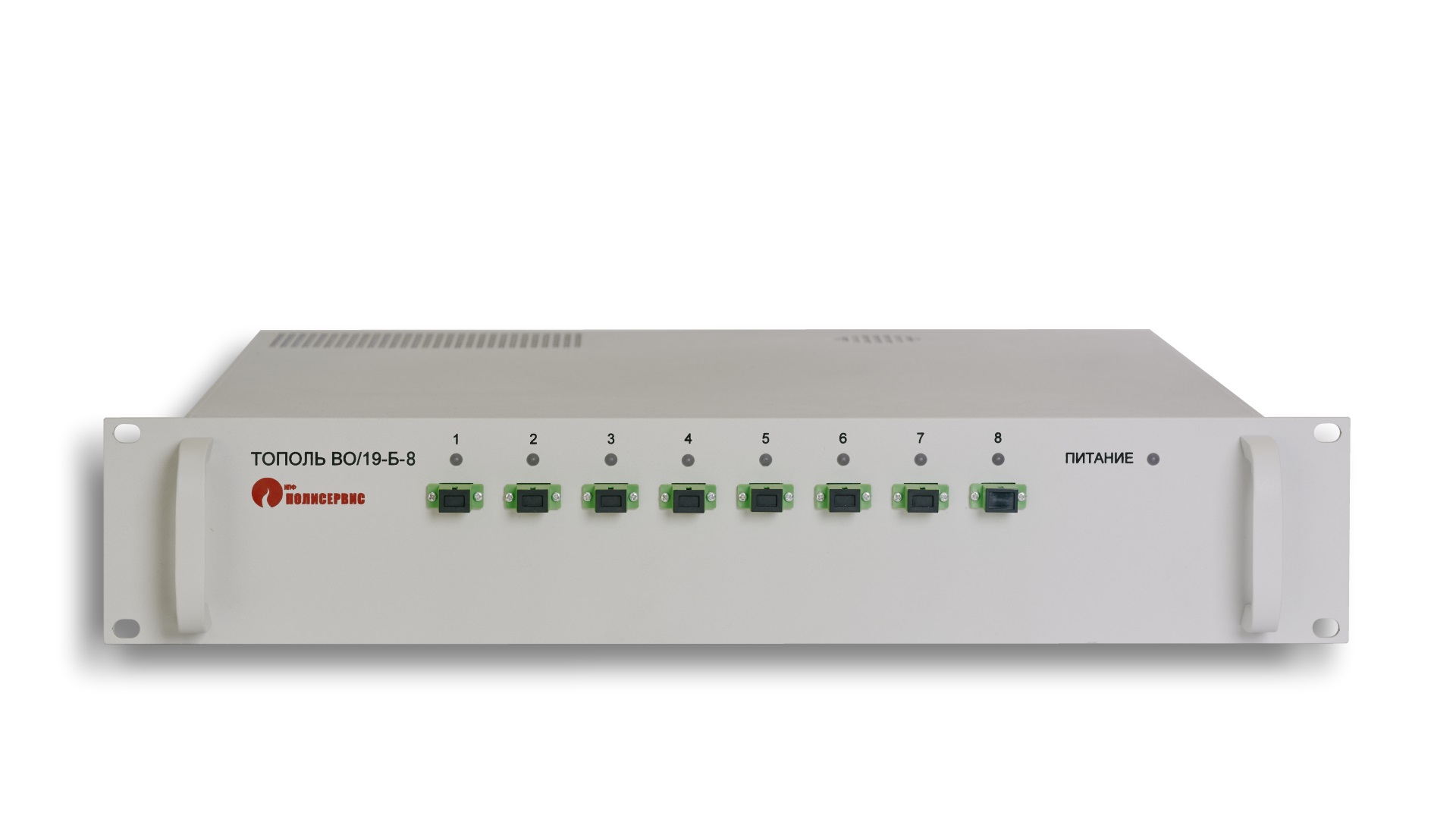

Конфигурация зон

Система поддерживает разделение кабеля на:

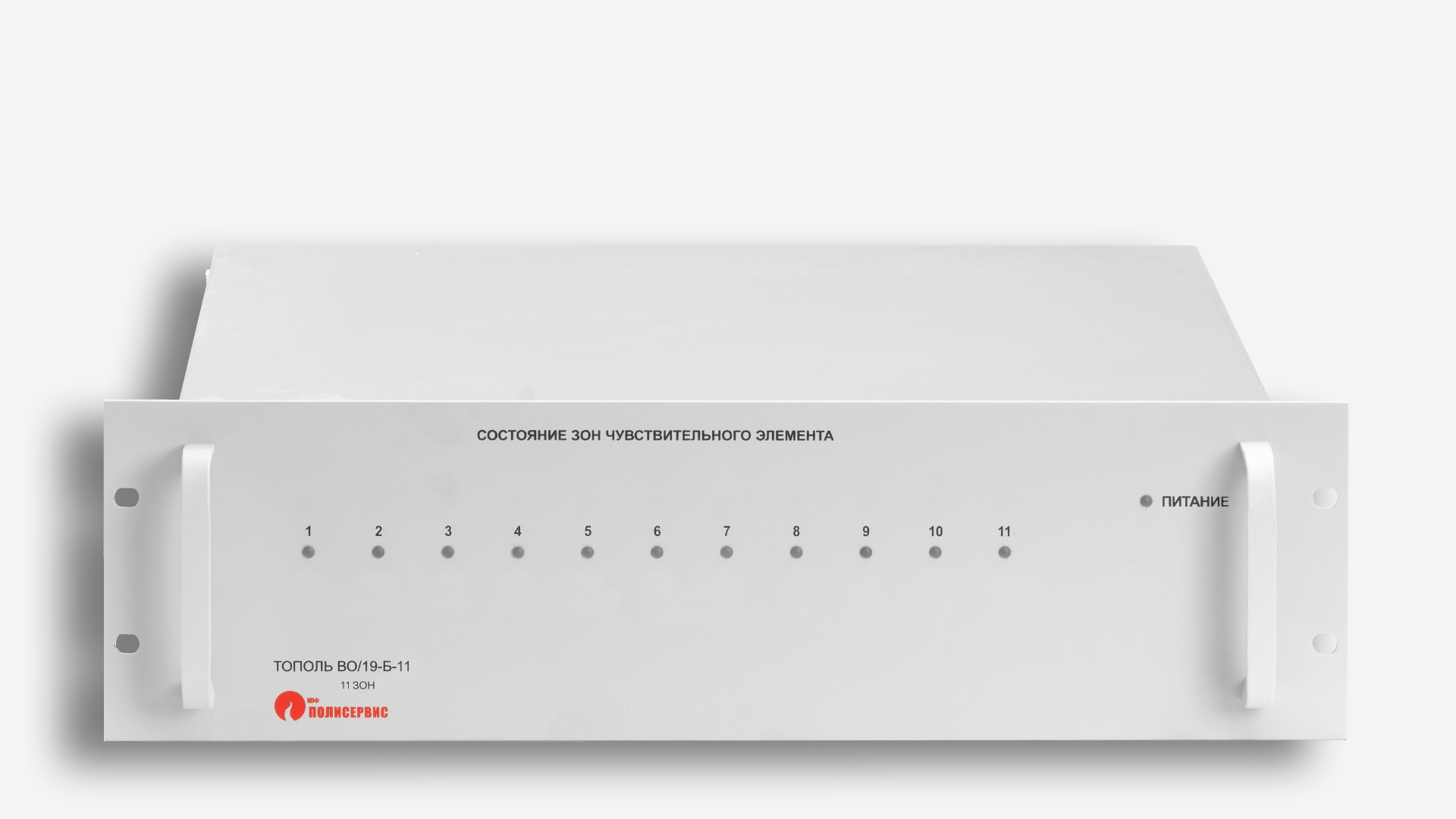

• 11 зон (для ТОПОЛЬ ВО/19-Б-11),

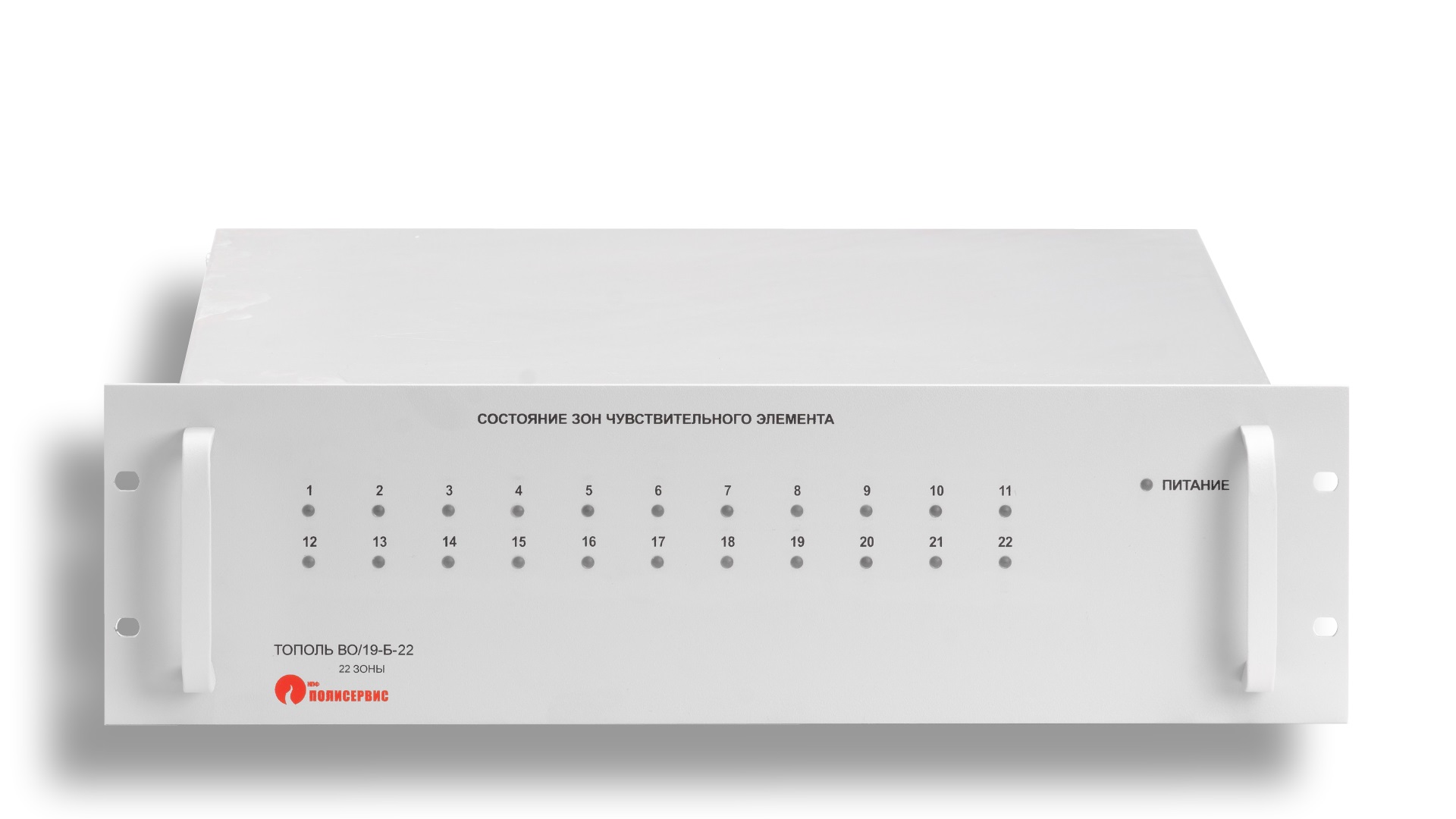

• 22 зоны (для ТОПОЛЬ ВО/19-Б-22),

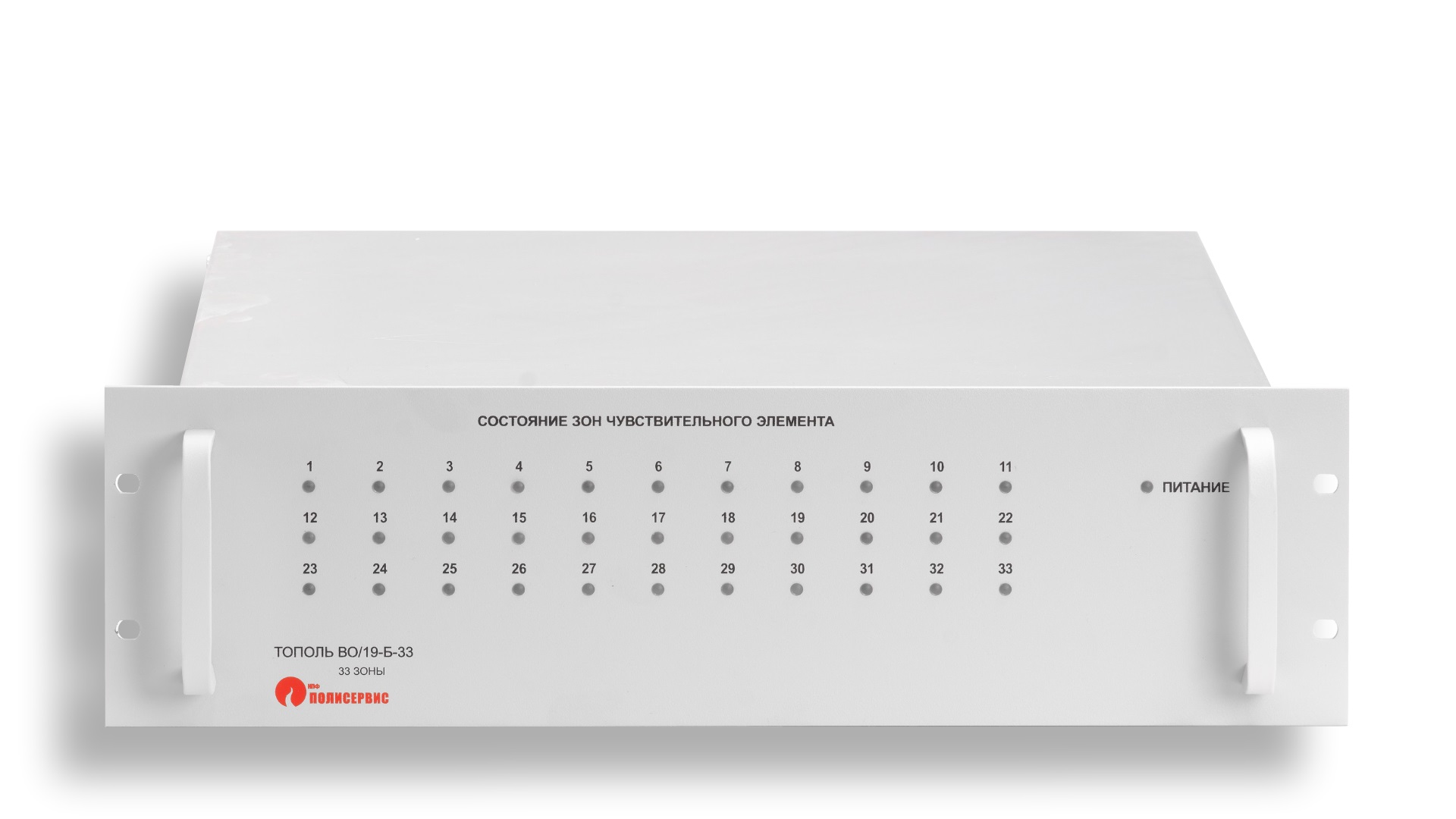

• 33 зоны (для ТОПОЛЬ ВО/19-Б-33) — длиной от 1 до 300 м каждая,

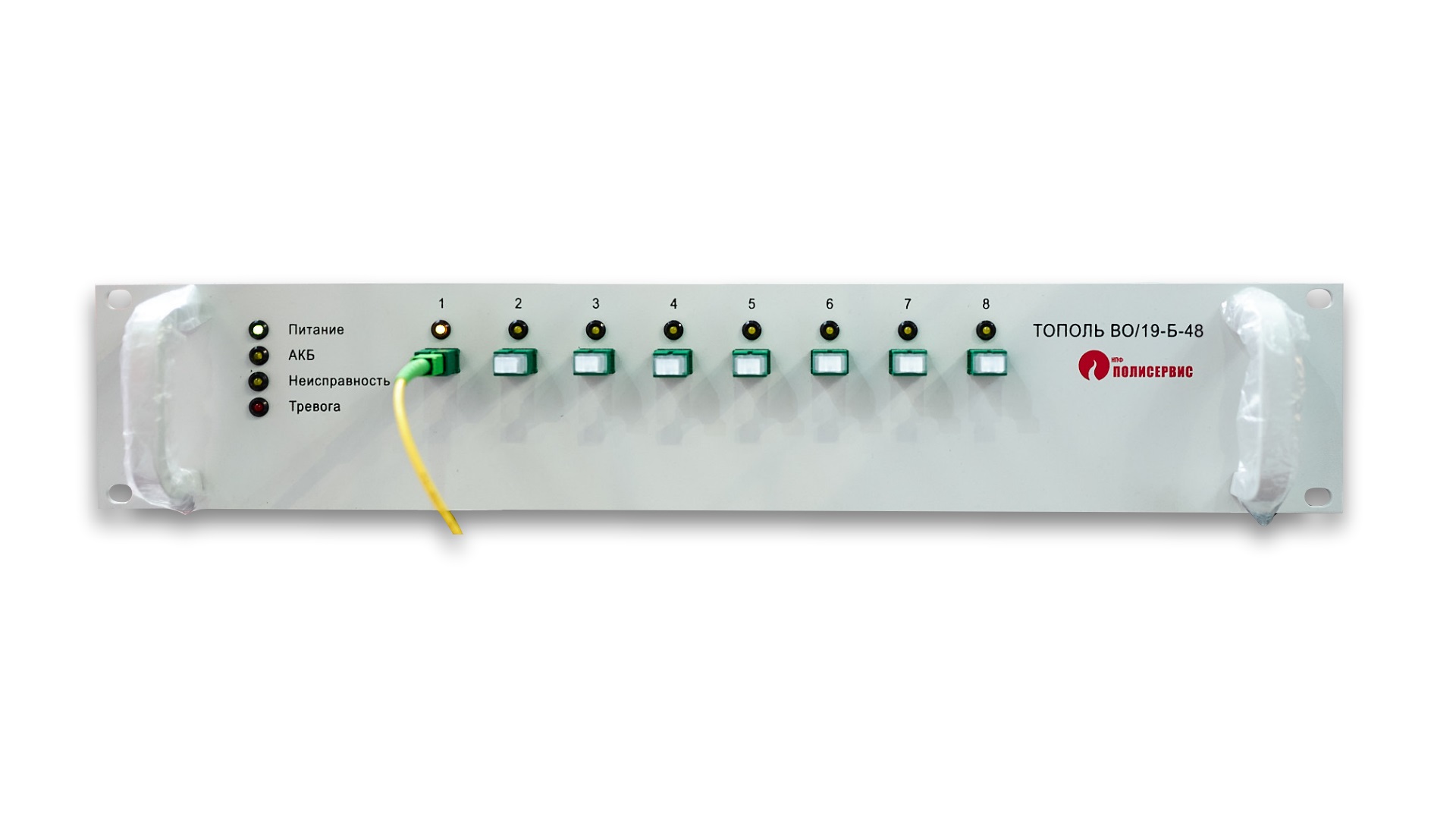

• 48 зон (для ТОПОЛЬ ВО/19-Б-48) — длиной от 50 до 200 м каждая.

Рекомендуемая длина для сложных условий эксплуатации и ограждений без особых требований по жесткости конструкции и качеству монтажа — 100 м.

Дополнительные возможности

Кабель можно использовать не только для охраны периметра, но и для организации локальной вычислительной сети (ЛВС).

Например, для трансляции данных от системы видеонаблюдения или для объединения разрозненных блоков обработки сигналов ТОПОЛЬ и/или БОС при построении периметров большой протяжённости. Необходимое количество свободных жил указывается при заказе извещателя.

Варианты монтажа кабеля

Кабель может устанавливаться:

Схема расположения элементов

• на ограждение из сварной сетки, профнастила, штакетника и прочих лёгких конструкций;

• на колючую ленту или сминаемый козырёк монолитных ограждений;

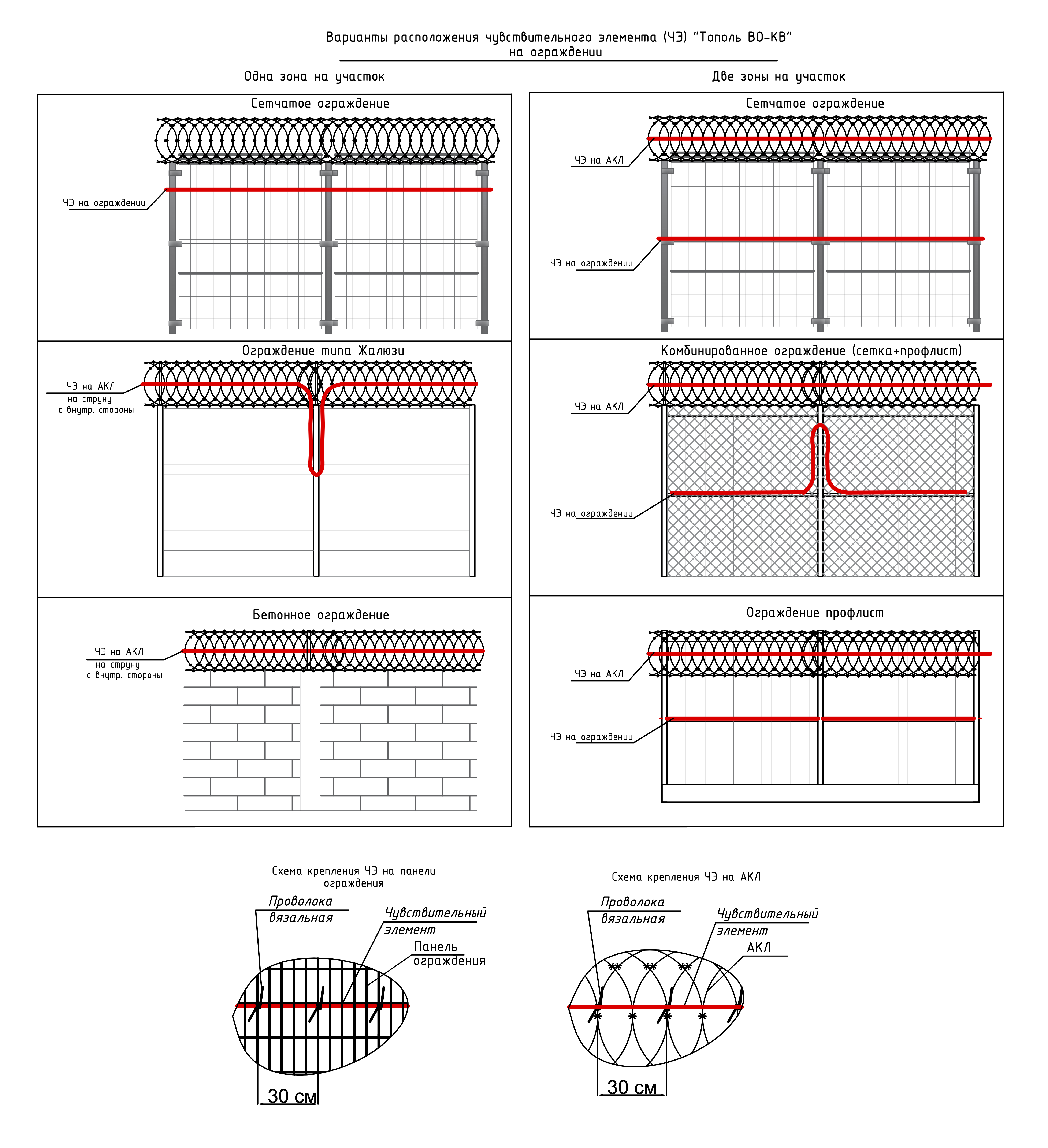

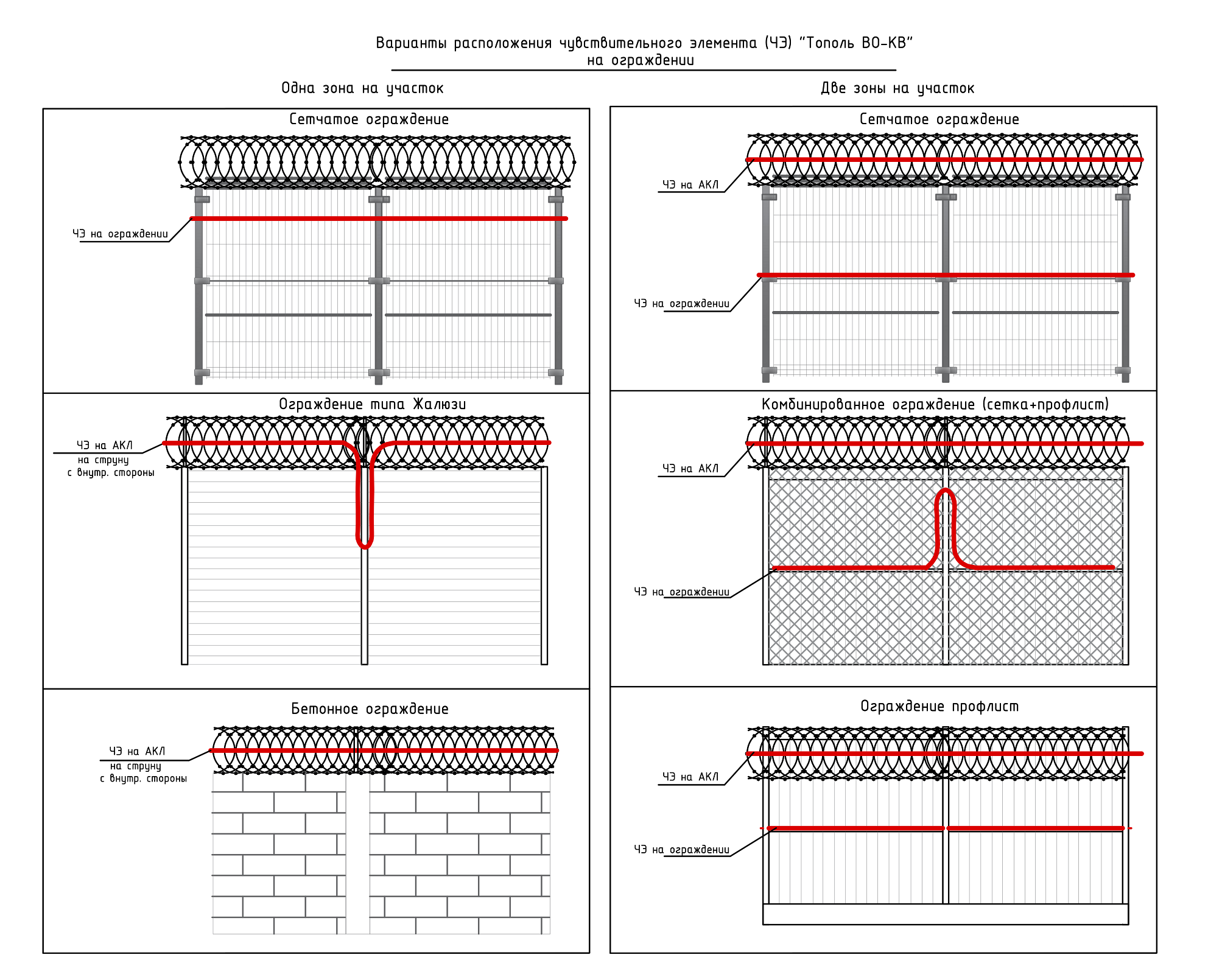

Варианты расположения чувствительного элемента

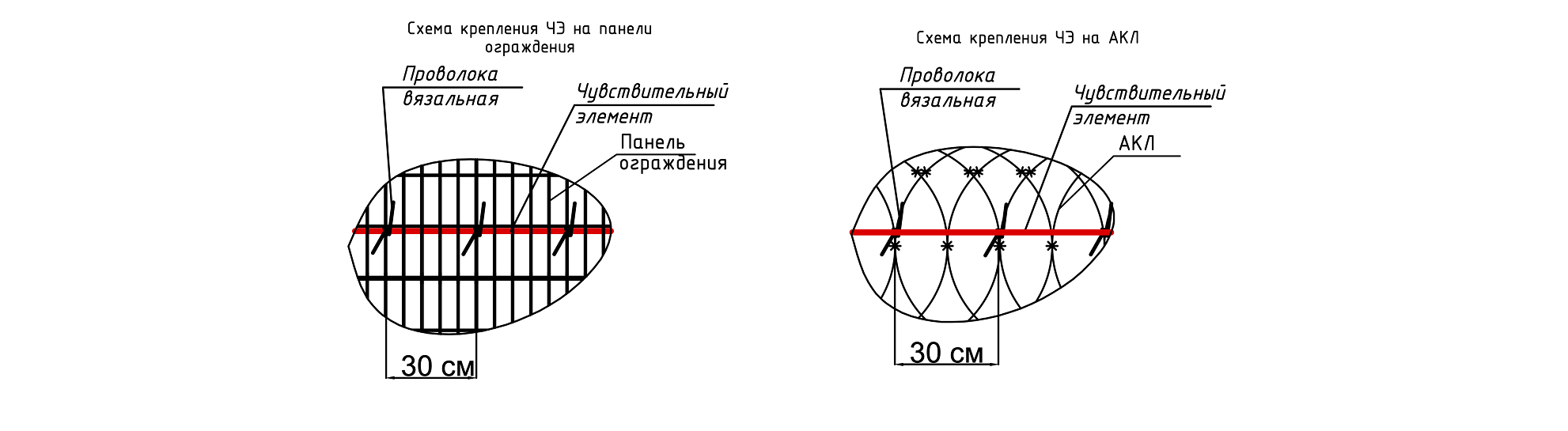

Схемы крепления чувствительного элемента

• в землю под ограждением любого типа — для организации рубежа противоподкопа;

• в землю — для организации сейсмического рубежа охраны. Возможны различные схемы размещения:
  1. с внешней стороны ограждения — для обнаружения приближения нарушителя к ограждению;

  2. с внутренней стороны ограждения — для определения факта прохода нарушителя за ограждение. Этот способ отлично подходит, если невозможно установить полосу отчуждения с внешней стороны ограждения из-за близости дорог или пешеходных зон, а также в случае, когда сейсмическая система используется для фиксации факта срабатывания других рубежей охраны;

  3. по охраняемой линии — для формирования скрытого рубежа охраны, если нет ограждения.

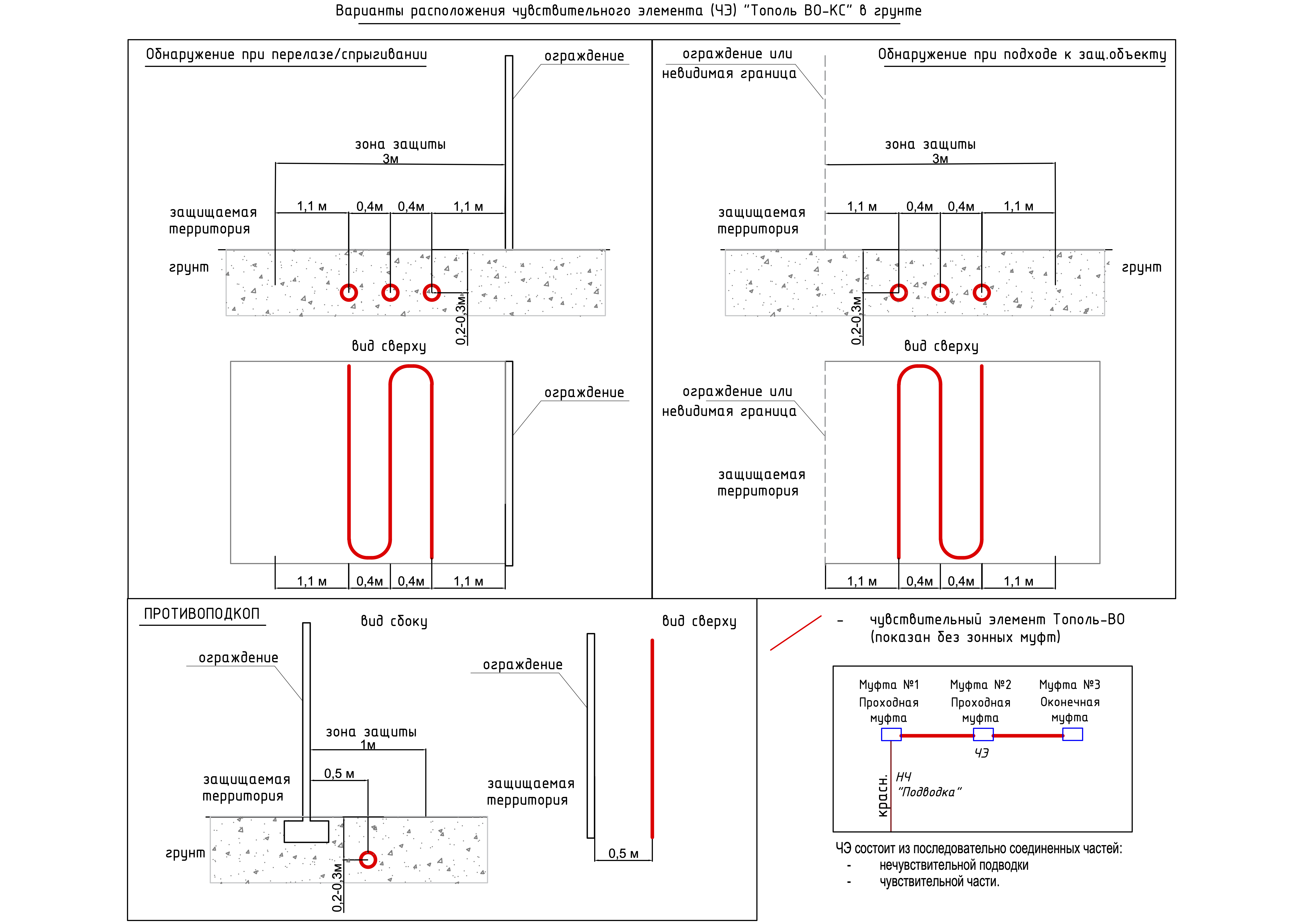

Схема расположения чувствительного элемента для разных вариантов монтажа

По специальному запросу кабель изготавливается в неметаллическом исполнении для создания рубежей, не обнаруживаемых техническими средствами.

Все варианты монтажа можно комбинировать в рамках одного кабеля и центрального блока для формирования многорубежной системы.

Пример организации охраны ворот и проездов с разделением чувствительного элемента на зоны и применением ИК-барьеров

Подключение зон

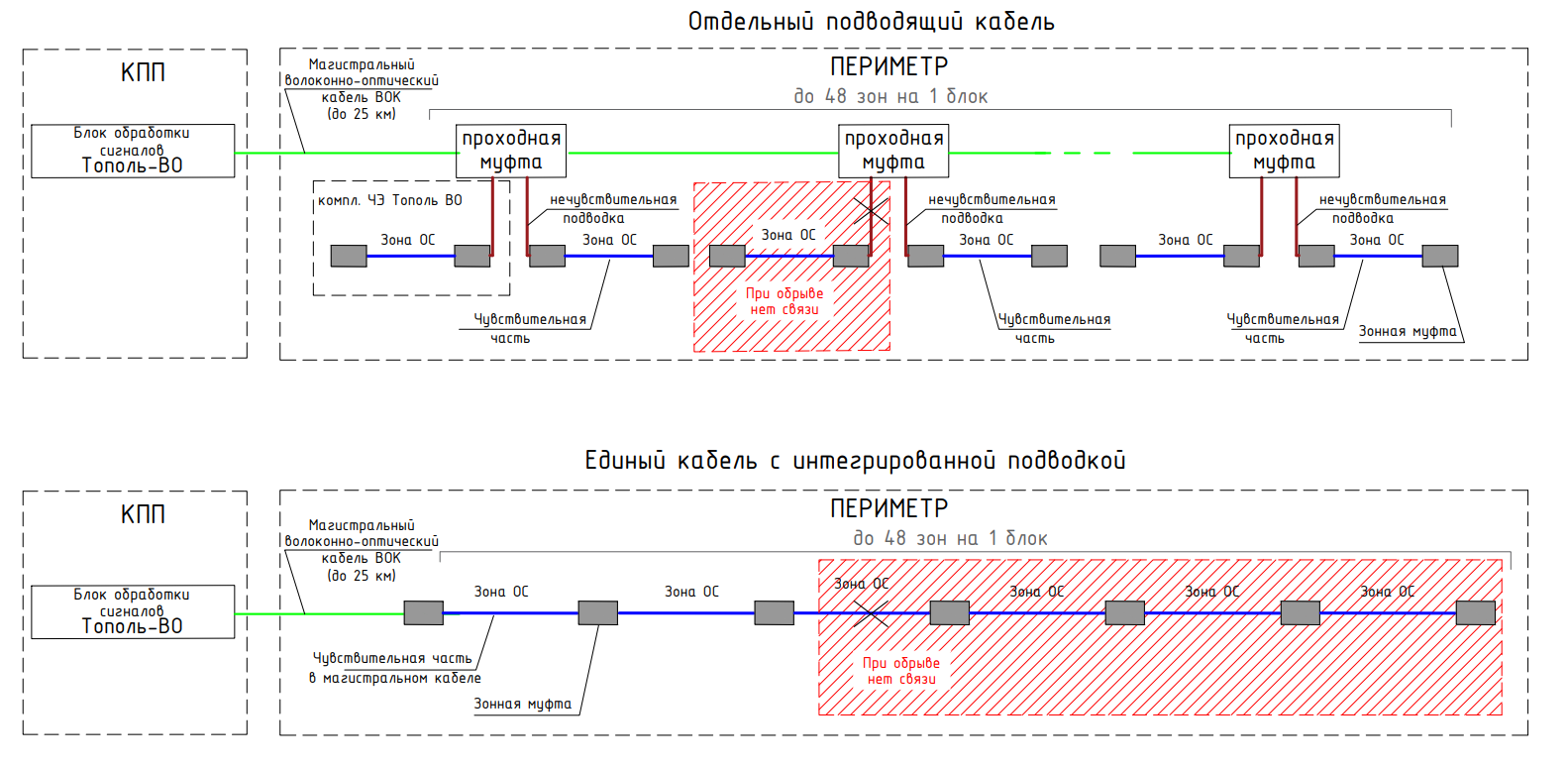

Подключение зон с отдельным подводящим кабелем

Кабель прокладывается в лотке или прикапывается в землю. Преимущество данного решения: при обрыве основного кабеля извещатель теряет связь только с одной зоной, в которой произошёл обрыв, остальные зоны при этом продолжают работать в штатном режиме.

Варианты подключения зон

Помехозащищённость и частотная обработка

Вне зависимости от типа монтажа и подключения каждая зона чувствительного кабеля использует восьмиполосную частотную обработку сигнала, что позволяет работать в любых климатических условиях и в широком спектре естественного шума среды и ограждения. Отдельные частотные полосы могут быть исключены из работы, если невозможно устранить источник помехи.

Например, железнодорожные пути формируют помеховый фон в области низких и средних частот, тогда как высокие частоты затухают в грунте, не доходя до ограждения. Частотная фильтрация корректно учитывает такие особенности окружающей среды и сохраняет высокую помехоустойчивость системы.

Аналитика и обработка данных

При обработке сигнала извещатель ТОПОЛЬ ВО использует глубокую аналитику больших данных, распределённых во времени и пространстве.

Основными критериями анализа являются:

• Подсчёт количества превышений сигналом адаптивного порогового уровня, позволяющий отличить случайные однократные воздействия (например, удар животного по ограждению) от реального преодоления ограждения, для которого необходимо не менее трёх касаний (взяться, подтянуться, перепрыгнуть).

Процесс подсчёта превышений сигналом адаптивного порога

• Распределение воздействий между частотными полосами, позволяющее отличить широкополосный сигнал реального преодоления ограждения от высокочастотных всплесков, вызванных ветками, градом и другими факторами.

Классификация частот

• Энергия воздействия, позволяющая отличить многократные слабые воздействия (например, птицы) от реального воздействия на ограждение.

• Продолжительность воздействия, позволяющая определить слабые по амплитуде, но длительные события (например, сверление или пиление ограждений и трубопроводов). При этом непрерывность воздействия не требуется.

• Анализ максимумов амплитуд для определения перекусывания, деформации или разрушения ограждения.

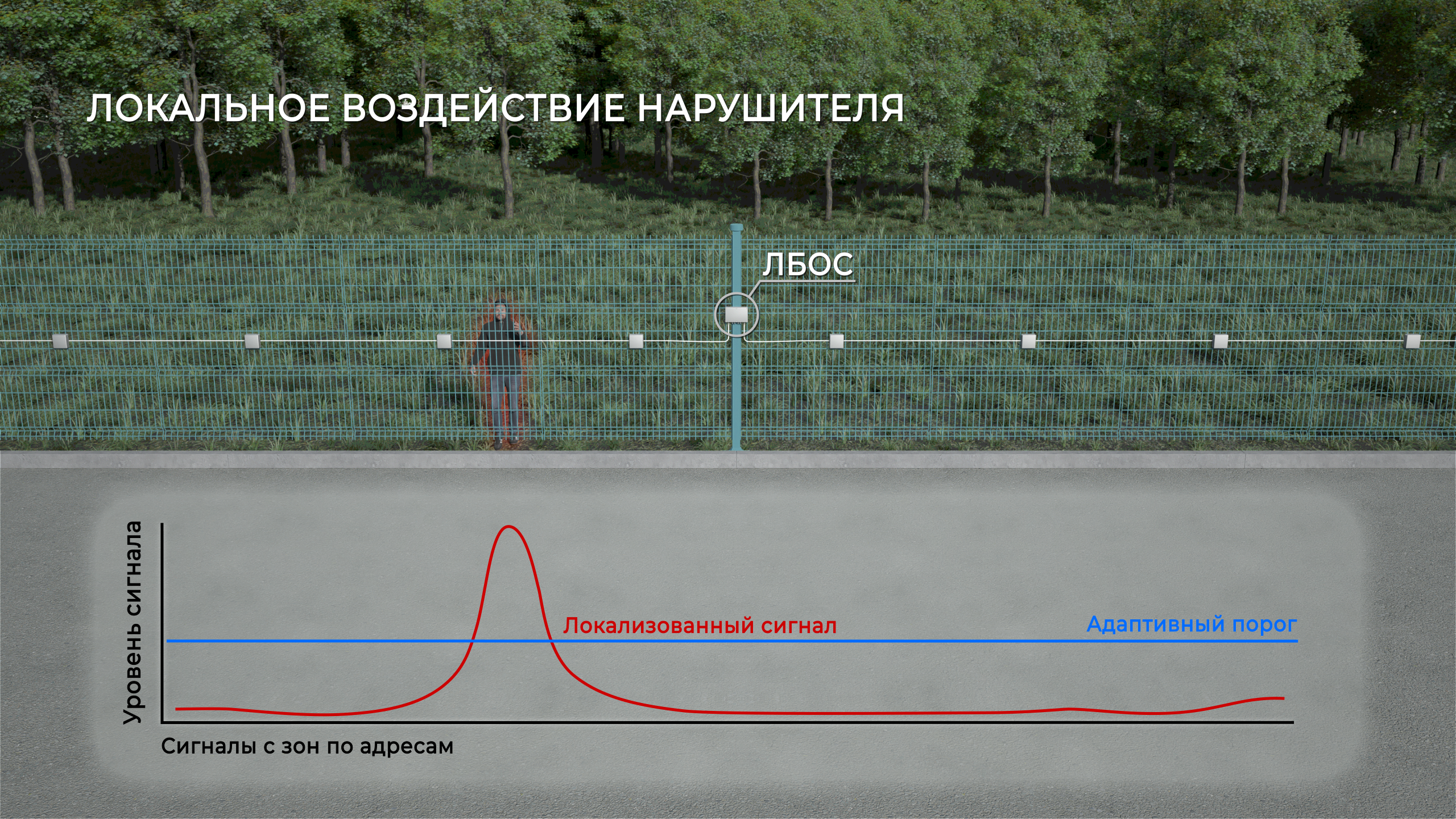

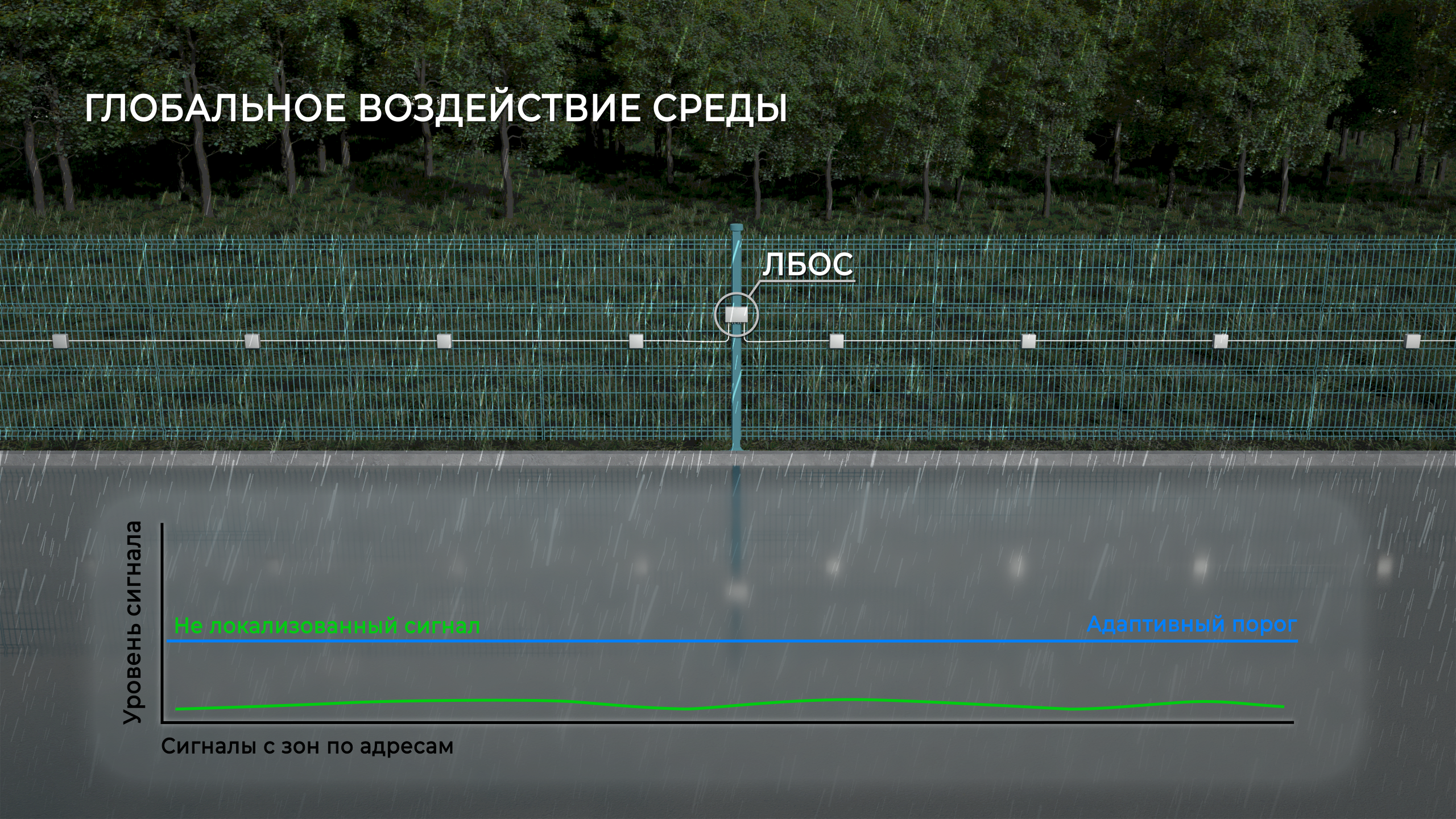

• Пространственно-временной анализ сигналов от зон, позволяющий отличить воздействие нарушителя (1-2 зоны) от погодных воздействий, затрагивающих несколько зон одновременно.

Все виды аналитики могут использоваться одновременно и параллельно для достижения рекордно высокой помехоустойчивости системы. Более того, все зоны могут иметь несколько одновременно работающих вариантов настроек для классификации типа нарушителя или характера нежелательного воздействия с последующим информированием оператора об обнаруженной угрозе.

Интеграция и расширение системы

Извещатель ТОПОЛЬ ВО полностью совместим со всеми техническими средствами системы охранной сигнализации ТОПОЛЬ, включая концентраторы и расширители шлейфов КХ-ЕХ, линейные блоки обработки сигналов (ЛБОС), точечные адресные вибрационные и сейсмические датчики ВД и СД.

Это позволяет гибко расширять систему и подключать дополнительное оборудование для:

• формирования многорубежной системы охраны на разных физических принципах (например, инфракрасные барьеры для защиты от перебрасывания или преодоления ограждения без контакта);

• защиты проходов и проездов с применением активных инфракрасных барьеров серии ИВА;

• охраны локальных участков с высоким помеховым фоном (например, зоны прогрева двигателей);

• организации сейсмического рубежа повышенной чувствительности;

• управления внешним исполнительным оборудованием — периметральным освещением, воротами, системами оповещения и другим оборудованием с силовым или логическим управлением.

Видеонаблюдение

Центральный блок имеет встроенную и полностью интегрированную в рабочее место оператора подсистему видеонаблюдения:

• базовое исполнение — до 16 IP-камер;

• расширенное — до 1000 IP-камер на один блок.

Система может:

• Получать события от камер по протоколу ONVIF. Типы регистрируемых событий зависят от модели камеры (датчики движения, пересечение линии, вход и выход из зоны, количество людей в зоне и другое). События могут обрабатываться аналогично встроенным датчикам системы и использоваться на любом уровне построения логических зон, реакций и прочих объектов системы.

• Сохранять и транслировать видеоданные с камер по протоколу RTSP — в постоянном режиме и по событиям.

• Сохранять данные на встроенные жесткие диски (опция) и на сетевые диски клиента.

Для управления внешними системами видеонаблюдения или интеграции с объектовой системой охраны можно использовать выходы типа «сухой контакт». Каждый центральный блок имеет 12 встроенных выходов, их количество может быть увеличено с помощью расширителей шлейфов ЕХ-6. Например, для трансляции всех тревожных извещений из 12-зонного ТОПОЛЬ ВО в Болид, достаточно установить один Сигнал-20.

Также доступна прямая программная интеграция с DSSL Trassir через Trassir API.

Исполнение и программное обеспечение

Центральный блок извещателя имеет модульную конструкцию и может быть выполнен в нескольких вариантах:

• настенный шкаф со степенью защиты оболочкой IP41 и температурным диапазоном от 0 до +40 °С;

• объектовый шкаф со степенью защиты оболочкой IP65 и температурным диапазоном от минус 25 до +65 °С;

• модуль для 19-дюймовой стойки.

Для построения протяжённых систем охраны с использованием большого количества центральных блоков они могут быть выполнены в виде единой 19-дюймовой стойки с общей системой резервированного питания и дублированной системой обработки данных.

Центральный блок поддерживает широкий набор дополнительных опций и модулей, позволяющих организовать:

• автоматическое резервирование используемой ЛВС с возможностью организации сетевого кольца;

• дублирование системы обработки данных и принятия решений;

• резервирование входного питания;

• полное шифрование и дублирование данных блока, а также автоматический ввод резервных центральных блоков при нештатных ситуациях на объекте.

Система обработки данных и принятия решений может поставляться в виде программного обеспечения для выполнения на серверах заказчика.

Также поддерживается вывод и трансляция всех данных журналов системы на внешние серверы баз данных или файловые серверы заказчика.

Программное обеспечение совместимо с операционными системами Windows, MacOS и Linux, включая российские операционные системы Астра и Альт.

Управление системой

Управление системой возможно как по сети, так и непосредственно с центрального блока. Это позволяет организовать автоматизированное рабочее место оператора без дополнительных затрат. Для этого необходимо подключить к центральному блоку монитор с помощью интерфейса HDMI, USB клавиатуру и мышь.

Для управления системой по ЛВС центральный блок подключается к сети, где расположены компьютеры клиента, с последующей установкой на них клиентского программного обеспечения.

Дополнительные модули позволяют организовать зашифрованную линию связи между клиентами и блоками, а также использовать многофакторную аутентификацию пользователей с использованием биометрических данных или подтверждением полномочий оператора с центрального поста управления.
