/ Каталог продукции / Охрана периметра

Периметральная охрана

Мы разрабатываем и производим оборудование для охраны периметра с 1998 года.

Широкий перечень производимого оборудования и собственная система сбора, обработки и отображения данных позволяют организовать охрану объектов любой сложности и протяженности “под ключ”. Все оборудование нашего производства интегрировано в единую систему и может использоваться совместно без каких-либо ограничений, позволяя создавать комплексные системы охраны, контроля и управления доступом, видеонаблюдения, освещения, оповещения, сбора, обработки и хранения данных в рамках единой системы “Тополь”.

На оборудовании нашей компании реализовано множество объектов по всей стране, включая:

Тип объекта Реализованные проекты
Крупные объекты транспортной инфраструктуры аэропорты Пулково, Шереметьево-2, Шереметьево-3, городов Краснодар, Волгоград, Улан-Удэ, Симферополь и другие
Ключевые объекты энергосистемы подстанции Ишим, Найтоповичи, Древлянка, Апатиты, Кондопога, Медвежьегорск, Выходной, Мончегорск, ПЭС Лабытнанги, ТЭЦ г. Москва, ТЭЦ г. Воронеж и другие
Технологические гиганты АЭМ-Технологии (Росатом), НПП Звезда (Роскосмос), ОМЗ-Спецсталь, Брянский автомобильный завод (Алмаз-Антей), ФГУП Крыловский государственный научный центр, АО НЭПТ, площадки Русагро, комплексы S7-Техник, перекачивающие станции АО Газпром, авиаремонтный завод №419, Псковнефть-терминал, объекты ГУП Московский Метрополитен, порт г. Усть-Луга, причальный комплекс АО Астон, АО Мосводоканал, ГУП Водоканал г. Санкт-Петербург
Объекты культурного наследия ГМЗ «Петергоф», ГМЗ «Царское село», Юсуповский дворец, музей Рериха, Русский музей (г. Санкт-Петербург), Третьяковская галерея


Производство и инженерный отдел находятся в Санкт-Петербурге, что позволяет нам оперативно решать вопросы технической поддержки и сопровождения объектов.

Все оборудование сертифицировано в соответствии с требованиями Постановления Правительства РФ № 969 “Об утверждении требований к функциональным свойствам технических средств обеспечения транспортной безопасности и Правил обязательной сертификации технических средств обеспечения транспортной безопасности”, удовлетворяет требованиям альбома типовых решений ПАО «Россети», частично входит в перечень Транснефти и имеет исполнения, удовлетворяющие требованиям МЭК 61850.

Построение комплекса охраны

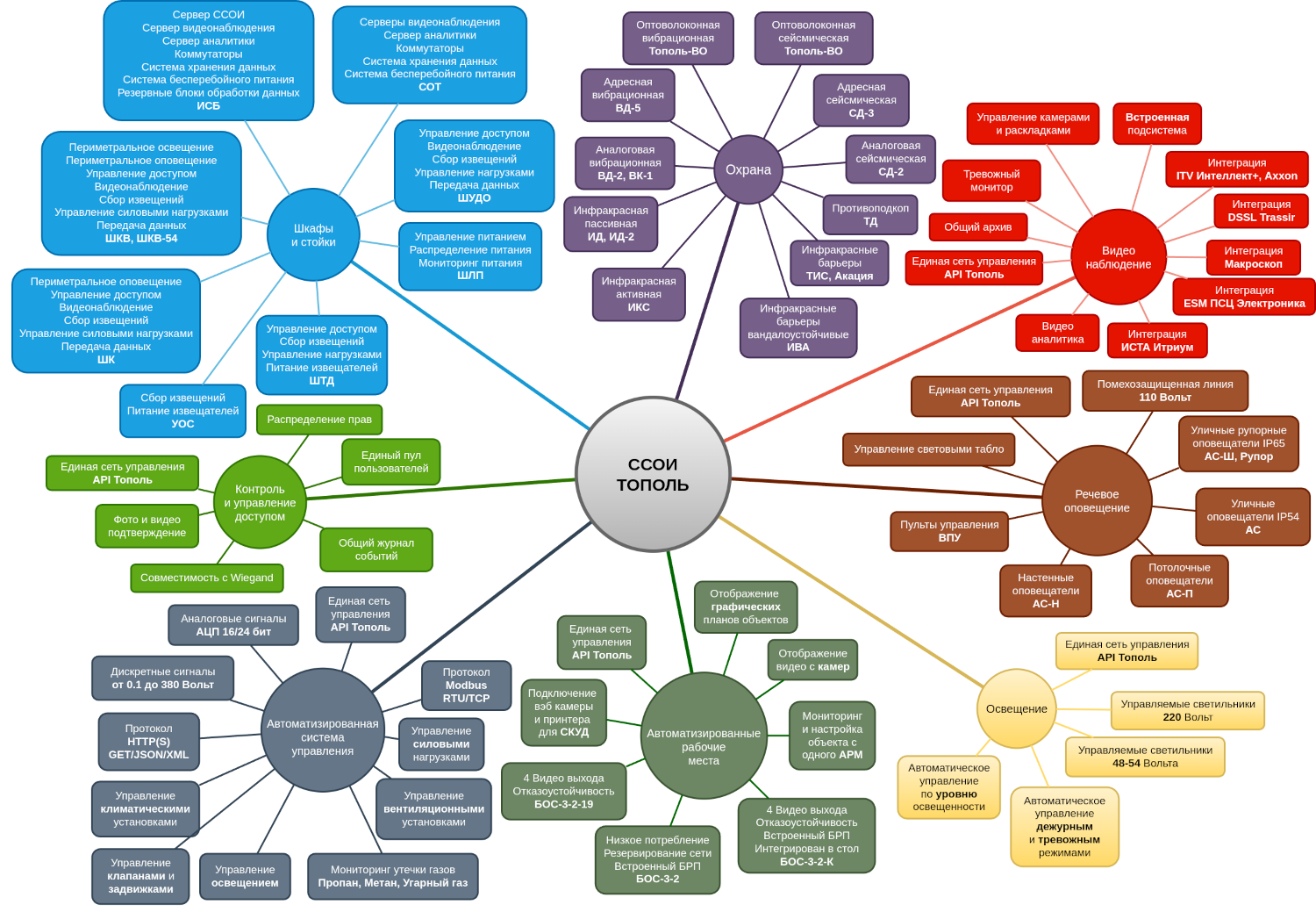

Экосистема Тополь представляет собой полностью законченное решение для построения систем охраны, мониторинга и управления объектами любой сложности.


Тип объекта

Для стационарных объектов оптимальным является применение комбинированной системы из нескольких рубежей охраны, основанных на различных физических принципах.
Такой подход позволяет максимально использовать сильные стороны каждого рубежа без необходимости тонко настраивать систему, разгоняя чувствительность отдельных типов извещателей для работы в не оптимальных для них условиях.
Например, вибрационный рубеж охраны позволяет обнаруживать попытки перелаза или разрушения (в том числе отгиба) ограждения в любых метеорологических условиях, не требуя полосы отчуждения. Однако, вибрационный рубеж работает только при касании нарушителем ограждения - при перелазе с лестницей рубеж сработает только в случае, если лестница опирается на ограждение или опоры, связанные с ним.

Применение второго рубежа охраны из оптических ИК датчиков не сильно удорожает систему, но полностью устраняет эту проблему, т.к., даже не касаясь ограждения, нарушитель будет вынужден пересечь охраняемую ими зону. При этом качество работы системы не будет зависеть от зарастания подходов к ограждению травой, формирования высокого снежного покрова и сложных погодных условий, к которым чувствительны оптические датчики, т.к. всю высоту ограждения контролирует первый вибрационный рубеж, не зависящий от этих факторов. Такая же комбинация является оптимальной для определения перелаза с использованием лестницы, опирающейся на монолитный (несущий) столб ограждения - вибрационный рубеж не придется разгонять по чувствительности для контроля капитальных элементов, слабо передающих вибрацию при перелазе.

Тип рубежа охраны Применение
Вибрационный волоконно-оптический интерферометр второго поколения (Тополь-ВО) Охрана протяженных ограждений
Сейсмический волоконно-оптический интерферометр второго поколения (Тополь-ВО) Создание необнаруживаемых зон охраны, обнаружение подхода к ограждениям
Волоконно-оптический или трибоэлектрический противоподкоп (Тополь-ВО, БОС-1) Обнаружение подкопов и земляных работ рядом с ограждением
Вибрационный трибоэлектрический кабель (БОС-1) Охрана ограждений малой и средней протяженности
Адресные вибрационные датчики на MEMS акселерометрах (БОС-Ц) Охрана ограждений любой протяженности с высокой точностью определения места нарушения, охрана критически важных или сильно зашумленных сегментов периметра
Адресные сейсмические датчики на пьезоэлектрических элементах с механическим усилителем (БОС-Ц) Создание невидимых глазом зон охраны, обнаружение подхода к ограждениям
Инфракрасные активные (лучевые) датчики (ИВА, ТИС, ИКС) Создание протяженных зон охраны без полосы отчуждения с возможностью контроля переброса и перелаза без касания ограждения
Инфракрасные пассивные (объемные) датчики (ИД) Контроль подхода к ограждению, подтверждение факта преодоления ограждения, создание объемных зон охраны, охрана проездов, проходов, ворот и калиток
Инфракрасный радиоканальный быстроразворачиваемый комплекс (БРК Плющ) Создание временных охранных зон, охрана мобильных объектов, охрана ремонтируемых участков стационарных ограждений
Сейсмический радиоканальный быстроразворачиваемый комплекс (БРК Плющ) Создание временных невидимых глазом охранных зон, охрана мобильных объектов, охрана ремонтируемых участков стационарных систем


Наличие ограждения и его тип

Для охраны ограждений из немонолитных конструкций (сварная сетка, кованые ограждения, профильный лист, деревянный штакетник и т.п.) могут применяться все типы чувствительных элементов и датчиков нашего производства.

При охране капитальных и монолитных ограждений (бетон, кирпич) есть ряд ограничений на использование вибрационных охранных средств - они размещаются не на само ограждение, а на колючую ленту или сминаемый козырек, находящиеся над ограждением. При отсутствии надстройки над монолитным ограждением, вибрационный рубеж рекомендуется заменить сейсмическим. Также при охране таких ограждений стоит уделять особое внимание противоподкопному рубежу, т.к. чем сложнее деформировать само ограждение, тем выше шанс, что нарушитель организует подкоп под ним.

В случае использования волоконно-оптической системы, прокладка кабеля в грунте в один проход позволяет использовать рубеж и как противоподкопный, и как сейсмический с минимальными требованиями к ширине зоны отчуждения. При этом и вибрационный, и сейсмический рубежи могут быть организованы в одном блоке обработки сигналов и использовать единый магистральный кабель, значительно снижая стоимость двухрубежной системы.

В случае если ограждение отсутствует, применяются оптические и сейсмические рубежи охраны в зависимости от условий местности. Оптические требуют прямую видимость охраняемой полосы, но более просты и дешевы в монтаже при охране протяженных участков.

Тип ограждения Рекомендации по выбору рубежей охраны
Мягкое ограждение (сварная сетка, кованые ограждения, профлист, штакетник). Есть полоса отчуждения Вибрационная система на ограждении (Тополь-ВО, БОС-Ц, БОС-1) + пассивные ИК извещатели (ИД) + противоподкоп (Тополь-ВО, БОС-1)
Мягкое ограждение (сварная сетка, кованые ограждения, профлист, штакетник). Нет полосы отчуждения Вибрационная система на ограждении (Тополь-ВО, БОС-Ц, БОС-1) + активные ИК барьеры (ИВА) + противоподкоп (Тополь-ВО, БОС-1)
Монолитное ограждение (бетон, кирпич). Есть второй уровень ограждения (колючая лента, сминаемый козырек). Есть полоса отчуждения Вибрационная система (Тополь-ВО, БОС-Ц, БОС-1) на втором уровне + пассивные ИК датчики (ИД) + противоподкоп (Тополь-ВО, БОС-1)
Монолитное ограждение (бетон, кирпич). Нет второго уровня ограждения. Есть полоса отчуждения Пассивные ИК датчики (ИД) + сейсмическая система (Тополь-ВО, БОС-Ц)
Монолитное ограждение (бетон, кирпич). Нет второго уровня ограждения. Нет полосы отчуждения Активные ИК барьеры (ИВА) + противоподкоп (Тополь-ВО, БОС-1)
Нет ограждения. Есть полоса отчуждения Пассивные ИК (ИД) и/или сейсмические извещатели (Тополь-ВО, БОС-Ц)
Нет ограждения. Нет полосы отчуждения Активные ИК барьеры (ИВА) и/или волоконно-оптические сейсмические извещатели (Тополь-ВО)


Особые условия эксплуатации

Зачастую применение тех или иных приборов диктуется особыми требованиями к условиям работы.

Условие Рекомендация
Сильные электромагнитные помехи (объекты энергетических сетей, находящиеся в непосредственной близости радары, радиомаяки и другие источники сигналов, кабельные трассы и т.п.) Волоконно-оптические вибрационные и сейсмические системы Тополь-ВО не чувствительны к электромагнитным помехам
Отсутствие электропитания на периметре охраняемого объекта Волоконно-оптические вибрационные и сейсмические системы Тополь-ВО требуют электропитания только в точке установки центрального блока (обычно в серверной или КПП объекта). По специальному заказу блоки обработки Тополь-ВО могут быть выполнены со сверхнизким энергопотреблением, что позволяет обеспечить автономное батарейное или генераторное питание системы большой протяженности
Работа в условиях экстремальных температур Волоконно-оптические вибрационные и сейсмические системы Тополь-ВО могут комплектоваться чувствительным элементом, способным работать в практически любых температурных условиях
Тополь-ВО идеально удовлетворят условиям работы по охране подводных коммуникаций Чувствительный элемент волоконно-оптических систем Тополь-ВО герметичен, не подвержен воздействую агрессивных сред или радиации . Для работы в условиях повышенной концентрации химических соединений по специальному заказу подбирается инертная оболочка кабеля.

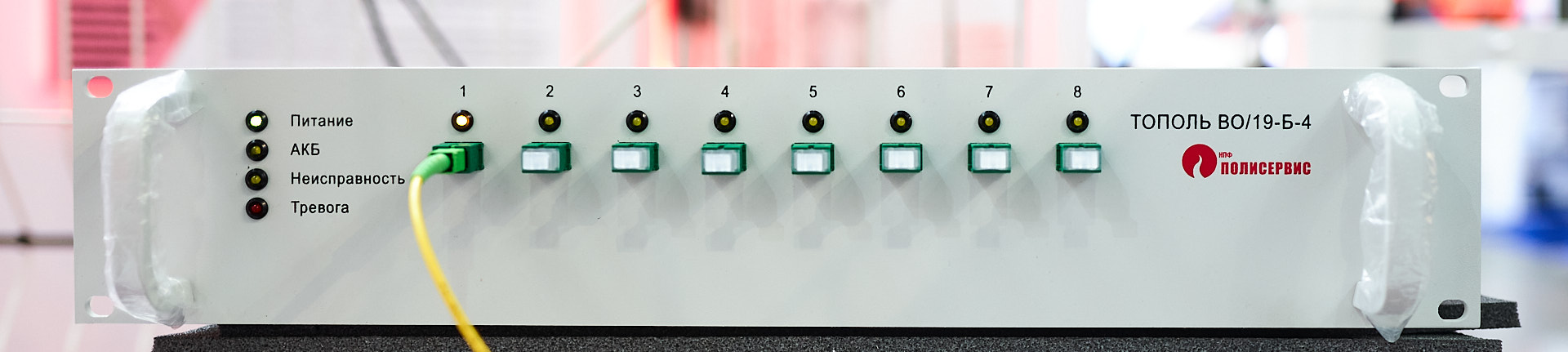

Волоконно-оптический ТОПОЛЬ ВО

Блоки обработки сигналов с оптоволоконными вибрационными и сейсмическими чувствительными элементами, расположенными на ограждении или в грунте на протяжении охраняемого периметра. Чувствительные элементы не требуют питания на ограждении.

ТОПОЛЬ ВО 19-Б-8 Готовая система "под ключ" на 8 зон охраны общей протяженностью до 800-1600 метров
ТОПОЛЬ ВО 19-Б-11 Готовая система "под ключ" на 11 зон охраны общей протяженностью до 1100-2200 метров
ТОПОЛЬ ВО 19-Б-22 Готовая система "под ключ" на 22 зоны охраны общей протяженностью до 2200-4400 метров
ТОПОЛЬ ВО 19-Б-24 Готовая система "под ключ" на 24 зоны охраны общей протяженностью до 2400-4800 метров
ТОПОЛЬ ВО 19-Б-33 Готовая система "под ключ" на 33 зоны охраны общей протяженностью более 3300 метров
ТОПОЛЬ ВО 19-Б-48 Готовая система "под ключ" на 48 зон охраны общей протяженностью более 4800 метров

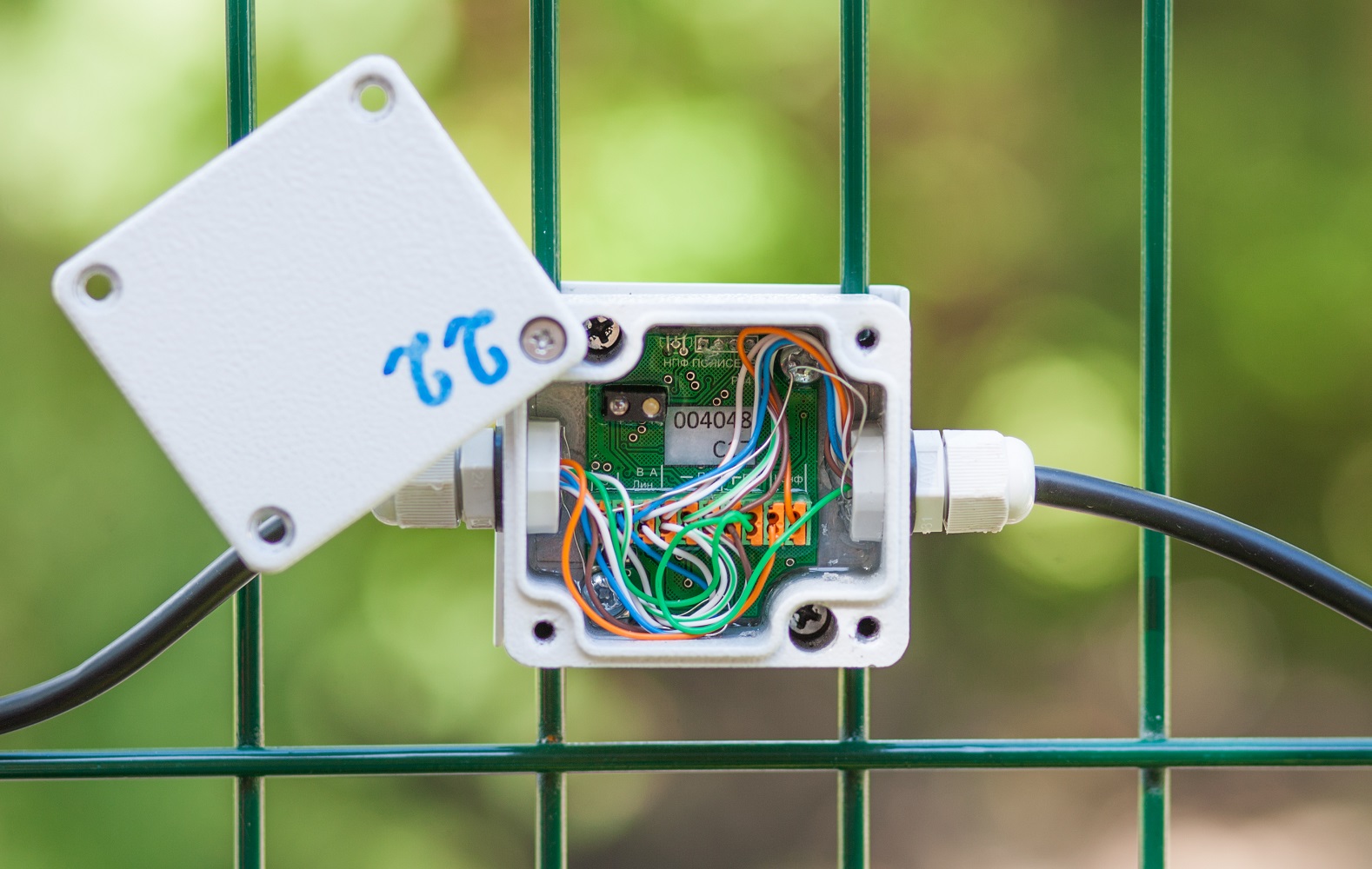

Адресные вибрационные и сейсмические датчики

Адресные датчики с интерфейсом RS-485. Подключаются к линейным блокам обработки БОС-Л и далее к блоку управления по ВОЛС или напрямую к блоку управления по линии RS-485.

Приборы ТипНазначениеТочность обнаруженияСертификат транспортной безопасностиКол-во датчиков в одной линииРасширенный частотный диапазонЦена
ВД-3 Адресные вибродатчики на MEMS акселерометрахОграждения из сетки, профлиста, дерева3-9 метровНетДо 100Нет По запросу
ВД-5 Адресные вибродатчики на MEMS акселерометрахОграждения из сетки, профлиста, дерева3-9 метровДаДо 100Нет По запросу
ВД-5-К Адресные вибродатчики на MEMS акселерометрахОграждения из сетки, профлиста, дерева3-9 метровДаДо 100Да По запросу
ДД-1 Адресные датчики с трибоэлектрическим кабельным чувствительным элементомКолючая лента, мягкие козырьки15 метровДаДо 100 шт., до 1 кмНет По запросу
СД-3 Сейсмические датчики с пьезоэлектрическим элементом с механическом усилителемНевидимый рубеж в грунте5 метровДаДо 100Нет По запросу
Линейный БОС Линейный блок обработки сигналовПодключение датчиков к БОС-Ц через ЛВСот 5 метровДа2 линии по 1200 метровДа По запросу

Оптические ИК извещатели ИД, ИВА, ТИС, АКАЦИЯ, ИКС

Простое и недорогое решение для охраны периметра или формирования дополнительного рубежа охраны.
Контроль подхода к ограждению, переброса или преодоления ограждения без касания.
Возможность использования без ограждения и формирования скрытных и необнаруживаемых рубежей.

ИД Пассивные ИК извещатели для формирования объёмной охраняемой зоны или контроля подхода к ограждению

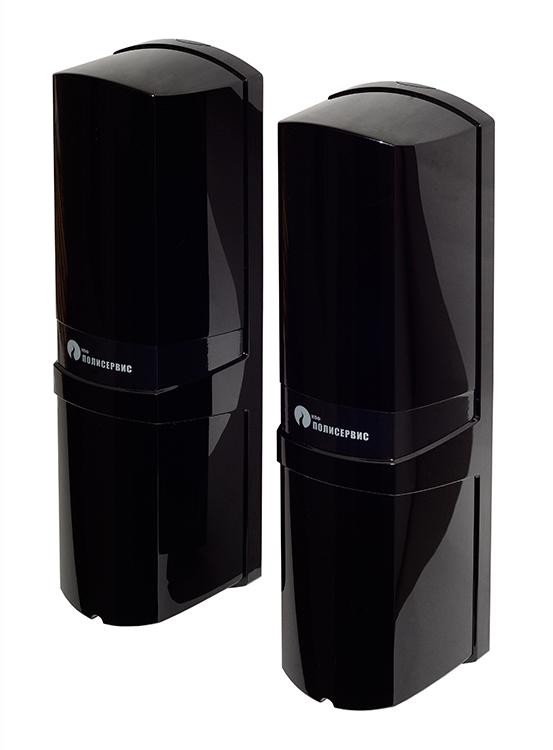

ТИС Компактные ИК барьеры в стильных пластиковых корпусах
ИКС Простые бюджетные однолучевые ИК извещатели с возможностью объединения в ИК барьеры с произвольным шагом луча
ИВА ИК барьеры в вандало-защищенных корпусах с активной синхронизацией и возможностью формирования протяженных периметров
АКАЦИЯ ИК барьеры, скрытые в столбах освещения, позволяют организовать невидимый рубеж, не выделяясь на фоне ландшафта

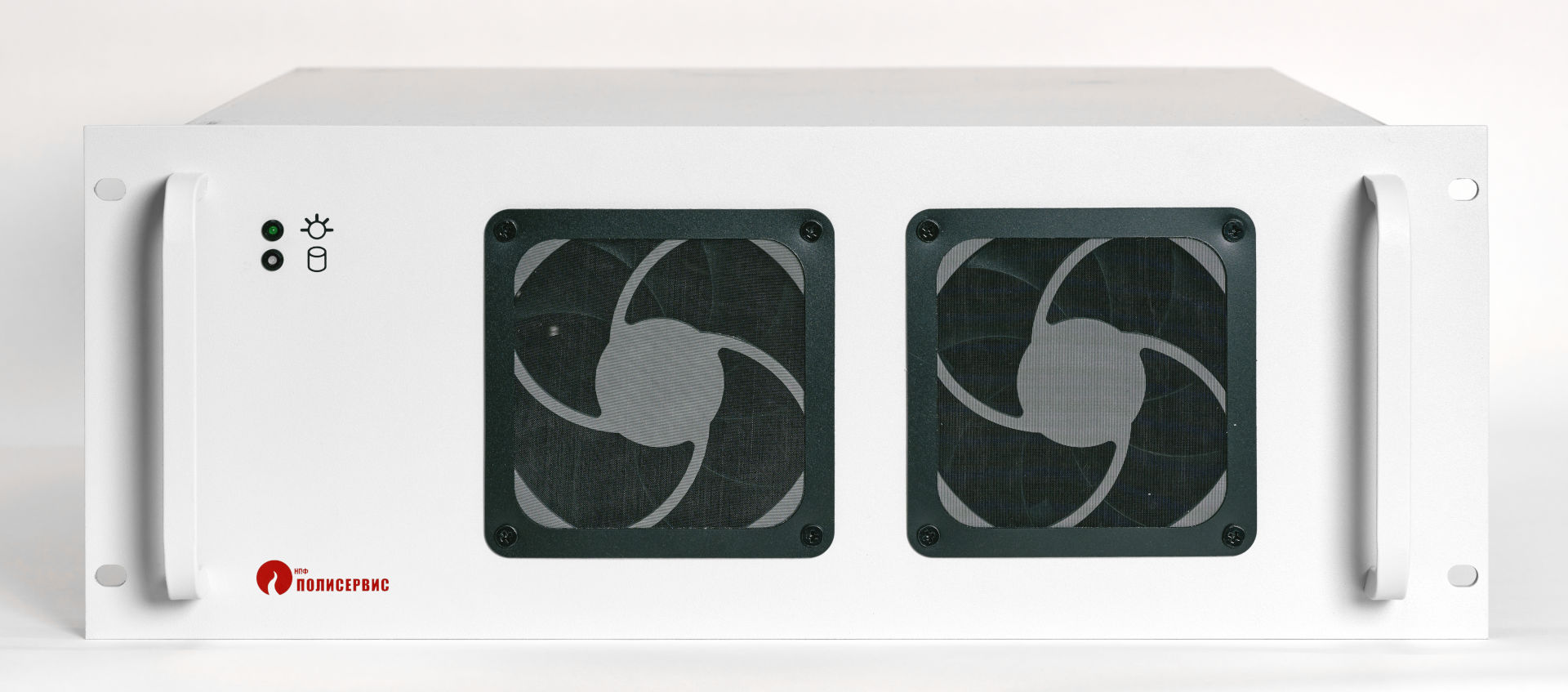

Блоки обработки данных и автоматизированные рабочие места

Центральные блоки обработки сигналов обеспечивают сбор и анализ данных с датчиков, а также подключение удалённых рабочих мест.

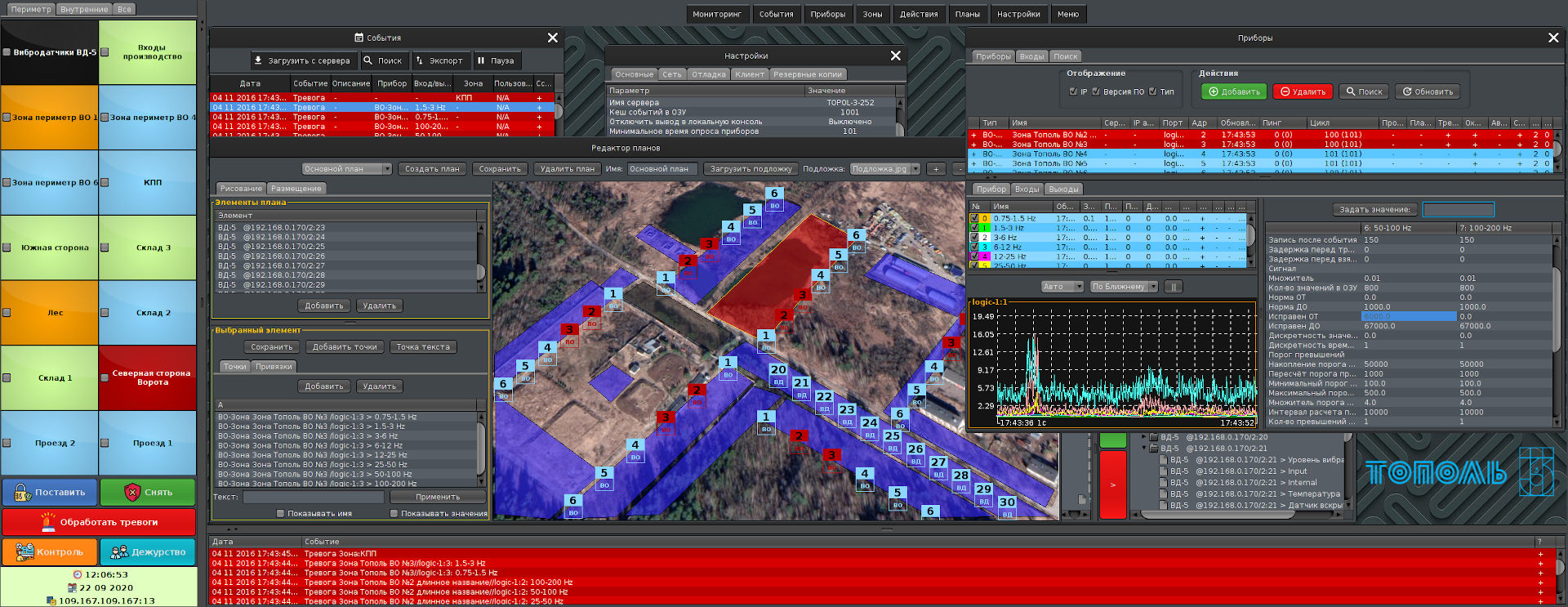

Автоматизированные рабочие места для удалённого мониторинга состояния объекта, управления и настройки системы.

БОС-3-2-19 Блок для объектов средней и большой протяженности в конструктиве 19" 2U с возможностью резервирования питания, жестких дисков и ЛВС
БОС-3-2-19-К Блок для объектов средней и большой протяженности в конструктиве 19" 3U с возможностью горячего резервирования всех компонентов и организации сложных топологий построения системы
БОС-3-2 Компактный блок для небольших и средних объектов
БОС-3-2 (АРМ) Компактное автоматизированное рабочее место с возможностью подключить 1 монитор для управления системой, вывода журнала событий, графических планов объекта и тревожного видео монитора
БОС-3-2-19 (АРМ) Автоматизированное рабочее место с возможностью подключить 4 монитора для управления системой, вывода журнала событий, графических планов объекта с отображением камер видеонаблюдения на планах и тревожного видео монитора
Возможность резервирования компонентов АРМ и использования отказоустойчивой топологии ЛВС
Тополь АРМ А20 Облегчённая версия АРМ без сертификата транспортной безопасности и возможности вывода данных видео камер, с возможностью подключить 1 монитор для управления системой, вывода журнала событий, графических планов объекта.

Программное обеспечение

Программные модули, руководства и API SDK.

Руководство администратора ССОИ Тополь Программное обеспечение ИСО Тополь, входящее в комплект поставки центральных блоков ЦБОС и автоматизированных рабочих мест
Краткое руководство оператора ССОИ Тополь Программное обеспечение ИСО Тополь, входящее в комплект поставки центральных блоков ЦБОС и автоматизированных рабочих мест
Открытое API Протокол для интеграции сторонних приборов и систем в ИСО Тополь

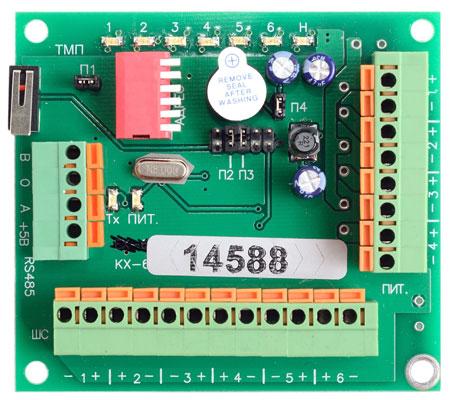

Концентраторы и расширители шлейфов

Приборы для передачи данных от извещателей к приёмным устройствам, управления исполнительными механизмами и освещением.

КХ-6-3 Позволяет подключить 6 приборов с интерфейсом "сухой контакт" к линии RS-485, до 64 КХ-6-3 в одной линии
EХ-6-3 Позволяет управлять 6 приборами со входами типа "сухой контакт" или нагрузками (через внешние силовые реле) по линии RS-485, до 64 ЕХ-6-3 в одной линии
EХ-6-3 v220 Позволяет управлять 2 приборами со входами типа "сухой контакт" и 2 силовыми нагрузками через встроенные реле 220 Вольт 12 Ампер по линии RS-485, до 64 ЕХ-6-3 v220 в одной линии

Автономный вибрационно-сейсмический извещатель БОС-1

Наша самая бюджетная система для построения периметров небольшой и средней протяженности
От 2 до 36 зон охраны протяженностью до 300 метров каждая.

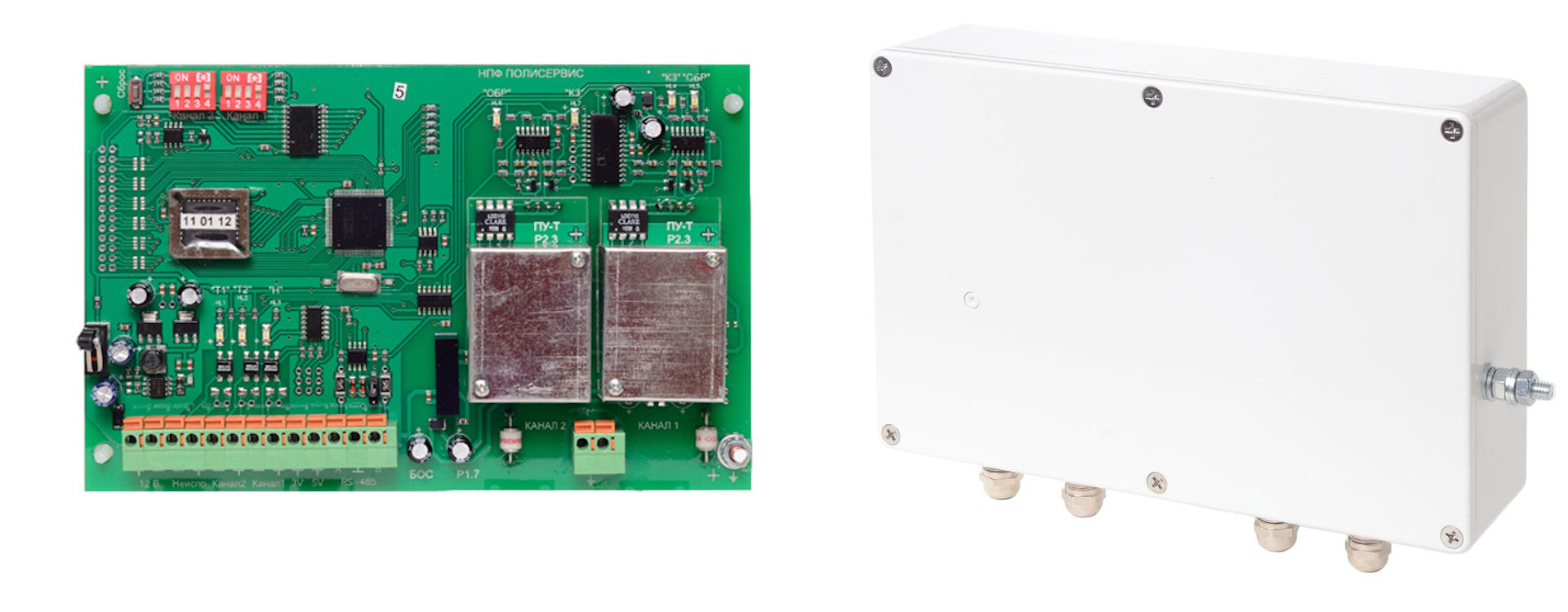

Узлы обработки сигналов Двухканальная плата обработки сигналов без корпуса.
Корпуса Корпуса для узла обработки сигналов БОС-1.
Датчики Трибоэлектрические, вибрационные и сейсмические чувствительные элементы для блоков обработки данных

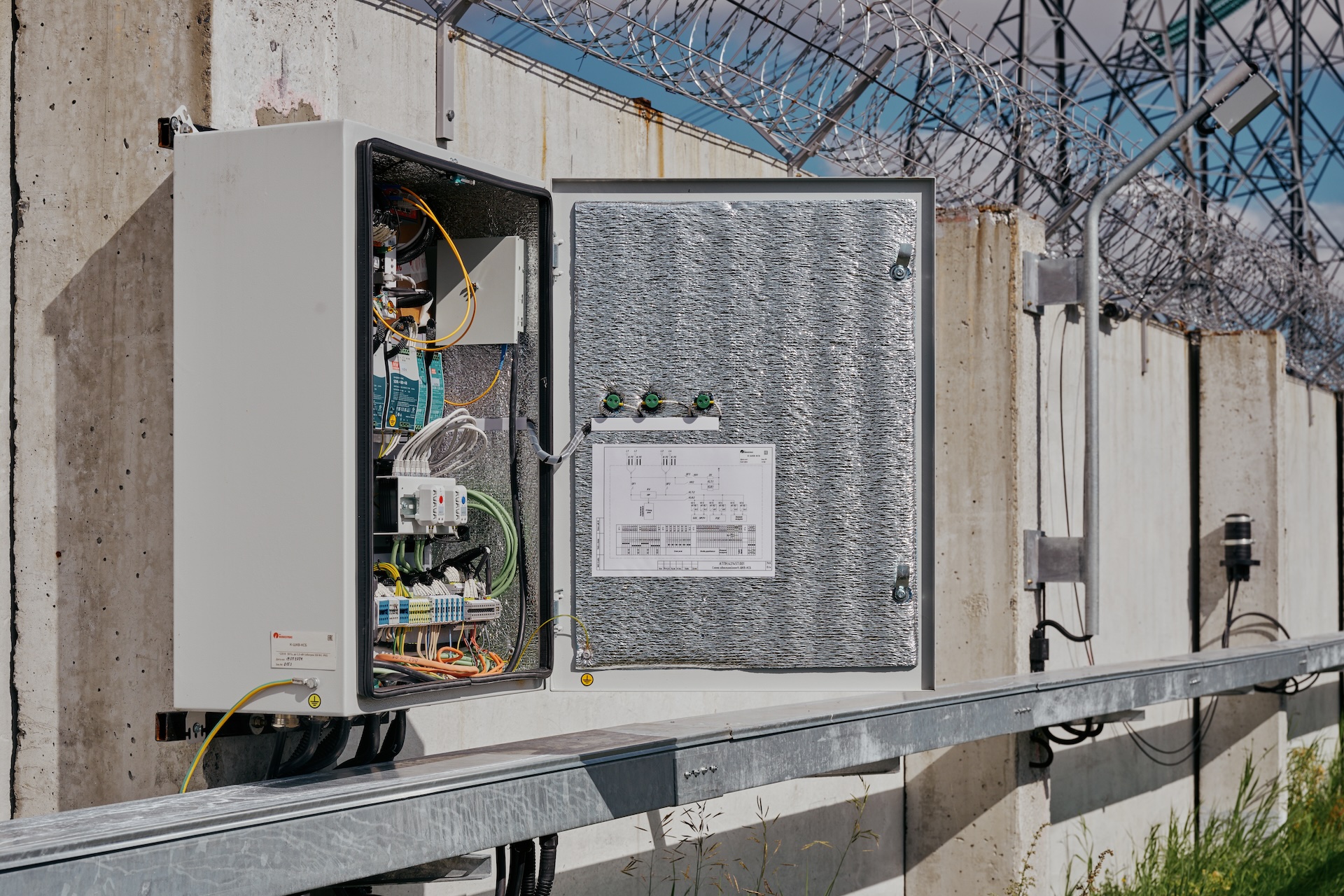

Шкафы и стойки

Объектовые шкафы позволяют организовать сбор, передачу, обработку и временное хранение данных со всего объекта. Шкафы поставляются полностью собранными и готовыми к монтажу на объекте.

ШКВ

Шкафы коммутаторные всепогодные К-ШКВ-КСБ обеспечивают полный функционал системы (сбор и обработка информации, периметральная и внутренняя охрана, речевое оповещение, охранное освещение, контроль и управление доступом, видеонаблюдение) во всепогодном уличном корпусе с подогревом и возможностью обеспечения питания 6 каналов нагрузок 48..54В общей мощностью до 600Вт

ШКВ-54

Шкафы коммутаторные всепогодные К-ШКВ-КСБ.54 обеспечивают полный функционал системы (сбор и обработка информации, периметральная и внутренняя охрана, речевое оповещение, охранное освещение, контроль и управление доступом, видеонаблюдение) во всепогодном уличном корпусе с подогревом и возможностью обеспечения питания 6 каналов нагрузок 48..54В общей мощностью до 600Вт

ШК

Шкафы ШК (ШКАФ КОММУТАТОРНЫЙ) обеспечивают сбор и обработки информации, внутренняя охрана, речевое оповещение, контроль и управление доступом, видеонаблюдение) внутри помещений

ШУДО

Шкафы ШУДО (ШКАФ УЗЛА ДОСТУПА И ОХРАНЫ) обеспечивают функционал системы бесперебойного питания, позволяя организовать узел коммутации для системы охраны, контроля и управления доступом. Могут быть дополнительно оснащены встроенным звуковым усилителем или использовать внешний усилитель для реализации функционала системы оповещения

ШТД

Шкафы ШТД (ШКАФ ТОЧКИ ДОСТУПА) обеспечивают законченный функционал точки СКУД, подключения датчиков и исполнительных устройств с организацией бесперебойного питания

УОС

Шкафы УОС (УЗЕЛ ОХРАННОЙ СИГНАЛИЗАЦИИ) обеспечивают функционал адресных расширителей для подключения датчиков. Могут подключаться к любым шкафам или непосредственно к центральной стойке по интерфейсу RS-485

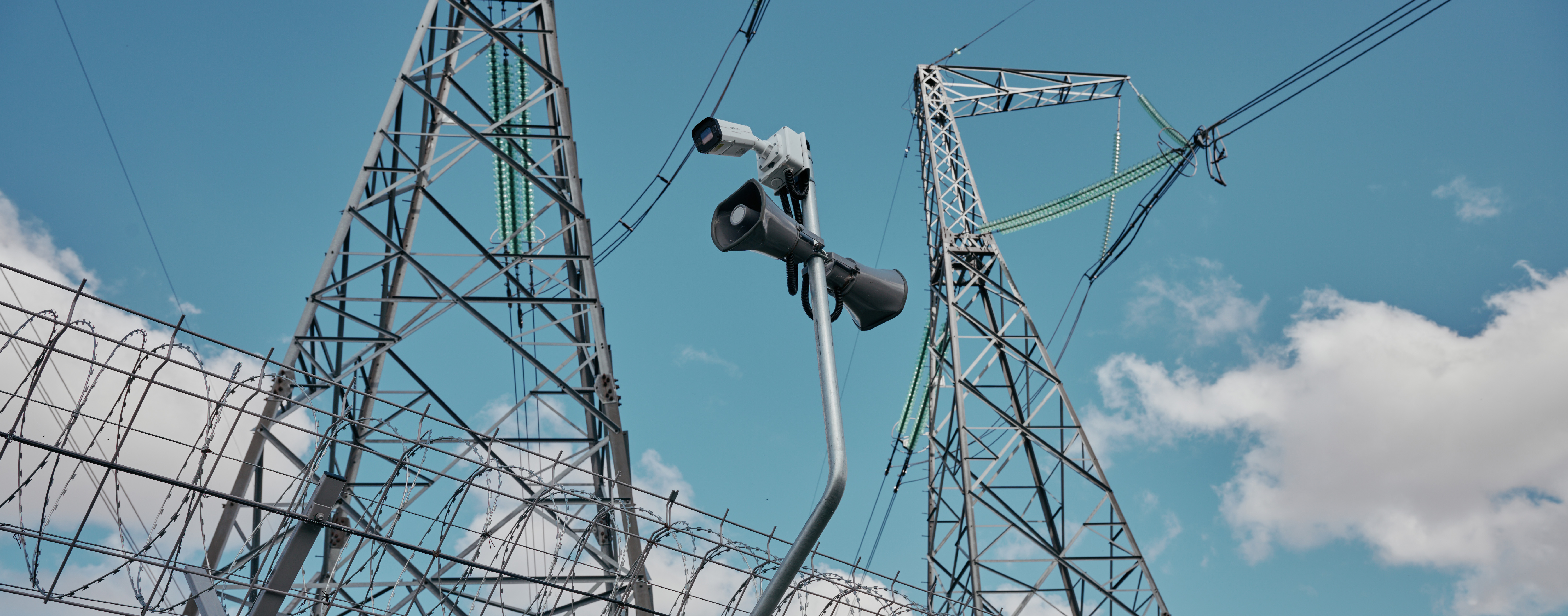

Периметральное речевое IP оповещение

Информационного и предупреждающее цифровое IP-оповещение любой мощности на объекте любой площади и конфигурации в рамках единой сети API Тополь. Возможна трансляция как предзаписанных речевых и звуковых сообщений, так и оповещение в режиме реального времени.

Линейный БОС Конвертер интерфейсов для передачи данных RS-485 через ЛВС (в том числе оптическую ВОЛС)

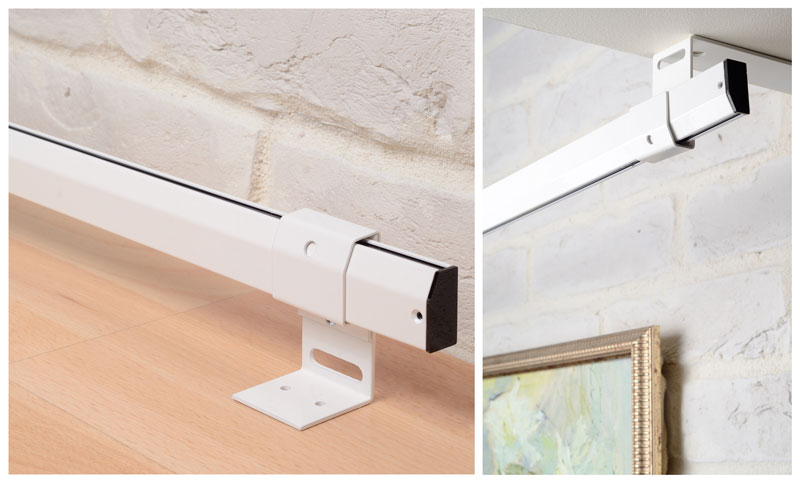

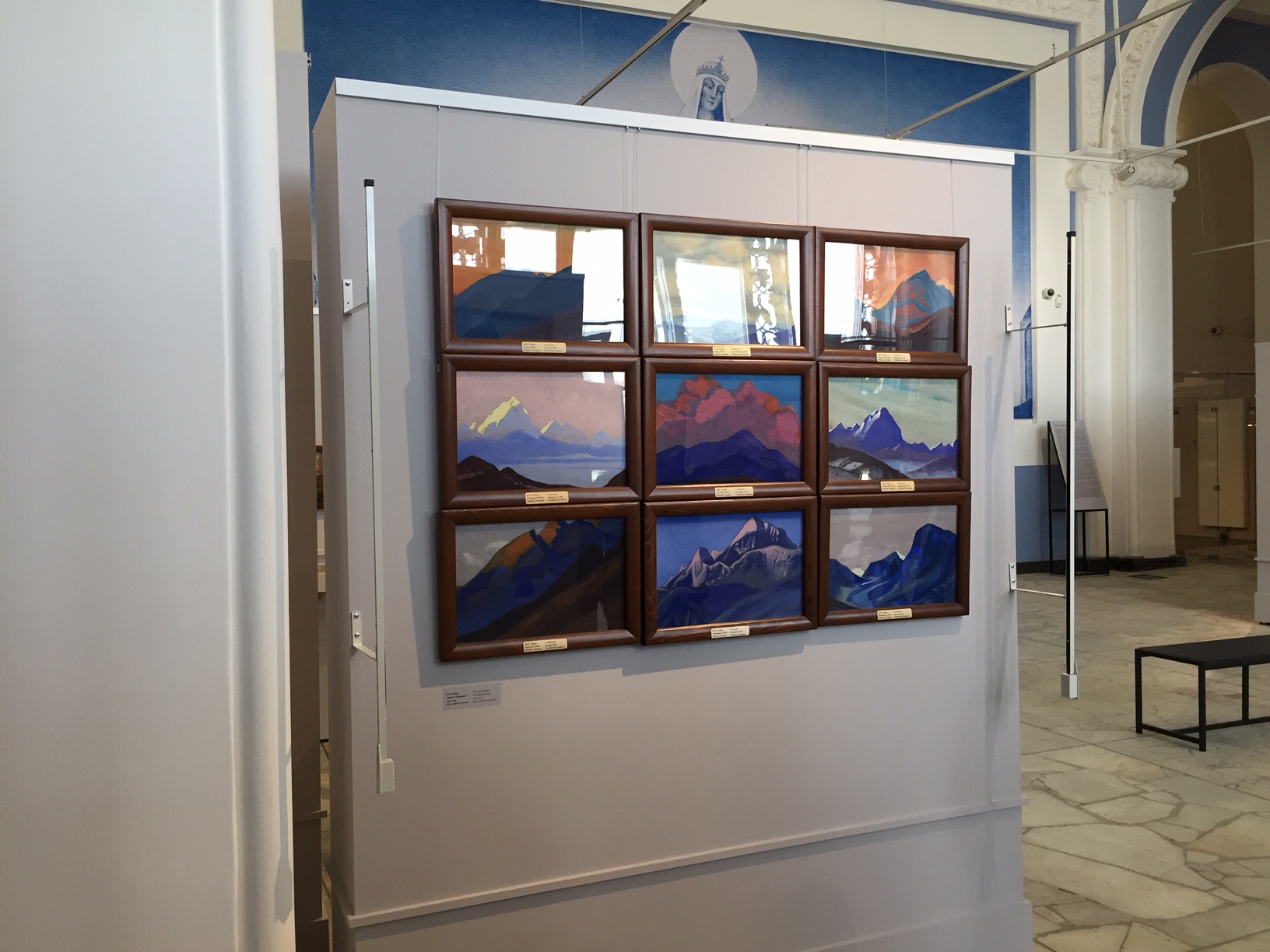

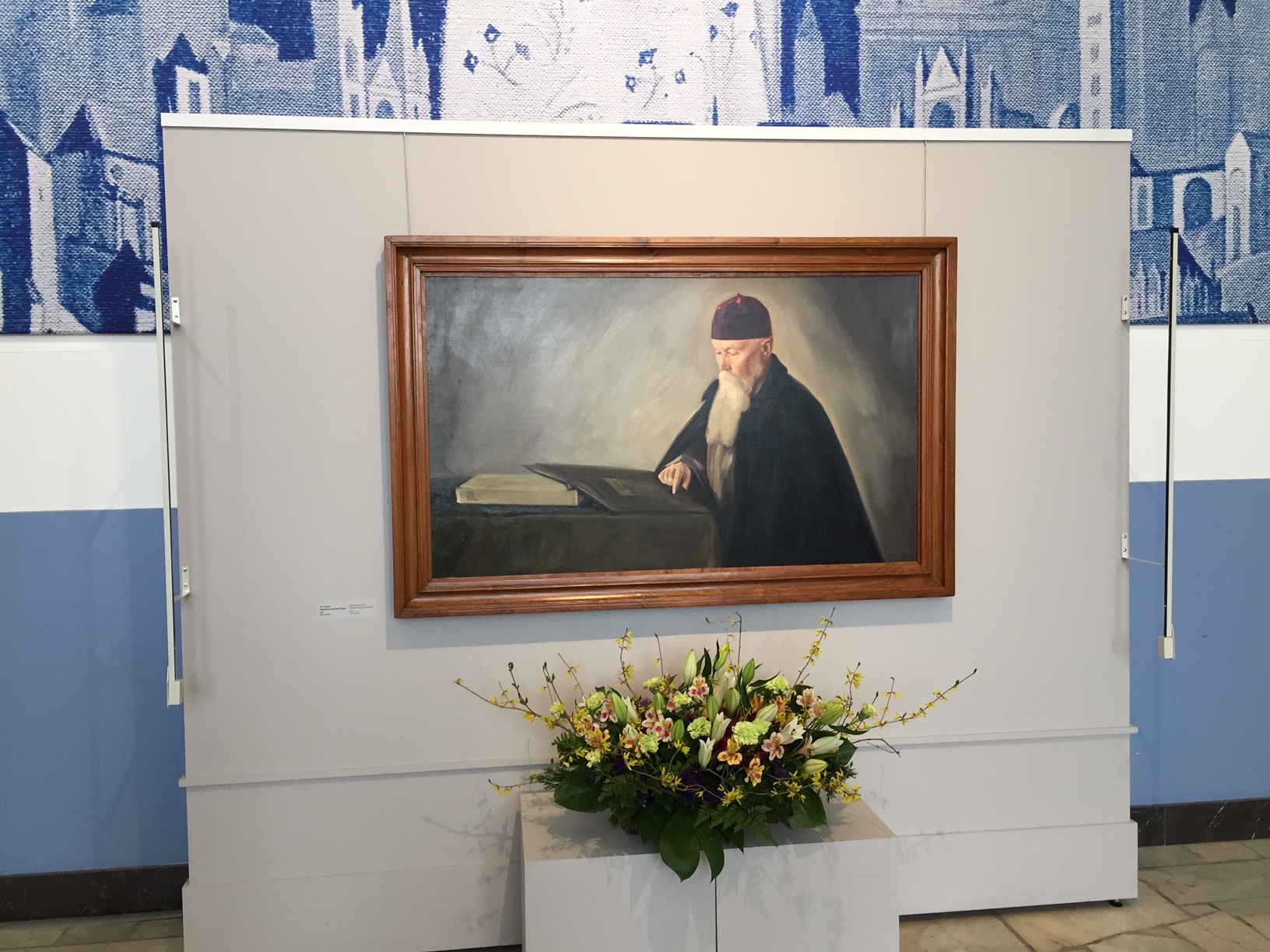

Извещатели охраны экспонатов АРНИКА

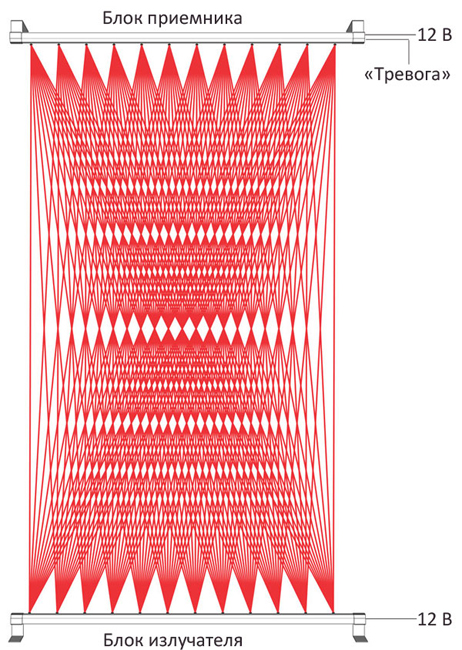

Многолучевые ИК барьеры высокой плотности в компактных малозаметных корпусах для охраны выставочных экспонатов от хищения и порчи.

Приборы ФотоТип прибораКоличество лучей, образующих зону обнаруженияПротяженность зоны обнаружения, ммЦена
АРНИКА 1 ИК барьер ультра высокой плотности1441060 По запросу
АРНИКА 2 ИК барьер высокой плотности8/16/24- По запросу

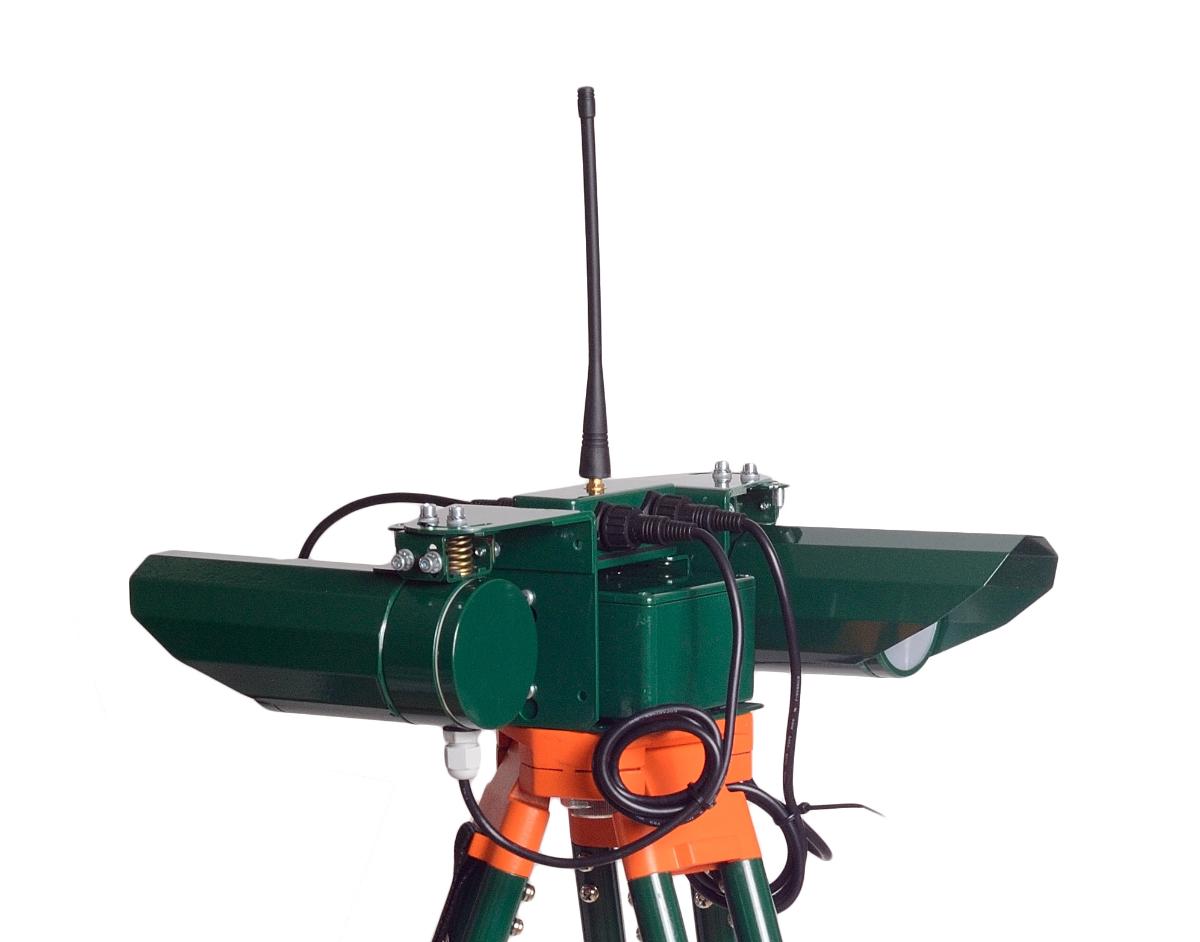

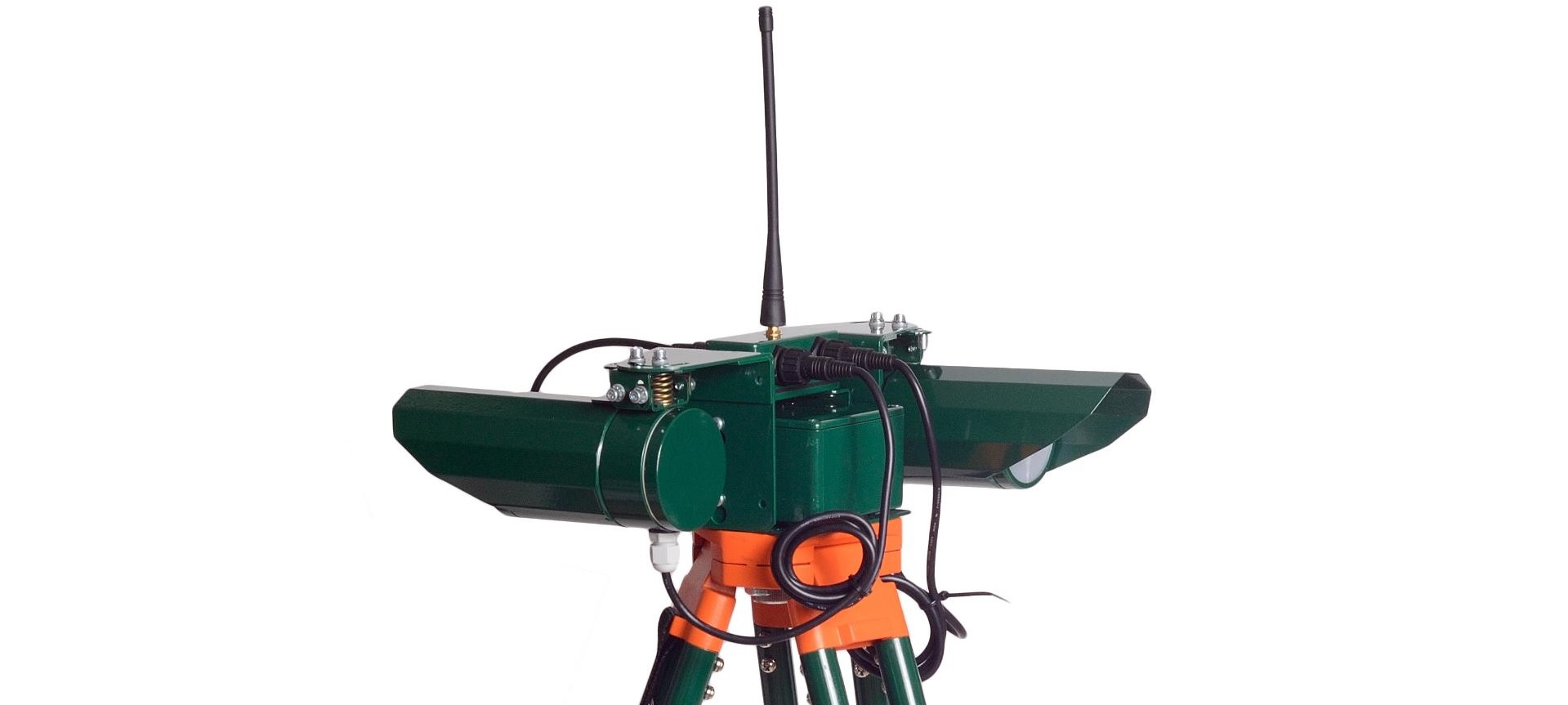

Быстроразворачиваемый комплекс Плющ

Решение для временной охраны строительных площадок, мест размещения людей или грузов, аварийных участков основных периметральных систем.

Приборы Тип прибораСтепень защиты оболочкиПротяженность охраняемой зоны, метровЦена
Извещатель инфракрасный активный ИКС-1-012 Однолучевой ИК извещательIP65100 По запросу
Извещатели инфракрасные пассивные ИД-Х-312 Пассивный ИК извещательIP6570 По запросу
Извещатель инфракрасный пассивный ИД2-100-312 Пассивный ИК извещательIP65100 По запросу

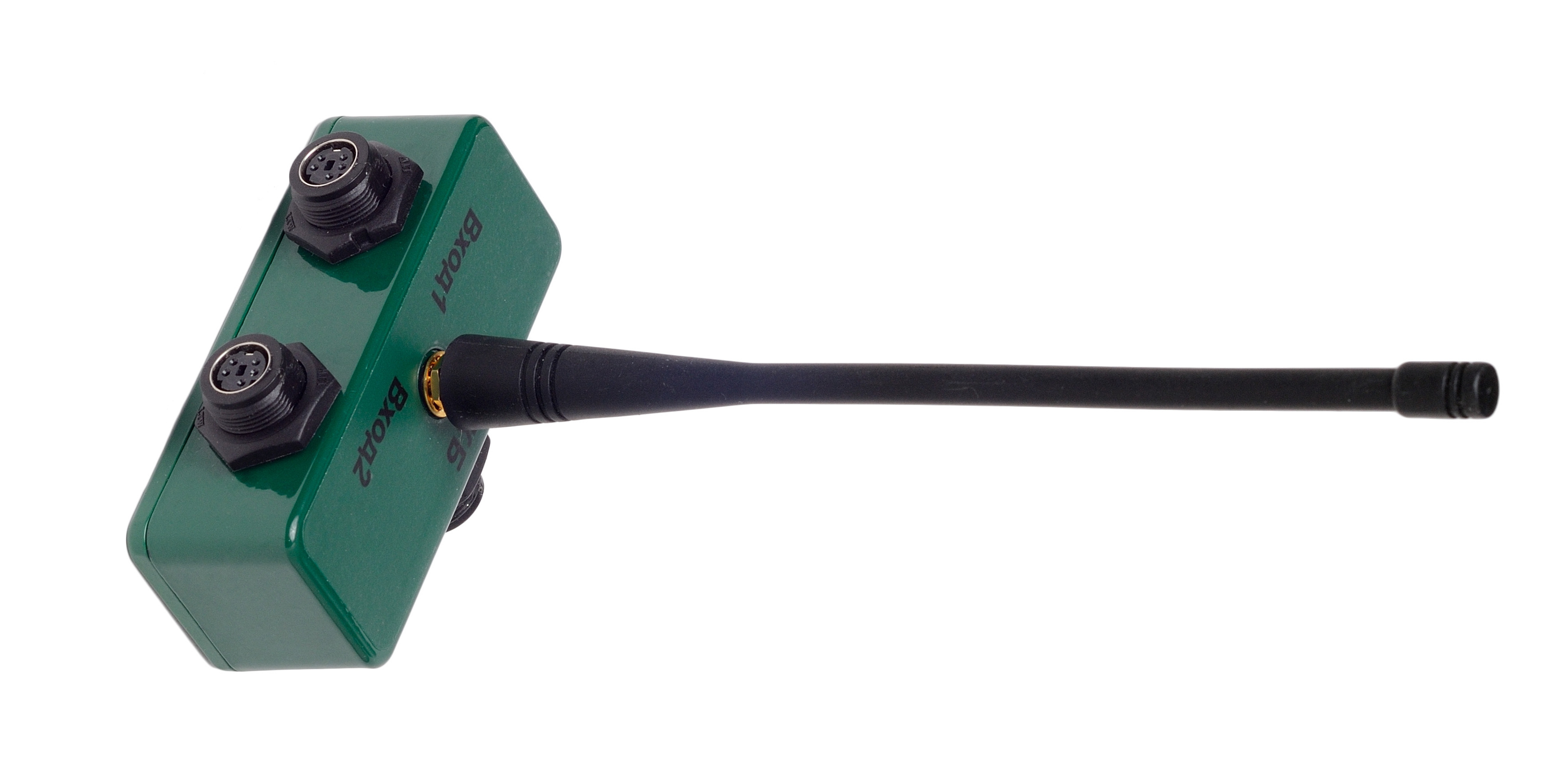

Блок радиоканальный «Плющ БР-1.4» Блок передачи данныхIP65- По запросу

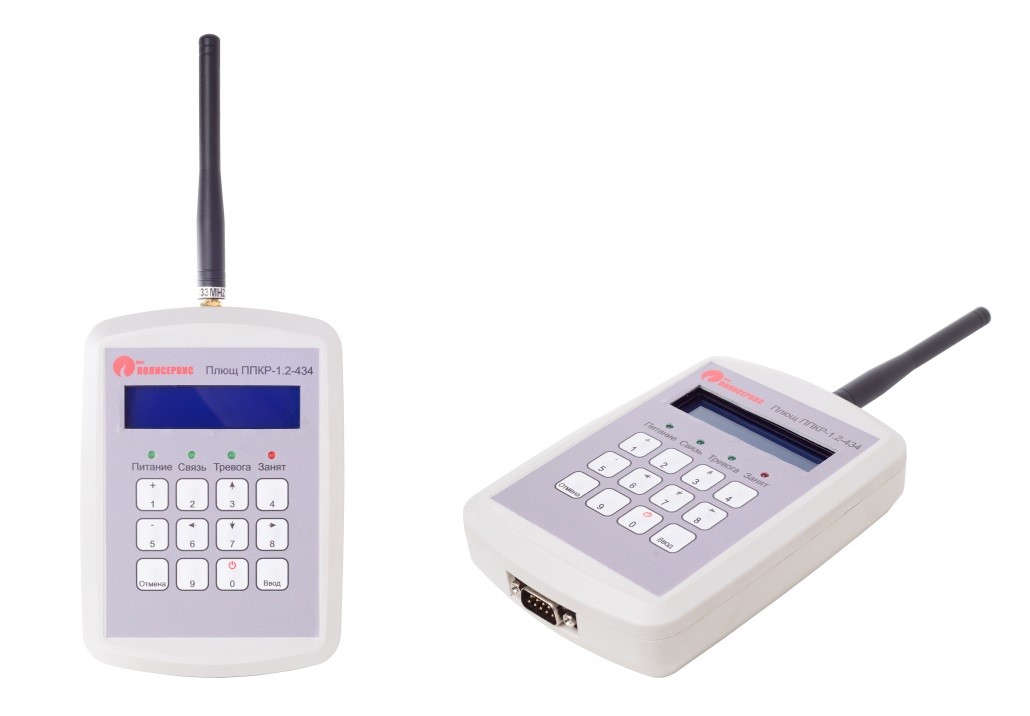

Пульт приемно-контрольный радиоканальный «Плющ ППКР-1.4» Прибор для контроля и настройкиIP20- По запросу

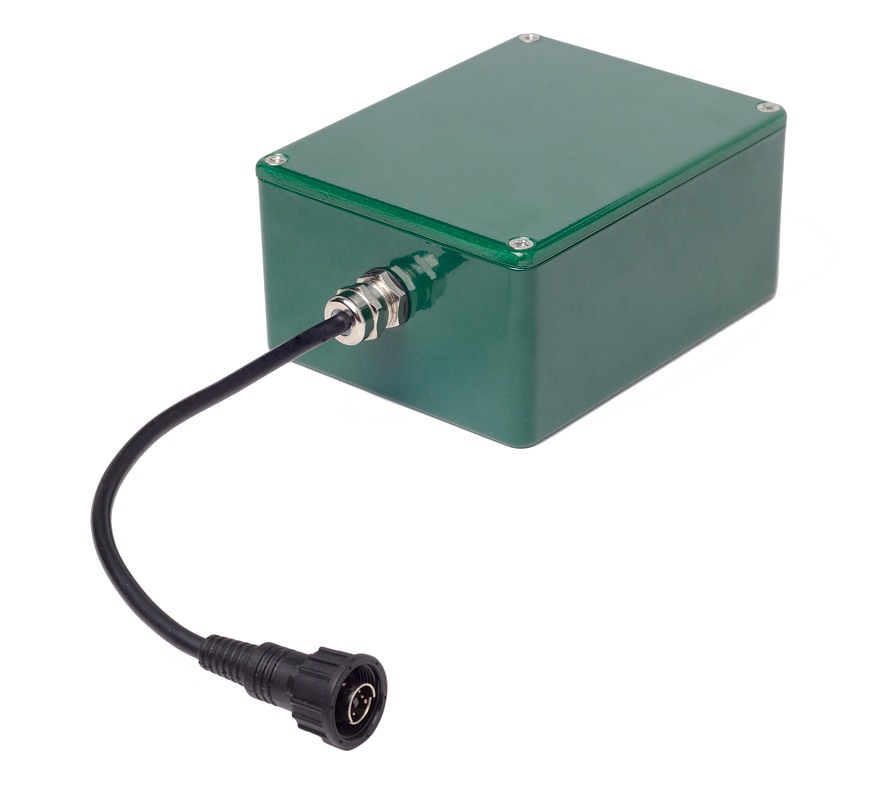

Блок аккумуляторных батарей «Плющ АКБ-1.4» Блок питанияIP65- По запросу

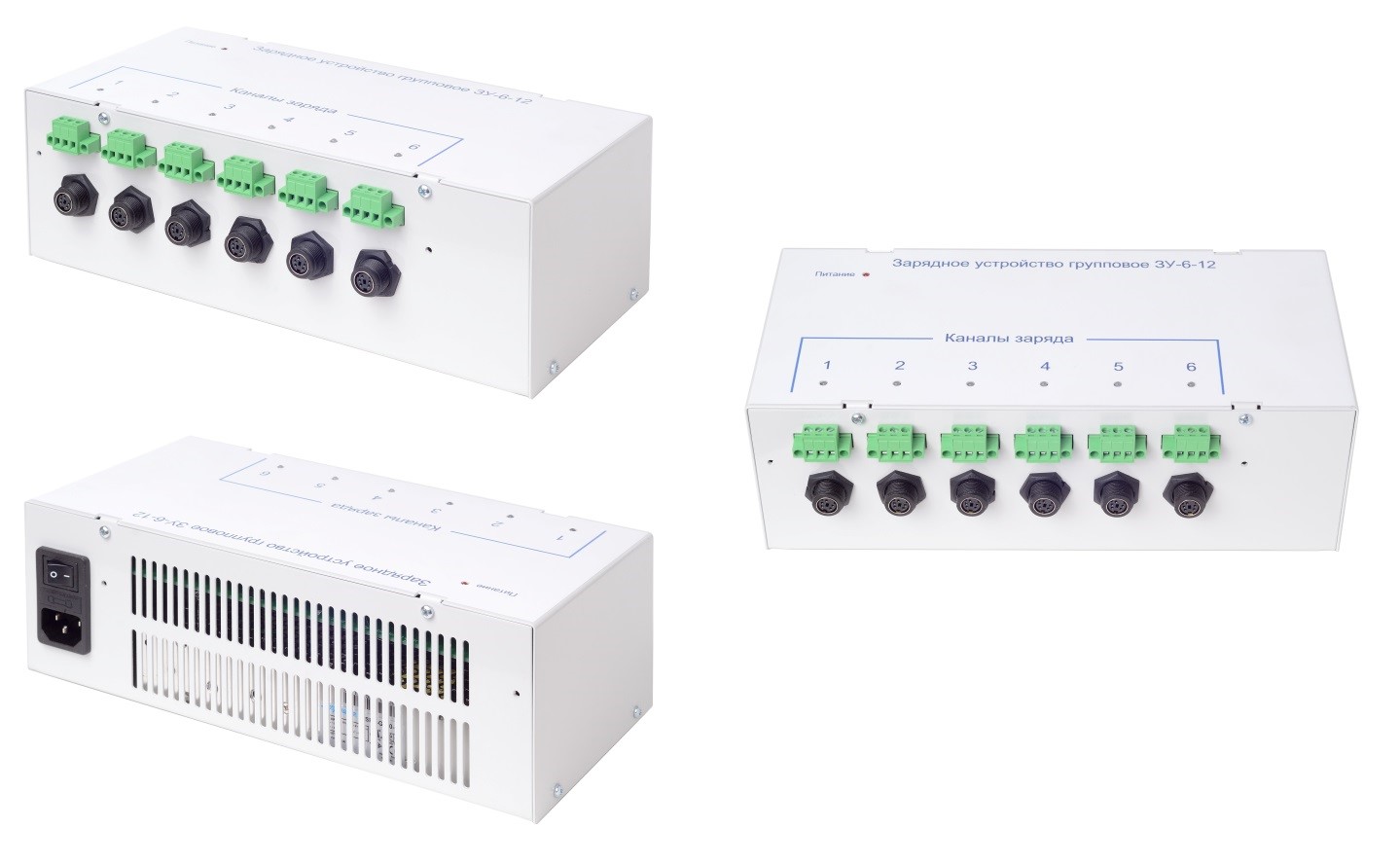

Зарядное устройство групповое «Плющ ЗУ-6.4» АксессуарIP20- По запросу

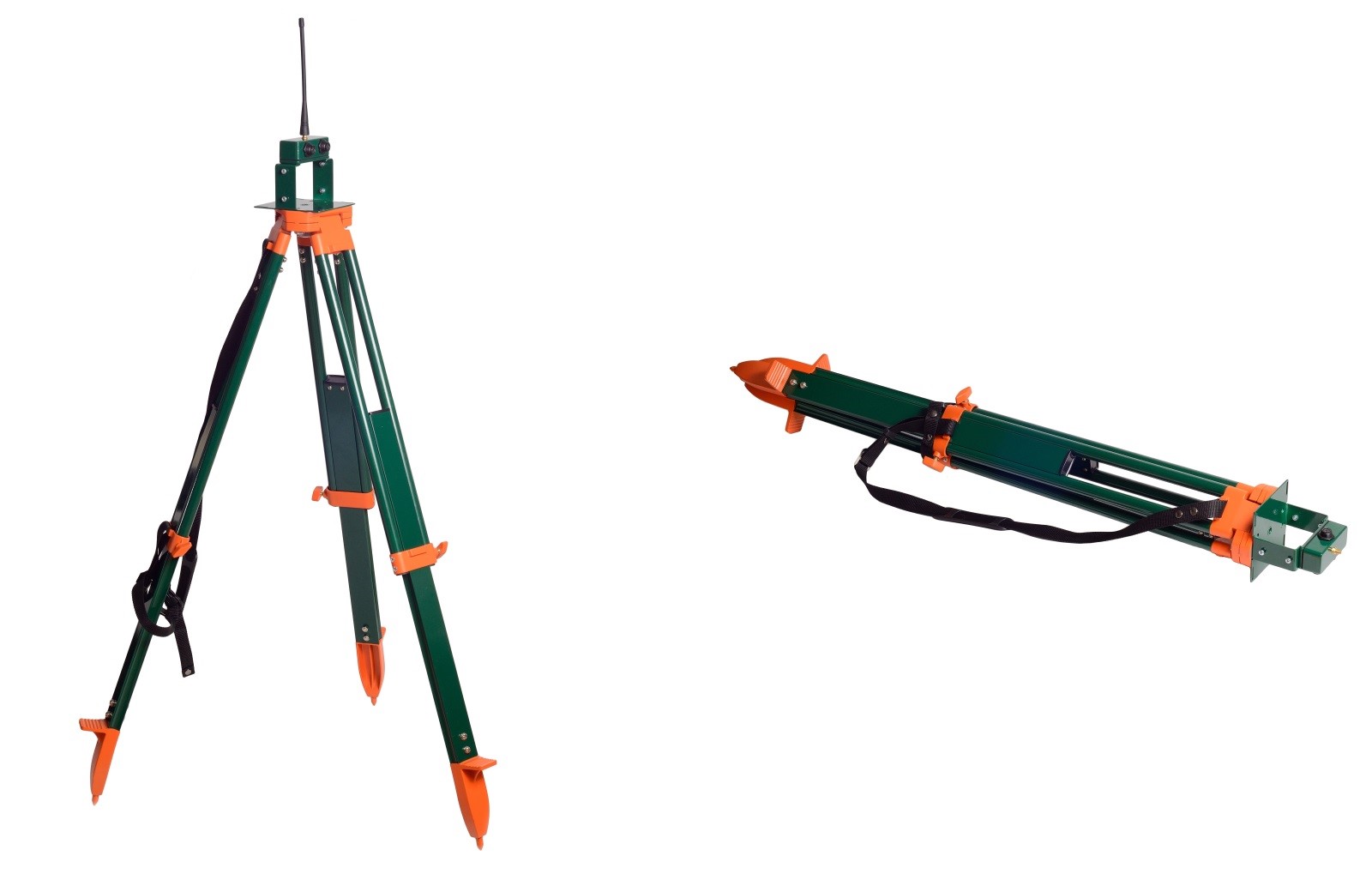

Штатив «Плющ Ш-1» Аксессуар-- По запросу

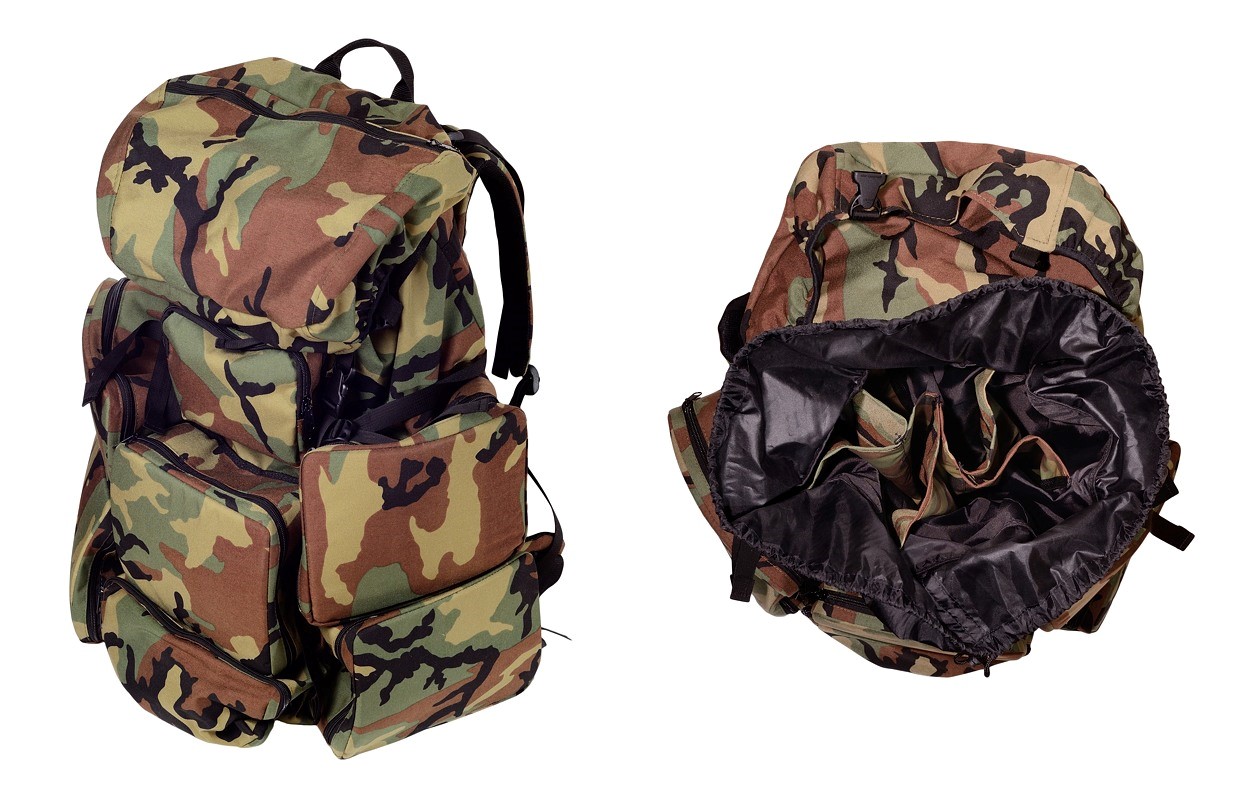

Рюкзак «Плющ Р5» Аксессуар-- По запросу
