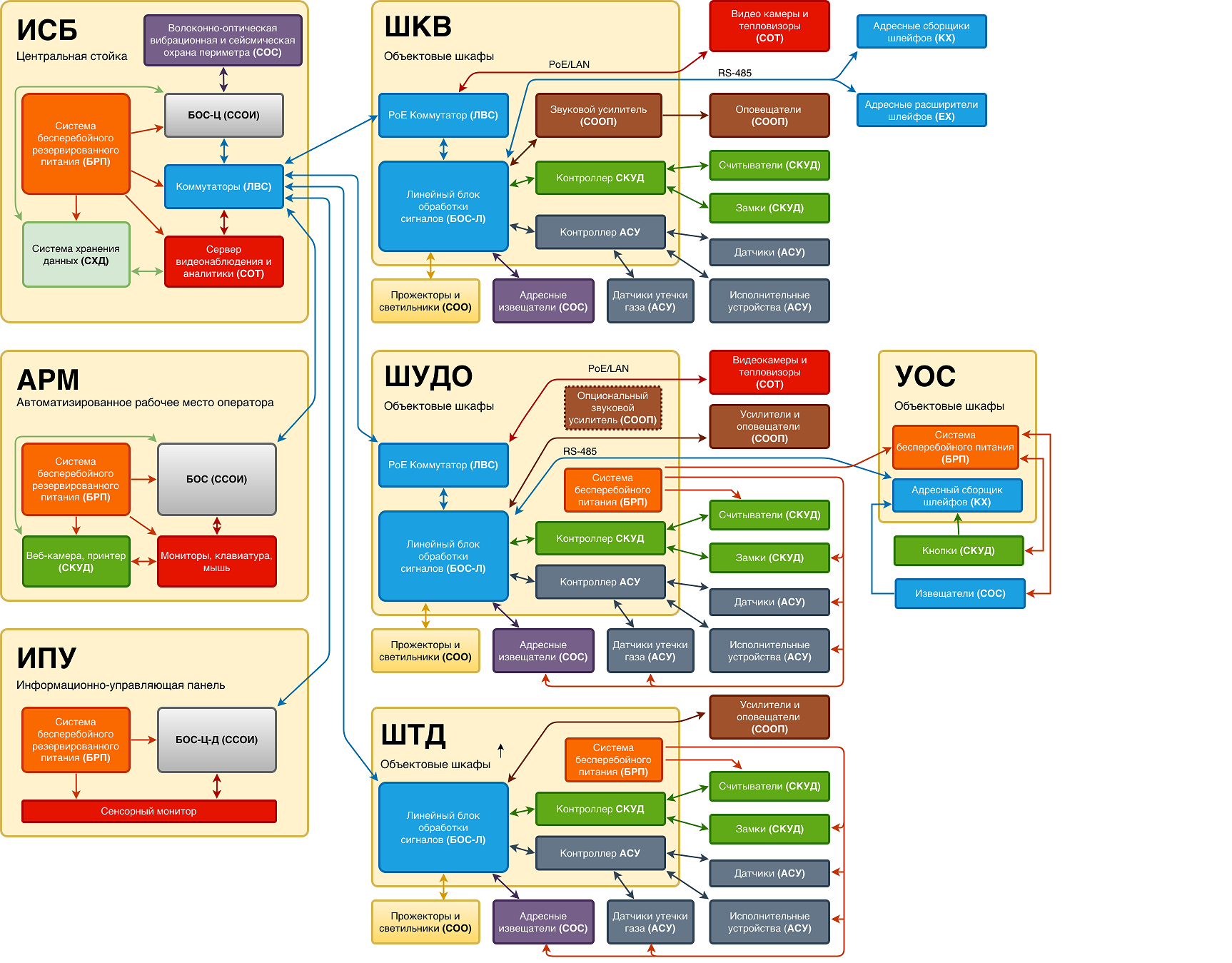

Комплектации и наименование

Маркировка шкафов: А-Б

где:

• А базовое исполнение:
  • Без буквы - исполнение по умолчанию для объектов общей и транспортной безопасности с сертификатом транспортной безопасности, в соответствии с требованием Постановления Правительства РФ №969;

  • К = “Кедр” - исполнение для объектов энергетического комплекса с сертификатом о соответствии требованиям МЭК 61850;

• Б Наименование шкафа, указывающее на его комплектацию и функциональное назначение:
  • Шкафы ШКВ (ШКАФ КОММУТАТОРНЫЙ ВСЕПОГОДНЫЙ) обеспечивают полный функционал системы (сбор и обработка информации, периметральная и внутренняя охрана, речевое оповещение, охранное освещение, контроль и управление доступом, видеонаблюдение) во всепогодном уличном корпусе с подогревом;

  • Шкафы ШК (ШКАФ КОММУТАТОРНЫЙ) обеспечивают сбор и обработки информации, внутренняя охрана, речевое оповещение, контроль и управление доступом, видеонаблюдение) внутри помещений;

  • Шкафы ШУДО (ШКАФ УЗЛА ДОСТУПА И ОХРАНЫ) обеспечивают функционал системы бесперебойного питания, позволяя организовать узел коммутации для системы охраны, контроля и управления доступом. Могут быть дополнительно оснащены встроенным звуковым усилителем или использовать внешний усилитель для реализации функционала системы оповещения;

  • Шкафы ШТД (ШКАФ ТОЧКИ ДОСТУПА) обеспечивают законченный функционал точки СКУД, подключения датчиков и исполнительных устройств с организацией бесперебойного питания;

  • Шкафы УОС (УЗЕЛ ОХРАННОЙ СИГНАЛИЗАЦИИ) обеспечивают функционал адресных расширителей для подключения датчиков. Могут подключаться к любым шкафам или непосредственно к центральной стойке по интерфейсу RS-485;

*Шкафы ШУДО, ШТД и УОС могут выпускаться с расширенным температурным диапазоном -60С..+40С в исполнении 5 по специальному заказу

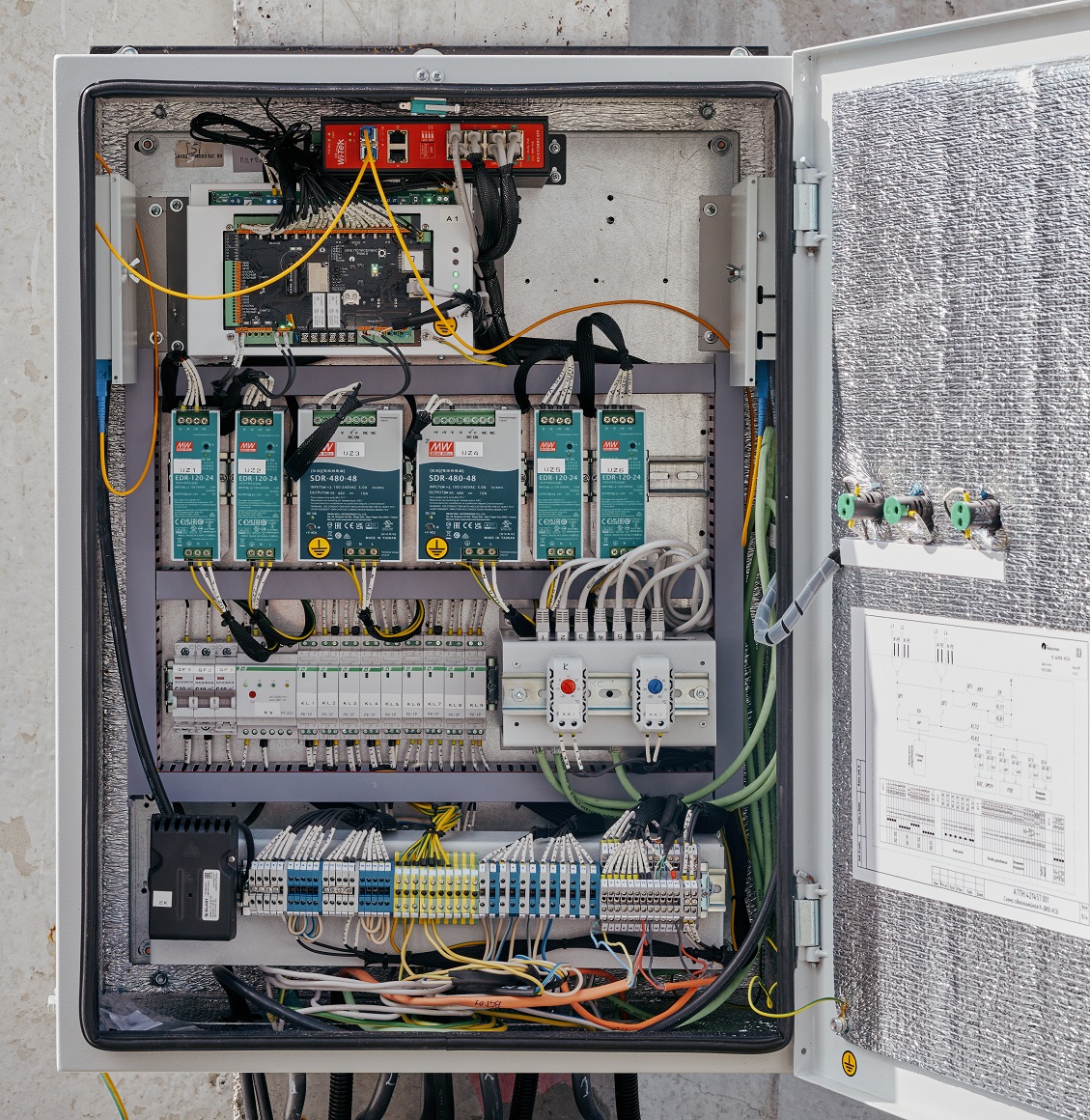

Шкафы коммутаторные всепогодные ШКВ-54

Шкафы ШКВ позволяют организовать на периметре:
- распределение резервированного питания от двух источников питания ~220/380 В;
- кроссирование оптической магистрали чувствительного элемента ВО-КВ/ВО-КС;
- кроссирование оптической магистрали локальной вычислительной сети;
- кольцевую схему построения локальной вычислительной сети на скорости 1 Гб/с;
- подключение к локальной вычислительной сети и питание по PoE 7 независимых устройств;
- подключение к системе Тополь 6 независимых извещаталей с выходом “сухой контакт”;
- питание извещателей и исполнительных устройств напряжением 24 В и суммарным током до 3 А;
- сбор данных по двум независимым гальванически развязанным интерфейсам RS-485;
- звуковое и речевое оповещение;
- контроль и управление доступом через одну точку доступа по схеме “считыватель на вход + считыватель на выход”, либо “буферный вход с двумя считывателями на вход”;
- контроль и управление доступом через две точки доступа по схеме “считыватель на вход + кнопка на выход”, либо “кнопка на вход и считыватель на выход”;
- подключение двух считывателей с интерфейсом Wiegand;
- подключение двух замков или одного замка и управляемой нагрузки 12/24/220 В;
- автоматическое отключение автоматики при формировании сигнала “Пожар” внешней системой пожарной охраны.

Отличие между шкафами ШКВ и ШКВ-54 заключается в управлении нагрузками: шкафы ШКВ управляют нагрузками 220 В, транслируя входное напряжение питания шкафа, шкафы ШКВ-54 имеют встроенные регулируемые источники питания для управления нагрузками 48-54 В с безразрывным (без токовой паузы) переключением на резервный ввод питания.

• ШКВ: управление 6 нагрузками (освещение, исполнительные механизмы) с рабочим напряжением 220 В и потреблением до 16 А каждая;

• ШКВ-54: управление 6 нагрузками (освещение, исполнительные механизмы) с рабочим напряжением 48-54 В суммарной мощностью до 600 Вт с вводом резервной линии питания без токовой паузы.

Внешние соединения:
- 2 оптических кросса по 8 портов;
- IP-устройства (видеокамеры) – до 7 шт. (2 шт. до 60 Вт PoE + 5 шт. до 30 Вт PoE), не более 100м;
- Вход «Сухой контакт» - до 6 устройств;
- Питание 24В для внешних устройств - 24В/3А;
- Интерфейс RS-485 – две линии с гальванической развязкой;
- Подключение оповещателей – одна линия 100В до 80 Вт на линию;
- Подключение электропитания шкафа – дублированные источники ~220/380В;
- Вход ~220В для освещения и обогрева;
- Считыватель с интерфейсом Wiegand – 2 шт.;
- Кнопка выхода – 2 шт.;
- Шина заземления;
- Подключение освещения: светильники 220В, управление за счет подачи напряжения, подключение до 6 линий, до 16А на каждую линию.

Собственное потребление без учета внешней нагрузки:
- Шкаф - 60Вт при ~220В;
- Обогрев шкафа - 970 Вт при ~220В.

Габариты (ВхШхГ): 1023х600х309 (с выступающими лампочками и кабельными вводами, сам корпус 1000х600х300 мм)

Вес: 53,5 кг
Степень защиты: IP65
Температура эксплуатации: -60°С..+40°С
