Комплектации и наименование

Маркировка шкафов: А-Б

где:

• А базовое исполнение:
  • Без буквы - исполнение по умолчанию для объектов общей и транспортной безопасности с сертификатом транспортной безопасности, в соответствии с требованием Постановления Правительства РФ №969;

  • К = “Кедр” - исполнение для объектов энергетического комплекса с сертификатом о соответствии требованиям МЭК 61850;

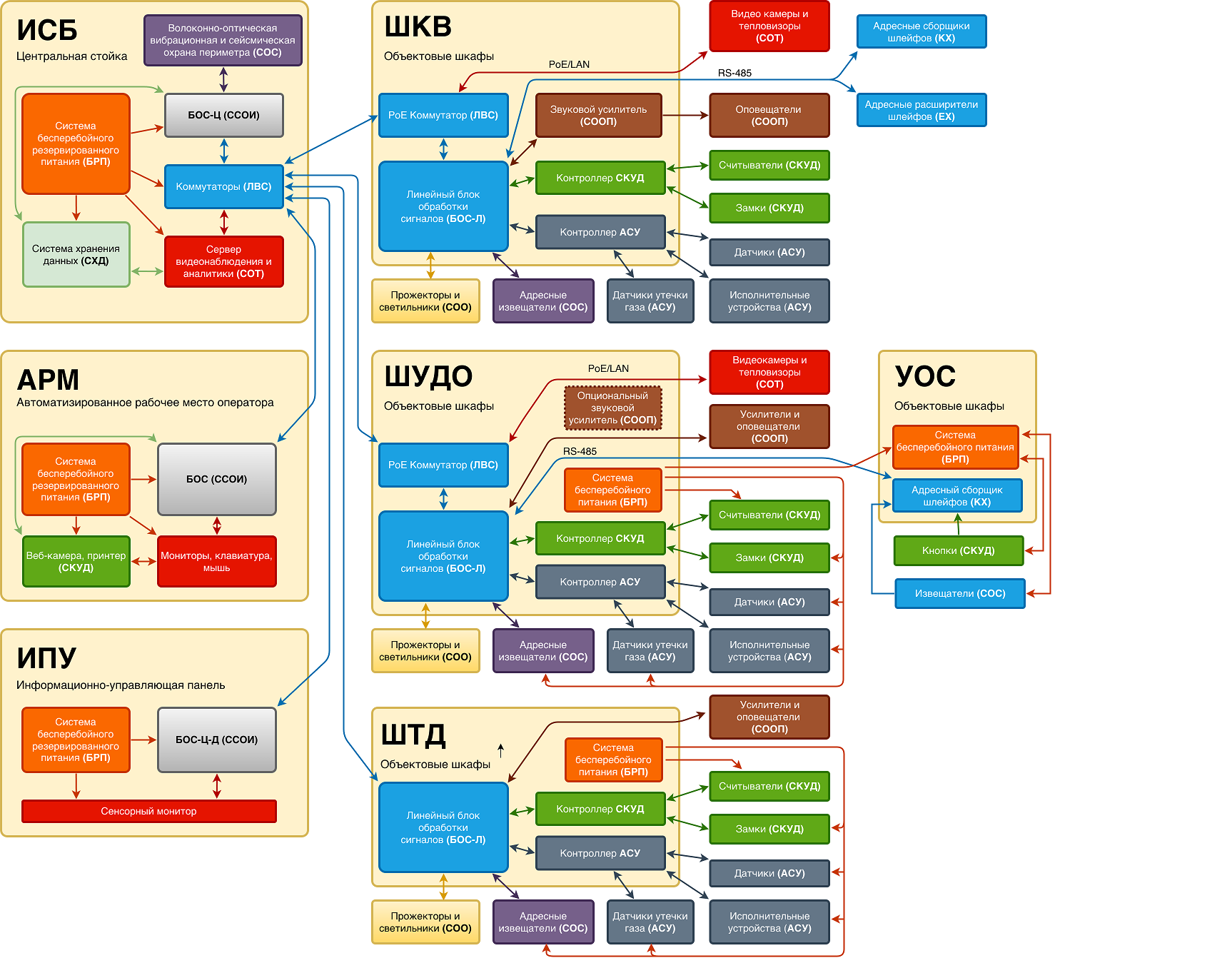

• Б Наименование шкафа, указывающее на его комплектацию и функциональное назначение:
  • Шкафы ШКВ (ШКАФ КОММУТАТОРНЫЙ ВСЕПОГОДНЫЙ) обеспечивают полный функционал системы (сбор и обработка информации, периметральная и внутренняя охрана, речевое оповещение, охранное освещение, контроль и управление доступом, видеонаблюдение) во всепогодном уличном корпусе с подогревом;

  • Шкафы ШК (ШКАФ КОММУТАТОРНЫЙ) обеспечивают сбор и обработки информации, внутренняя охрана, речевое оповещение, контроль и управление доступом, видеонаблюдение) внутри помещений;

  • Шкафы ШУДО (ШКАФ УЗЛА ДОСТУПА И ОХРАНЫ) обеспечивают функционал системы бесперебойного питания, позволяя организовать узел коммутации для системы охраны, контроля и управления доступом. Могут быть дополнительно оснащены встроенным звуковым усилителем или использовать внешний усилитель для реализации функционала системы оповещения;

  • Шкафы ШТД (ШКАФ ТОЧКИ ДОСТУПА) обеспечивают законченный функционал точки СКУД, подключения датчиков и исполнительных устройств с организацией бесперебойного питания;

  • Шкафы УОС (УЗЕЛ ОХРАННОЙ СИГНАЛИЗАЦИИ) обеспечивают функционал адресных расширителей для подключения датчиков. Могут подключаться к любым шкафам или непосредственно к центральной стойке по интерфейсу RS-485;

*Шкафы ШУДО, ШТД и УОС могут выпускаться с расширенным температурным диапазоном -60С..+40С в исполнении 5 по специальному заказу

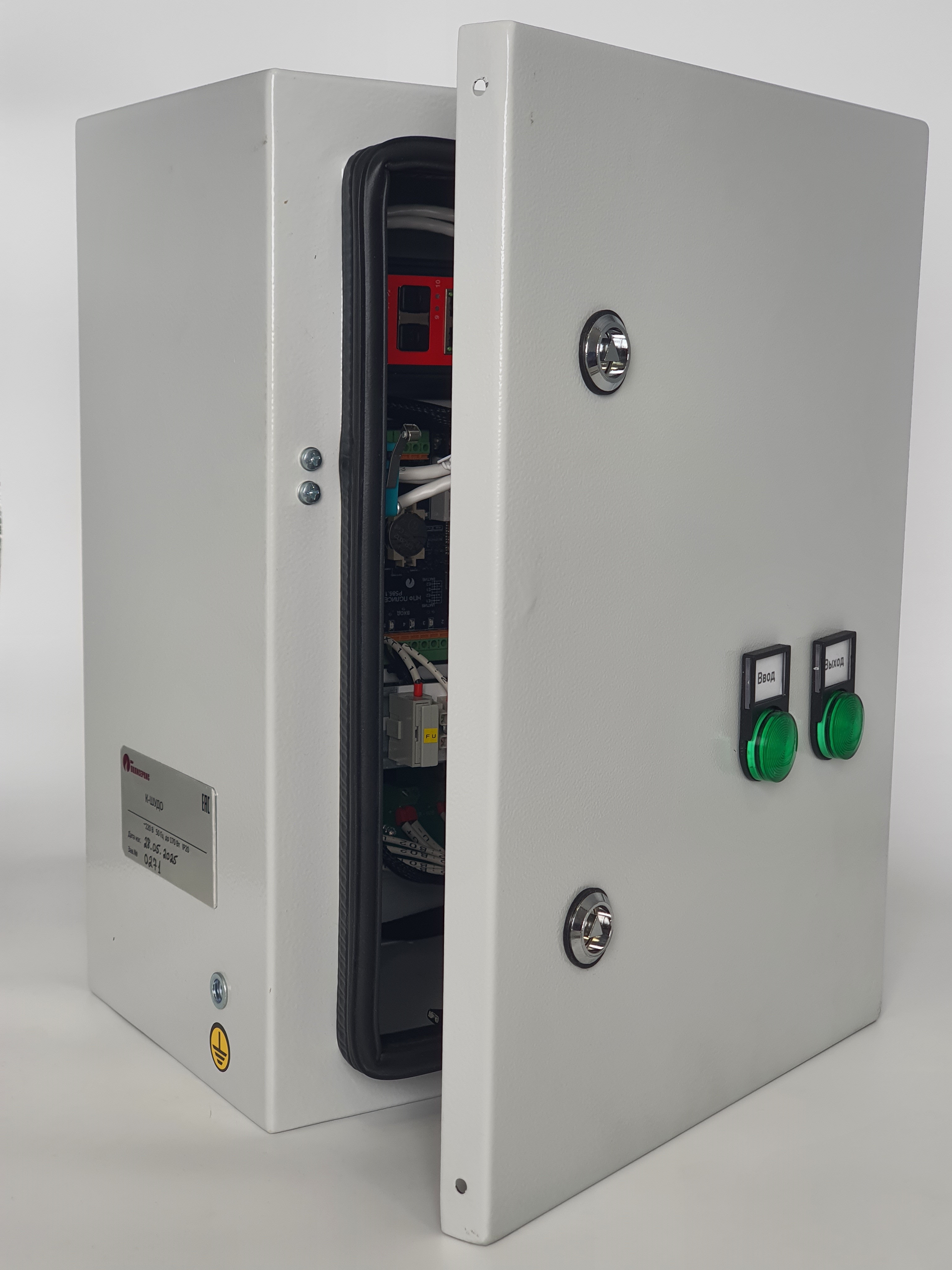

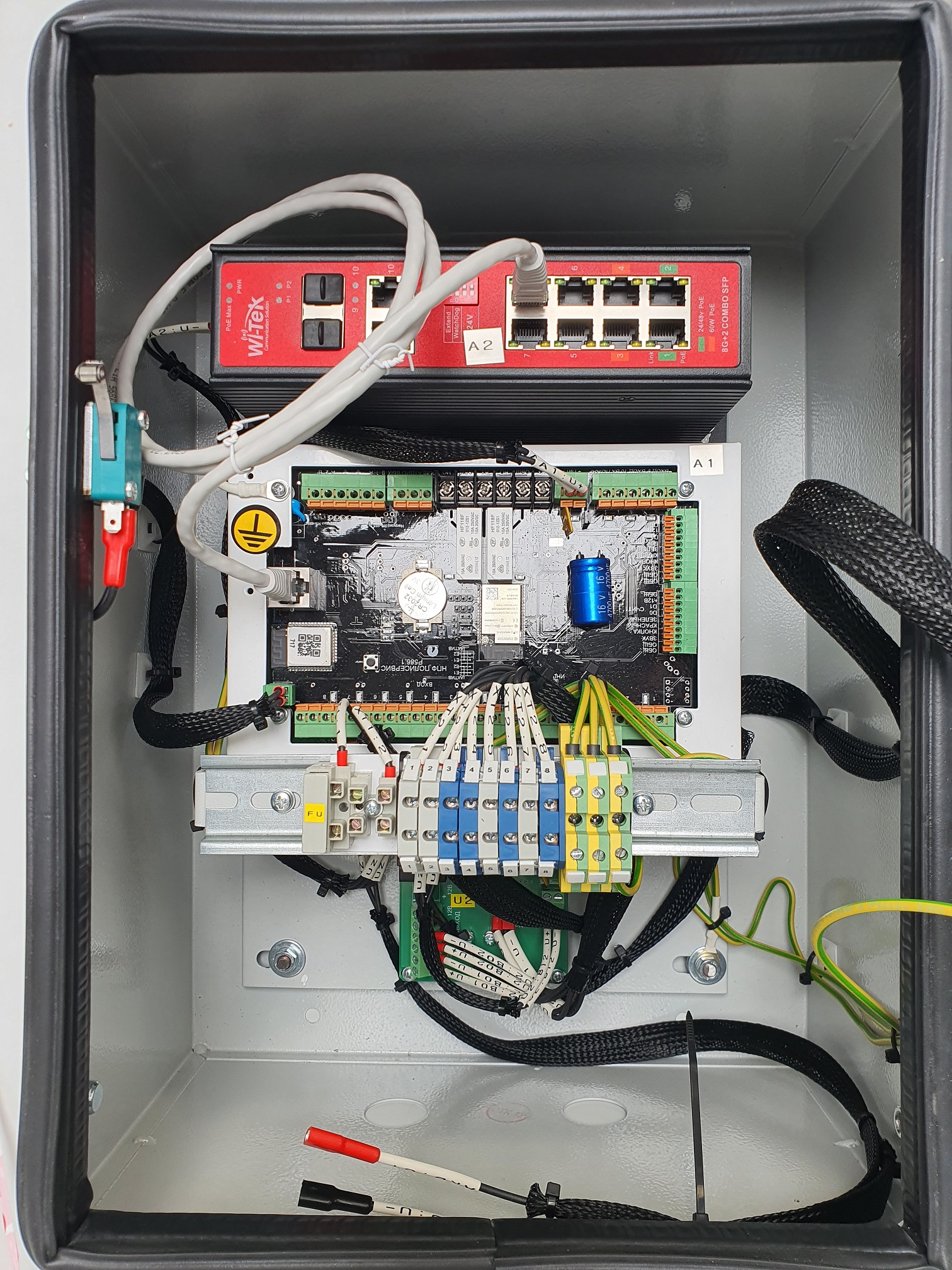

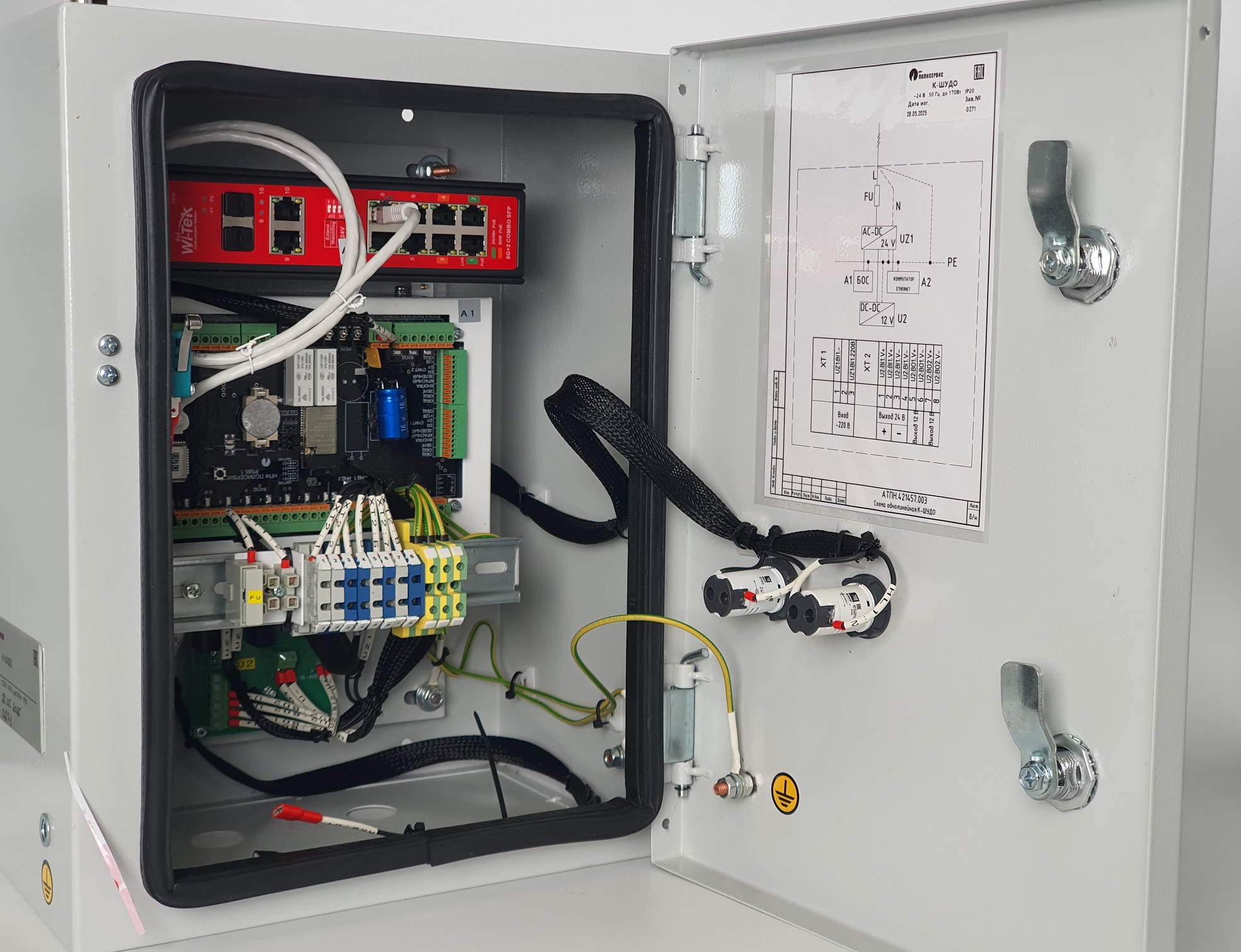

Шкафы узла доступа и охраны ШУДО

Шкафы ШУДО позволяют организовать в помещении:
- контроль и управление доступом через одну точку доступа по схеме “считыватель на вход + считыватель на выход”, либо “буферный вход с двумя считывателями на вход”;
- контроль и управление доступом через две точки доступа по схеме “считыватель на вход + кнопка на выход”, либо “кнопка на вход и считыватель на выход”;
- подключение двух считывателей с интерфейсом Wiegand;
- подключение двух замков или одного замка и управляемой нагрузки 12/24/220 В;
- автоматическое отключение автоматики при формировании сигнала “Пожар” внешней системой пожарной охраны;
- питание извещателей и исполнительных устройств (в том числе замков) резервированным напряжением 24 В суммарным током до 1.5 А и резервированным напряжением 12 В суммарным током до 1.5 А;
- подключение 6 управляемых нагрузок через внешние силовые реле;
- кольцевую схему построения локальной вычислительной сети на скорости 1 Гб/с;
- подключение к локальной сети 7 независимых устройств;
- подключение к системе Тополь 10 независимых извещаталей с выходом “сухой контакт”;
- сбор данных по двум независимым гальванически развязанным интерфейсам RS-485;
- звуковое и речевое оповещение при использовании внешнего звукового усилителя.

Внешние соединения:
- 2 SFP-порта + 7 портов RJ45;
- Интерфейс RS-485 – две линии;
- Выход питания 12 В 1,5 А;
- Выход питания 24 В 1,5 А;
- Возможность установки 2 АКБ емкостью до 15 А*ч каждая (в комплект поставки не входят);
- Считыватель с интерфейсом Wiegand – 2 шт.;
- Кнопка выхода – 2 шт.;
- Выходы управления «сухие контакты» - 6 шт., до 60 В 100 мА на выход;
- Вход управления сигнал «Пожар» от СПС;
- Входы управления «сухие контакты» - 10 шт.;
- Подключение электропитания шкафа – ~220 B 50 Гц;
- Шина заземления.

Собственное потребление без учета внешней нагрузки: 6 Вт при ~220 В

Габариты (ВхШхГ) 423х300х234 мм (с выступающими лампочками и кабельными вводами, без них сам корпус 400х300х225мм)

Вес: 9,3 кг
Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С (-60°С..+40°С для исп. 5)
