Объектовые шкафы позволяют организовать сбор, передачу, обработку и временное хранение данных со всего объекта. Шкафы поставляются полностью собранными и готовыми к монтажу на объекте.

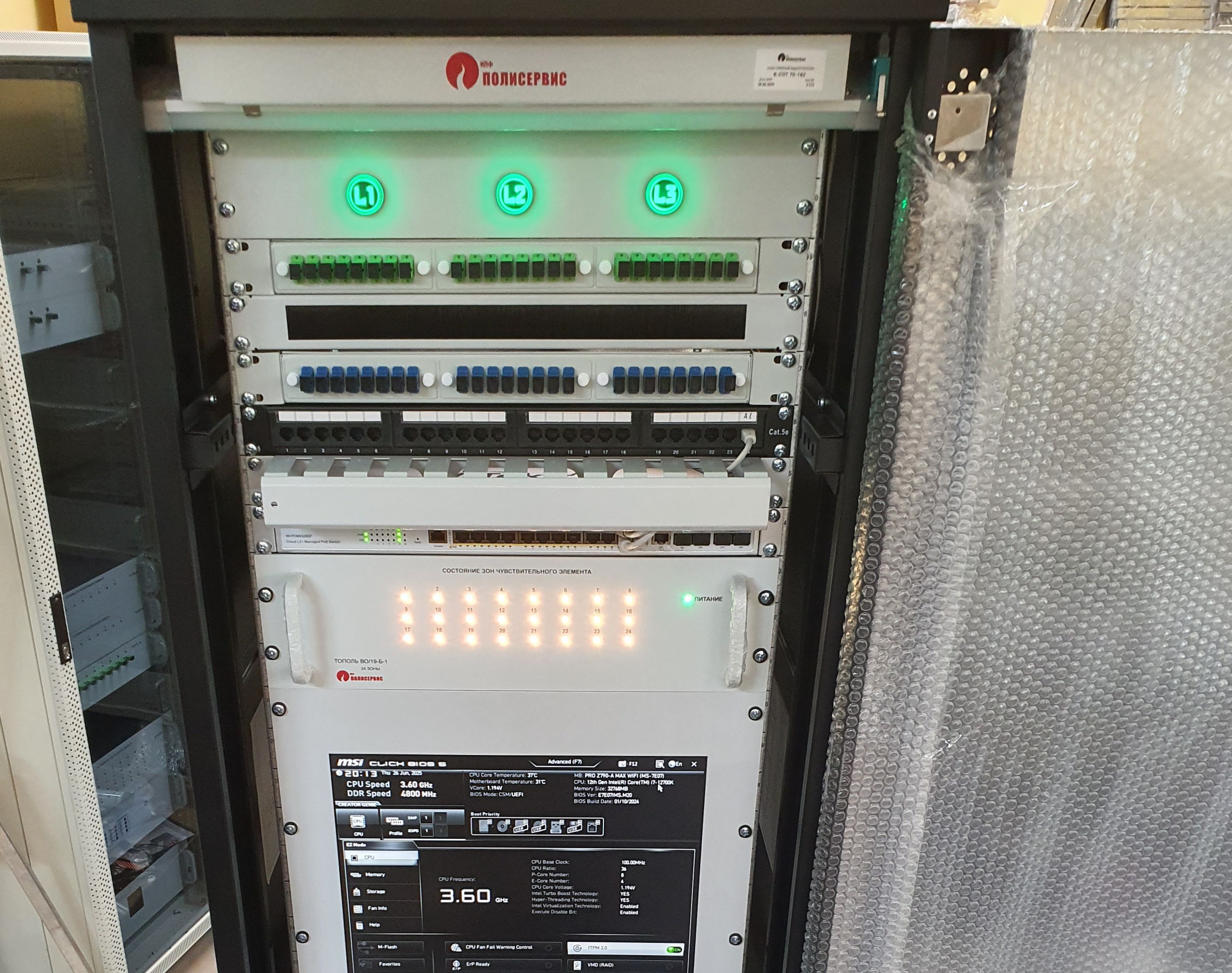

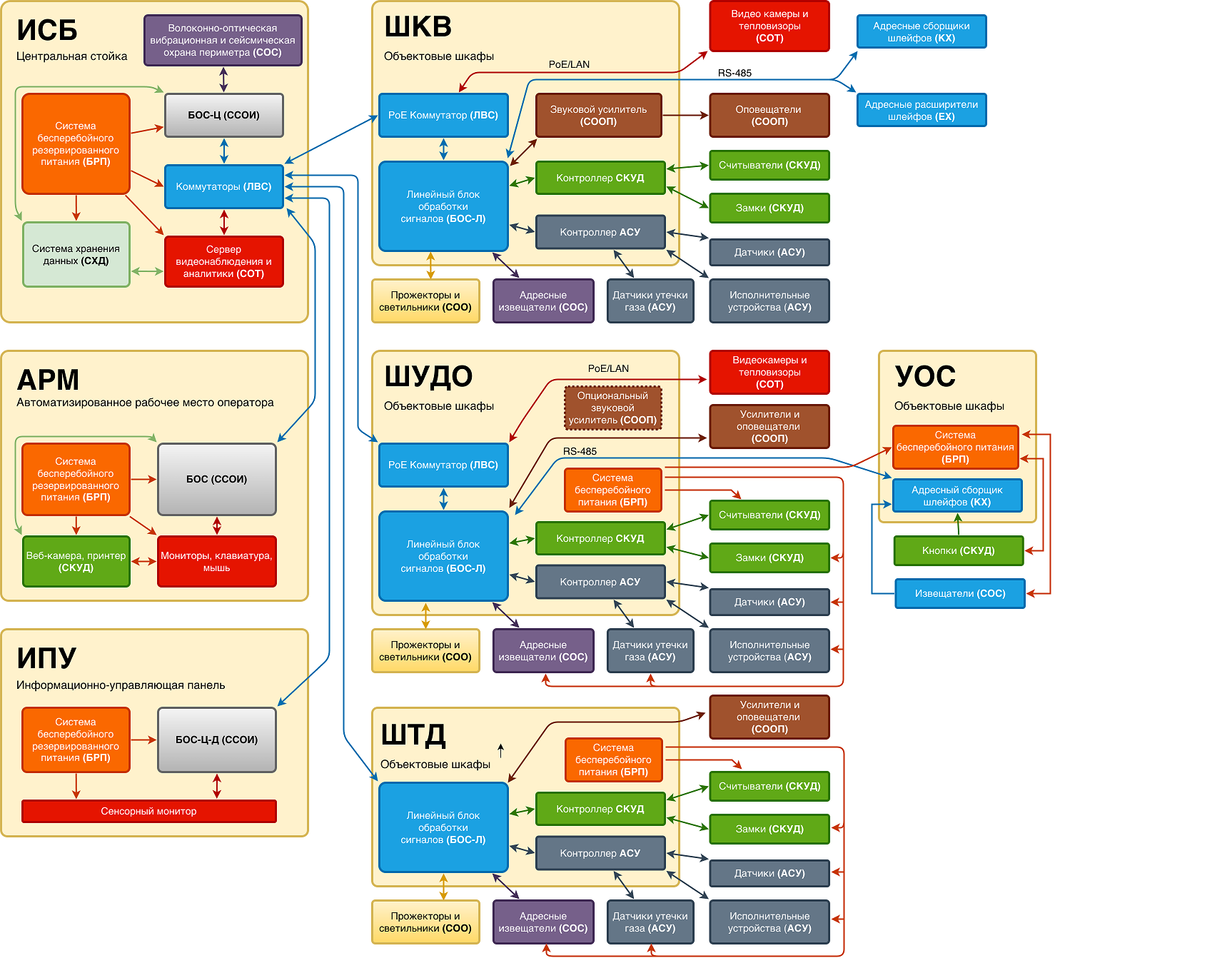

Шкафы рассчитаны на работу со стойками ИСБ.
где:
Характеристика | ШКВ | ШКВ-54 | ШК | ШУДО | ШТД | УОС |
---|---|---|---|---|---|---|
Оптические кроссы | 2x8 портов | 2x8 портов | 2x8 портов | - | - | |
Коммутатор ЛВС | 2xSFP+7xPoE | 2xSFP+7xPoE | 2xSFP+15xPoE | 2xSFP+7xRJ45 | 1xRJ45 | - |
Управление нагрузками | 220В 6х16А | 48..54В 600Вт 6 каналов | 220В 2х10А или 24В 2х10А + 60В 6х100мА | 220В 2х10А или 24В 2х10А + 60В 6х100мА | 220В 2х10А или 24В 2х10А + 60В 6х100мА | - |
Питание внешних устройств | 24В 3А | 24В 3А | 24В 3А | 24В 1.5А + 12В 1.5А | 24В 2.5А | 12В 0.5А |
Кол-во точек доступа | 2 | 2 | 2 | 2 | 2 | - |
Кол-во линейных аудиовыходов | 2 | 2 | 2 | 2 | 2 | - |
Кол-во линий звукового оповещения 100 В | 1 | 1 | 1 | - | - | - |
Звуковой усилитель | 80 Вт | 80 Вт | 80 Вт | Внешний | Внешний | - |
Степень защиты | IP65 | IP65 | IP20 | IP20 | IP20 | IP20 |
Температура эксплуатации | -60°С..+40°С | -60°С..+40°С | -10°С..+40°С | -10°С..+40°С* | -10°С..+40°С* | -10°С..+40°С* |
*Шкафы ШУДО, ШТД и УОС могут выпускаться с расширенным температурным диапазоном -60С..+40С в исполнении 5 по специальному заказу

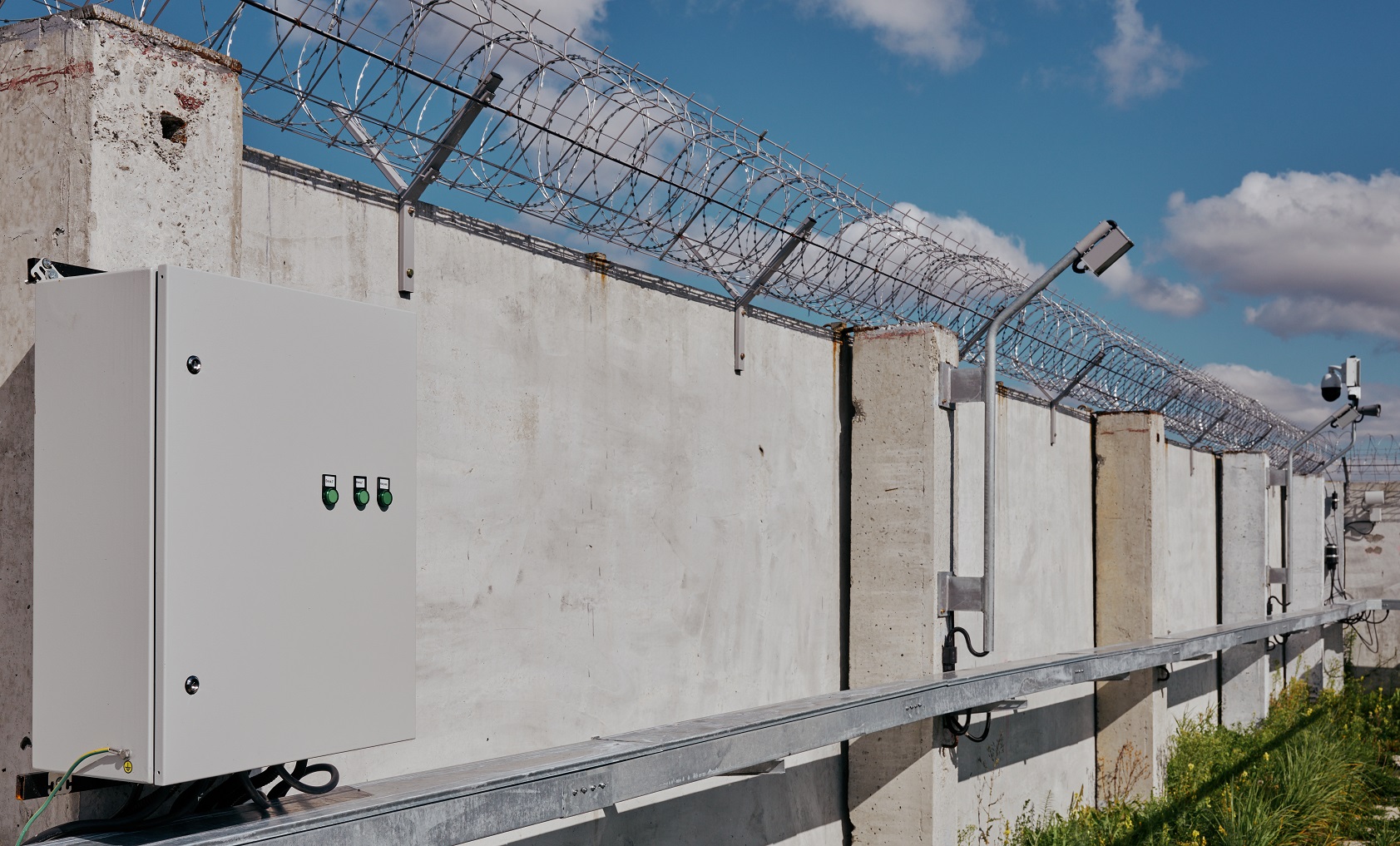

Шкафы ШКВ позволяют организовать на периметре: - распределение резервированного питания от двух источников питания ~220/380 В; - кроссирование оптической магистрали чувствительного элемента ВО-КВ/ВО-КС; - кроссирование оптической магистрали локальной вычислительной сети; - кольцевую схему построения локальной вычислительной сети на скорости 1 Гб/с; - подключение к локальной вычислительной сети и питание по PoE 7 независимых устройств; - подключение к системе Тополь 6 независимых извещаталей с выходом “сухой контакт”; - питание извещателей и исполнительных устройств напряжением 24 В и суммарным током до 3 А; - сбор данных по двум независимым гальванически развязанным интерфейсам RS-485; - звуковое и речевое оповещение; - контроль и управление доступом через одну точку доступа по схеме “считыватель на вход + считыватель на выход”, либо “буферный вход с двумя считывателями на вход”; - контроль и управление доступом через две точки доступа по схеме “считыватель на вход + кнопка на выход”, либо “кнопка на вход и считыватель на выход”; - подключение двух считывателей с интерфейсом Wiegand; - подключение двух замков или одного замка и управляемой нагрузки 12/24/220 В; - автоматическое отключение автоматики при формировании сигнала “Пожар” внешней системой пожарной охраны.
Отличие между шкафами ШКВ и ШКВ-54 заключается в управлении нагрузками: шкафы ШКВ управляют нагрузками 220 В, транслируя входное напряжение питания шкафа, шкафы ШКВ-54 имеют встроенные регулируемые источники питания для управления нагрузками 48-54 В с безразрывным (без токовой паузы) переключением на резервный ввод питания.
Внешние соединения: - 2 оптических кросса по 8 портов; - IP-устройства (видеокамеры) – до 7 шт. (2 шт. до 60 Вт PoE + 5 шт. до 30 Вт PoE), не более 100м; - Вход «Сухой контакт» - до 6 устройств; - Питание 24В для внешних устройств - 24В/3А; - Интерфейс RS-485 – две линии с гальванической развязкой; - Подключение оповещателей – одна линия 100В до 80 Вт на линию; - Подключение электропитания шкафа – дублированные источники ~220/380В; - Вход ~220В для освещения и обогрева; - Считыватель с интерфейсом Wiegand – 2 шт.; - Кнопка выхода – 2 шт.; - Шина заземления; - Подключение освещения: светильники 220В, управление за счет подачи напряжения, подключение до 6 линий, до 16А на каждую линию.
Собственное потребление без учета внешней нагрузки: - Шкаф - 60Вт при ~220В; - Обогрев шкафа - 970 Вт при ~220В.
Габариты (ВхШхГ): 1023х600х309 (с выступающими лампочками и кабельными вводами, сам корпус 1000х600х300 мм)
Вес: - ШКВ - 47,5 кг - ШКВ-54 - 53,5 кг
Степень защиты: IP65
Температура эксплуатации: -60°С..+40°С
Шкафы ШК позволяют организовать в помещении: - распределение резервированного питания от двух источников питания ~220/380 В; - кроссирование оптической магистрали локальной вычислительной сети; - кольцевую схему построения локальной вычислительной сети на скорости 1 Гб/с; - подключение к локальной вычислительной сети и питание по PoE 15 независимых устройств; - подключение к системе Тополь 6 независимых извещаталей с выходом “сухой контакт”; - питание извещателей и исполнительных устройств напряжением 24 В и суммарным током до 3 А; - сбор данных по двум независимым гальванически развязанным интерфейсам RS-485; - звуковое и речевое оповещение; - контроль и управление доступом через одну точку доступа по схеме “считыватель на вход + считыватель на выход”, либо “буферный вход с двумя считывателями на вход”; - контроль и управление доступом через две точки доступа по схеме “считыватель на вход + кнопка на выход”, либо “кнопка на вход и считыватель на выход”; - подключение двух считывателей с интерфейсом Wiegand; - подключение двух замков или одного замка и управляемой нагрузки 12/24/220 В; - автоматическое отключение автоматики при формировании сигнала “Пожар” внешней системой пожарной охраны.
Внешние соединения: - оптические кроссы – 2 шт. по 8 портов; - IP-устройства (видеокамеры) – до 15 шт., (4 шт. до 60 Вт PoE + 11 шт. до 30 Вт PoE), не более 100м; - вход «Сухой контакт» - до 6 устройств; - питание 24В для внешних устройств - 24 В / 3 А; - интерфейс RS-485 – две линии с гальванической развязкой; - подключение оповещателей – одна линия 100 В до 80 Вт на линию; - подключение электропитания шкафа – дублированные источники питания ~220/380 В; - считыватель с интерфейсом Wiegand – 2 шт.; - кнопка выхода – 2 шт.; - шина заземления.
Собственное потребление без учета внешней нагрузки: 80 Вт при ~220 В
Габариты (ВхШхГ): 1023х600х309 (с выступающими лампочками и кабельными вводами, сам корпус 1000х600х300 мм)
Вес: 48,5 кг
Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С
Шкафы ШУДО позволяют организовать в помещении: - контроль и управление доступом через одну точку доступа по схеме “считыватель на вход + считыватель на выход”, либо “буферный вход с двумя считывателями на вход”; - контроль и управление доступом через две точки доступа по схеме “считыватель на вход + кнопка на выход”, либо “кнопка на вход и считыватель на выход”; - подключение двух считывателей с интерфейсом Wiegand; - подключение двух замков или одного замка и управляемой нагрузки 12/24/220 В; - автоматическое отключение автоматики при формировании сигнала “Пожар” внешней системой пожарной охраны; - питание извещателей и исполнительных устройств (в том числе замков) резервированным напряжением 24 В суммарным током до 1.5 А и резервированным напряжением 12 В суммарным током до 1.5 А; - подключение 6 управляемых нагрузок через внешние силовые реле; - кольцевую схему построения локальной вычислительной сети на скорости 1 Гб/с; - подключение к локальной сети 7 независимых устройств; - подключение к системе Тополь 10 независимых извещаталей с выходом “сухой контакт”; - сбор данных по двум независимым гальванически развязанным интерфейсам RS-485; - звуковое и речевое оповещение при использовании внешнего звукового усилителя.
Внешние соединения: - 2 SFP-порта + 7 портов RJ45; - Интерфейс RS-485 – две линии; - Выход питания 12 В 1,5 А; - Выход питания 24 В 1,5 А; - Возможность установки 2 АКБ емкостью до 15 А*ч каждая (в комплект поставки не входят); - Считыватель с интерфейсом Wiegand – 2 шт.; - Кнопка выхода – 2 шт.; - Выходы управления «сухие контакты» - 6 шт., до 60 В 100 мА на выход; - Вход управления сигнал «Пожар» от СПС; - Входы управления «сухие контакты» - 10 шт.; - Подключение электропитания шкафа – ~220 B 50 Гц; - Шина заземления.
Собственное потребление без учета внешней нагрузки: 6 Вт при ~220 В
Габариты (ВхШхГ) 423х300х234 мм (с выступающими лампочками и кабельными вводами, без них сам корпус 400х300х225мм)
Вес: 9,3 кг
Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С (-60°С..+40°С для исп. 5)

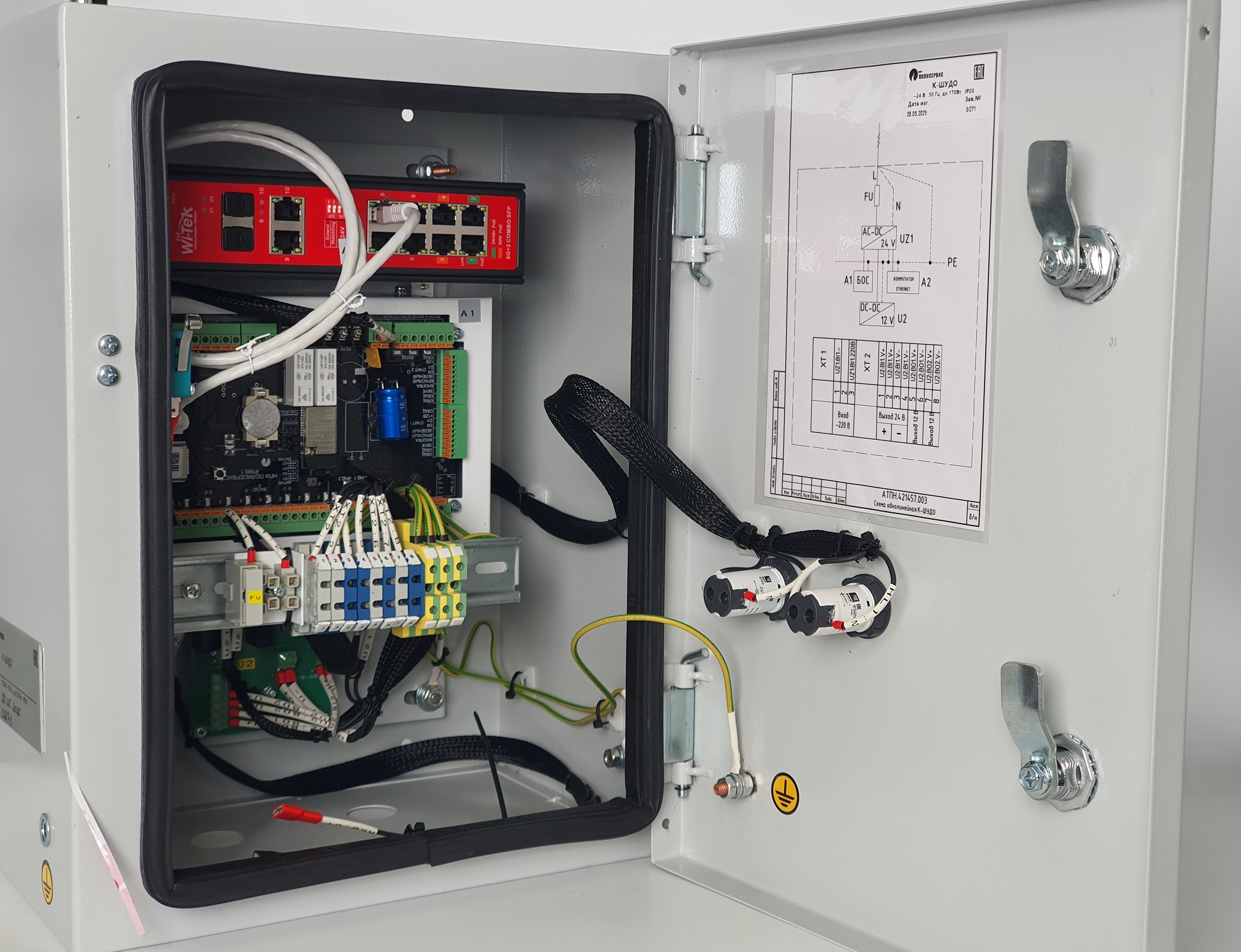

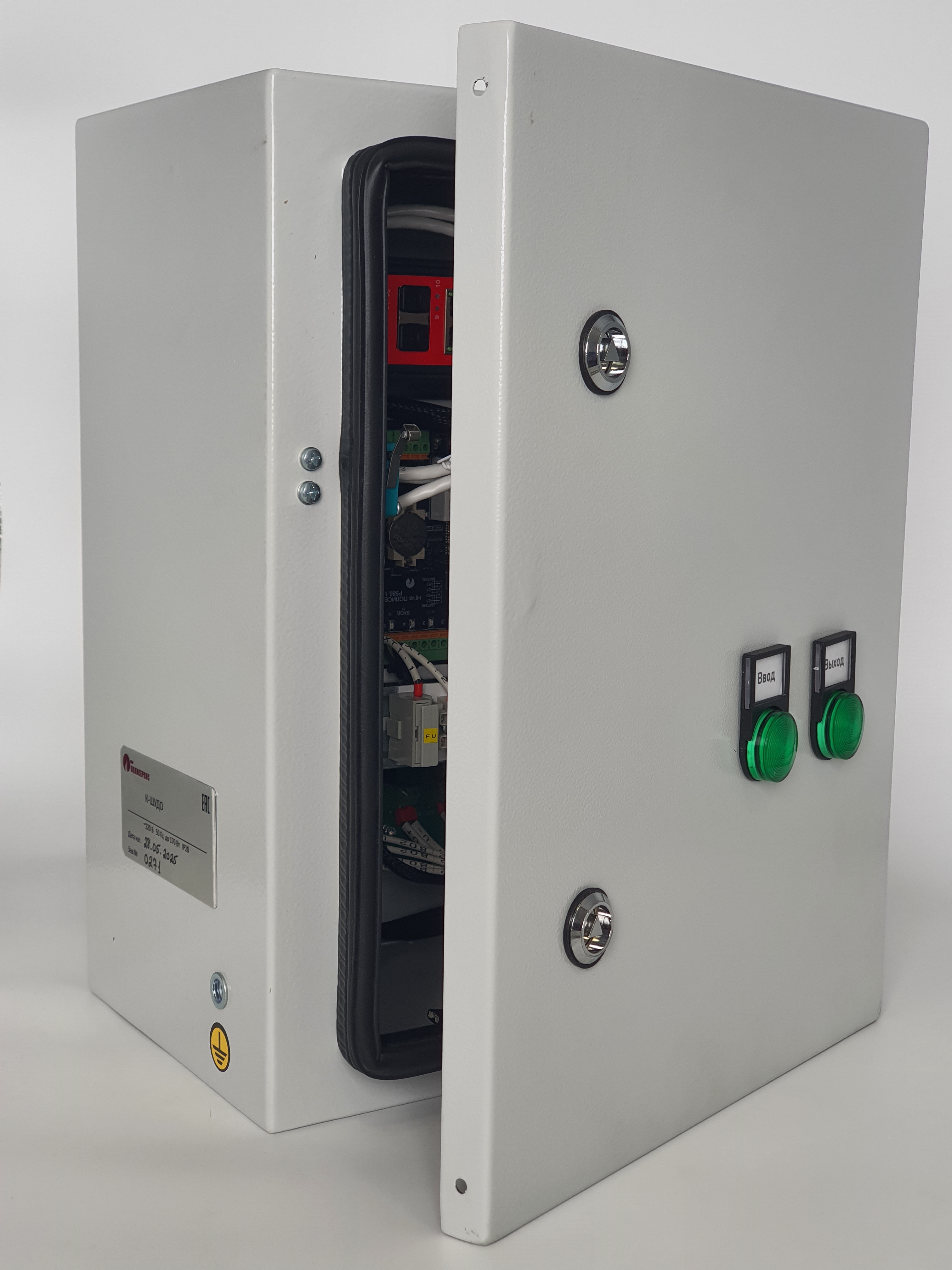

ШУДО:
Шкафы ШТД позволяют организовать в помещении: - контроль и управление доступом через одну точку доступа по схеме “считыватель на вход + считыватель на выход”, либо “буферный вход с двумя считывателями на вход”; - контроль и управление доступом через две точки доступа по схеме “считыватель на вход + кнопка на выход”, либо “кнопка на вход и считыватель на выход”; - подключение двух считывателей с интерфейсом Wiegand; - подключение двух замков или одного замка и управляемой нагрузки 24/220 В; - питание извещателей и исполнительных устройств (в том числе замков) резервированным напряжением 24 В суммарным током до 2.5 А; - автоматическое отключение автоматики при формировании сигнала “Пожар” внешней системой пожарной охраны; - подключение 6 управляемых нагрузок через внешние силовые реле; - подключение к системе Тополь 10 независимых извещаталей с выходом “сухой контакт”; - сбор данных по двум независимым гальванически развязанным интерфейсам RS-485; - звуковое и речевое оповещение при использовании внешнего звукового усилителя.
Внешние соединения: - порт LAN – для подключения к ЛВС; - считыватель с интерфейсом Wiegand – 2 шт.; - кнопка выхода – 2 шт.;
- выходы управления «сухие контакты» - 6 шт., до 60 В 100 мА на выход; - вход управления -сигнал «Пожар» от СПС; - входы управления «сухие контакты» - 10 шт.; - питание 24 В для внешних устройств - до 2,5 А; - интерфейс RS-485 – две линии; - релейный выход – 2 шт. до 10А DC/до 16А АC; - вход питания ~220 В 50 Гц; - шина заземления/
Собственное потребление без учета внешней нагрузки: 4 Вт при ~220В;
Габариты (ВхШхГ) 423х300х164мм (с выступающими лампочками и кабельными вводами, без них сам корпус 400х300х155мм)
Вес: 6,5 кг
Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С (-60°С..+40°С для исп. 5)

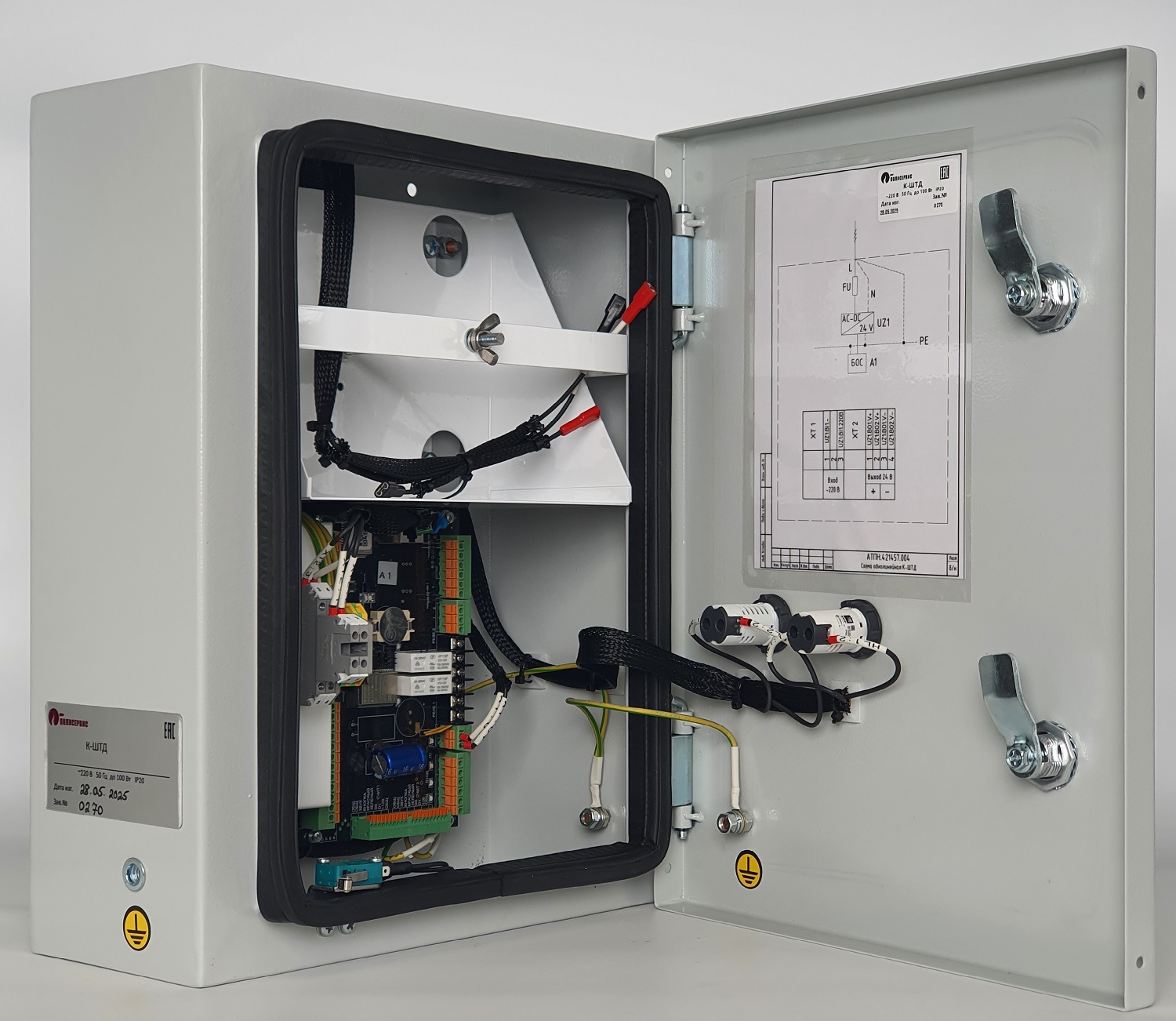

ШТД:
Используется для подключения и питания извещателей с выходом типа “сухой контакт” в удаленных от основных шкафов местах, подключается по интерфейсу RS-485 к любому шкафу или непосредственно к стойке ИСБ.
В одной линии RS-485 протяженностью до 1000 метров могут быть одновременно подключены до 64 УОС, возможно комбинирование в одной линии УОС и приборов серии КХ-6-3 и ЕХ-6-3.
Внешние соединения: - вход «сухой контакт» - до 6 устройств; - питание для внешних устройств 12В, до 0,5А; - интерфейс RS-485 – одна линия; - вход питания 24 В; - шина заземления.
Собственное потребление без учета внешней нагрузки: 3 Вт при 24 В
Габариты (ВхШхГ): 95x240х60
Вес: 2 кг Степень защиты: IP20
Температура эксплуатации: -10°С..+40°С (-60°С..+40°С для исп. 5)

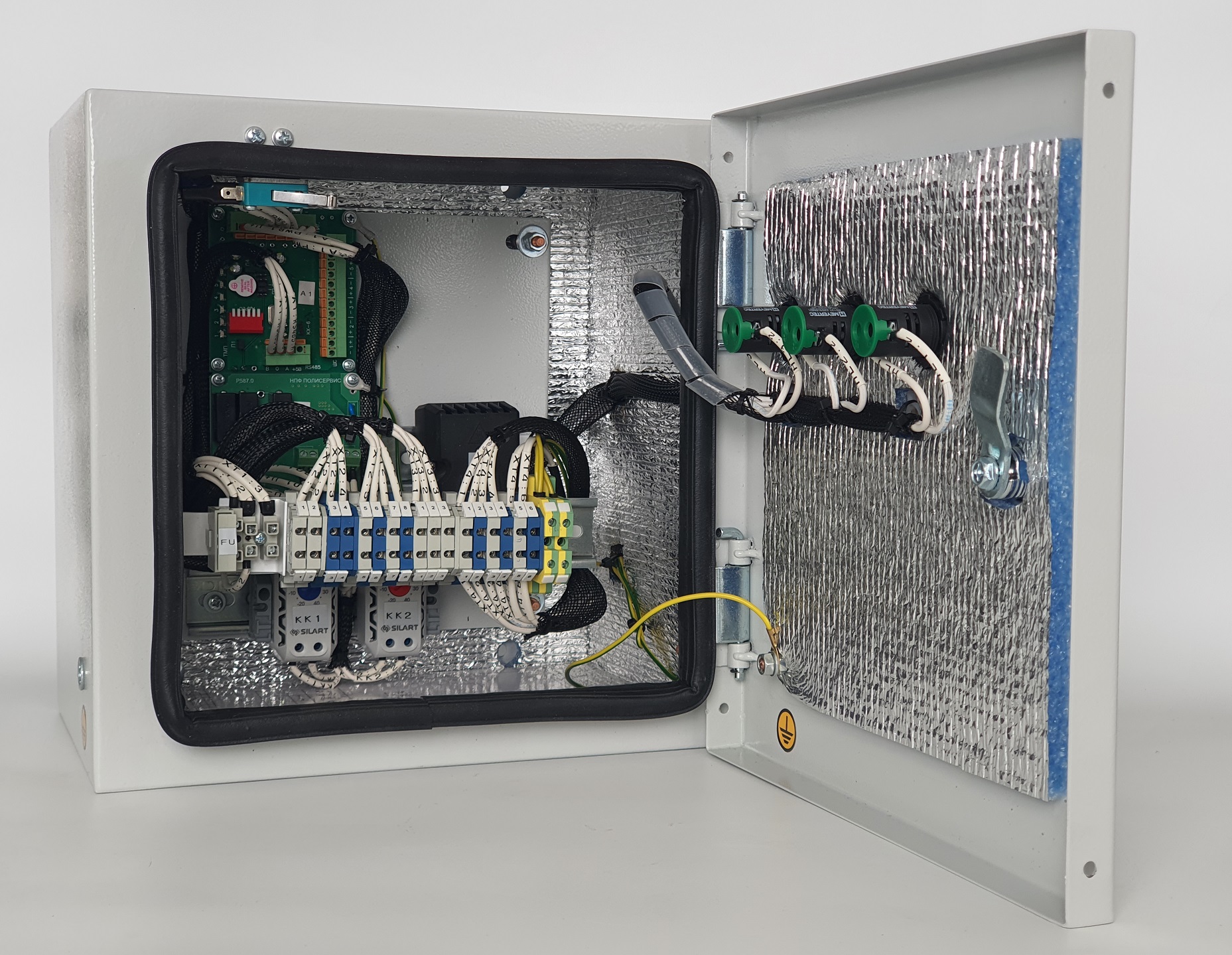

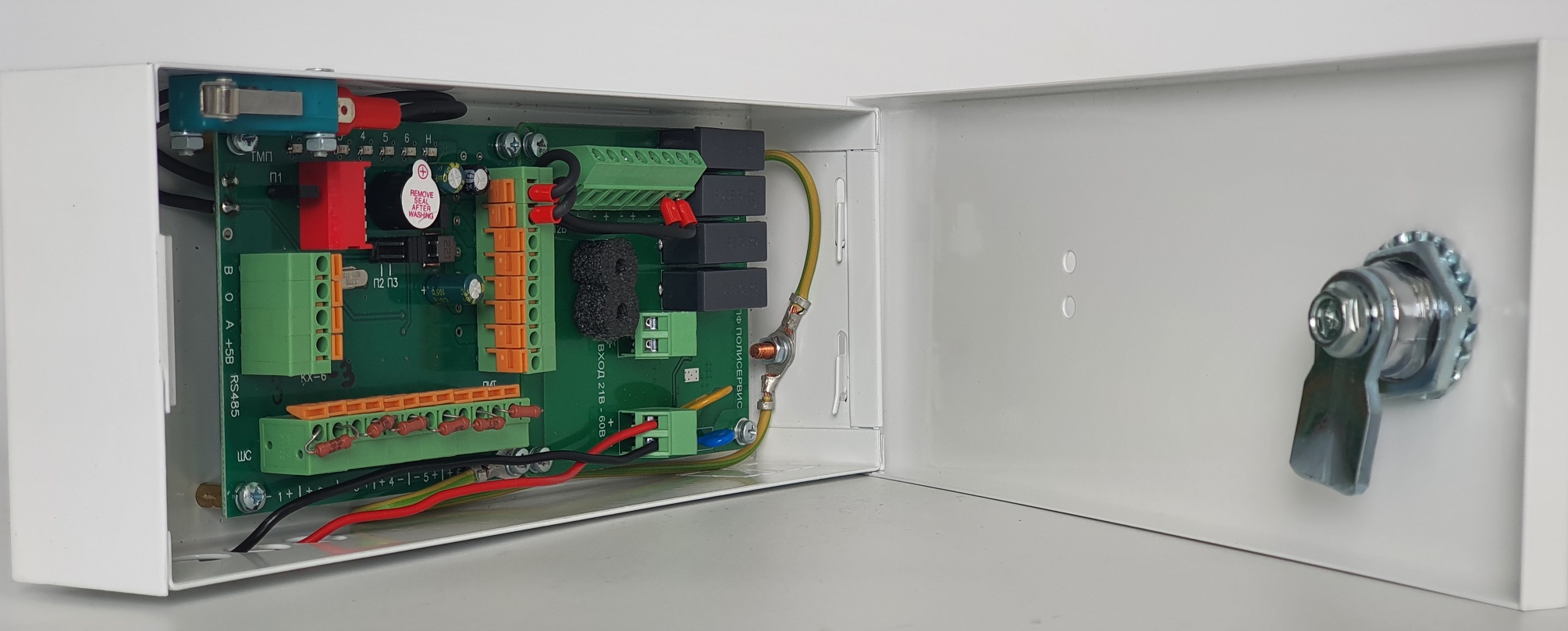

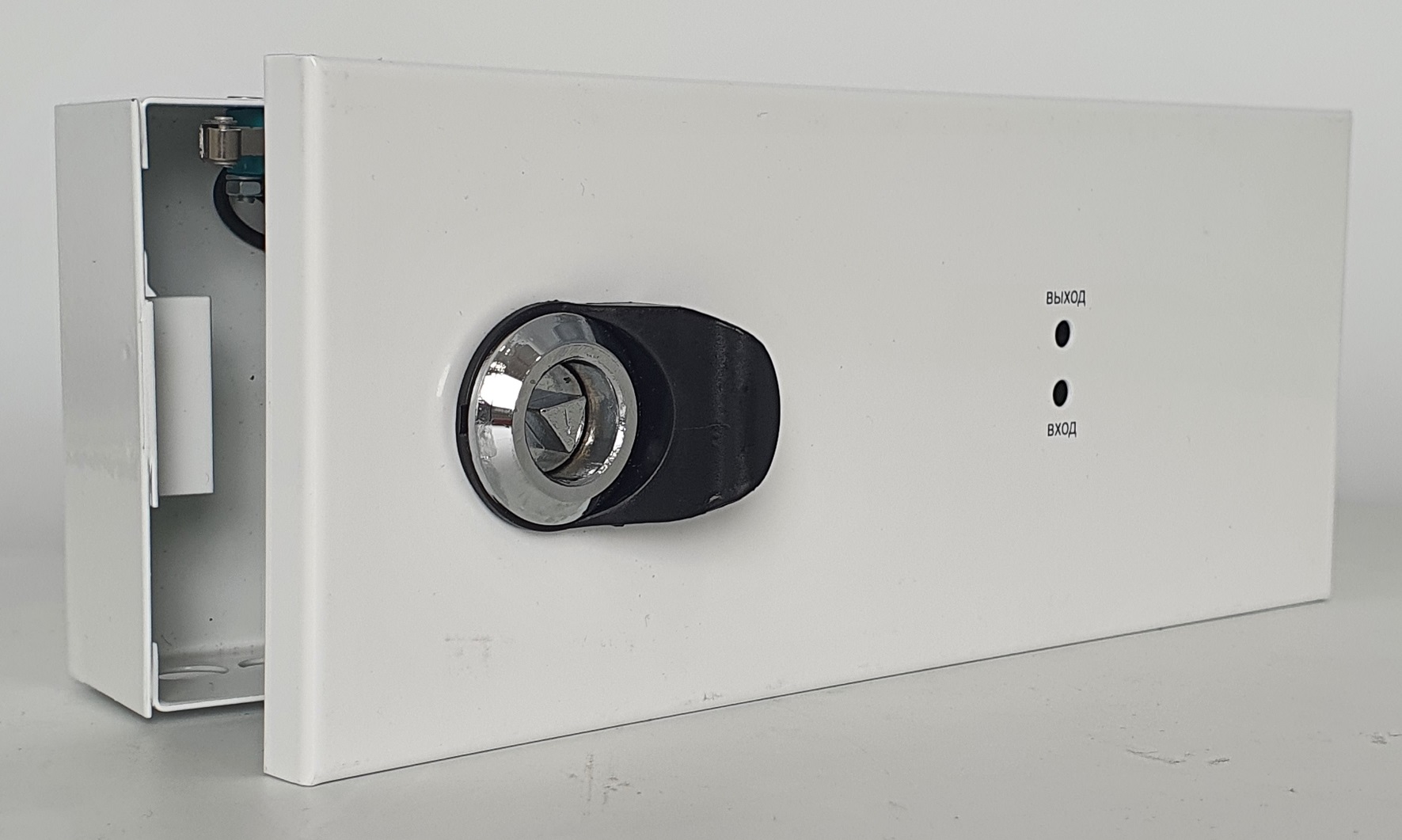

УОС исп.5 :
Приборы | Фото | Оптические кроссы | Коммутатор ЛВС | Управление нагрузками | Питание внешних устройств | Кол-во точек доступа | Кол-во линейных аудиовыходов | Кол-во линий звукового оповещения 100 В | Звуковой усилитель | Степень защиты | Температура эксплуатации | Цена |
---|---|---|---|---|---|---|---|---|---|---|---|---|
ШКВ | ![]() |
2x8 портов | 2xSFP+7xPoE | 220В 6х16А | 24В 3А | 2 | 2 | 1 | 80 Вт | IP65 | -60°С..+40°С | По запросу |
ШКВ-54 | ![]() |
2x8 портов | 2xSFP+7xPoE | 48..54В 600Вт суммарно на 6 каналов | 24В 3А | 2 | 2 | 1 | 80 Вт | IP65 | -60°С..+40°С | По запросу |
ШК | ![]() |
2x8 портов | 2xSFP+15xPoE | 220В 2x10А или 24В 2x10А + 60В 6x100мА | 24В 3А | 2 | 2 | 1 | 80 Вт | IP20 | -10°С..+40°С | По запросу |
ШУДО | ![]() |
нет | 2xSFP+7xRJ45 | 220В 2x10А или 24В 2x10А + 60В 6x100мА | 24В 1,5А + 12В 1,5А | 2 | 2 | нет | Внешний | IP20 | -10°С..+40°С | По запросу |
ШТД | ![]() |
нет | 1xRJ45 | 220В 2x10А или 24В 2x10А + 60В 6x100мА | 24В 2,5А | 2 | 2 | нет | Внешний | IP20 | -10°С..+40°С | По запросу |
УОС | ![]() |
нет | нет | нет | 12В 0,5А | нет | нет | нет | нет | IP20 | -10°С..+40°С | По запросу |
