Двухпозиционный пожарный дымовой линейный извещательй ИПДЛ-Д-II/4p предназначен для предупреждения пожаров на объектах со сложными условиями эксплуатации, большими площадями и высокими потолками. К таким объектам можно отнести: производственные помещения, склады, тоннели, вокзалы, кинотеатры, музеи, церкви, спортивные комплексы, актовые залы и прочие сооружения. То есть, все те помещения, где установка и дальнейшее обслуживание извещателей иного типа (точечных, аспирационных, ионизационных и др.) сложна, нецелесообразна или не соответствует требованиям СП 484.1311500.2020.
ИПДЛ устанавливают на объектах, в зоне контроля которых на начальной стадии пожара возможно появление дыма либо возникновение тлеющих очагов без открытого пламени и интенсивного тепловыделения.

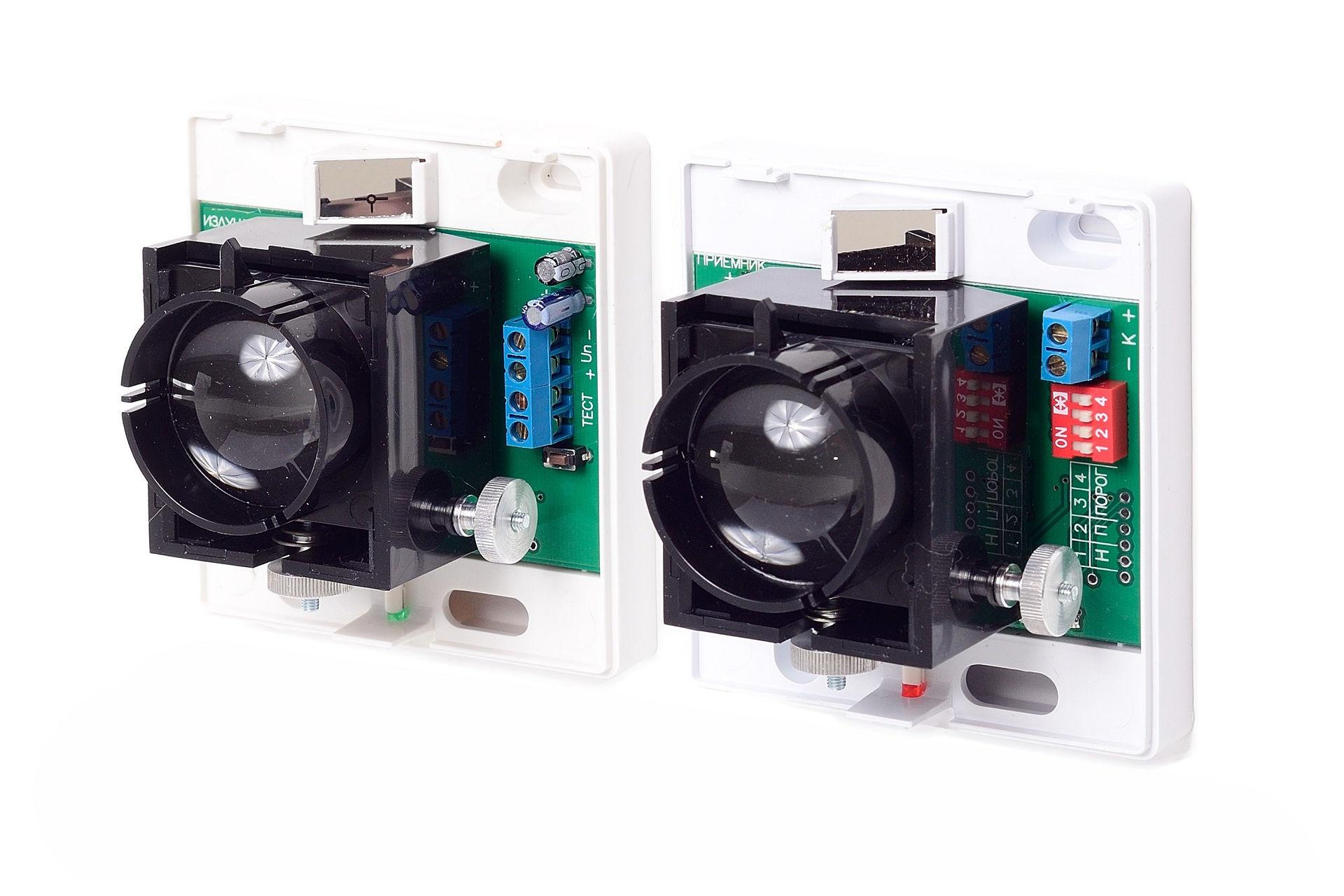

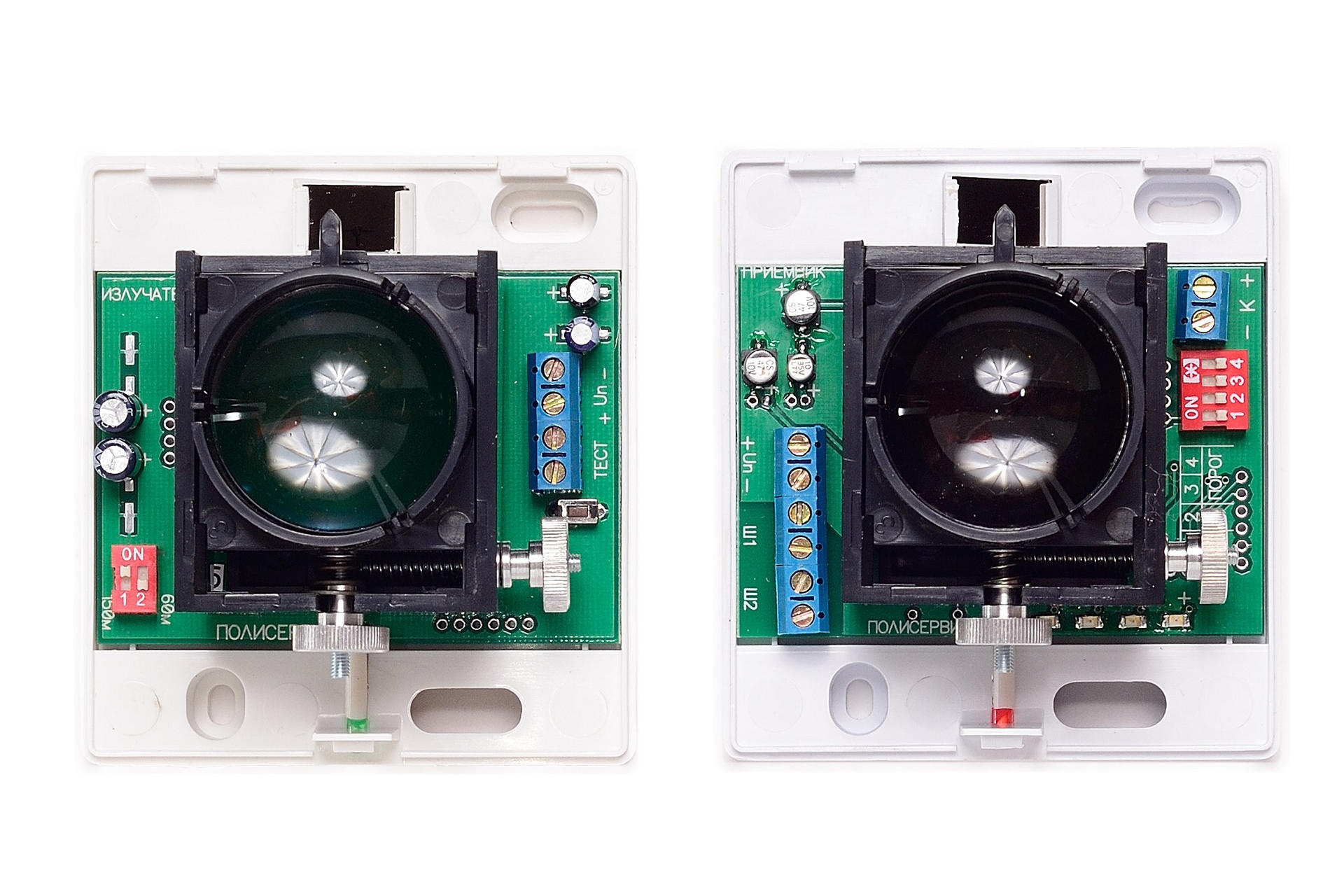

Двухпозиционный ИПДЛ конструктивно имеет два активных блока - излучатель и приемник. Они устанавливаются на противоположных сторонах защищаемой зоны. Извещатель рассчитан на работу на расстоянии от 8 до 150 метров.
Излучатель формирует инфракрасный сигнал, а приемник принимает его и анализирует уровень затухания. При снижении интенсивности луча формирует извещение о пожаре.
Извещатель возможно настроить при помощи светодиодной шкалы, вольтметра или используя прибор контроля ПК-02.
Когда несколько извещателей ИПДЛ включены в один неадресный шлейф, и один или несколько извещателей выдают извещение о пожаре без видимой причины (некорректная настройка, источники ложного срабатывания), память последнего срабатывания позволяет определить, какой именно извещатель сработал, даже когда извещение «Пожар» перестало формироваться и был произведён сброс питания.
Во время срабатывания извещателя в его встроенную долговременную память записывается сообщение о пожаре.
Сообщение остается в памяти до тех пор, пока пользователь его не обнулит.
Чтение сообщения и обнуление памяти производится через ВУОС с помощью прибор контроля ПК-02.

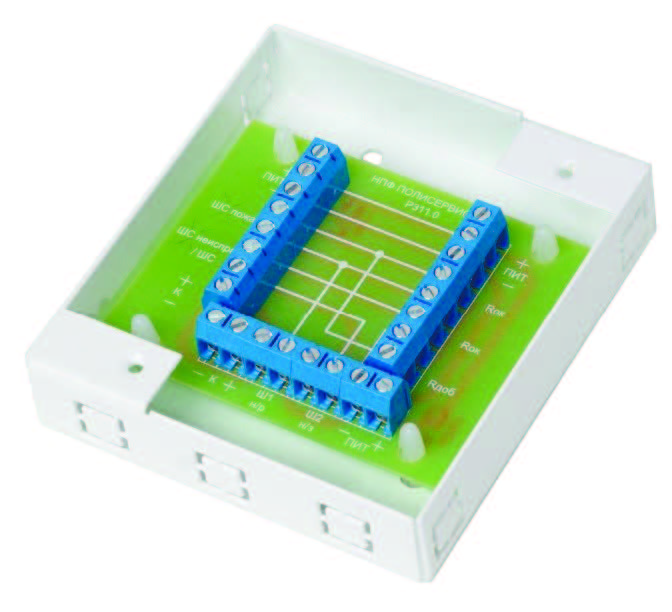

В базовом основании ИПДЛ расположен блок коммутации, позволяющий удобно подключить ИПДЛ к магистрали.
Две группы клеммников для подключения входного и выходного кабелей, оконечного и добавочного резисторов и одна для подключения непосредственно к ИПДЛ.
| Артикул | Аксессуар |
|---|---|
| 00-00002712 | Выносное устройство индикации ВУОС |
| 00-00003078 | Прибор контроля радиоканальный ПК-02 |
| ER-00013077 | Кожух защитный КЖ-2 (для ИПДЛ-Д-II/4р) |
| ER-00013079 | Кронштейн для двутавра КДТ-4020 (для кр. ИПДЛ к двутавр. балке 145-200мм L=400) |
| ER-00013080 | Кронштейн для двутавра КДТ-8020 (для кр. ИПДЛ к двутавр. балке 145-200мм L=800) |
| ER-00013081 | Кронштейн для двутавра КДТ-2611 (для кр. ИПДЛ к двутавр. балке 64-115мм L=260) |
| ER-00012896 | Кронштейн поворотный КПИ-2 (для ИПДЛ-Д-II, ИПДЛ-С-II) |
| ER-00013082 | Кронштейн угловой КУ-2 (для ИПДЛ-Д-II/4р) |
| ER-00012627 | Фильтр ФП-1 для проверки ИПДЛ-Х* |
| ER-00012621 | Пластина ПЛИ-1 (для установки ИПДЛ на рейку) |
| ER-00012631 | Рейка РК-301 (300мм) |
| ER-00012632 | Рейка РК-601 (600мм) |
| ER-00012633 | Рейка РК-801 (800мм) |
| ER-00012629 | Струбцина одинарная СЦ-11 |
| ER-00012630 | Струбцина двойная СЦ-21 |
| Характеристики | |
|---|---|
| Тип прибора | Извещатель дымовой линейный двухпозиционный |
| Дальность действия, м | 8-150 |
| Контролируемая площадь, м2 | до 1350 |
| Встроенная видеокамера | Нет |
| Температура эксплуатации, °С | -25..+55 |
| Степень защиты оболочкой | IP41 |
| Подогрев оптической системы | Нет |
| Габаритные размеры извещателя (ШхВхГ), мм | 85х93х92(излучатель), 85х93х92(приемник) |
| Масса извещателя, кг | 0,6(излучатель), 0,6(приемник) |
| Средний срок службы, лет, не менее | 10 |
| Средняя наработка на отказ, ч, не менее | 60000 |
| Полное наименование | Извещатель пожарный дымовой линейный ИПДЛ-Д-II/4р |
| Префикс | Извещатель пожарный дымовой линейный |
| Модель | ИПДЛ-Д-II/4р |
| Изготовитель | ООО «НПФ «Полисервис» |
| Идентификатор | АТПН.425231.002 |
| Код группы товара | |
| Наименование группы товаров | Извещатели дымовые линейные ИПДЛ и аксессуары |
| Код ОКПД2 | 26.30.50.121 |
| Код ТН ВЭД | 8531 10 300 0 |
| Единица измерения количества | шт |
| Статус жизненного цикла | Серийный выпуск |
| Гарантийный срок, мес | 24 |
| Новинка | Нет |
| Условное обозначение по ГОСТ Р 53325 | ИП 212-2 |
| Форма зоны обнаружения | Линейная |
| Компенсация запыленности оптики | Да |
| Регулируемый порог срабатывания | Да |
| Дистанционный контроль при помощи выносного устройства оптической сигнализации ВУОС | Да |
| Определение характера неисправности при помощи ВУОС и прибора контроля | Да |
| Память последнего срабатывания | Да |
| Блок коммутации в основании | Да |
| Напряжение питания, В | 8-28 |
| Артикул | 00-00002958 |
| Цена | РРЦ: 7 870,00 рублей с НДС |
| Приборы | Фото | Дальность действия, м | Контролируемая площадь, м2 | Встроенный Bluetooth | Логирование событий | Встроенные электроприводы | Температура эксплуатации, °С | Степень защиты оболочкой | Подогрев оптической системы | Габаритные размеры извещателя (ШхВхГ), мм | Масса извещателя, кг | Встроенная видеокамера | Цена |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| ИПДЛ-С-I |  |
4-150 | до 1350 | Да | Да | Да | -25..+55 | IP41 | Нет | 199х144х88 | 1,1 | - | 35 000,00 руб. |
| ИПДЛ-С-I исп.5 |  |
4-150 | до 1350 | Да | Да | Да | -40..+55 | IP65 | Да | 200х145х88 | 1,1 | - | 41 000,00 руб. |
| ИПДЛ-Д-I |  |
4-150 | до 1350 | Да | Да | Нет | -25..+55 | IP41 | Нет | 199х144х88 | 1,1 | - | 13 200,00 руб. |
| ИПДЛ-Д-I исп.5 |  |
4-150 | до 1350 | Да | Да | Нет | -40..+55 | IP65 | Да | 200х145х88 | 1,1 | - | 27 000,00 руб. |
| ИПДЛ-С-II |  |
4-225 | до 2025 | Да | Да | Да | -25..+55 | IP41 | Нет | 135х151х80(передатчик), 135х151х80(приемник) | 1,1(передатчик), 1,1(приемник) | - | По запросу |
| ИПДЛ-С-II исп.5 |  |
4-225 | до 2025 | Да | Да | Да | -40..+55 | IP65 | Да | 199х144х88(передатчик), 199х144х88(приемник) | 1,1(передатчик), 1,1(приемник) | - | По запросу |
| ИПДЛ-Д-II |  |
4-225 | до 2025 | Да | Да | Нет | -25..+55 | IP41 | Нет | 151х135х80(передатчик), 151х135х80(приемник) | 1,1(передатчик), 1,1(приемник) | - | 7 870,00 руб. |
| ИПДЛ-Д-II исп.5 |  |
4-225 | до 2025 | Да | Да | Нет | -40..+55 | IP65 | Да | 199х144х88(передатчик), 199х144х88(приемник) | 1,1(передатчик), 1,1(приемник) | - | 20 200,00 руб. |
| ИПДЛ-Д-I_4р (Однопозиционный) | /1.jpg) |
4-100 | до 900 | - | - | - | -25..+55 | IP41 | Нет | 163х99х99 | 0,5 | Да | 13 120,00 руб. |
| ИПДЛ-Д-II_4р (Двухпозиционный) | |
8-150 | до 1350 | - | - | - | -25..+55 | IP41 | Нет | 85х93х92(излучатель), 85х93х92(приемник) | 0,6(излучатель), 0,6(приемник) | Нет | 7 870,00 руб. |
| ИПДЛ-Д-II_4p исп.5 (IP65, подогрев) | /1.jpg) |
8-100 | до 1350 | - | - | - | -40..+55 | IP65 | Да, с возможностью отключения | 72х82х113(излучатель), 72х82х113(приемник) | 0,55(излучатель), 0,55(приемник) | Нет | 20 200,00 руб. |
