Однопозиционный пожарный дымовой линейный извещатель ИПДЛ-Д-I/4p предназначен для предупреждения пожаров на объектах со сложными условиями эксплуатации, большими площадями и высокими потолками. К таким объектам можно отнести: производственные помещения, склады, тоннели, вокзалы, кинотеатры, музеи, церкви, спортивные комплексы, актовые залы и прочие сооружения. То есть, все те помещения, где установка и дальнейшее обслуживание извещателей иного типа (точечных, аспирационных, ионизационных и др.) сложна, нецелесообразна или не соответствует требованиям СП 484.1311500.2020.

ИПДЛ устанавливают на объектах, в зоне контроля которых на начальной стадии пожара возможно появление дыма либо возникновение тлеющих очагов без открытого пламени и интенсивного тепловыделения.

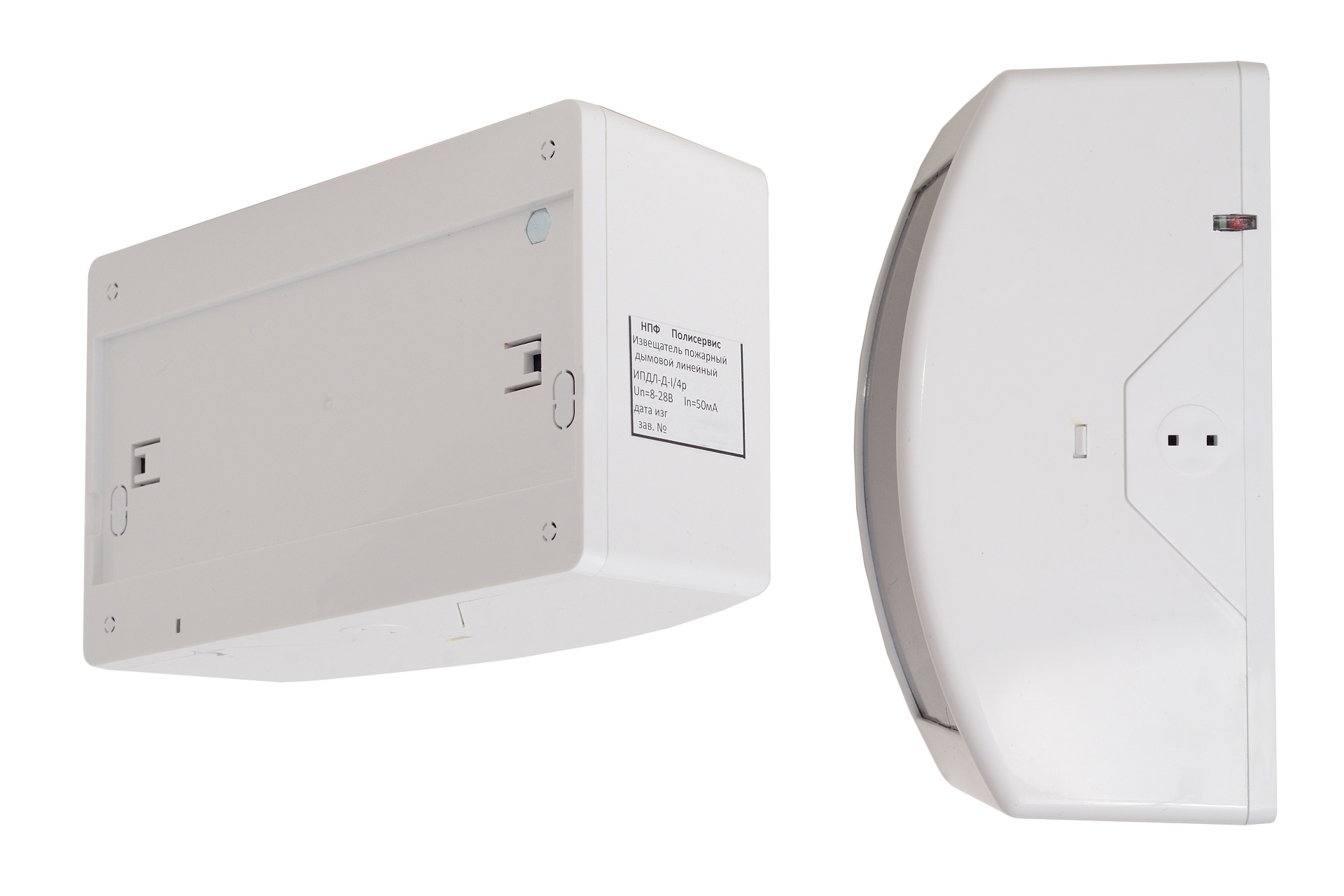

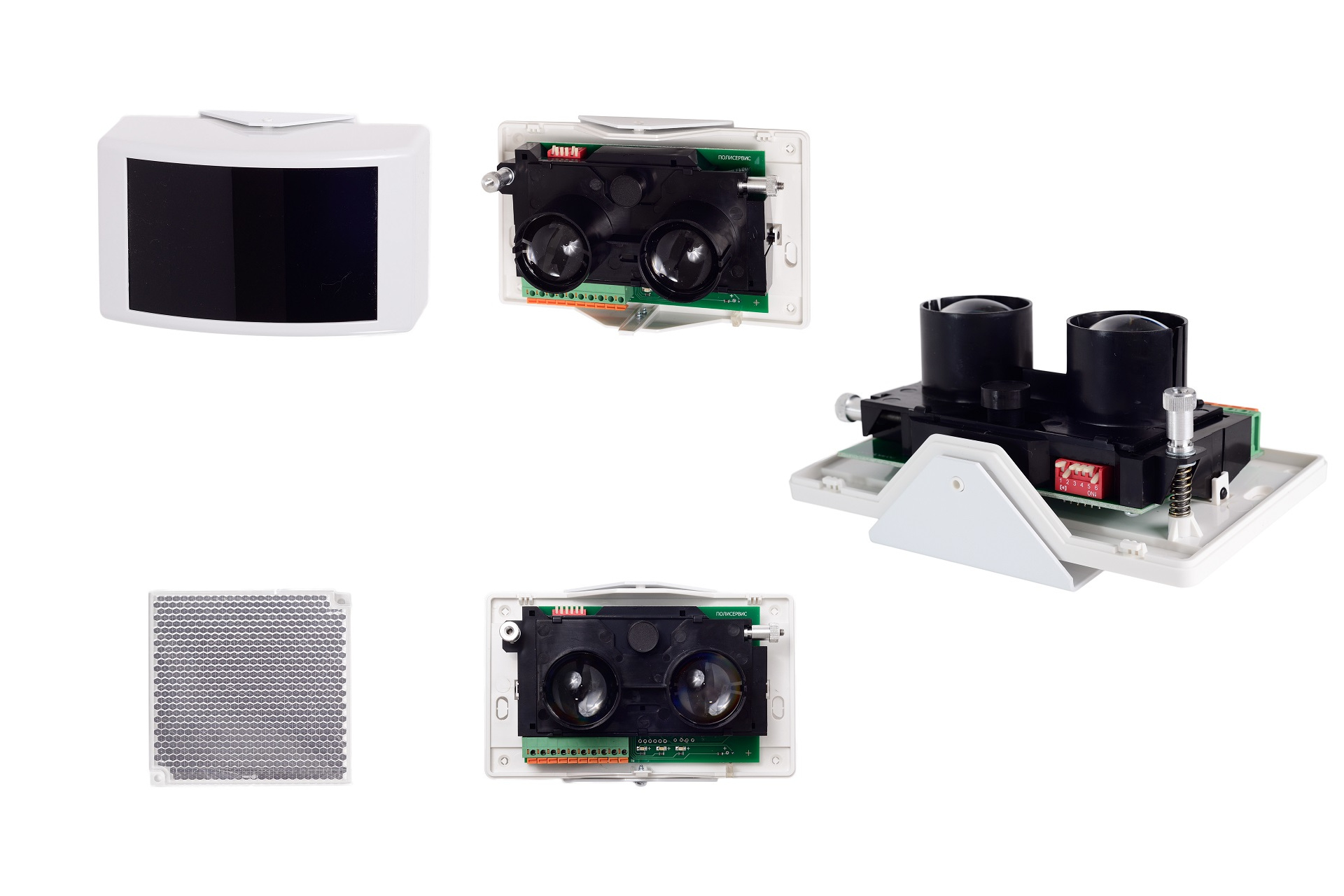

Однопозиционный ИПДЛ конструктивно имеет всего один активный блок. Приемопередатчик (приемник и передатчик, находящиеся в одном корпусе), устанавливается с одной стороны охраняемой зоны, а на противоположной стороне устанавливается отражатель.

Прибор формирует и принимает отраженный инфракрасный луч и анализирует уровень затухания. При снижении интенсивности луча формирует извещение о пожаре.

Извещатель можно настроить используя Монитор для настройки ИПДЛ-Д-I/4p или с помощью встроенного OLED-дисплея.

При использовании монитора для настройки ИПДЛ, необходимо подключить ТВ-выход извещателя к монитору, имеющему стандартный одновольтовый вход видеосигнала. Помимо изображения с камеры на экране отображаются: относительная величина текущего уровня сигнала, максимально достигнутый при юстировке уровень сигнала, относительный текущий коэффициент усиления.

Дальность действия зависит от площади отражателя и составляет:

• 1 отражатель = от 8 м до 50 м

• 2 отражателя = от 50 м до 75 м

• 4 отражателя = от 75 м до 100 м

В комплекте поставки входит один отражатель, остальные докупаются отдельно.

Функция «Память последнего срабатывания» ИПДЛ

Когда несколько извещателей ИПДЛ включены в один неадресный шлейф, и один или несколько извещателей выдают извещение о пожаре без видимой причины (некорректная настройка, источники ложного срабатывания), память последнего срабатывания позволяет определить, какой именно извещатель сработал, даже когда извещение «Пожар» перестало формироваться и был произведён сброс питания.

Во время срабатывания извещателя в его встроенную долговременную память записывается сообщение о пожаре.

Сообщение остается в памяти до тех пор, пока пользователь его не обнулит.

Чтение сообщения и обнуление памяти производится через ВУОС с помощью прибор контроля ПК-02.

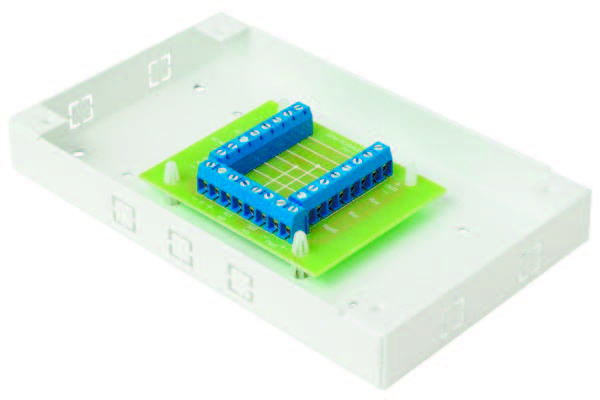

Блоки коммутации в базовом основании ИПДЛ

В базовом основании ИПДЛ расположен блок коммутации, позволяющий удобно подключить ИПДЛ к магистрали.

Две группы клеммников для подключения входного и выходного кабелей, оконечного и добавочного резисторов и одна для подключения непосредственно к ИПДЛ.

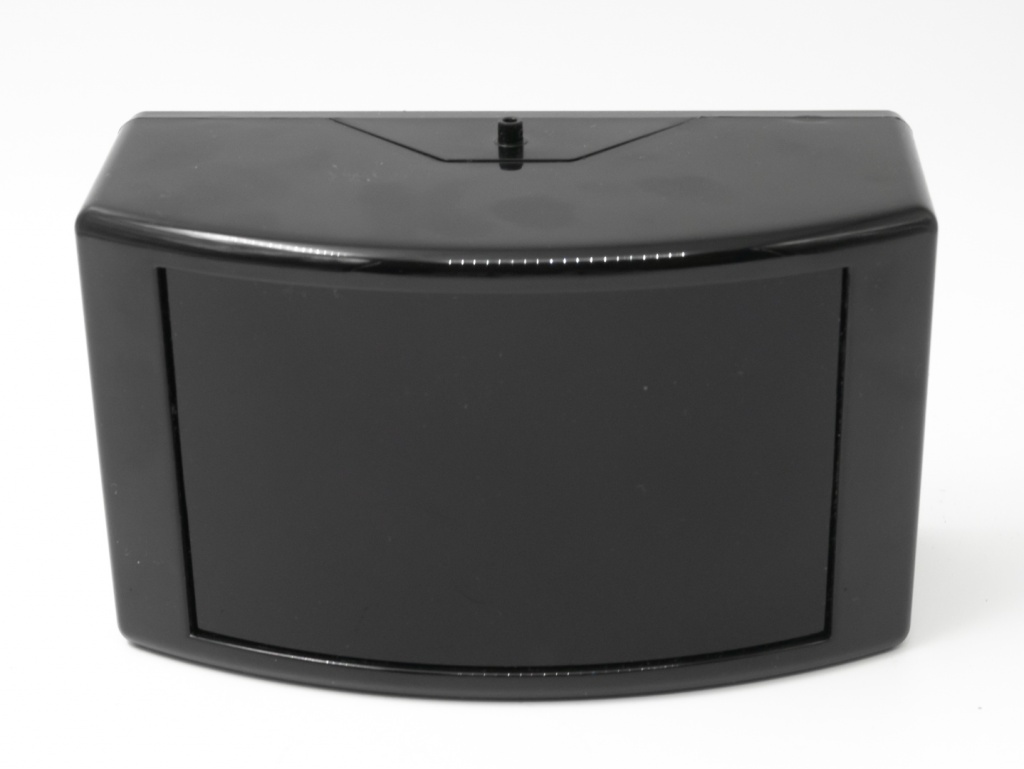

По предварительному заказу прибор может быть выполнен в корпусе черного цвета.
