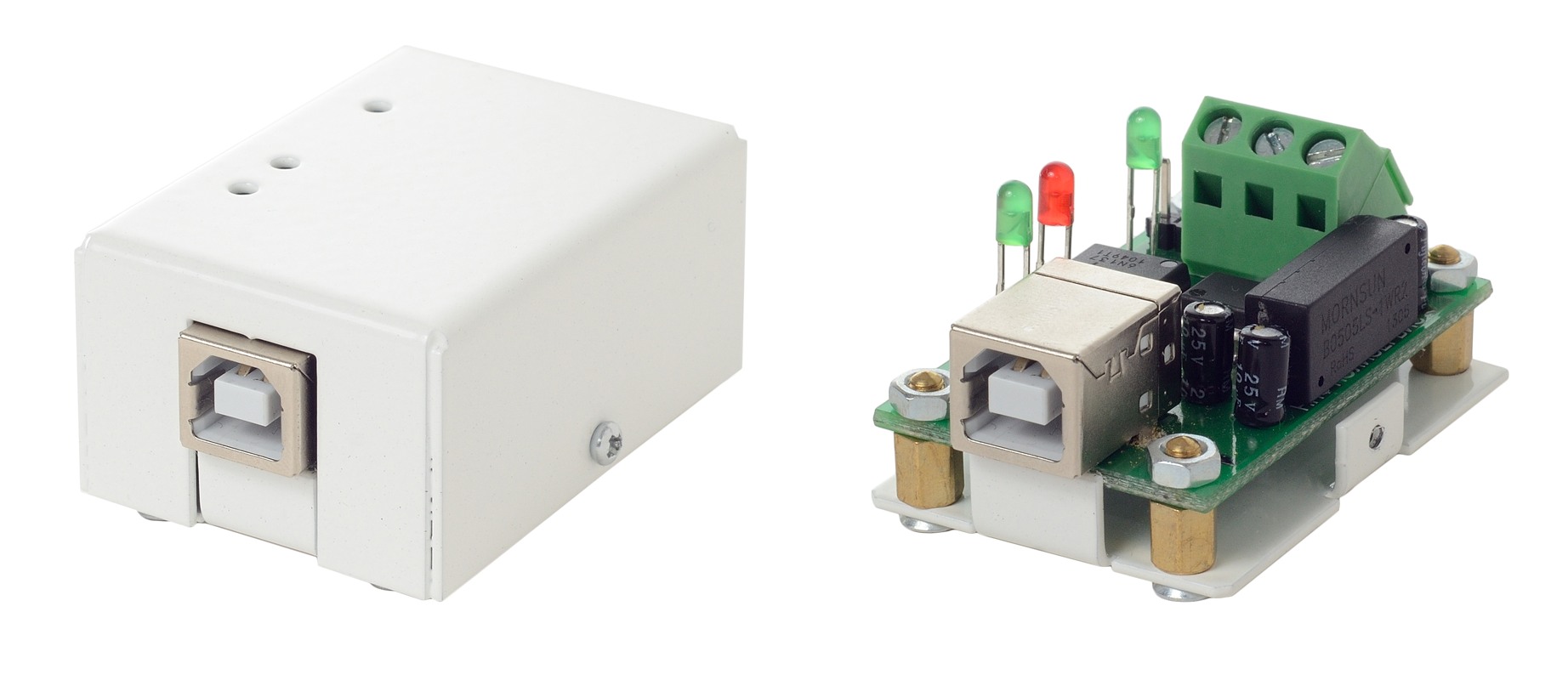

Конвертер интерфейсов USB/RS-485G предназначен для подключения персонального компьютера через USB порт к техническим средствам системы охранной сигнализации ТОПОЛЬ. Конвертер используется для двустороннего преобразования сигналов физических интерфейсов USB и RS-485.

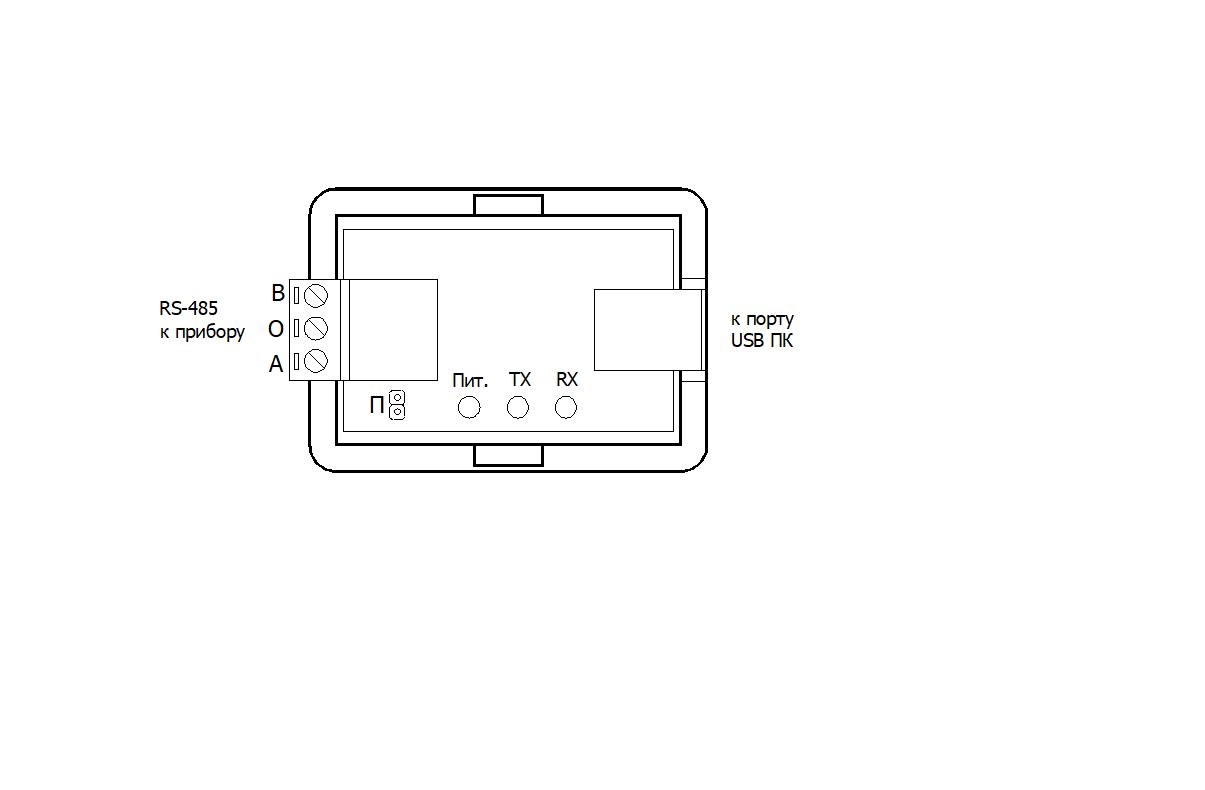

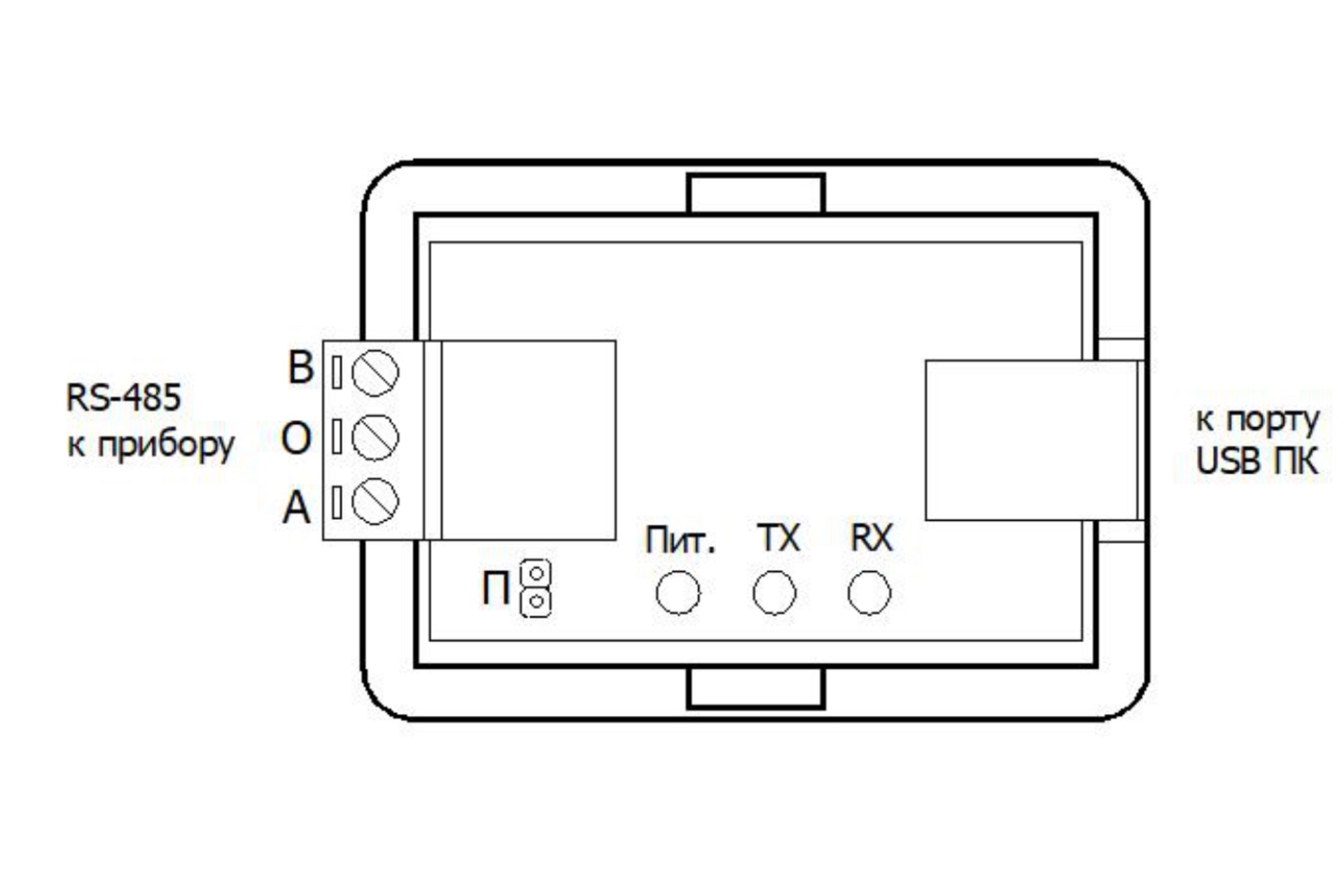

П - перемычка включения согласующего резистора; ПИТ. – индикатор наличия питания; TX, RX – индикаторы работы канала Общий вид конвертера USB/RS-485G (со снятой крышкой) Питание конвертера осуществляется от ПК по линии связи USB. Связь конвертера с прибором по интерфейсу RS-485 при расстоянии более 2 м должна осуществляться по экранированной витой паре.
При выполнении соединений следует строго соблюдать полярность сигналов. Подключение конвертера следует производить при выключенном питании ПК и прибора с соблюдением очередности - первым подсоединяется общий провод «0», затем провода А и В. Подключение конвертера к порту USB на ПК необходимо выполнять в следующем порядке: - установить драйвер конвертера. Драйвер конвертера находится на диске, поставляемом с конвертером, либо его можно найти на сайте производителя http://www.npfpol.ru/; - установить перемычку включения согласующего резистора (см. рисунок 1) в случае если конвертер является крайним в линии; - убедиться в правильности всех соединений, после чего подать питание на прибор; - подключить конвертер к USB разъему на ПК. Провести проверку функционирования конвертера при совместной работе ПК и прибора. Гарантийный срок эксплуатации 24 месяца с даты выпуска. Изготовитель гарантирует соответствие технических характеристик конвертера интерфейсов USB/RS-485G требованиям технических условий АТПН. 425628.001 ТУ при соблюдении потребителем требований действующей эксплуатационной документации, а также условий транспортирования и хранения.
| Характеристики | |
|---|---|
| Тип прибора | Конвертер интерфейсов |
| Номинальное напряжение питания, В | 5 |
| Ток потребления, А, не более | 0,1 |
| Управление направлением передачи | Автоматическое |
| Максимальная длина линии связи по интерфейсу RS-485, м | 1200 |
| Максимальная скорость обмена информацией по линии RS-485, Мбит/с | 0,512 |
| Нагрузочная способность линии связи интерфейса RS-485 | 1/64 |
| Спецификация USB | 1.0 совместим с 2.0 |
| Температура окружающей среды, С | От минус 10 до +40 |
| Артикул | 00-00004279 |
