Концентратор шлейфов КХ-6-1 используется в составе системы охранной сигнализации. Концентратор предназначен для: - приема извещений, формируемых изменением сопротивления электрических цепей информационных входов, по шести шлейфам сигнализации от извещателей; - контроля режимов работы и исправности (результаты отображаются свечением единичных индикаторов, расположенных на плате концентратора, а также звуковой сигнализацией); - передачи принятых извещений и информации о состоянии концентратора в центральный блок обработки сигналов системы по линии интерфейса RS 485.

Концентратор предназначен для работы: - при температуре окружающей среды от минус 40 С до +50 С; - при воздействии повышенной влажности 98% при 40 С.

Устройство и работа

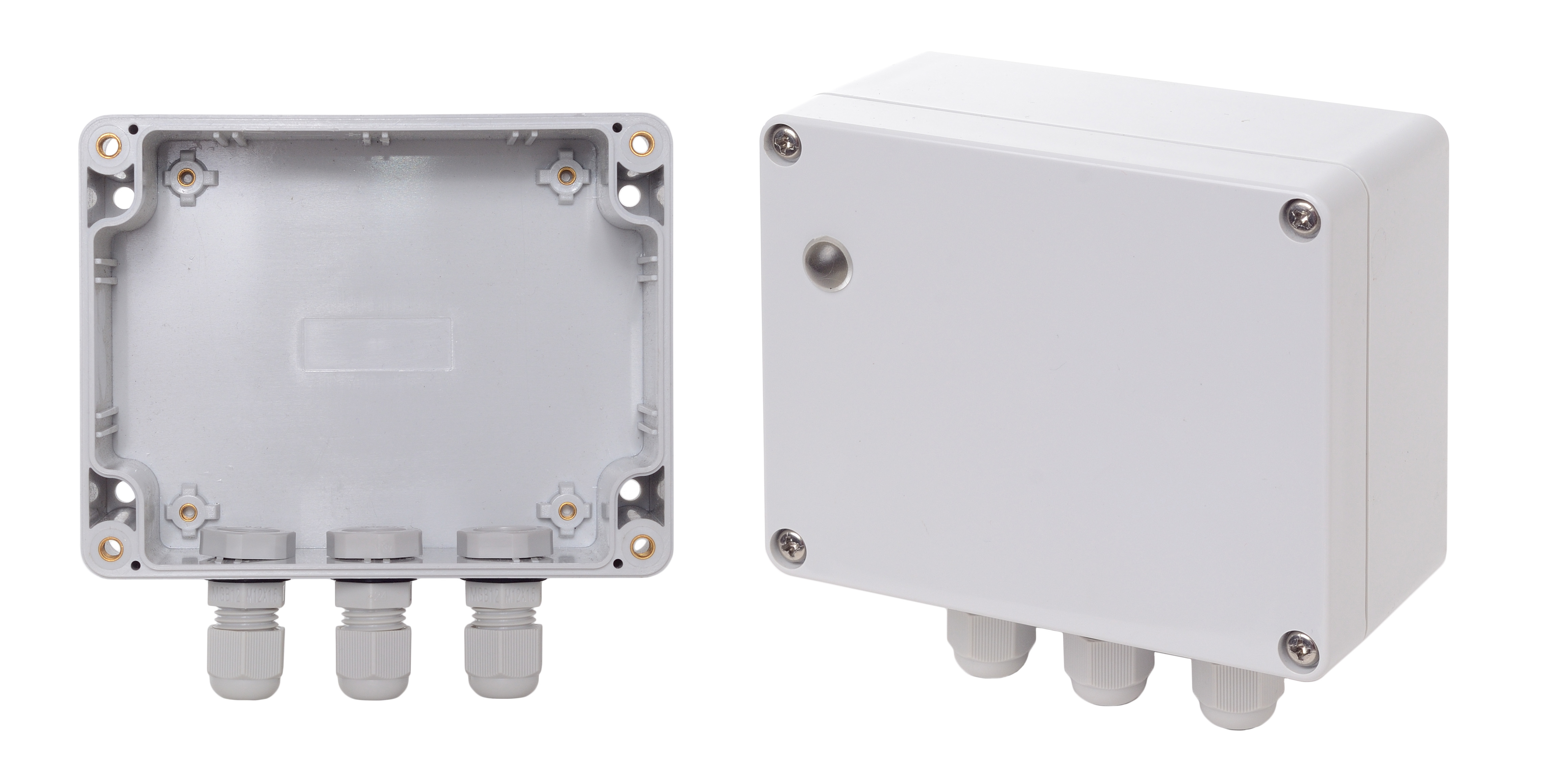

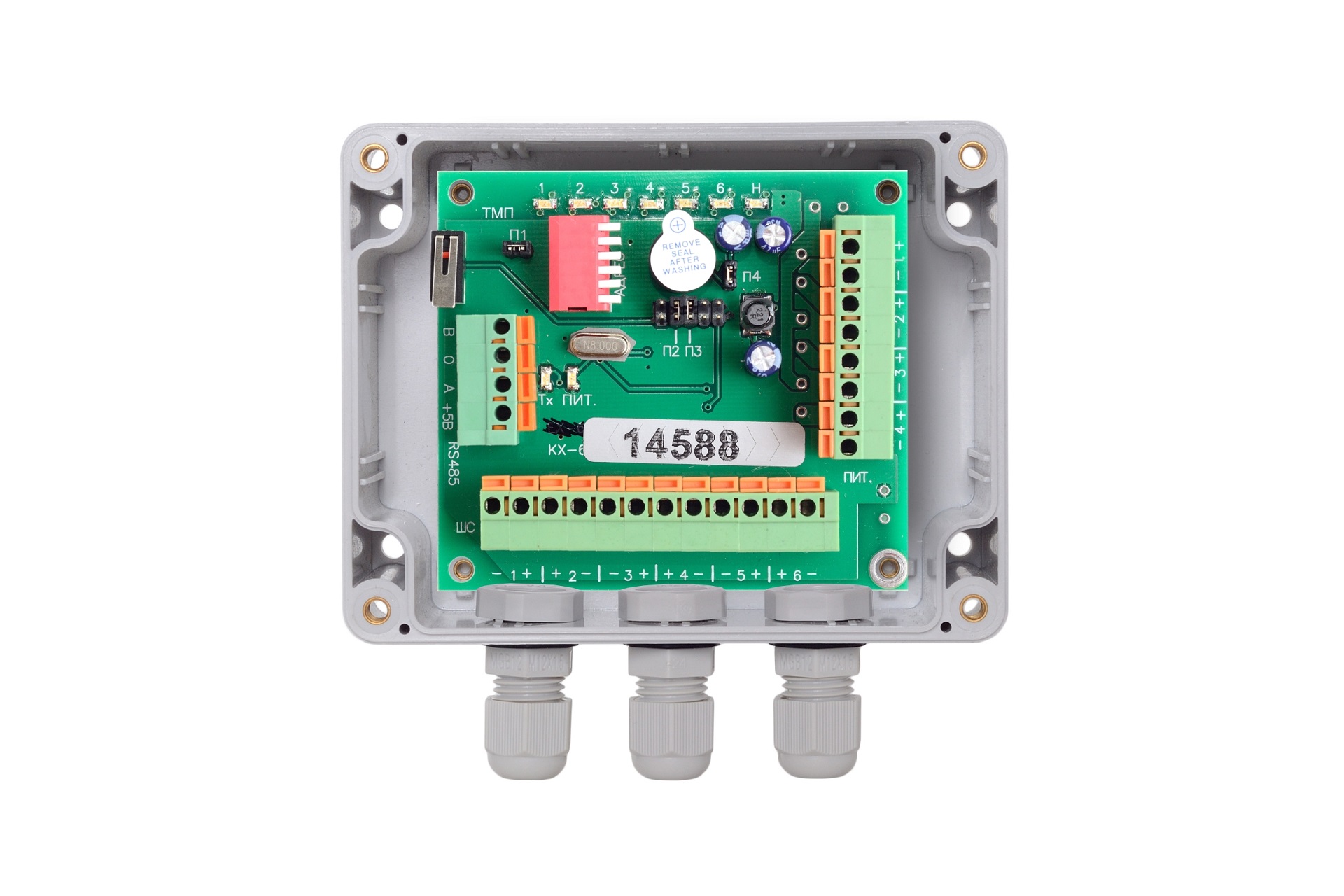

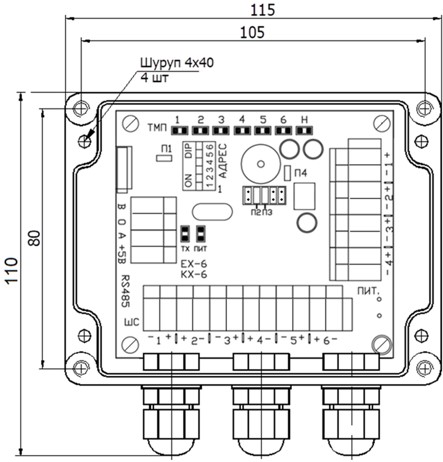

Концентратор шлейфов КХ-6-1 предназначен для обработки сигналов от управляющих устройств и извещателей, их преобразования и передачи извещений по линии связи RS-485. Концентратор состоит из платы с элементами, устанавливаемой в герметичный поликарбонатный корпус. Концентратор выполняет следующие функции: - прием сигналов о состоянии управляющих устройств и извещателей по шести шлейфам сигнализации; - преобразование информации, полученной в виде шестиразрядного кода, в последовательный код и его дальнейшую передачу по трехпроводной линии связи RS 485 в расширитель ЕХ-6-1, расположенный на удаленном расстоянии; - отображение информации о состоянии шлейфов и линии связи RS-485 единичными индикаторами, расположенными на плате концентратора. Обмен данными между концентратором и расширителем ЕХ-6-1 производится по трехпроводной линии связи в соответствии со стандартом RS-485. Максимальная протяженность линии связи 1200 м. Концентратор является адресным устройством в системе. Адрес концентратора в двоичном коде задаётся с помощью шестиразрядного блока переключателей АДРЕС, расположенного на плате (см. рисунок 1). При этом значению «0» соответствует положение OFF соответствующего разряда переключателя, значению «1» - положение ON. Шестиразрядный блок переключателей позволяет выставить в двоичном коде значение числа Ni от 0 до 63. Адрес устройства Аi = Ni+1, где Ni – число в двоичном коде, устанавливаемое с помощью переключателя; 1 – смещение, позволяющее присваивать устройству адрес от 1 до 64. Пример. Если все разряды блока переключателей АДРЕС установлены в положение OFF (000000), что соответствует числу «0» в двоичном коде, то адрес устройства А = 0+1 = 1; Если все разряды блока переключателей установлены в положение ON (111111), что соответствует числу «63» в двоичном коде, то адрес устройства А = 63+1 = 64; Плата концентратора содержит следующие колодки зажимов: ШС «1» - ШС «6» - для подсоединения шести шлейфов сигнализации; ПИТ «1» - для подсоединения внешнего источника питания напряжением от 10 до 30 В; ПИТ «2» - ПИТ «4» (дублируют входное напряжение) - для подачи напряжения питания от 10 до 30 В на внешние устройства; ТХ – прерывистое свечение единичного индикатора зеленого цвета при активном состоянии линии связи RS-485 (концентратор принимает запросы, предназначенные для него, и отвечает на них); «1» - «6» - единичные индикаторы красного цвета отображают состояние соответствующих шлейфов сигнализации: - дежурный режим (состояние «норма») – отсутствует свечение; - режим «Тревога» - прерывистое свечение соответствующего индикатора с периодом Т = 0,3 с; - режим неисправности (КЗ или обрыв шлейфа) – постоянное свечение соответствующего индикатора; - «Н» - единичный индикатор желтого цвета – для индикации неисправности: - неисправность (КЗ или обрыв) шлейфов индицируется прерывистым свечением индикатора «Н» с периодом Т = 1,3 с, длительностью 0,3 с, а также сопровождается звуковым сигналом с периодом Т = 1,0 с; - неисправность питания (напряжение питания менее 9 В) индицируется прерывистым свечением единичного индикатора «Н» с периодом Т = 1,0 с. Дополнительно сопровождается звуковым сигналом с Т = 1,0 с. Индикатор «Н» и зуммер (звуковая сигнализация) также сигнализируют о вскрытии корпуса концентратора.
