Плата приемника аналоговых сигналов ПРМ предназначена для работы в составе системы охранной сигнализации ТОПОЛЬ и используется для совместной работы с передатчиком аналоговых сигналов ПРД в случае удаленного расположения датчиков и чувствительных элементов от узла обработки сигналов (БОС). Плата ПРМ предназначена: - для приема аналоговых сигналов, поступающих по симметричной линии связи от ПРД; - приема сигналов контроля исправности датчиков и ПРД. При работе в составе системы ТОПОЛЬ плата ПРМ устанавливается в БОС.

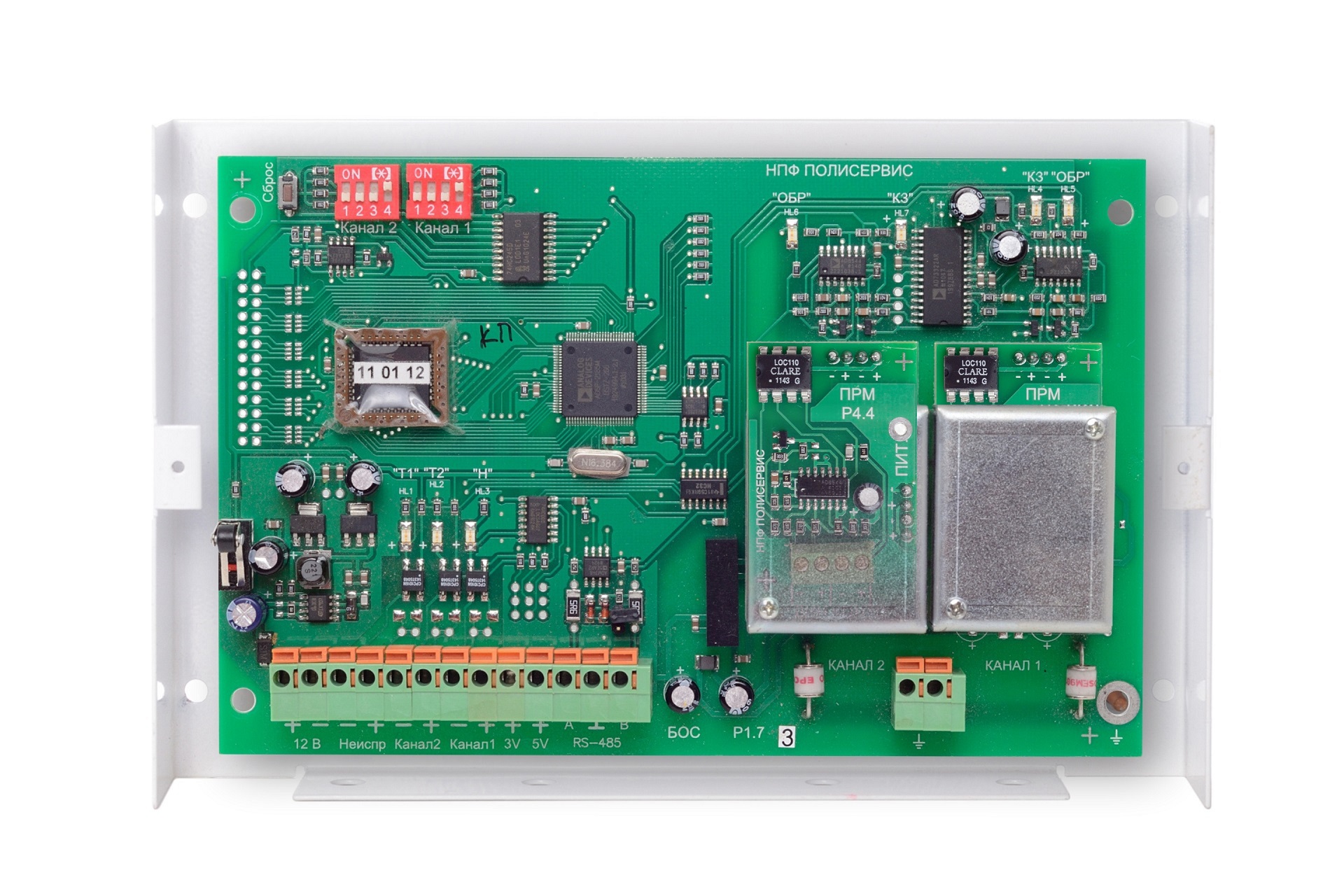

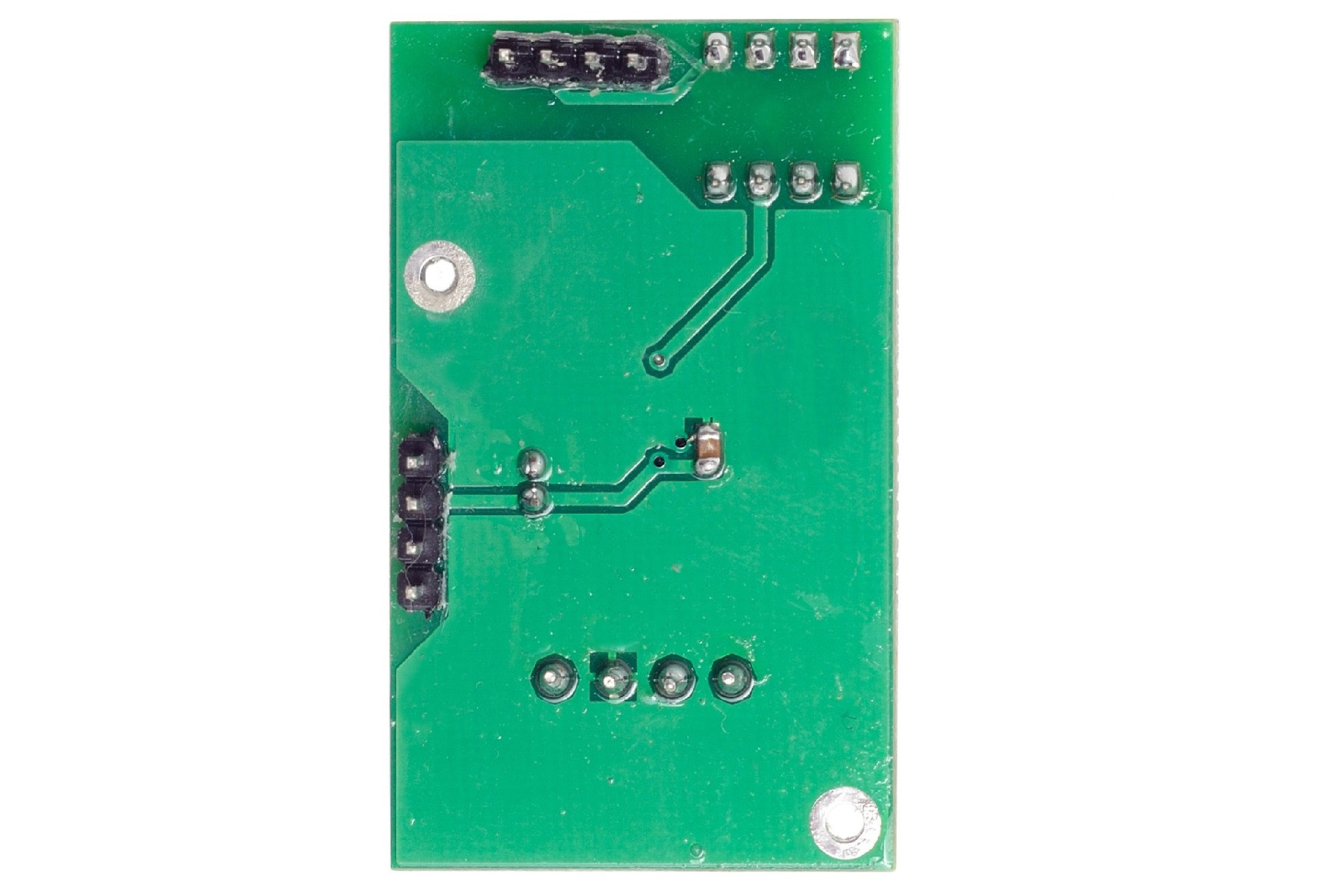

Обший вид платы ПРМ, установка платы ПРМ в БОС (1,3 - колонки, 2- плата ПРМ, 4 - плата БОС) Плата ПРД предназначена для преобразования сигнала, поступающего от предварительных усилителей ПУ-Т и/или ПУ В, в парафазный сигнал с последующей передачей его на приемник ПРМ по симметричной линии связи. ПУ устанавливаются непосредственно на плату ПРД.

На плате ПРД расположены колодки зажимов: ЛИН 1 и ЛИН 2 - для приема сигналов от ЧЭ зоны 1 и зоны 2, соответственно; КОНТР – для передачи сигналов вскрытия корпуса и/или неисправности ПРД; ПИТ – колодка для подключения питания. При установке платы ПРД вне помещений, она устанавливается в поликарбонатный или алюминиевый корпус с герметичными кабельными вводами, защищающий её от внешних воздействий. На плате установлен тампер вскрытия корпуса SA1. Плата ПРД обеспечивает: - прием сигналов от ЧЭ, подключенных к ПУ (от двух зон); - преобразование полученного аналогового сигнала в дифференциальный; - передачу преобразованного дифференциального сигнала в блок обработки сигналов (БОС). Передача осуществляется по витой паре; - защиту от неправильного подключения проводов; - световую индикацию включения. Гарантийный срок — 24 месяца с даты изготовления. Изготовитель гарантирует соответствие технических характеристик изделия требованиям АТПН.425661.013 и технических условий АТПН.425628.001 ТУ при соблюдении потребителем требований действующей эксплуатационной документации.

Характеристики
Тип прибораПлата передатчика аналоговых сигналов ПРМ
Напряжение питания, В5
Потребляемый ток при напряжении питания 5 В, мА, не более5
Максимальная длина линии связи с БОС, м2000
Напряжение пробоя гальванически развязанного источника питания для ПУ, В1500
Габаритные размеры (ДхШхВ), мм50х30х20
Масса, кг, не более0,05
Температура эксплуатации, °СОт минус 40 до +50
Артикул00-00010461

Все предложения в этой категории:


Приборы ФотоНапряжение питания, ВМаксимальное количество датчиков ВД-2, подключаемых к ПУ-В, шт.Максимальное количество датчиков СД-2, подключаемых к ПУ-В, шт.Напряжение пробоя гальванически развязанных выходов датчиков и питания, В, не менееМаксимальный ток потребления ПУ, мА, не болееТемпература эксплуатации, °СГабаритные размеры (ДхШхВ), ммМасса ПУ, кг, не болееМаксимальное количество датчиков в кабеле ВК-1, подключаемых к ПУ-В-1, шт.Максимальная длина кабеля ТД-1, подключаемого к ПУ-Т, ПУ-Т-1, мПотребляемая мощность, Вт, не болееКоличество входов устанавливаемых ПУ, шт.Количество выходов аналоговых сигналов, поступающих в БОСМаксимальная длина линии связи с БОС, мСостояние выхода сигнала “Контр.” во время непрерывного контроляНапряжение пробоя гальванически развязанного источника питания для ПУ, ВНаличие защиты от неправильного подключения питанияМасса, кг, не болееПотребляемый ток при напряжении питания 5 В, мА, не болееЦена
Усилитель ПУ-В 5402015005От минус 40 до +5050х30х200,01----------- По запросу
Усилитель ПУ-В-1 5--15005От минус 40 до +5050х30х200,0140---------- По запросу
Усилитель ПУ-Т 5--15005От минус 40 до +5050х30х200,01-200--------- По запросу
Усилитель ПУ-Т-1 5--15005От минус 40 до +5050х30х200,01-200--------- По запросу
Плата передатчика ПРД 10-30----От минус 40 до +5084х78х19---0,3222000Активное1500Предусмотрена0,10- По запросу
Плата приемника ПРМ 5----От минус 40 до +5050х30х20------2000-1500-0,055 По запросу
