Устройство и работа предварительных усилителей ПУ

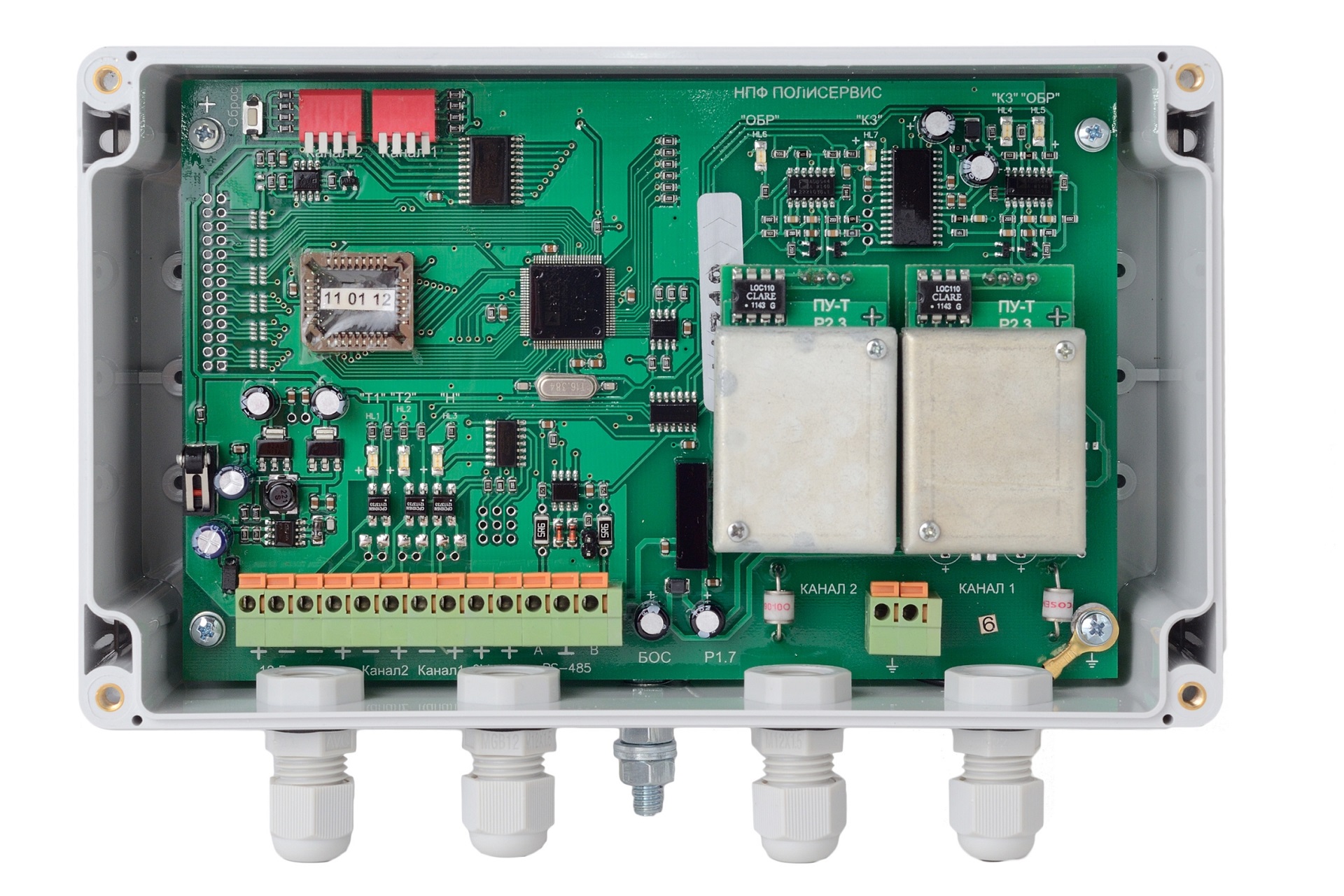

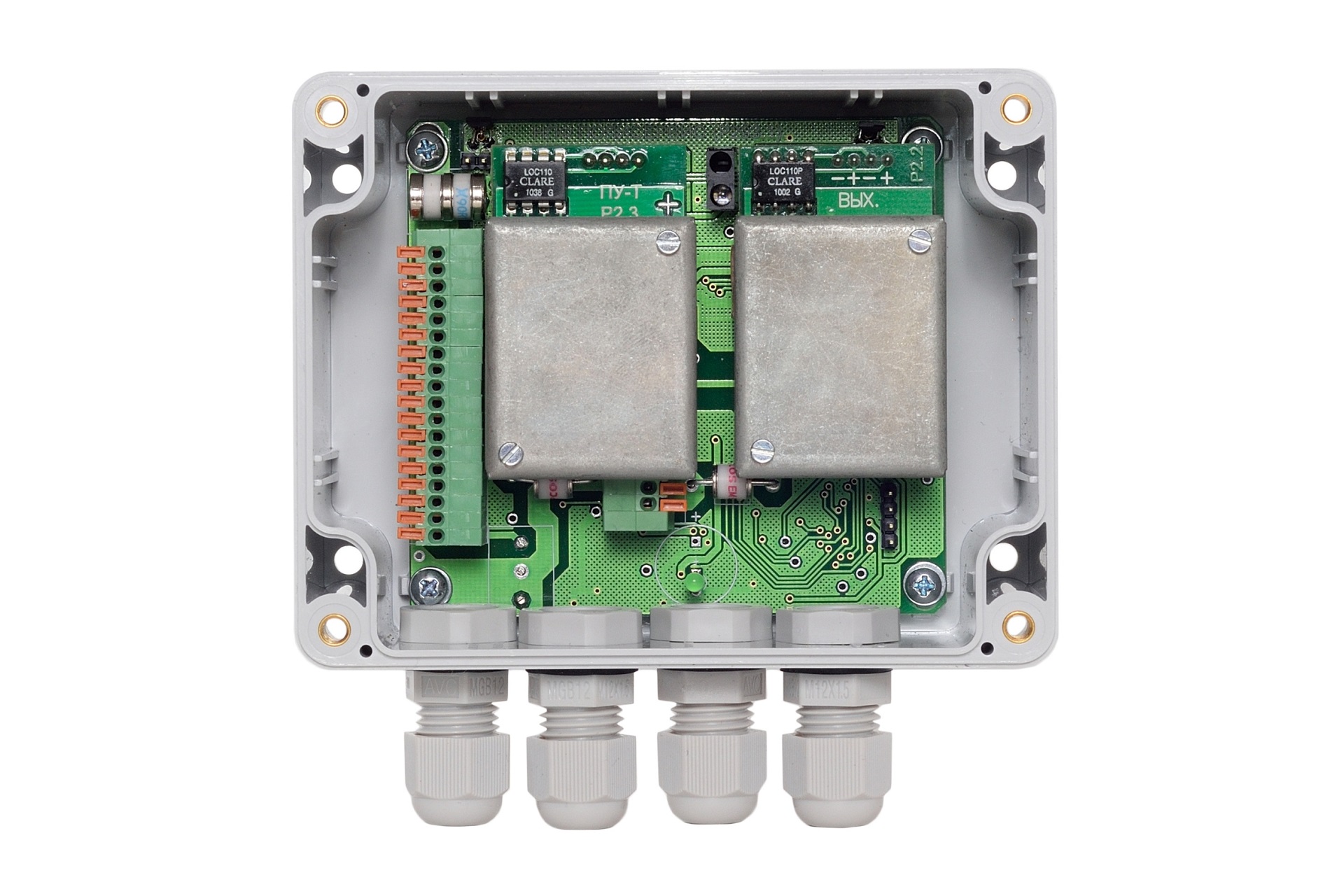

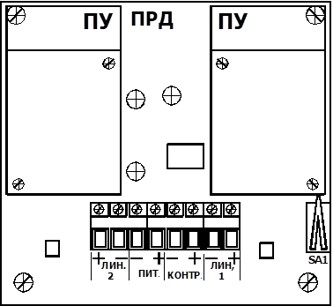

Предварительные усилители ПУ-Т, ПУ-Т-1, ПУ-В, ПУ-В-1 (далее ПУ) предназначены для работы в составе извещателя, а также в составе системы охранной сигнализации ТОПОЛЬ. ПУ устанавливаются непосредственно в БОС-1 при его расположении на заграждении, или в ПРД – в случае удалённого расположения ЧЭ от БОС-1 (например, если БОС-1 установлен в помещении). ПУ используются для предварительного усиления сигналов, поступающих от ЧЭ, контроля целостности ЧЭ и выдачи усиленного сигнала в БОС-1 (при установке ПУ в БОС-1), а также для трансляции сигналов по линиям связи в БОС-1 (при установке ПУ в ПРД). ПУ–Т используется совместно с кабелем ТД-1 для блокирования мягких ограждений. ПУ-Т-1 используется совместно с кабелем трибоэлектрическим ТД-1, установленным в грунте и используемым как противоподкопное средство. ПУ–В используется с датчиками вибрационными ВД-2 на жестких сварных, сетчатых или бетонных ограждениях, а также с датчиками сейсмическими СД-2, установленными в грунте. ПУ–В–1 используется совместно с кабелем вибрационным ВК-1 как на мягких, так и на жестких сварных сетчатых ограждениях. Технические характеристики ПУ, а также количество датчиков и ЧЭ, подключаемых к ПУ, приведены в таблице ниже Конструктивно ПУ выполнены в виде платы со штыревыми разъёмами для установки в БОС-1 или ПРД. Общий вид ПУ приведен на рисунке В ПУ-Т и ПУ-Т-1 предусмотрены зажимы для подключения трибоэлектрического кабеля ТД-1. В ПУ-В и ПУ-В-1 расположены колодка зажимов ЛИН с контактами «+» и «-» для подключения линии связи, а также колодка зажимов ПИТ с контактами «+» и «-» для подключения питания. Зажим « » - для подключения экранного проводника. ПУ-Т и ПУ-Т-1 устанавливаются в БОС-1 или ПРД и при сборке закрываются защитным коробчатым экраном. Положение ПУ при установке в БОС-1 или ПРД показано на рисунке.
