Предназначены для защиты линий связи и электропитания приборов от импульсных перенапряжений в том числе при воздействии грозы. Устройство грозозащиты является пассивным элементом цепи, не потребляет питания и не вносит искажений в передаваемый сигнал.

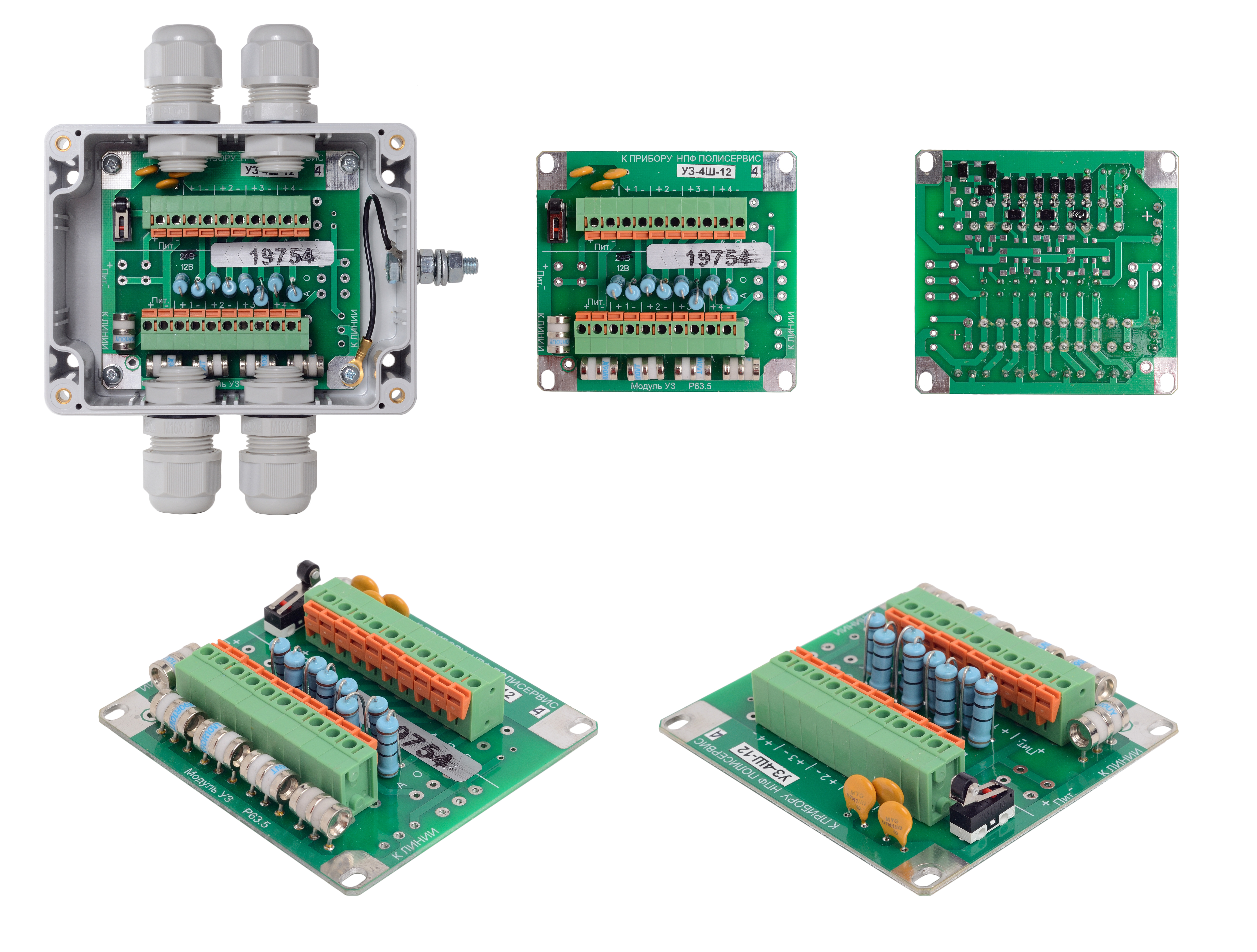

Выпускается в виде бескорпусного модуля для установки в специальный корпус или монтажный шкаф. Для использования на открытой местности предусмотрены герметичные корпуса, выполненные из поликарбоната или алюминия, с гермовводами и степенью защиты оболочкой IP65. Для использования в помещении предусмотрен металлический корпус со степенью защиты IP20.

Варианты исполнения:

Лин. пит.- количество защищаемых линий питания и уровень защиты (18В для линий с номинальным напряжением 12В, 31В для линий с номинальным напряжением 24В, 60В для линий с номинальным напряжением 48В)
Шлейфы - количество защищаемых шлейфов сигнализации
RS-485 - количество защищаемых линий интерфейсов RS-485

Название Лин. пит. Шлейфы RS-485
УЗ-1RS485-12 18 1
УЗ-1RS485-24 31 1
УЗ-1Ш-12 18 1
УЗ-1Ш-24 31 1
УЗ-2Ш-12 18 2
УЗ-2Ш-24 31 2
УЗ-3Ш-1RS485-24 31 3 1
УЗ-3Ш-1RS485-48 60 3 1
УЗ-4Ш-12 18 4
УЗ-4Ш-24 31 4
Характеристики
Порог уровня защиты, В, в линиях питания (12 В)18
Порог уровня защиты, В, в линиях питания (24 В)31
Порог уровня защиты, В, в линиях питания (48 В)60
Порог уровня защиты, В, в линиях шлейфов сигнализации30
Порог уровня защиты, В, в линиях ТВ сигнала2,5
Порог уровня защиты, В, в линиях RS-4857
Номинальный импульсный разрядный ток (8/20 мкс), А1000
Максимальный импульсный разрядный ток (8/20 мкс), А5000
Время срабатывания, нс, не более50
Габаритные размеры мм, не более84х78х17
Масса, кг, не более0,12
Температура окружающей среды, С-40..+50
Приборы ФотоПорог уровня защиты, В, в линиях питания (12 В)Порог уровня защиты, В, в линиях шлейфов сигнализацииПорог уровня защиты, В, в линиях ТВ сигналаПорог уровня защиты, В, в линиях RS-485Номинальный импульсный разрядный ток (8/20 мкс), АМаксимальный импульсный разрядный ток (8/20 мкс), АВремя срабатывания, нс, не болееГабаритные размеры мм, не болееМасса, кг, не болееТемпература окружающей среды, СПорог уровня защиты, В, в линиях питания (24 В)Порог уровня защиты, В, в линиях питания (48 В)Цена
Модуль УЗ-1RS485-12 18 нет нет 7 1000 5000 50 84х78х17 0,12 -40..+50-- 2 010,00 руб.
Модуль УЗ-1RS485-24 -нет нет 7 1000 5000 50 84х78х17 0,12 -40..+5031 - 2 085,00 руб.

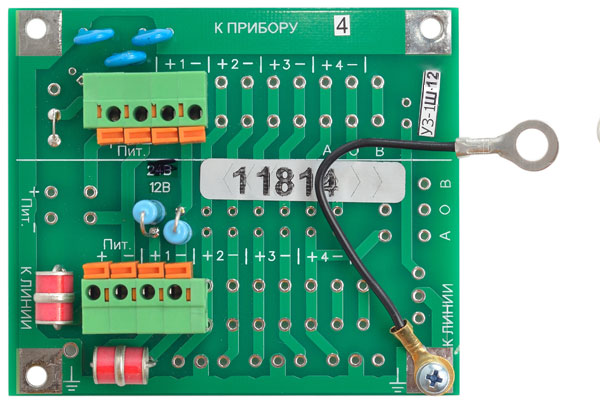

Модуль УЗ-1Ш-12 18 30 нет нет 1000 5000 50 84х78х17 0,12 -40..+50-- 1 205,00 руб.

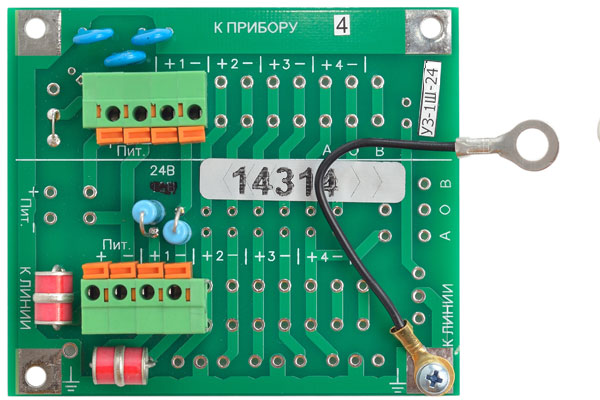

Модуль УЗ-1Ш-24 -30 нет нет 1000 5000 50 84х78х17 0,12 -40..+5031 - 1 205,00 руб.

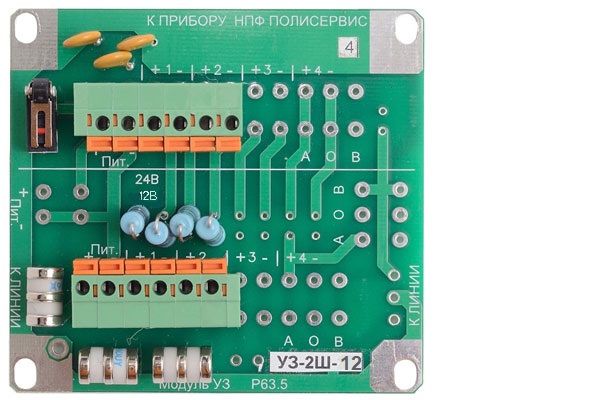

Модуль УЗ-2Ш-12 18 30 нет нет 1000 5000 50 84х78х17 0,12 -40..+50-- 1 640,00 руб.

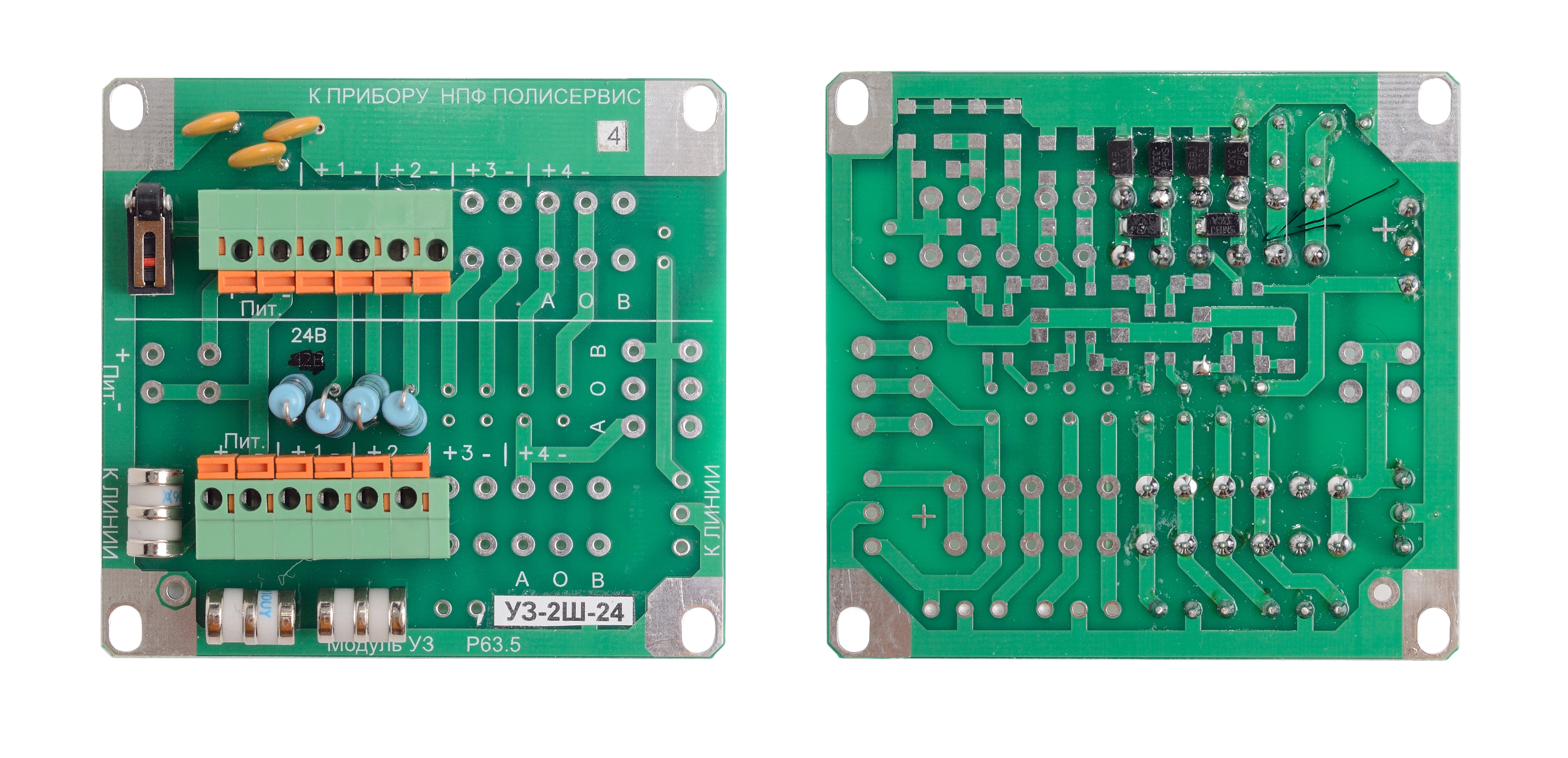

Модуль УЗ-2Ш-24 -30 нет нет 1000 5000 50 84х78х17 0,12 -40..+5031 - 1 640,00 руб.

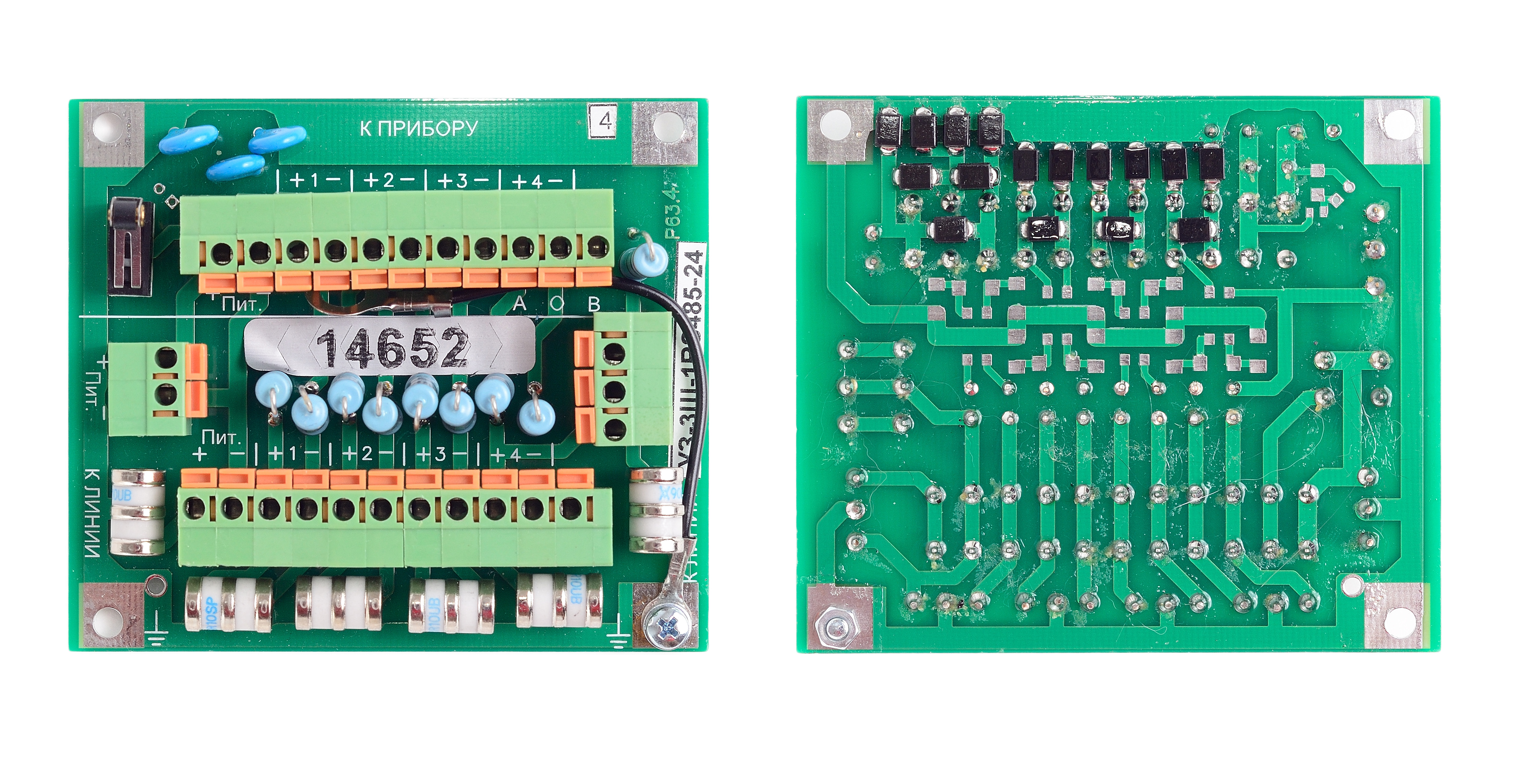

Модуль УЗ-3Ш-1RS485-24 -30 нет 7 1000 5000 50 84х78х17 0,12 -40..+5031 - 2 440,00 руб.
Модуль УЗ-3Ш-1RS485-48 -30 нет 7 1000 5000 50 84х78х17 0,12 -40..+50-60 2 285,00 руб.
Модуль УЗ-4Ш-12 18 30 нет нет 1000 5000 50 84х78х17 0,12 -40..+50-- 2 035,00 руб.
Модуль УЗ-4Ш-24 -30 нет нет 1000 5000 50 84х78х17 0,12 -40..+5031 - 2 035,00 руб.
