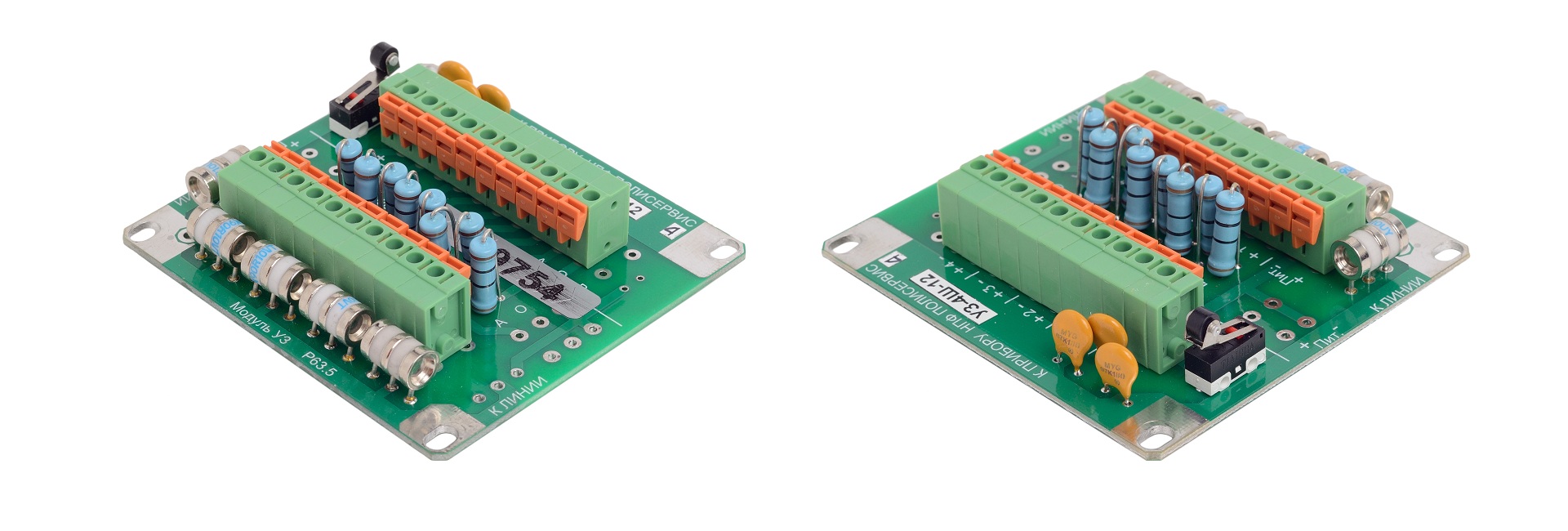

Платы устройства защиты линии связи УЗ предназначены для защиты линий связи и линий питания оборудования, установленного на открытой местности, от импульсных перенапряжений, возникающих в результате воздействия грозовых, коммутационных, электростатических разрядов.
Платы УЗ являются пассивными элементами цепи, не требуют питания и не вносят искажений в передаваемый сигнал.
При работе с платами УЗ в составе системы охранной сигнализации ТОПОЛЬ необходимо пользоваться руководством по эксплуатации АТПН.425628.001 РЭ.
Платы УЗ, применяемые на открытой местности, должны устанавливаться в герметизированные корпуса из поликарбоната или алюминия, обеспечивающие степень защиты IP65 по ГОСТ 14254-2015. Корпуса изготавливаются с кабельными
герметичными вводами.
Платы УЗ, используемые в помещении, могут устанавливаться в стальной корпус, обеспечивающий степень защиты IP20.
Степень защиты плат УЗ, встраиваемых в связное оборудование, определяется степенью защиты самого оборудования.
Характеристики
Порог уровня защиты, В, в линиях питания (12 В)18
Порог уровня защиты, В, в линиях шлейфов сигнализации30
Порог уровня защиты, В, в линиях ТВ сигналанет
Порог уровня защиты, В, в линиях RS-485нет
Номинальный импульсный разрядный ток (8/20 мкс), А1000
Максимальный импульсный разрядный ток (8/20 мкс), А5000
Время срабатывания, нс, не более50
Габаритные размеры мм, не более84х78х17
Масса, кг, не более0,12
Температура окружающей среды, С-40..+50
Артикул654
ЦенаРРЦ: 2 035,00 рублей с НДС

Все предложения в этой категории:


Приборы ФотоПорог уровня защиты, В, в линиях питания (12 В)Порог уровня защиты, В, в линиях шлейфов сигнализацииПорог уровня защиты, В, в линиях ТВ сигналаПорог уровня защиты, В, в линиях RS-485Номинальный импульсный разрядный ток (8/20 мкс), АМаксимальный импульсный разрядный ток (8/20 мкс), АВремя срабатывания, нс, не болееГабаритные размеры мм, не болееМасса, кг, не болееТемпература окружающей среды, СПорог уровня защиты, В, в линиях питания (24 В)Порог уровня защиты, В, в линиях питания (48 В)Цена
Модуль УЗ-1RS485-12 18 нет нет 7 1000 5000 50 84х78х17 0,12 -40..+50-- 2 010,00 руб.
Модуль УЗ-1RS485-24 -нет нет 7 1000 5000 50 84х78х17 0,12 -40..+5031 - 2 085,00 руб.
Модуль УЗ-1Ш-12 18 30 нет нет 1000 5000 50 84х78х17 0,12 -40..+50-- 1 205,00 руб.
Модуль УЗ-1Ш-24 -30 нет нет 1000 5000 50 84х78х17 0,12 -40..+5031 - 1 205,00 руб.
Модуль УЗ-2Ш-12 18 30 нет нет 1000 5000 50 84х78х17 0,12 -40..+50-- 1 640,00 руб.
Модуль УЗ-2Ш-24 -30 нет нет 1000 5000 50 84х78х17 0,12 -40..+5031 - 1 640,00 руб.
Модуль УЗ-3Ш-1RS485-24 -30 нет 7 1000 5000 50 84х78х17 0,12 -40..+5031 - 2 440,00 руб.
Модуль УЗ-3Ш-1RS485-48 -30 нет 7 1000 5000 50 84х78х17 0,12 -40..+50-60 2 285,00 руб.
Модуль УЗ-4Ш-12 18 30 нет нет 1000 5000 50 84х78х17 0,12 -40..+50-- 2 035,00 руб.
Модуль УЗ-4Ш-24 -30 нет нет 1000 5000 50 84х78х17 0,12 -40..+5031 - 2 035,00 руб.
