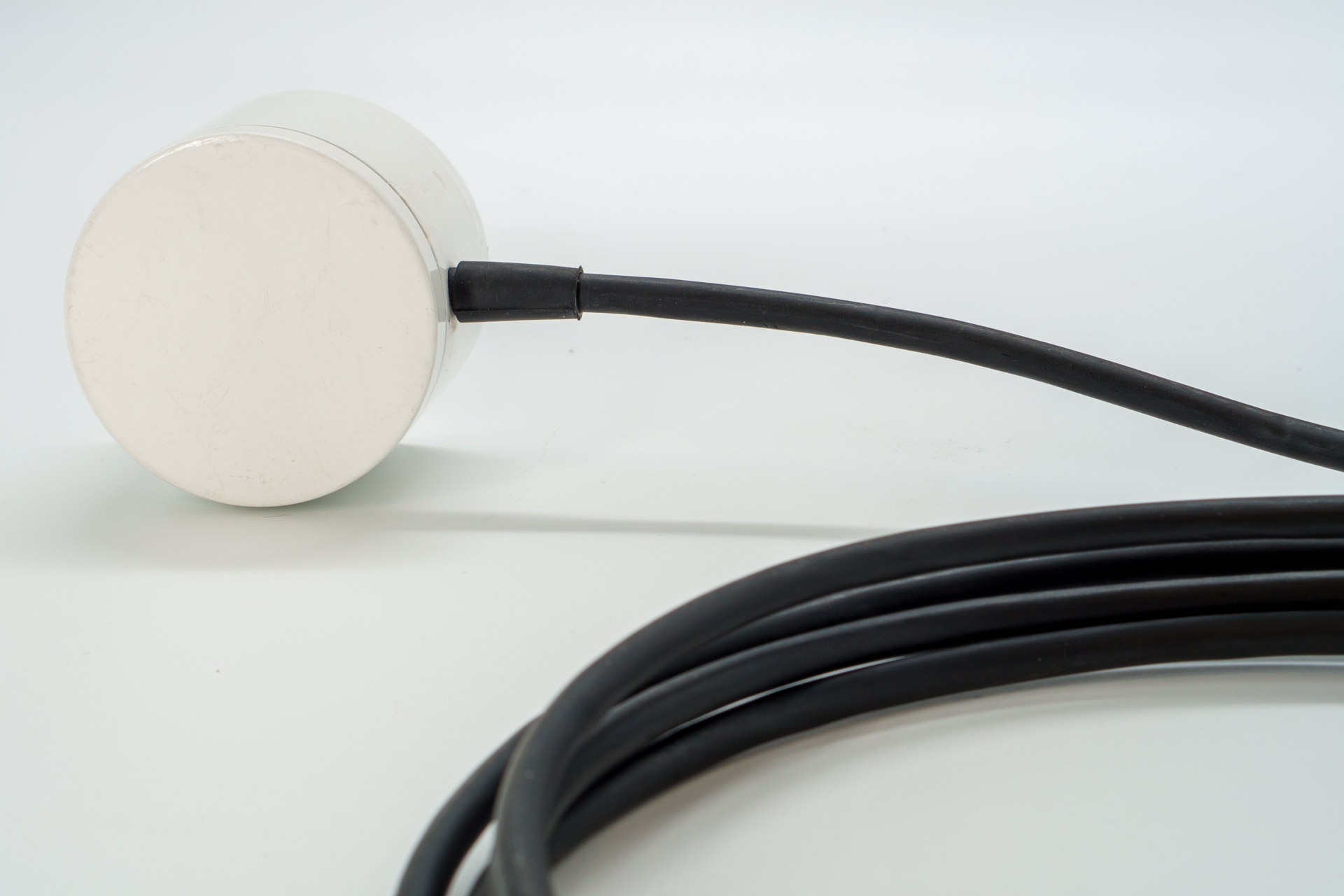

Сейсмический датчик СД-2 преобразует колебания грунта, вызванные нарушителем в момент проникновения на охраняемый периметр, в электрический сигнал с помощью пьезоэлектрического эффекта. Сейсмический датчик отличается высочайшей чувствительностью за счёт использования специального механического усилителя сигнала, работающего во всей полосе обрабатываемых частот.

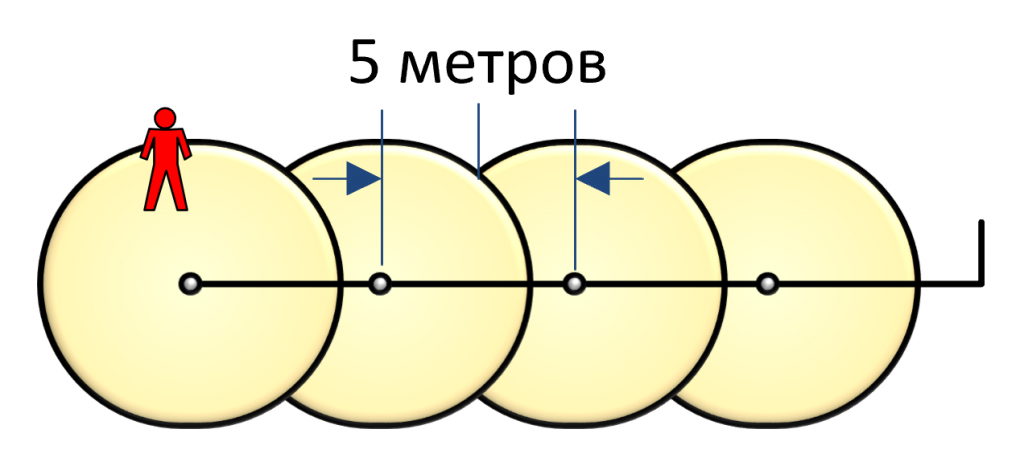

Размещение датчиков на расстоянии пяти метров друг от друга гарантирует обнаружение нарушителя в любых погодных условиях (в том числе частичного заболачивания грунта) в любом типе грунта.

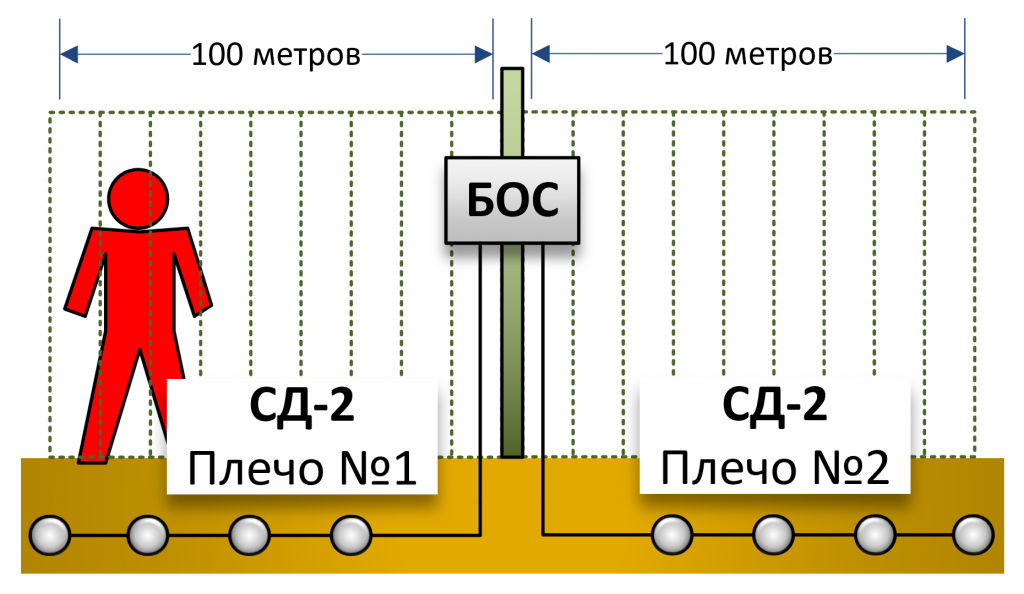

Датчики можно закапывать: - Перед или под ограждением для обнаружения факта подхода нарушителя к охраняемому периметру еще до касания ограждения - Внутри охраняемого периметра для обнаружения непосредственного факта преодоления периметра - В любом месте, где требуется обнаружение людей или техники, вне зависимости от наличия там физических ограждений, в том числе и для формирования невидимого рубежа охраны

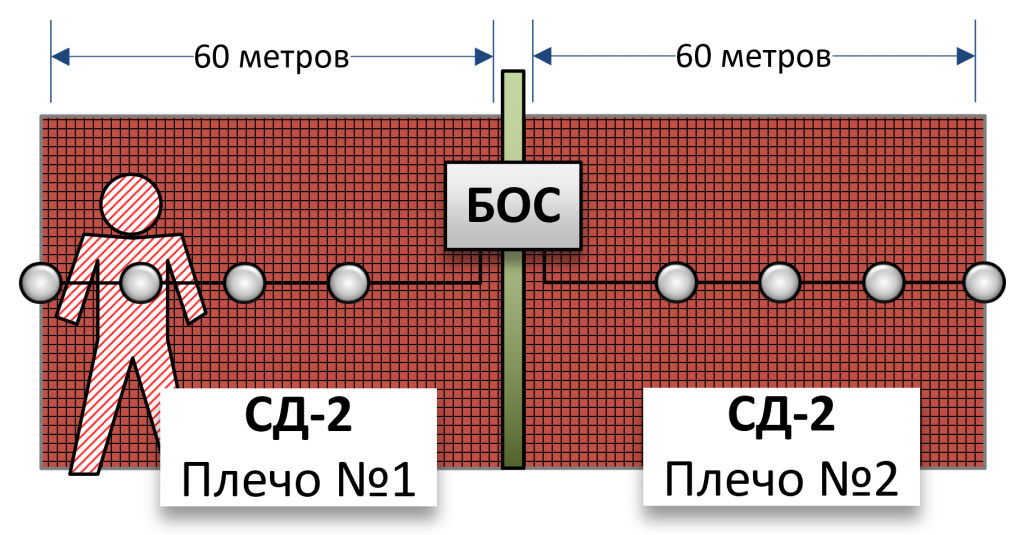

Высокая чувствительность датчиков СД-2 позволяет применять их для охраны капитальных ограждений из бетона или кирпича как от разрушения так и от перелаза.

Сейсмический датчик СД‑2‑1

Сейсмический датчик СД‑2‑1 преобразует колебания грунта, вызванные нарушителем при проникновении на охраняемый периметр, в электрический сигнал за счёт пьезоэлектрического эффекта. По чувствительному элементу и принципу обнаружения СД‑2‑1 полностью аналогичен датчику СД‑2, но отличается функциональным назначением в линии подключения: СД‑2‑1 является оконечным (завершающим) датчиком в цепочке чувствительных элементов, идущей от предварительного усилителя ПУ‑В.

Главное отличие от сейсмического датчика СД‑2

Ключевое отличие СД‑2‑1 от СД‑2 — роль в топологии линии датчиков:

• СД‑2 — проходной датчик: через него линия продолжается к следующим элементам цепи. Он передаёт питание и сигнал дальше по шлейфу, одновременно фиксируя локальные сейсмические события.
• СД‑2‑1 — оконечный датчик: замыкает цепочку чувствительных элементов на стороне ПУ‑В. Такая конструкция обеспечивает корректное согласование линии, стабильную работу всей цепи и правильную передачу контрольных параметров, включая контроль целостности шлейфа.

Это различие критично для надёжной работы системы: при замене СД‑2‑1 на обычный СД‑2 в конце линии возможны нарушения согласования, ложные срабатывания или ошибки контроля исправности; и наоборот — установка СД‑2‑1 в середине цепи не обеспечит передачу сигнала и питания дальше по шлейфу.

Где и как размещать СД‑2‑1

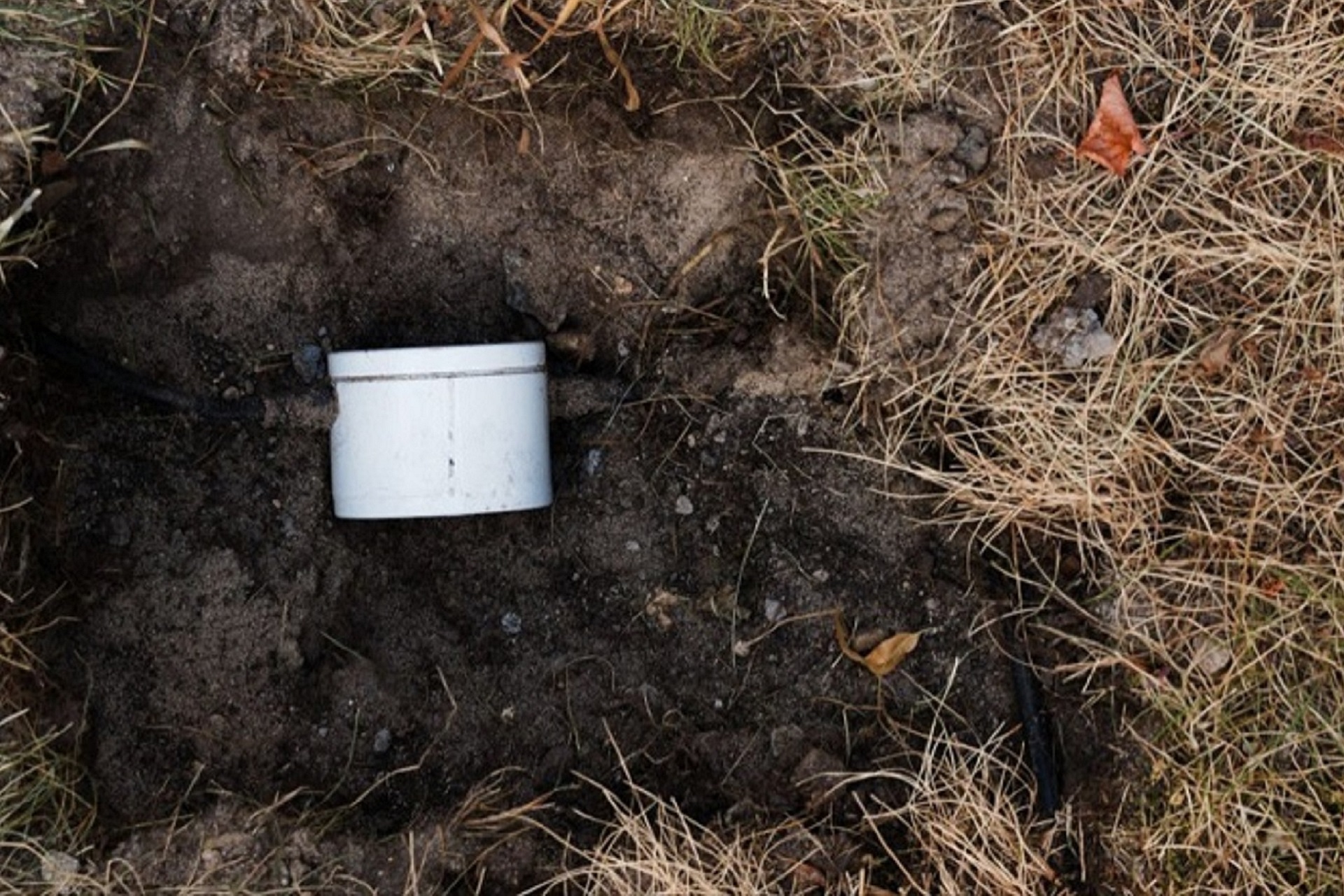

Датчик монтируется (закапывается) в грунт так же, как и СД‑2, и подходит для тех же задач:

• перед или под ограждением — для обнаружения подхода нарушителя к периметру ещё до касания ограждения;
• внутри охраняемого периметра — для фиксации факта преодоления рубежа;
• в любом месте без привязки к ограждению — для создания невидимого рубежа охраны (например, вокруг площадки хранения или вдоль трассы коммуникаций).

Рекомендуемое расстояние между датчиками в цепи — не более 5 метров. Это гарантирует обнаружение нарушителя вне зависимости от типа грунта и погодных условий.

Особенности установки именно СД‑2‑1: - устанавливается в конце цепочки датчиков, подключённой к ПУ‑В; - шаг между датчиками (включая СД‑2 и СД‑2‑1) рекомендуется выдерживать не более 5 м либо ориентироваться на геометрию защищаемой зоны; - важно соблюдать последовательность подключения: сначала идут СД‑2 (проходные), последним — только СД‑2‑1 (оконечный).

Работа в составе линии с ПУ‑В

В схеме с предварительным усилителем ПУ‑В датчики образуют последовательную цепь:

1. ПУ‑В формирует питание линии и принимает сигналы от всей цепочки.
2. Проходные СД‑2 передают питание и сигнал дальше по цепи, одновременно фиксируя сейсмические события на своём участке.
3. Оконечный СД‑2‑1 замыкает линию, обеспечивая корректное согласование нагрузки и контроль целостности шлейфа.

Такая структура позволяет ПУ‑В не только анализировать сейсмические воздействия, но и контролировать исправность всей линии: обрыв, короткое замыкание или отсутствие оконечного датчика фиксируются как неисправность.

Практические преимущества СД‑2‑1

• Гарантированное согласование линии: оконечная нагрузка и контроль шлейфа работают штатно, снижая риск ложных неисправностей.
• Прозрачная диагностика: система чётко различает реальное воздействие нарушителя и отказ линии (обрыв, КЗ, потеря оконечника).
• Сохранение высокой чувствительности: механический усилитель сигнала обеспечивает обнаружение шагов, земляных работ и движения техники даже в сложных грунтовых условиях.
• Совместимость по условиям эксплуатации с СД‑2: те же типы грунтов, погодные факторы и требования к монтажу.
• Гибкость проектирования: возможность строить цепочки датчиков с централизованным контролем через ПУ‑В, сохраняя точечную чувствительность на каждом участке и формируя надёжные невидимые рубежи охраны.
