Вибрационный датчик ВД-2

Датчик ВД-2 предназначен для преобразования механических колебаний заграждений, стен, защитных сооружений при их разрушении или преодолении нарушителем в электрические сигналы и выдачи этих электрических сигналов в предварительный усилитель ПУ-В, установленный в узле обработки сигналов БОС-1.

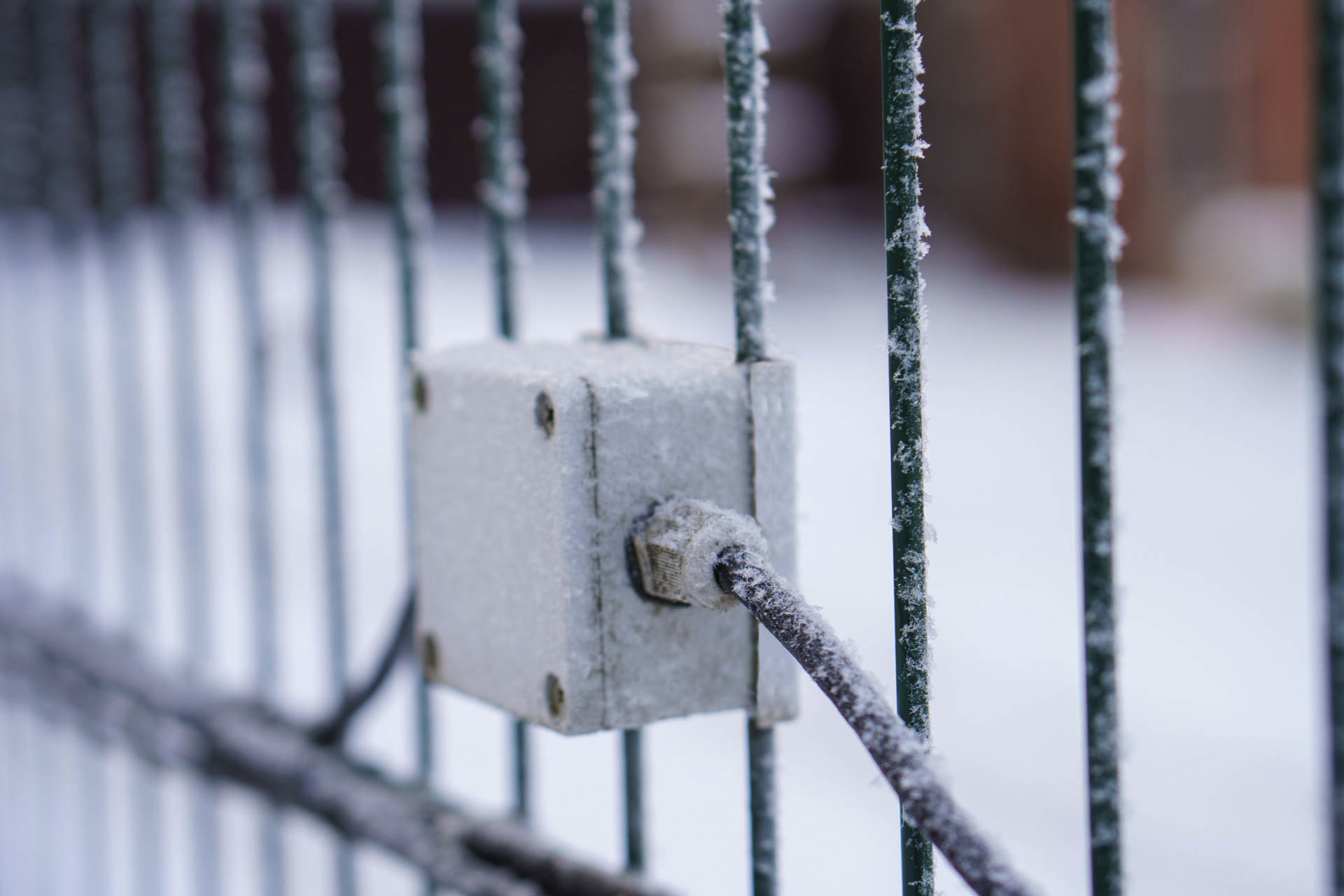

Датчик конструктивно выполнен в виде платы с вибросенсором, установленной в герметизированном корпусе с двумя кабельными герметичными вводами. Корпус имеет степень защиты оболочкой IP65.

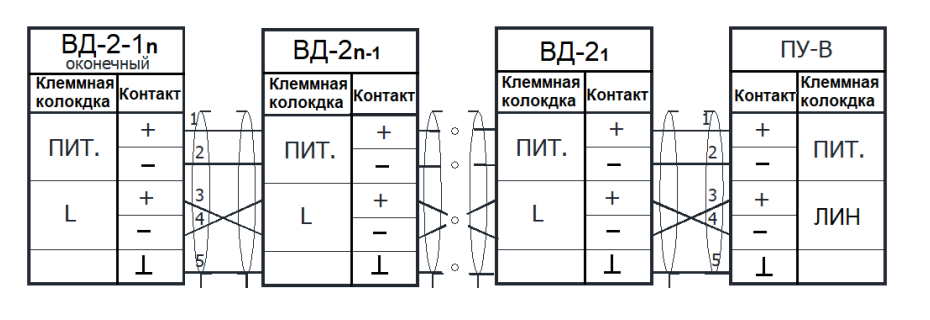

Соединение датчика с внешними устройствами выполняется двухпарным экранированным кабелем FTP 2х2х0,5 уличного исполнения. По одной паре проводов подается питание, вторая является сигнальной, экранный провод используется для заземления. Кабель последовательно проходит через все датчики ВД-2 и подсоединяется к колодкам зажимов, расположенным на платах датчиков. Последним датчиком в цепочке обязательно должен быть оконечный датчик ВД-2-1.

Применение

Датчик монтируется непосредственно на следующие типы ограждений:
- сетчатые и проволочные ограждения;
- ограждения из тонких досок, штакетника;
- тонкий металл (профнастил);
- поликарбонат.

Такое крепление позволяет надёжно защищать периметр одновременно от двух типов угроз:
- перелаз через ограждение;
- разрушение ограждения (перекус, отгибание, пролом и т. п.).

Монтаж

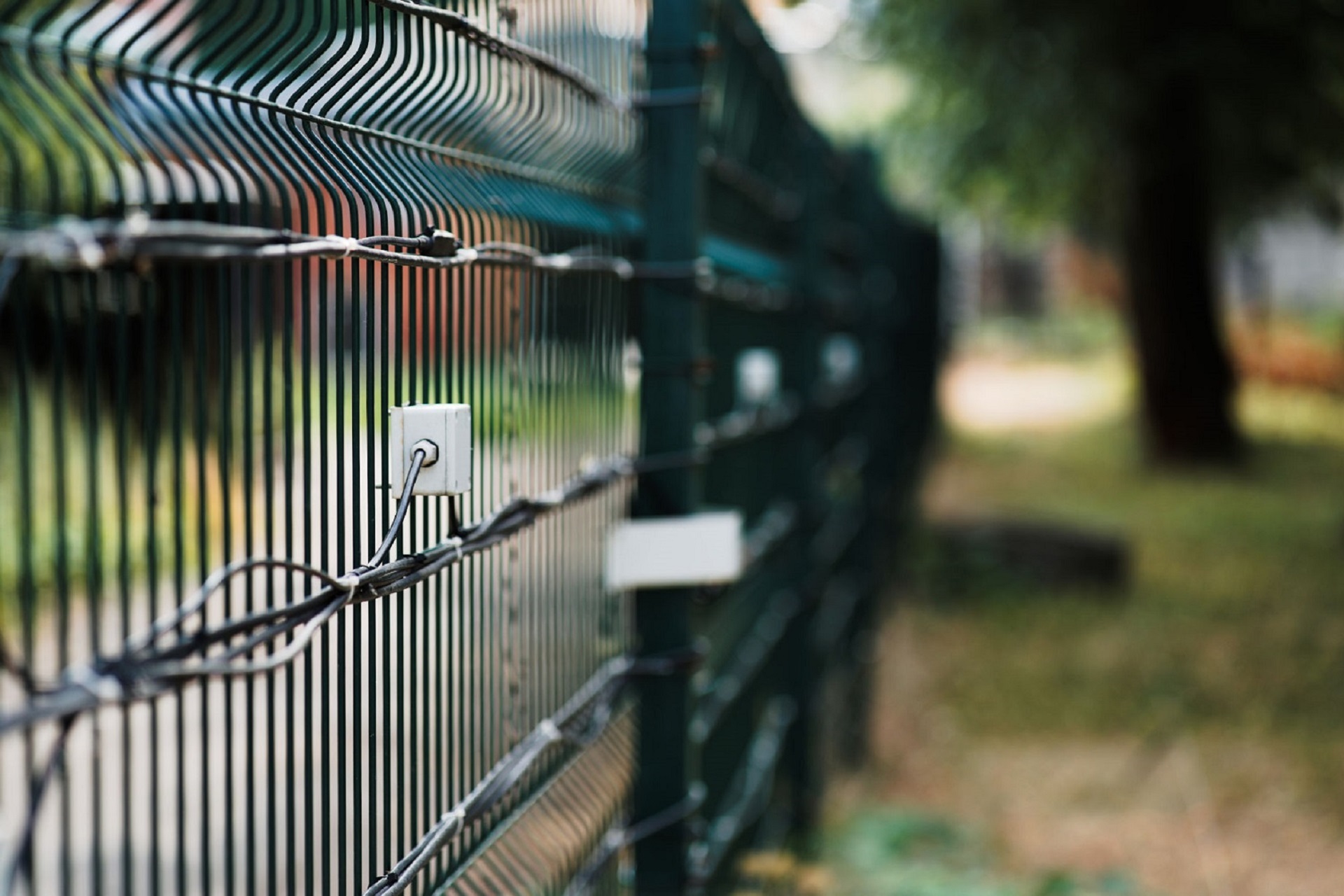

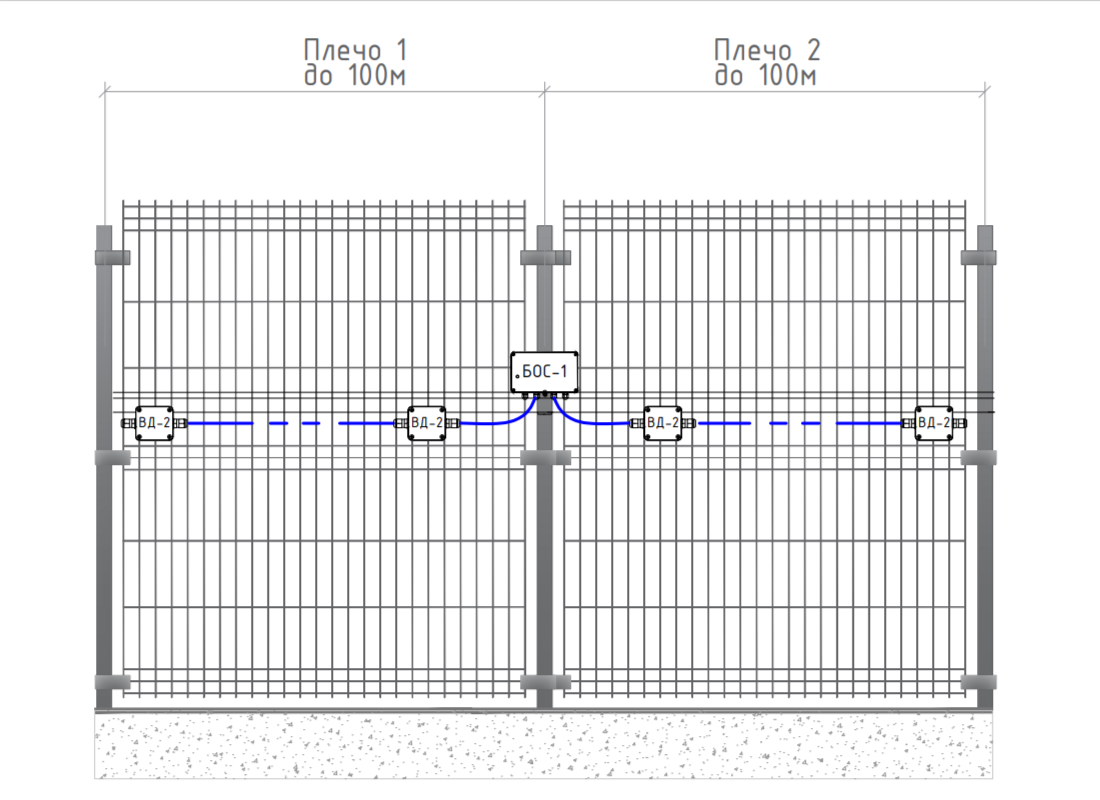

Датчики устанавливаются на ограждении из расчета один датчик на секцию, либо с шагом 5 метров. Место установки датчика выбирается по центру ограждения или в местах возможного проникновения нарушителя.

Крепление датчика выполняется с помощью двух шурупов или винтов М4. При установке на сетчатом ограждении крепление выполняется с помощью дополнительной монтажной пластины, устанавливаемой с противоположной стороны сетки.

Главное отличие от трибоэлектрического кабеля ТД-1

Ключевое отличие ВД-2 от кабеля ТД-1 — локализация чувствительности: датчик реагирует строго на вибрации в точке своей установки. Это даёт важные преимущества:

• Гибкость размещения: можно точечно защищать наиболее уязвимые участки — например, калитки, ворота, технологические проёмы.
• Снижение ложных срабатываний из-за раскачивания плохо закреплённых секций ограждения относительно опорных столбов: датчик не «суммирует» вибрации всей линии, а фиксирует локальные события.
• Чёткое определение зоны тревоги: при срабатывании понятно, какой именно участок периметра подвергся воздействию.

Где и как устанавливать ВД-2

Датчик монтируется непосредственно на следующие типы ограждений: - сетчатые и проволочные ограждения; - ограждения из тонких досок, штакетника; - тонкий металл (профнастил); - поликарбонат.

Такое крепление позволяет надёжно защищать периметр одновременно от двух типов угроз: - перелаз через ограждение; - разрушение ограждения (перекус, отгибание, пролом и т. п.).

Рекомендации по размещению: - устанавливать датчики на расстоянии 5 метров друг от друга; - либо размещать по одному датчику на каждую секцию ограждения — это особенно актуально для участков с повышенной уязвимостью или сложной геометрией.

Комбинированные решения для сложных ограждений

На объектах с неоднородной структурой периметра эффективно применять комбинированную схему охраны, совмещая ВД-2 с другими чувствительными элементами — например, с трибоэлектрическим кабелем ТД-1. Такой подход позволяет оптимально распределить ресурсы и повысить надёжность защиты: точечные датчики закрывают критические узлы, а кабель — протяжённые однородные участки.

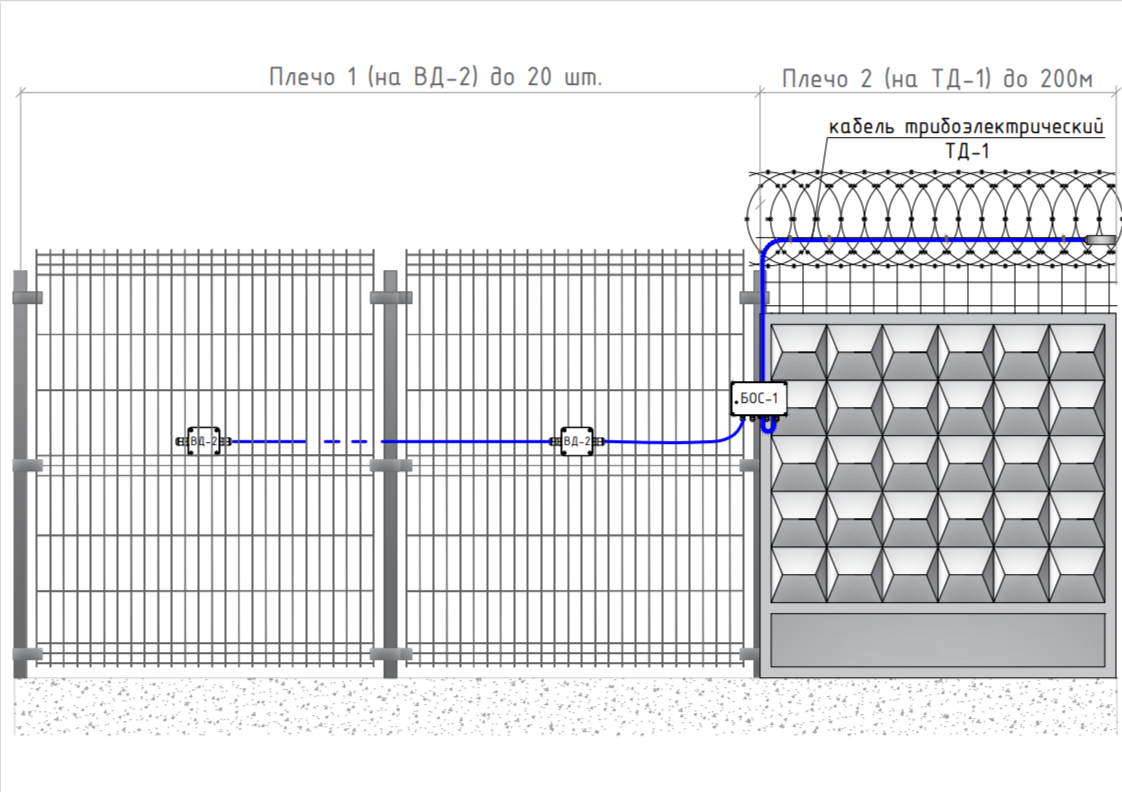

Пример комбинированного варианта построения рубежа охраны (разные типы чувствительных элементов на одном периметре):

Практические преимущества ВД-2

• Точечная защита уязвимых мест: калитки, ворота, секции с ослабленным креплением — там, где кабель может давать избыточную чувствительность или, наоборот, пропускать локальные воздействия.
• Совместимость с разными материалами: конструкция крепления и чувствительный элемент рассчитаны на работу как с лёгкими сетками, так и с жёсткими металлическими листами.
• Простота монтажа и обслуживания: датчик крепится напрямую к ограждению стандартными крепёжными элементами; не требует сложной настройки после установки.
• Надёжность в эксплуатации: устойчив к типичным погодным воздействиям (ветер, осадки) за счёт алгоритмов фильтрации и правильной установки с учётом рекомендаций по шагу расстановки.
