Вибрационный кабель ВК‑1‑2.6

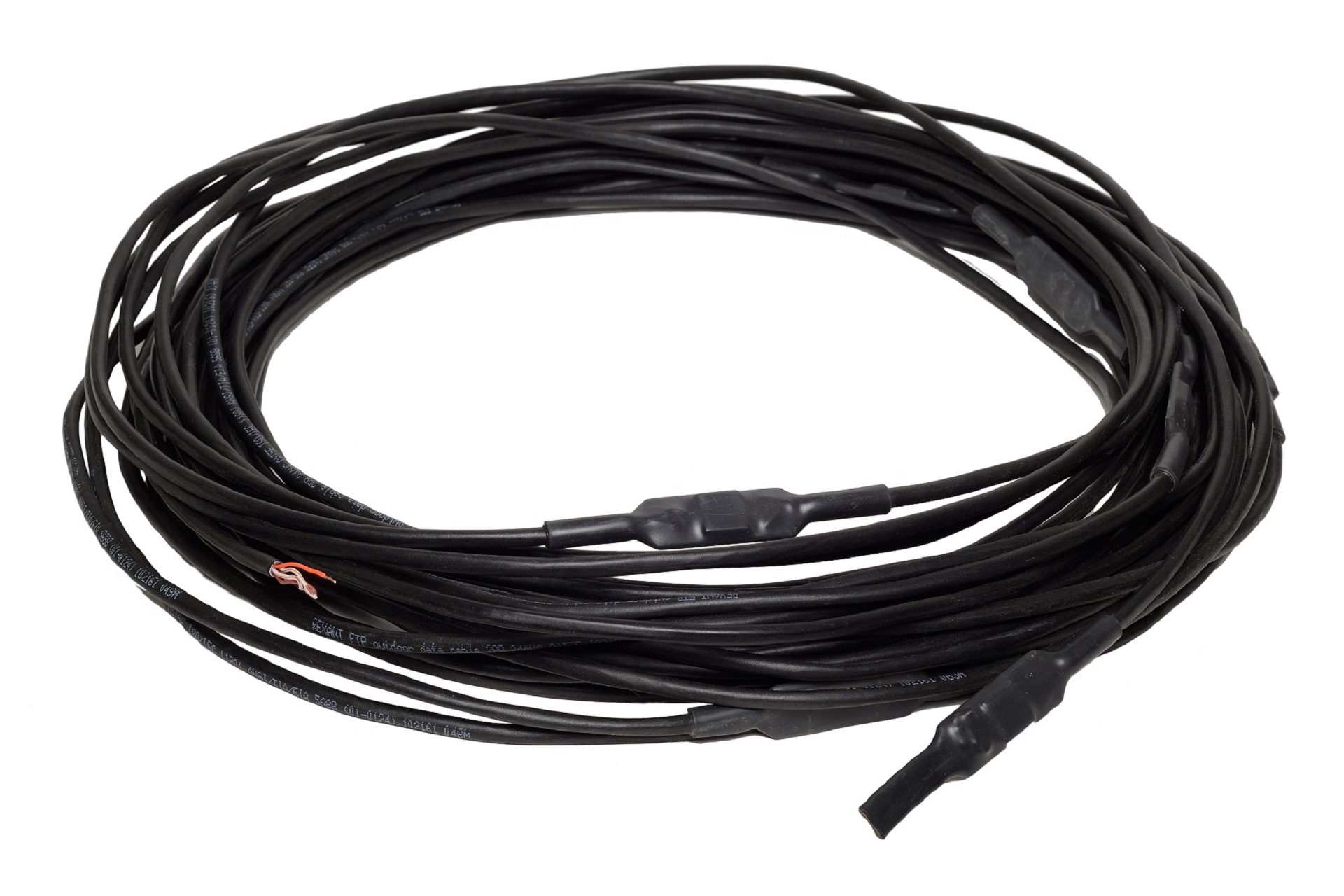

Вибрационный кабель ВК‑1‑2.6 — модификация распределённого вибрационного чувствительного элемента системы охранной сигнализации «Тополь» с шагом между встроенными пьезоэлектрическими датчиками 2,6 метра. Применяется совместно с предварительным усилителем ПУ‑В‑1.

Идеальное совпадение со стандартным шагом опор

Шаг 2,6 м особенно удобен при монтаже на ограждениях со стандартным шагом заборных опор — 2,5 м. Благодаря этому: - датчик практически всегда попадает в середину секции — в самую «активную» зону, где вибрации от воздействия на ограждение максимальны; - упрощается проектирование: не нужно подбирать нестандартную длину или делать лишние стыки — кабель ложится «по секциям» без сложной подгонки; - повышается эффективность обнаружения: даже при локальном воздействии (например, попытке перекусить прут или отогнуть край листа) датчик гарантированно зафиксирует характерную вибрацию полотна.

Для каких задач оптимален шаг 2,6 м

Уменьшенный шаг между датчиками даёт повышенную плотность контроля по длине рубежа — это особенно важно на участках с повышенными требованиями к обнаружению:

• Ограждения с выраженной секционностью: шаг 2,6 м позволяет гарантированно разместить хотя бы один датчик в середине каждой типовой секции (в том числе нестандартной ширины).
• Зоны с повышенным уровнем помех: более плотная сетка датчиков помогает системе точнее отделить полезный сигнал от фоновых вибраций.

Технические и эксплуатационные особенности

• Шаг между датчиками: 2,6 м — оптимальный компромисс между чувствительностью и экономичностью для большинства периметров.
• Максимальное количество датчиков в одном кабеле: до 40 шт. (общая протяжённость рубежа — до ~104 м без вставок).
• Контроль целостности линии: система фиксирует обрыв или короткое замыкание, обеспечивая непрерывный мониторинг исправности.
• Рабочий диапазон температур: от −50 до +70 °C.
• Минимальный радиус изгиба: не менее 100 мм.

Монтаж и рекомендации по установке

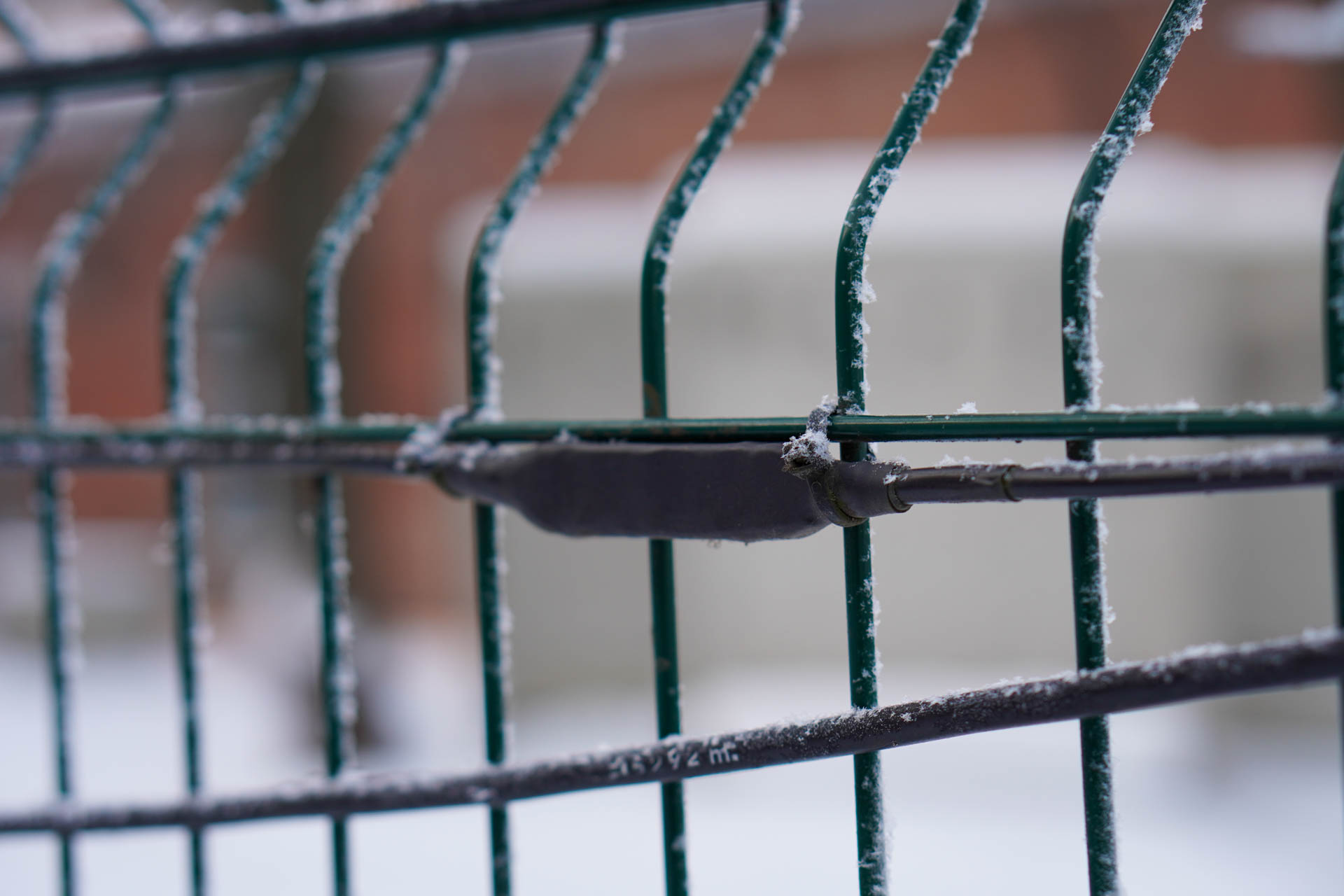

Кабель крепится непосредственно к полотну ограждения стандартными креплениями (стяжки, хомуты, скобы). При шаге 2,6 м позволяет:

• располагать датчики в зоне максимальной чувствительности (по центру секции) либо в зоне максимальной жёсткости (например, у вертикальных стоек), чтобы фиксировать характерные вибрации ограждения;
• избегать провисаний между датчиками: даже при уменьшенном шаге избыточные колебания кабеля от ветра могут создавать паразитные сигналы;
• при монтаже на спиралях АКЛ или козырьках размещать кабель в нижней трети спирали либо фиксировать к несущей струне — в самом жёстком месте конструкции.

Преимущества ВК‑1‑2.6

• Больше точек контроля на том же участке: при той же длине кабеля вы получаете более «частый» мониторинг периметра.
• Простота монтажа: крепление стандартное, не требует специальных инструментов.
• Лёгкость подбора под объект: можно заказать бухту нужной длины и закрыть периметр без «слепых» зон.
